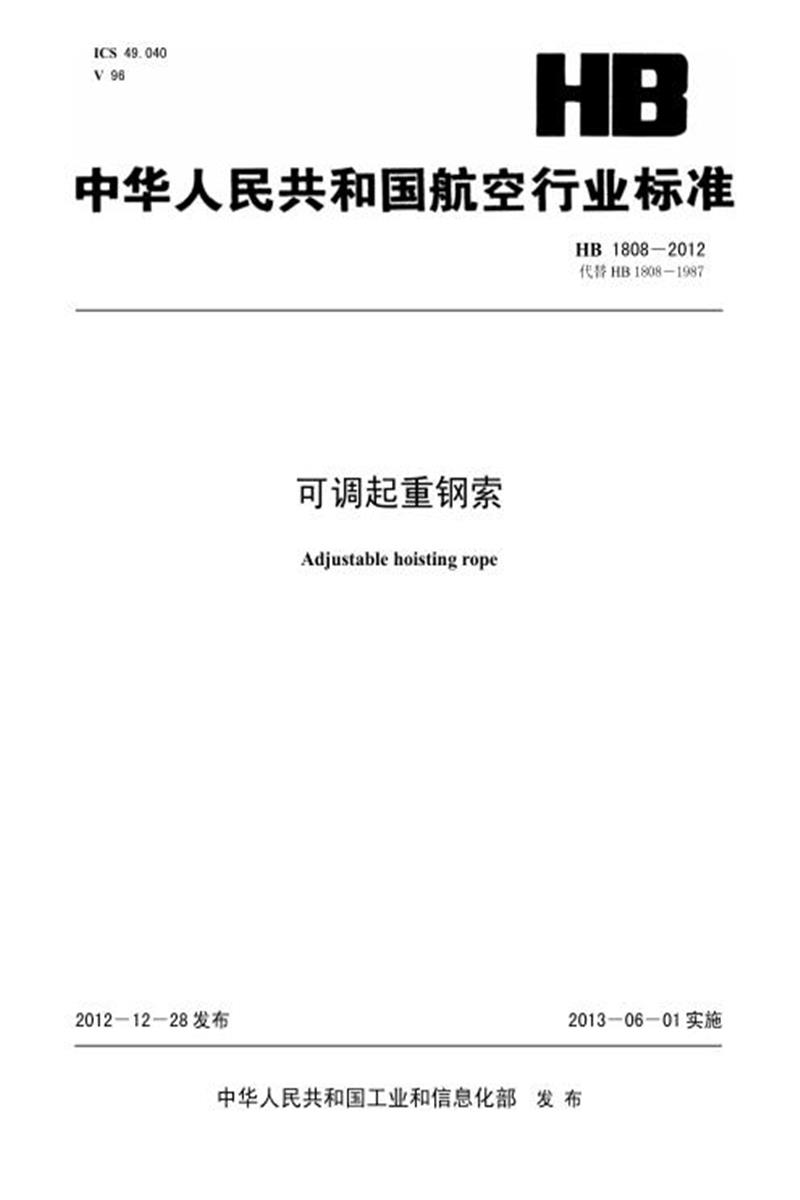

　　ICS 49.040 V 96

　　可调起重钢索

　　Adjustable hoisting rope

　　2012-12-28 发布 2013-06-01 实施

　　中华人民共和国工业和信息化部 发 布

　　前 言

　　本标准按照 GB/T 1. 1-2009 给出的规则起草。

　　本标准代替 HB 1808-1987《可调起重钢索》。

　　本标准与 HB 1808-1987 相比技术内容变化如下：

　　——对可调起重钢索的结构型式和基本参数进行了优化;

　　——增加了技术要求、检验规则、试验方法、包装和运输等内容。

　　本标准由中国航空综合技术研究所归口。

　　本标准起草单位：中国航空综合技术研究所、沈阳飞机工业(集团)有限公司。

　　本标准起草人：任万嘉、任 亮、马洪业、王 洪、李耐锐、周 惠、杨 冬、梁 勇、夏晓理。本标准于 1968 年首次发布，1978 年第一次修订，1987 年第二次修订。

　　可调起重钢索

　　1 范围

　　本标准规定了可调起重钢索的结构型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

　　本标准适用于航空工业用可调起重钢索。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB 8918 重要用途钢丝绳

　　GB/T 14451 操纵用钢丝绳

　　GB/T 20118 一般用途钢丝绳

　　HB 1807

　　HB 1809

　　HB 1810

　　HB 5800

　　压接头起重钢索套环

　　钢索夹子

　　一般公差

　　3 结构型式和基本参数

　　可调起重钢索的结构形式和基本参数应符合图 1 和表 1 的规定。

　　L

　　1 2

　　末端焊死并修光 3

　　L3

　　L2 L1 L1 ≈L1

　　图 1 可调起重钢索结构型式

　　标记示例：d=6mm ，L=2000mm 的可调起重钢索： 6×2000 HB 1808

　　表 1 可调起重钢索基本参数

　　单位为毫米

　　4 技术要求

　　4.1 一般要求

　　4.1.1 可调起重钢索的破坏拉力不应小于钢丝绳最小破断拉力的 85%。

　　4.1.2 可调起重钢索在使用过程中接头不允许受弯。

　　4.1.3 环境温度不允许超过-40℃~100℃。

　　4.2 装配

　　4.2.1 可调起重钢索在装配前需要对钢丝绳进行预拉伸处理，预拉伸拉力为钢丝绳最小破断拉力的50%。

　　4.2.2 装配时离套环最远处钢索夹子不得首先紧固;钢索夹子拧紧时不能损坏钢丝绳的外层钢丝。

　　4.2.3 装配时，U 形螺栓应扣在钢丝绳的短端尾段上。

　　4.2.4 装配后可调起重钢索应 100%进行钢丝绳最小破断拉力 32%的拉力试验，试验后，对钢索夹子上的螺母再进行一次拧紧，保证钢索夹子的螺母不松动。

　　4.2.5 套管的压接应符合 HB 1807 的规定。

　　4.2.6 未注公差应符合 HB 5800 的规定。

　　5 试验方法和检验规则

　　5.1 试样

　　制作的试样，两套环中心距不得小于 40 倍钢丝绳直径。

　　5.2 拉力试验

　　5.2.1 最大使用拉力试验

　　可调起重钢索沿钢丝绳轴线方向缓慢加大载荷，达到钢丝绳最小破断拉力的 32%，保持 5min，钢索夹子不应有滑移，钢丝绳压制接头不应有滑移和裂纹。

　　5.2.2 静拉力试验

　　可调起重钢索沿钢丝绳轴线方向缓慢加大载荷，达到钢丝绳最小破断拉力的 85%，保持 5min，钢索夹子不应有滑移，钢丝绳压制接头不应有滑移和裂纹。

　　5.3 检验规则

　　5.3.1 出厂检验

　　可调起重钢索应进行出厂检验，检验合格发合格证后方可出厂，出厂检验项目见表 2。

　　5.3.2 型式检验

　　5.3.2.1 凡有下列情况之一时，应进行型式检验：

　　a) 产品首次生产鉴定时;

　　b) 新产品或老产品转厂生产的试制鉴定时;

　　c) 正式投产后，如外形、材料、工艺等有重大改变时;

　　d) 正常生产的产品，连续生产超过 1 年时;

　　e) 产品停产两年后，恢复生产时;

　　f) 国家质量监督部门提出要求时。

　　5.3.2.2 型式检验项目见表 2。

　　表 2 出厂检验和型式检验项目表

　　5.3.3 型式检验抽样

　　每批中可调起重钢索数量少于 10 根时，应随机抽取 1 根做型式检验;当可调起重钢索数量大于或等于 10 根时，应随机抽取 2 根做型式检验。

　　5.3.4 判定规则

　　5.3.4.1 在进行型式检验过程中，任一样品的某项指标不合格，则应加倍抽样进行检验，如再不合格，则判定该批可调起重钢索不合格。

　　5.3.4.2 在静拉力试验中套环可变形。

　　6 标志、包装、运输和贮存

　　6.1 标志

　　出厂的可调起重钢索应在套管表面打永久性规格标志。

　　6.2 包装

　　可调起重钢索采用裸装或装箱，并有明显标志。

　　6.3 运输

　　可调起重钢索在运输过程中严禁与活性化学药品或潮湿性材料混装。

　　6.4 贮存

　　库房内应清洁、干燥、不得同时贮存活性化学药品或潮湿性物品，不允许露天堆放在泥土地面上。
