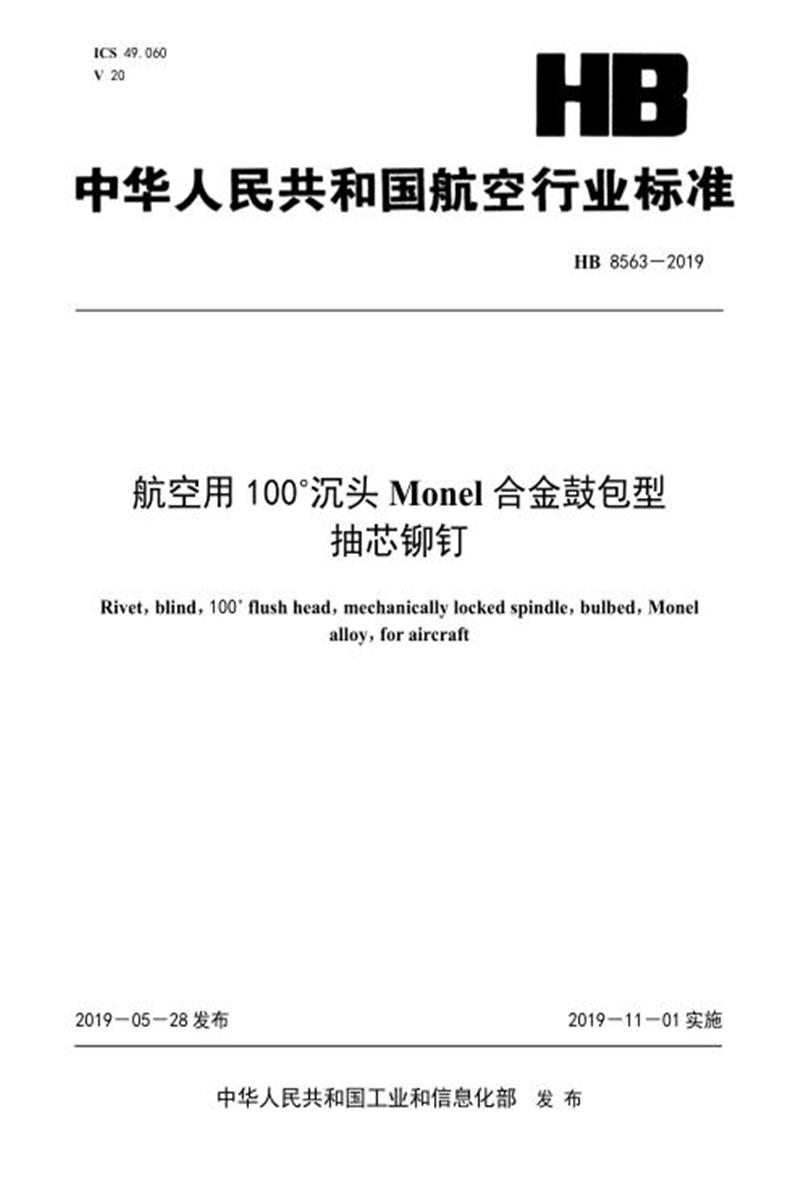

　　ICS 49.060 V 20

　　HB 8563-2019

　　航空用 100。沉头 Monel 合金鼓包型

　　抽芯铆钉

　　Rivet，blind，100˚ flush head，mechanically locked spindle，bulbed，Monel

　　alloy，for aircraft

　　2019-05-28 发布 2019-11-01 实施

　　中华人民共和国工业和信息化部 发 布

　　前 言

　　本标准按照 GB/T 1.1-2009《标准化工作导则 第 1 部分：标准的结构和编写》给出的规则起草。本标准由中国航空综合技术研究所归口。

　　本标准起草单位：中国航空综合技术研究所、中国商飞上海飞机设计研究院、中国航空工业标准件制造有限公司。

　　本标准主要起草人：王 旭、侯 崑、郑建锋、苗生沛、何 英。

　　航空用 100。沉头 Monel 合金鼓包型

　　抽芯铆钉

　　1 范围

　　本标准规定了航空用 100˚沉头 Monel 合金鼓包型抽芯铆钉(以下简称抽芯铆钉)的结构和尺寸。本标准适用于单面机械连接的航空用 100˚沉头 Monel 合金鼓包型抽芯铆钉。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

　　凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　HB 5800 一般公差

　　AMS 2700 耐腐蚀钢的钝化(Passivation of Corrosion Resistant Steels)

　　AMS 5639 不锈钢棒材、丝材和管材(CRES ，Bars ，Wire ，Forgings ，Tubing and Rings)

　　AMS 5657 耐热和腐蚀合金钢丝材(Alloy Wire ，Corrosion and Heat Resistant (15-7 PH CRES) )

　　AMS 5737 耐热和腐蚀钢棒材，锻件(Steel Bars ，Forgings ，Corrosion and Heat Resistant (A286 CRES) )

　　NAS 1687 蒙乃尔合金鼓包型抽芯铆钉规范(Rivet，Blind，Monel And Inconel，Mechanically Locked Spindle ，Bulbed)

　　NAS 4006 涂铝(Coating ，Aluminum Pigmented ，Organically Bonded)

　　QQ-N-281 镍基合金棒材，板材，棒，丝材和锻件(Nickel-Copper-Alloy (Nickel-Copper and R-Nickel-Copper) Bars，Plates，Rods，Sheets，Strips，Wire，Forgings，and Structural and Special Shaped Sections.)

　　3 要求

　　3.1 结构和尺寸

　　抽芯铆钉的结构和尺寸应符合图 1、表 1 和表 2 的规定。材料及表面处理应符合表 3 的规定。

　　图 1

　　表 1 单位为毫米

　　表 2 单位为毫米

　　表 3

　　3.2 技术要求

　　材料：蒙乃尔合金按 QQ-N-281，PH15-7 不锈钢按 AMS 5657，A286 按 AMS 5737，304 不锈钢按 AMS 5639;

　　表面处理：涂铝按 NAS 4006，钝化按 AMS 2700;

　　一般公差按 HB 5800;

　　其余技术要求按 NAS 1687。
