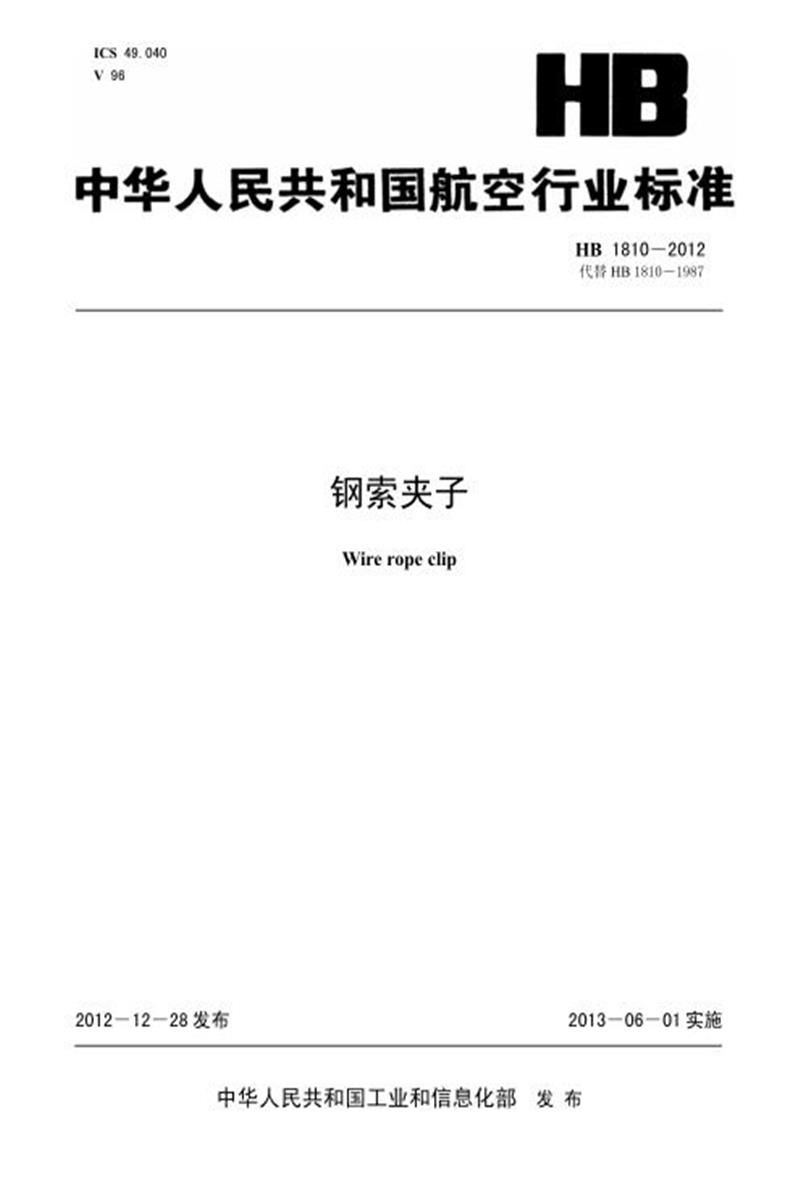

　　ICS 49.040 V 96

　　钢索夹子

　　Wire rope clip

　　2012-12-28 发布 2013-06-01 实施

　　中华人民共和国工业和信息化部 发 布

　　前 言

　　本标准按照 GB/T 1. 1-2009 给出的规则起草。

　　本标准代替 HB 1810-1987《钢索夹子》。

　　本标准与 HB 1810-1987 相比技术内容变化如下：

　　——对钢索夹子及其组件的结构型式和基本参数进行了优化;

　　——增加了技术要求、检验规则、储存和包装运输等内容。

　　本标准由中国航空综合技术研究所归口。

　　本标准起草单位：中国航空综合技术研究所、沈阳飞机工业(集团)有限公司。

　　本标准起草人：任万嘉、马洪业、任 亮、李耐锐、王 洪、梁 勇、周 惠、杨 冬、夏晓理。本标准于 1968 年首次发布，1978 年第一次修订，1987 年第二次修订。

　　钢索夹子

　　1 范围

　　本标准规定了钢索夹子的结构型式、基本参数、技术要求、检验规则、标志、包装、运输和贮存。本标准适用于航空工业可调起重钢索用的钢索夹子。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 96.1 大垫圈-A 级

　　GB/T 196 普通螺纹 基本尺寸

　　GB/T 197 普通螺纹 公差

　　GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差

　　GB/T 905 冷拉圆钢、方钢、六角钢 尺寸、外形、重量及允许偏差

　　GB/T 3078 优质结构钢冷拉钢材

　　GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带

　　GB/T 6170 1 型六角螺母

　　HB 5800 一般公差

　　3 结构型式和基本参数

　　3.1 钢索夹子的结构型式和基本参数应符合图 1 和表 1 的规定。

　　图 1 钢索夹子结构型式标记示例：d=6mm 的夹子：

　　6 HB 1810

　　表 1 钢索夹子基本参数

　　单位为毫米

　　3.2 夹座的结构型式和基本参数应符合图 2 和表 2 的规定。

　　图 2 夹座结构型式

　　表 2 夹座基本参数

　　单位为毫米

　　3.3 U 形螺栓的结构型式和基本参数应符合图 3 和表 3 的规定。

　　图 3 U 形螺栓结构型式

　　表 3 U 形螺栓基本参数

　　单位为毫米

　　4 技术要求

　　4.1 材料

　　4.1.1 夹座的材料为 Q235-A ·F 钢，应符合 GB/T 3274 的规定，规格技术条件应符合 GB/T 709 的规定。

　　4.1.2 U 型螺栓的材料为 08F 钢，应符合 GB/T 3078 的规定，规格技术条件应符合 GB/T 905 的规定。

　　4.2 夹座

　　4.2.1 夹座表面应光滑平整，夹座不应有降低强度和显著有损外观的缺陷。

　　4.2.2 未注公差应符合 HB 5800 的规定。

　　4.3 U 形螺栓

　　4.3.1 U 形螺栓表面不应有过烧纹、凹痕、斑疤、条痕、氧化皮和浮锈。

　　4.3.2 U 形螺栓表面不应有碰伤、毛刺、双牙尖、划痕、裂缝和螺纹不完整。

　　4.3.3 U 形螺栓可用热弯或冷弯成形，但冷弯后应进行正火处理。

　　4.3.4 螺纹的基本尺寸应符合 GB/T 196 的规定，螺纹公差应符合 GB/T 197 的规定。

　　4.3.5 未注公差应符合 HB 5800 的规定。

　　4.4 六角螺母

　　螺母性能等级应不低于 8 级。

　　4.5 表面处理

　　夹座和 U 形螺栓表面应进行氧化处理。

　　4.6 检验

　　夹座和 U 形螺栓应经检验部门按 3、4. 1、4.2、4.3 检验合格后方可使用。

　　5 标志、包装、运输和贮存

　　5.1 出厂的钢索夹子应在标记处打永久性规格标志。

　　5.2 钢索夹子所用包装形式和材料应考虑钢索夹子在运输途中和保管期间不受损坏和腐蚀，并应符合有关包装、运输的要求。

　　5.3 钢索夹子应保证在运输和保管条件下，其贮存期自出厂之日起 1 年内不生锈。
