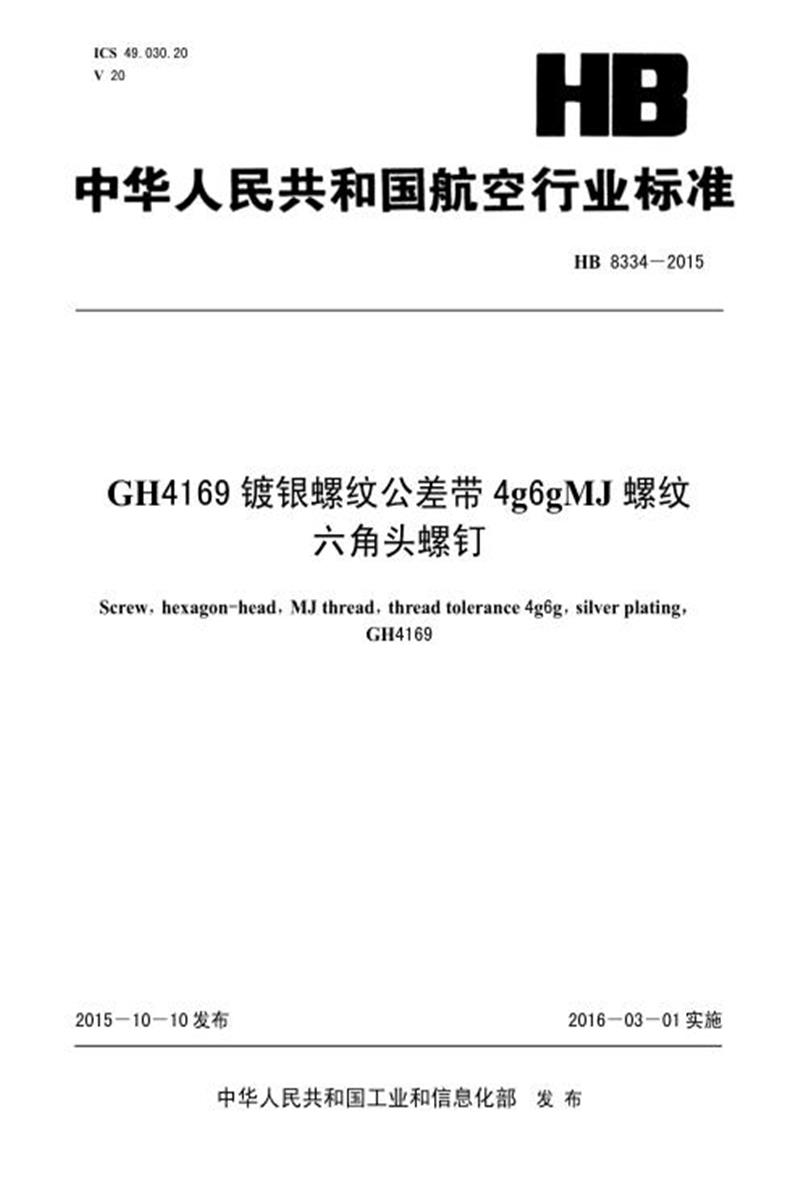

　　ICS 49.030.20 V 20

　　HB 8334-2015

　　GH4169 镀银螺纹公差带 4g6gMJ 螺纹

　　六角头螺钉

　　Screw，hexagon-head，MJ thread，thread tolerance 4g6g，silver plating，

　　GH4169

　　2015-10-10 发布 2016-03-01 实施

　　中华人民共和国工业和信息化部 发 布

　　前 言

　　本标准依据 GB/T 1.1-2009 编写。

　　本标准由中国航空综合技术研究所归口。

　　本标准起草单位：中国航空综合技术研究所、沈阳发动机设计研究所。

　　本标准主要起草人：徐 良、楚亚春、季江宁。

　　GH4169 镀银螺纹公差带 4g6gMJ 螺纹

　　六角头螺钉

　　1 范围

　　本标准规定了 GH4169 镀银螺纹公差带 4g6gMJ 螺纹六角头螺钉(以下简称螺钉)的结构和尺寸。

　　本标准适用于 GH4169 镀银螺纹公差带 4g6gMJ 螺纹六角头螺钉。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GJB 3.1A-2003 MJ 螺纹 第 1 部分：通用要求

　　GJB 3.2A-2003 MJ 螺纹 第 2 部分：螺栓和螺母螺纹的尺寸与公差

　　GJB 52-1985 MJ 螺纹首尾

　　HB 5800-1999 一般公差

　　HB 5936-1986 零组件标印

　　HB 20231-2014 GH4169 抗应力断裂型 MJ 螺纹螺栓螺钉通用规范

　　HB/Z 61-1998 渗透检验

　　HB/Z 5074-1993 电镀银工艺

　　AMS 5662 自耗电极或真空感应熔炼、1775℉(968℃)固溶处理沉淀硬化 52.5Ni-19Cr-3.0Mo -5.1Cb-0.90Ti-0.50Al-18Fe 耐蚀耐热镍基合金棒材、锻件与环件(Nickel Alloy，Corrosion and Heat Resistant，Bars，Forgings，and Rings 52.5Ni-19Cr-3.0Mo-5.1Cb-0.90Ti-0.50Al-18Fe Consumable Electrode or Vacuum Induction Melted 1775℉(968℃)Solution Heat Treated ，Precipitation Hardenable)

　　3 要求

　　3.1 螺钉的结构、尺寸和重量应符合图 1、表 1 和表 2 的规定。

　　a D1 ≈S。

　　图 1

　　3.2 标记示例：当 d=MJ6×1-4g6g ，L=12mm 时，为 HB 8334-6-12。

　　表 1 单位为毫米

　　表 2

　　3.3 其他技术条件应满足如下要求：

　　a) 材料：GH4169，允许用进口材料 Incone1718，Incone1718 按 AMS 5662;

　　b) 热处理后强度：σb ≥1275MPa;

　　c) 表面处理：镀银，按 HB/Z 5074-1993，镀层厚 0.005mm～0.008mm;

　　d) 螺纹按 GJB 3.1A-2003、GJB 3.2A-2003;

　　e) 螺纹首尾按 GJB 52-1985;

　　f) 标印方法按 HB 5936-1986 进行永久性标印，标印内容包括标准件号和厂商代号等信息;

　　g) 按 HB/Z 61-1998 进行 100%荧光检验;

　　h) 一般公差按 HB 5800-1999;

　　i) 其余技术要求按 HB 20231-2014。
