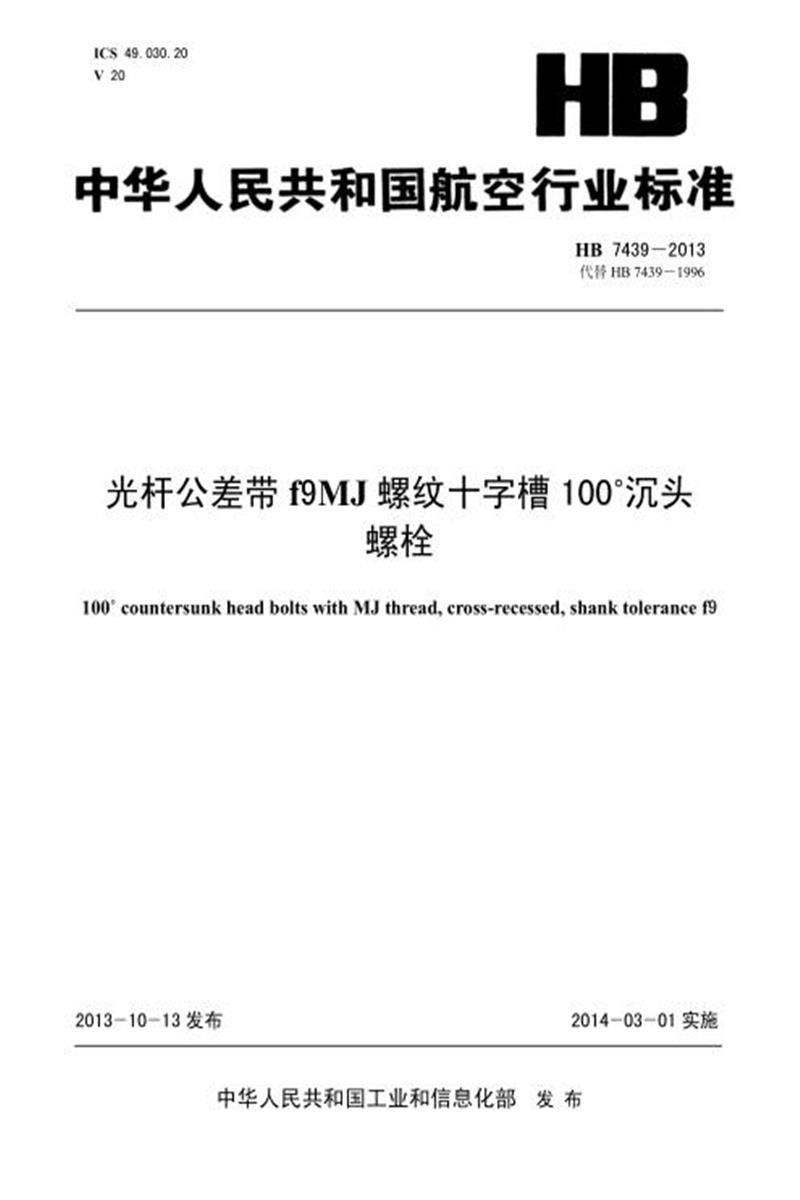

高清可复制 HB 7439-2013(2017) 光杆公差带F9MJ螺纹十字槽100°沉头螺栓

　　ICS 49.030.20 V 20

　　光杆公差带 f9MJ 螺纹十字槽 100˚沉头

　　螺栓

　　100˚ countersunk head bolts with MJ thread, cross-recessed, shank tolerance f9

　　2013-10-13 发布 2014-03-01 实施

　　中华人民共和国工业和信息化部 发 布

　　前 言

　　本标准依据 GB/T 1. 1-2009 编写。

　　本标准代替 HB 7439-1996《MJ 螺纹光杆公差带 f9 十字槽 100˚沉头螺栓》。

　　本标准主要修订内容：

　　——标准名称更改为光杆公差带 f9 MJ 螺纹十字槽 100˚沉头螺栓;

　　——增加了一种材料 A286，材料标准按 AMS 5853，标记示例为 HB 7439F，并规定了技术要求;

　　——增加了重量表。

　　本标准由中国航空综合技术研究所归口。

　　本标准起草单位：中国航空综合技术研究所、沈阳飞机设计研究所、成都飞机设计研究所、陕西飞机工业 (集团)有限公司。

　　本标准主要起草人：刘 涛、张广来、蒲国新、刘进武。

　　本标准于 1996 年9 月首次发布。

　　光杆公差带 f9MJ 螺纹十字槽 100˚沉头螺栓

　　1 范围

　　本标准规定了光杆公差带 f9MJ 螺纹十字槽 100˚沉头螺栓(以下简称螺栓)的结构、尺寸和要求。

　　本标准适用于光杆公差带 f9MJ 螺纹十字槽 100˚沉头螺栓。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本 (包括所有的修改单)适用于本文件。

　　GJB 3.2A-2003 MJ 螺纹 第 2 部分：螺栓和螺母螺纹的极限尺寸

　　GJB 52-1985 MJ 螺纹首尾

　　GJB 1951-1994 航空用优质结构钢棒规范

　　HB 0-3 螺纹零件的标志

　　HB 5800-1999 一般公差

　　HB 7369 十字槽

　　HB 7454 MJ 螺纹合金钢及不锈钢螺栓螺钉通用规范

　　HB 8367 1100MPa 强度等级 A286MJ 螺纹螺栓和螺钉规范

　　AMS 5853 自耗电极熔炼、1800℉(982℃)固溶处理、抗拉强度为 160ksi(1103MPa)15Cr-25.5 Ni-1.2Mo-2. 1Ti-0.006B-0.30V 耐蚀耐热钢棒材和线材(Steel, Corrosion and Heat Resistant, Bars and Wire 15Cr -25.5Ni - 1.2Mo -2. 1Ti -0.006B -0.30V Consumable Electrode Melted 1800 ℉ (982 ℃) Solution Treated and Work-Strengthened 160ksi(1103MPa)Tensile Strength)

　　3 要求

　　3.1 螺栓的结构和尺寸应符合图 1 和表 1、表 2、表 3 的规定，螺栓重量按表 4 的规定。

　　a l1=L-C。

　　图 1

　　表 1

　　表 2 单位为毫米

　　表 3 单位为毫米

　　表 3(续) 单位为毫米

　　表 4

　　表 4(续)

　　表 4(续)

　　3.2 其他技术条件应满足如下要求：

　　a) 材料：30CrMnSiA 按 GJB 1951-1994; A286 按 AMS 5853;

　　b) MJ 螺纹按 GJB 3.2A-2003;

　　c) MJ 螺纹首尾按 GJB 52-1985;

　　d) 十字槽：按 HB 7369;

　　e) 标志按 HB 0-3;

　　f) 一般公差按 HB 5800-1999;

　　g) A286 螺栓技术要求按 HB 8367;

　　h) 30CrMnSiA 螺栓技术要求按 HB 7454。
