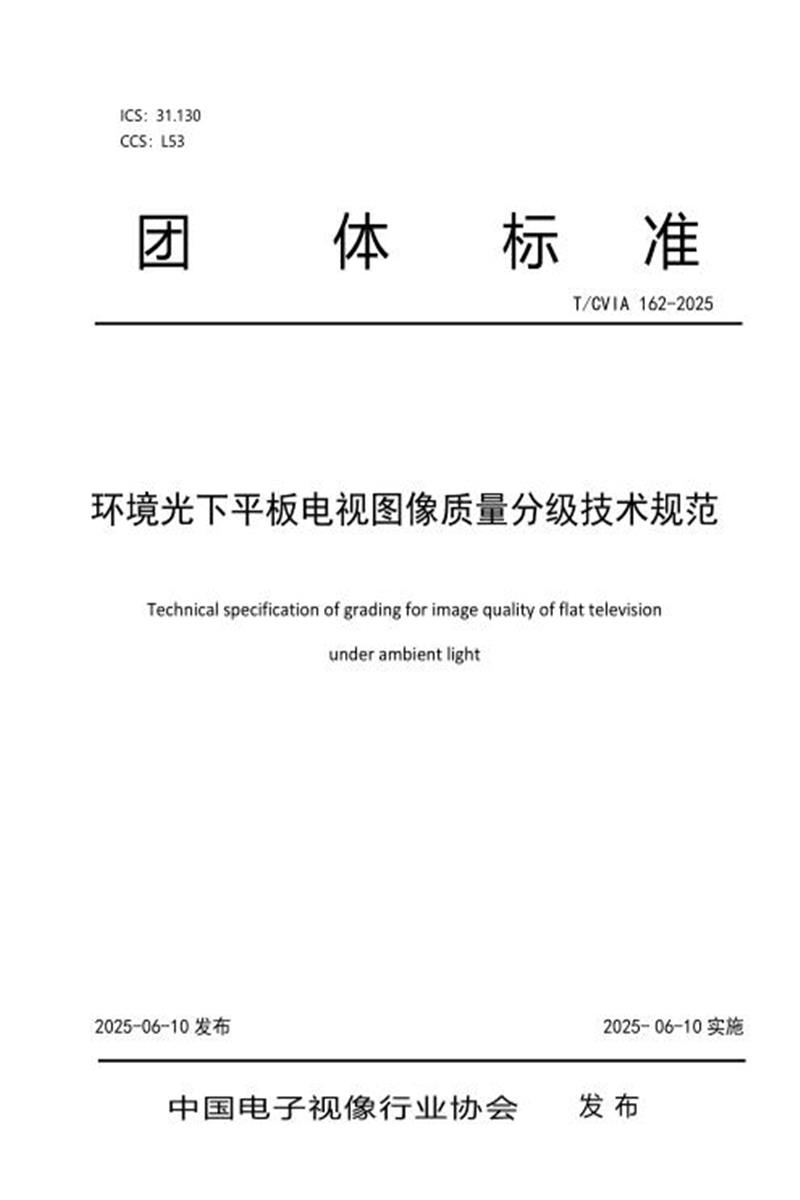

T/CVIA 162-2025 环境光下平板电视图像质量分级技术规范

　　团

　　体

　　标

　　T/CVIA

　　准

　　162-2025

　　环境光下平板电视图像质量分级技术规范

　　Technical specification of grading for image quality of flat television

　　under ambient light

　　2025-06-10 发布 2025- 06-10 实施

　　中国电子视像行业协会 发 布

　　前 言

　　本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由京东方科技集团股份有限公司提出，由中国电子视像行业协会归口。

　　本文件主要起草单位：京东方科技集团股份有限公司、海信视像科技股份有限公司、TCL 王牌电器(惠州)有限公司、深圳创维-RGB 电子有限公司、青岛海尔多媒体有限公司、四川长虹电器股份有限公司、深圳康佳电子科技有限公司、TCL 华星光电技术有限公司、北京小米电子产品有限公司、荣耀终端股份有限公司。

　　本文件主要起草人：周双、张志刚、陈东川、顿胜堡、樊聪聪、庞小东、郝亚斌、冯晓曦、彭健锋、董敏、韩秋峰、沈思宽、张林娟、张承业、范微、冯艳丽、马彬、杨冬、秦伟华、张利利。

　　环境光下平板电视图像质量分级技术规范

　　1 范围

　　本文件规定了平板电视 (以下简称电视) 在环境光条件下的图像质量分级技术要求及相关测试方法。

　　本文件适用于采用液晶等显示技术的平板电视，是产品设计、生产定型和检验的主要依据，其他类型的电视可参考使用。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 9002-2017 音频、视频和视听设备及系统词汇

　　GB/T 41809—2022 超高清晰度电视系统节目制作和交换参数值

　　SJ/T 11324-2006 数字电视接收设备术语

　　GY/T 155—2000 高清晰度电视节目制作及交换用视频参数值

　　T/CVIA 150-2024 超高清电视环境光变化条件下显示性能测试方法

　　ITU-R BT.2020 超高清晰度电视系统节目制作和交换参数值(Parameter values for ultra- high definition television systems for production and program exchange)

　　3 术语和定义

　　SJ/T 11324-2006 界定的以及下列术语和定义适用于本标准。

　　3.1.

　　照度 Illuminance

　　入射在表面上的光通量密度。当表面积上的照射均匀时，照度等于光通量除以表面积所得的商。注：单位为勒克斯，lx。

　　[来源：GB/T 9002-2017,10.1.42]

　　3.2

　　动态背光 Dynamic backlight

　　电视背光随显示图像信号电平发生变化的技术。

　　[来源：T/CVIA 150-2024,3.4]

　　3.3

　　区域调光 Local dimming

　　具有区域可独立控制的背光技术。

　　[来源：T/CVIA 150-2024,3.5]

　　3.4

　　环境光响应 Ambient light response

　　当环境光照度、色温等发生变化时，电视的亮度、色温、色坐标等显示参数随之变化的技术。 [来源：T/CVIA 150-2024,3.6]

　　3.5

　　反射率 Reflection

　　物体表面反射光线的能力，表示为反射光通量与入射光通量的比。

　　注：本文中特指 D65 光源照射电视屏幕后反射光通量与入射光通量的比值，包含镜面反射和漫反射。

　　注：本文中的反射率为包括镜面反射和漫反射的总反射率。

　　[来源：T/CVIA 150-2024,3.7]

　　3.6

　　积分球光源 Integrating sphere light

　　具有理想的朗伯余弦特性的光源。指在球内壁上经多次反射,充分积分之后,在出口平面处出射的均匀漫反射光。

　　[来源：T/CVIA 150-2024,3.8]

　　4 缩略语

　　下列缩略语适用于本文件。

　　ACR：环境光对比度(Ambient contrast ratio)

　　ACG：环境光色域(Ambient color gamut)

　　LMD：光测量设备(Light measuring device)

　　5 图像质量分级要求

　　根据当前市场产品分布特征和技术迭代趋势，结合行业通用分级逻辑和专业机构评估维度，图像质量指标可划分为S级(专业级)、A级(高端级)、B 级(主流级)、C级(门槛级)。

　　图像质量分级技术要求应符合表1的规定。

　　表1 图像质量分级要求

　　6 测试方法

　　6.1 测试条件

　　6.1.1 环境条件

　　在下列测试用标准大气条件下进行测试：

　　——温度：15 ℃~35 ℃;

　　——相对湿度：25%~75%;

　　——气压：86 kPa~106 kPa。

　　6.1.2 电源

　　测试应在额定电源电压条件下进行，电源电压，频率范围应满足下面要求：

　　——AC 220V +- ，50Hz±2%。

　　6.1.3 稳定时间

　　为了确保在测试开始后，电视的特性不随时间而有明显的变化，电视应在标准工作状态下工作 30 min，被测试设备性能稳定，亮度波动小于或等于 1%。

　　6.1.4 测试场地

　　测试应在暗室中进行, 屏幕表面杂散光照度小于 1 lx。

　　6.1.5 视频测试信号

　　6.1.5.1 信号格式

　　高清晰度电视使用符合 GY/T 155—2000 规定的信号格式，超高清晰度电视使用符合 GB/T 41809— 2022 规定的信号格式。

　　6.1.5.2 棋盘格信号

　　棋盘格图形由5×5 矩形块组成，各矩形块的宽度和高度分别为图像宽度 w的1/5 及图像高度 h 的1/5 ，白色和黑色矩形块信号电平分别为 100%及 0%，见图 1。

　　图 1 棋盘格信号图

　　6.1.5.3 全红场、全绿场、全蓝场信号

　　全红场、全绿场和全蓝场信号分别是 100%饱和度及 100%幅度的满屏红、满屏绿和满屏蓝基色信号，见图 2、图 3、图 4。

　　图2 全红场信号图

　　图3 全绿场信号图

　　图4 全蓝场信号图

　　6.1.6 测试点位置图

　　测试点位置见图 5，各点对应棋盘格信号图中心 9 个矩形块的中心。

　　图5 测试点位置图

　　6.1.7 光测量设备

　　光测量设备(LMD)要求如下：

　　a) 亮度计：仪器的光谱响应应符合 CIE 光谱光视效率函数。亮度值大于 10 cd/m2 时，亮度测量精度不超过 4%(相对于 CIE A 照明体)，亮度值小于等于 0.1 cd/m2 时，亮度的亮度测量精度不超过 10%，测量范围 0.001 cd/m2～3000 cd/m2;

　　b) 色度计：根据 CIE 1931 标准色度观察者，探测器的光谱响应应符合颜色匹配函数，且 CIE 色品坐标 x 和 y 的准确度为 0.002(相对于 CIE A 照明体)。为了得到所需的精度，在测试显示器件时，可使用相似光谱分布的标准光源来获取校正因子, 色度计应能够在亮度低于 2cd/m2时，测试屏幕上色度坐标(x，y)或(u’，v’)，推荐采用分光型色度计;

　　c) 照度计：用于测试环境光和积分球光源出口处的照度，测量范围0 lx～3000 lx，测量精度不超过 4%;

　　d) 积分球漫射光源：用于模拟漫射环境光照射屏幕。通过调整光源发光强度实现对采样口处的光照度调节。用于照射屏幕的积分球上具有探测口，可安装光测量设备对采样口处的屏幕进行光学测试。积分球采样口处的照度范围至少满足0 lx~1000 lx，稳定后照度值精度至少满足±10%，变化幅度不超过±1%。

　　注：关于积分球的更多要求见 SJ/T 11461.6.2-2016 中 5.2 的规定。

　　6.1.8 标准工作状态的调整

　　除特殊规定外，电视标准工作状态按以下步骤进行调整。

　　a) 初始化状态

　　将电视的图像设置恢复到出厂状态;

　　将图像模式调整为“标准 ”模式或出厂工作状态，其他显示参数设置为出厂状态。

　　b) 环境光控制功能调整

　　如电视具有环境光控制功能，则关闭环境光控制功能。

　　c) 动态背光控制功能调整

　　如电视具有动态背光控制功能，则打开动态背光控制功能。

　　d) 区域调光功能调整

　　如电视具有区域调光功能，则打开区域调光功能。

　　e) 幅型比的调整

　　将电视幅型比调整到全屏显示模式，即重显率为 100%的幅型比模式。

　　6.2 测试步骤

　　6.2.1 反射率

　　测试步骤如下：

　　a) 在暗室条件下，输入电视图 1 所示棋盘格画面，待工作稳定后进行测试;

　　b) 使用具有 D/8(积分球漫射照明，8°观察角)光学结构的反射率仪测试 P5 点光谱反射率 ρ B (λ);

　　c) 使用具有 D/8(积分球漫射照明，8°观察角)光学结构的反射率仪分别测试 P2 ，P4 ，P6 ，P8点光谱反射率，并计算反射率算数平均值 ρW(λ)，

　　d) 按公式(1),(2)计算可见光范围内棋盘格黑画面反射率 ρB, 棋盘格白画面反射率 ρw;

　　式中：

　　ECIE (λ) ——为使用照明条件的相对光谱分布。可使用 CIE15：2004 列出的 CIE 照明体

　　A，D65，D50 和 D75。

　　ρB (λ) ——棋盘格黑画面光谱反射率;

　　ρw (λ) ——棋盘格白画面光谱反射率;

　　V (λ) ——CIE 15:2004 中定义的光谱光视效率。

　　e) 计算 ρB 、 ρw 的算数平均值 ρ(包含镜面反射的总反射率)。

　　6.2.2 环境光对比度 (ACR)

　　测试步骤如下：

　　a) 按照 6.1.8 的规定调整电视状态，待工作稳定后进行测试;

　　b) 输入棋盘格画面，按 T/CVIA 150-2024 中 4.4.3 的规定，使用贴附式 LMD 测量 P1~P9 位置处的屏幕亮度，分别记为 L1~ L9;

　　c) 用公式(3)计算环境光对比度 ACR：

　　式中：

　　L棋盘格，白——L2 ，L4 ，L6 ，L8 的算数平均值;

　　L棋盘格，黑——L1 ，L3 ，L5 ，L7 ，L9 的算数平均值; ρw——棋盘格白画面反射率;

　　ρB——棋盘格黑画面反射率;

　　E——照度，本文件中照度为 100 lx。

　　注：如具有积分球漫射光源，可使用 SJ/T 11461.6.2-2016 中 7.2 规定的方法测试 ACR。

　　6.2.3 环境光色域(ACG)

　　测试步骤如下：

　　a) 使用积分球漫射光源模拟环境光条件，漫射照度设为(100±10%)lx;

　　b) 按照6.1.8 的规定调整电视状态，待工作稳定后进行测试;

　　c) 分别输入全红场、全绿场、全蓝场画面信号，按照 T/CVIA 150-2024 中 4.4.3 中图 7 的规定依次测试屏幕中心点 P5 的色坐标( ur’,vr’)、(ug’,vg’)、(ub’,vb’);

　　注：如具有积分球漫射光源，可使用 SJ/T 11461.6.2-2016 中 7.3 规定的方法通过测试红绿蓝画面的反射率计算环境光下的三基色色坐标。

　　d) 按照公式(4)计算色域面积 S;

　　式中：

　　S——由三基色色坐标围成的色域面积;

　　ur’,vr’ ——红场画面的色坐标;

　　ug’,vg’ ——全绿场画面的色坐标;

　　ub’,vb’ ——全蓝场画面的色坐标。

　　e) 按照公式(5)计算环境光色域(ACG)：

　　ACG

　　式中：

　　S——由三基色色坐标围成的色域面积;

　　S(BT. 2020)——ITU-R BT.2020 在 CIE 1976 色度空间中的三基色坐标(0.557, 0.517)、 (0.056,0.587)和(0.159,0.126)构成的三角形面积(面积值 0.1118)。

　　参 考 文 献

　　[1]SJ/T 11461.6.2-2016 有机发光二极管显示器件 第6-2部分: 测试方法-视觉质量
