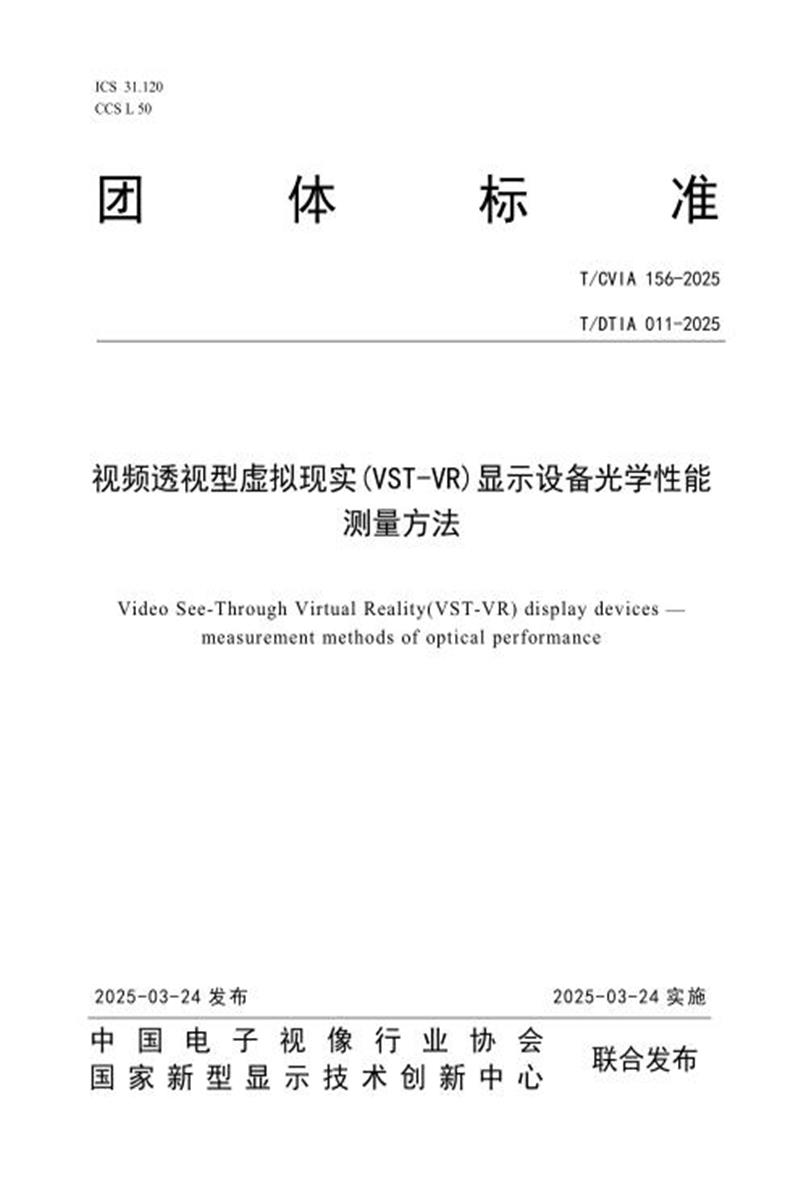

T/CVIA 156-2025 T/DTIA 011-2025 视频透视型虚拟现实(VST-VR)显示设备光学性能测量方法

　　ICS 31.120 CCS L 50

　　团 体 标 准

　　T/CVIA 156-2025

　　T/DT IA 011-2025

　　视频透视型虚拟现实(VST-VR)显示设备光学性能

　　测量方法

　　Video See-Through Virtual Reality(VST-VR) display devices —

　　measurement methods of optical performance

　　2025-03-24 发布 2025-03-24 实施

　　中 国 电 子 视 像 行 业 协 会国 家 新 型 显 示 技 术 创 新 中 心

　　联合发布

　　目 次

　　T/CVIA 156-2025

　　T/DTIA 011-2025

　　前 言

　　本 文 件 按 照 GB/T 1 . 1-2020 《 标 准 化 工 作 导 则 第 1 部 分 ： 标 准 化 文 件 的 结 构 和 起草规则 》 的规定起草 。

　　请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利 。本 文 件 发 布 机 构 不 承 担 识 别 专 利 的 责 任 。

　　本文件由中国电子视像行业协会和国家新型显示技术创新中心共同提出并归口 ，由 新 型 显 示 产 业 技 术 创 新 战 略 联 盟 组 织 制 定 .

　　本文件起草单位 ： 新型显示与视觉感知石城实验室 、 东南大学 、 苏州科技大学 、南京信息工程大学 、 南京工业职业技术大学 、 上海大学 、 苏州弗士达科学仪器有限公司 、 南 京 光 启 图 像 科 技 有 限 公 司 、 南 京 熊 猫 电 子 制 造 有 限 公 司 、 柯 尼 卡 美 能 达 (中 国 )投资有限公司 、 安徽润景信息科技有限公司 。

　　本文件主要起草人 ： 张宇宁 、 张跃渊 、 吴梅 、 何乃龙 、 夏振平 、 郝亚斌 、 冯晓曦 、潘江涌 、 沈忠文 、 贾庆生 、 魏伟 、 彭健锋 、 董敏 、 宋立 、 王丽茜 、 刘新晓 、 刘荣华 、夏新星 、 于瀛洁 、 叶森宇 、 陈达 、 张丽 。

　　本文件为首次发布 。

　　视频透视型虚拟现实(VST-VR)显示设备 光学性能测量方法

　　1 范围

　　本 文 件 规 定 了 视 频 透 视 型 虚 拟 现 实 显 示 设 备 (以 下 简 称 设 备 ) 光 学 性 能 测 量 方 法的术语和定义以及亮度 、 色度 、 视场角等具体参数的测试方法 。

　　本文件适用于采用视频透视技术的虚拟现实显示设备的设计 、 开发 、 生产 、 性能检测等 。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款 。 其中 ，注日期的引用文件 ， 仅该日期对应的版本适用于本文件 ; 不注日期的引用文件 ， 其最新 版 本 (包 括 所 有 的 修 改 单 ) 适 用 于 本 文 件 。

　　JJF 1990 —2022 积 分 球 式 标 准 光 源 校 准 规 范

　　methods for AR type - Optical properties

　　IEC 63145-22-20:2020 Eyewear display - Part 22-20: Specific measurement methods for AR type - Image quality

　　BS EN ISO 11664-2-201 比 色 法 . CIE 标 准 光 源

　　3 术语和定义

　　GB/T 38259-2019 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件 。

　　3.1

　　视频透视型虚拟现实显示设备 video see-through virtual reality (VST-VR) display devices

　　通过安装在头戴设备上的摄像机来捕捉外界环境 ， 并将其与计算机生成的人工内容进行混合 ， 实现真实世界图像和虚拟显示图像叠加显示的设备 。

　　3.2

　　视频透视背景图像 video see-through background images

　　视频透视型虚拟现实显示设备通过摄像机捕捉后 ， 显示在虚拟显示图像之后的作为显示背景的图像 。

　　3.3

　　视频透视显示图像 video see-through display images

　　视频透视型虚拟现实显示设备作为虚拟现实设备显示的人工图像内容 ， 混合显示于视频透视型背景图像前方 。

　　3.4

　　视频透视亮度 video see-through luminance

　　视频透视设备背景图像显示亮度 。

　　3.5

　　视频透视色度 video see-through chromacity

　　视频透视设备背景图像显示色度 。

　　3.6

　　视频透视亮度对比度 video see-through luminance contrast

　　视频透视背景图像与视频透视显示图像混合时的亮度比值 。

　　注 ： 包括视频透视白场亮度对比度 、 视频透视暗场亮度对比度 。

　　3.7

　　视频透视视野 video see-through field of vision

　　视频透视型虚拟现实显示设备借助摄像机捕获的外部环境三维空间范围 。 【 来 源 ： GB/T 15084-2022， 有 修 改 】

　　3.8

　　视频透视分辨率 video see-through resolution

　　视频透视型虚拟现实头戴式显示设备整体显示中由感知系统分辨出来的最小细节 。注 ： 包括视频透视背景图像分辨率及视频透视显示图像分辨率 。

　　【 来 源 ： GB/T 15084-2022， 有 修 改 】

　　3.9

　　视频透视运动伪影 video see-through motion blur

　　视频透视型虚拟现实显示设备仅显示视频透视背景图像模式 ， 外界环境或使用者发生位移导致背景图像的模糊痕迹 。

　　4 缩略语

　　下列缩略语适用于本文件。

　　DUT： 待 测 设 备 (Device Under Test )

　　FOV ： 视 野 (Field Of Vision)

　　LMD ： 光 测 量 装 置 (Light Measuring Device )

　　MD ： 混 合 显 示 (Mixed Display)

　　NED： 近 眼 显 示 设 备 (Near Eye Display)

　　PPD ： 每 度 像 素 数 (Pixels Per Degree )

　　VR ： 虚 拟 现 实 (Virtual Reality )

　　VST： 视 频 透 视 (Video See -Though )

　　VST-VR： 视 频 透 视 型 虚 拟 现 实 设 备 (Video See -Though Virtual Reality )

　　5 测试要求

　　5.1 测试环境

　　5.1.1 大气条件

　　测试环境大气条件应满足如下要求 ：

　　—— 温 度 ： 24 ± 5 ℃ ;

　　—— 气 压 ： 84~106 kPa ;

　　—— 湿 度 ： 25~80 %RH 。

　　5.1.2 测试条件

　　测试环境应采取遮光措施 ， 减少标准光源杂散辐射影响 。

　　周围环境应无影响测量系统正常工作的杂散辐射 、 机械震动和电磁干扰 。

　　5.2 测试前准备

　　5.2.1 预热

　　一 般 情 况 下 ， DUT 预 热 时 间 应 不 少 于 20 分 钟 。 测 试 开 始 时 需 保 证 DUT 能 显 示 稳定 的 全 白 场 亮 度 画 面 ， 亮 度 值 应 稳 定 在 每 分 钟 变 化 小 于 ± 3%。 在 整 个 测 量 过 程 中 确 保DUT 在 标 准 温 度 和 湿 度 的 条 件 下 为 无 冷 凝 状 态 。

　　5.2.2 电源

　　一 般 情 况 下 ， DUT 应 确 定 、 记 录 并 满 足 适 当 的 (若 制 造 商 说 明 ) 的 电 源 条 件 ， 建议 使 用 制 造 商 匹 配 或 推 荐 的 供 电 方 式 。 测 试 过 程 中 应 保 证 DUT 点 亮 不 小 于 满 量 程 的50% 。

　　5.2.3 屏幕测量点

　　一般情况下 ， 屏幕上的标准测量点为屏幕中心 ， 其他情况需在测试报告中进行标注说明 。

　　【 参 考 ： IEC 63145-20-10:2019 ; IEC 63145-20-20:2019 】

　　5.2.4 显示模式

　　一般情况下 ， 屏幕显示模式在整个测量过程中不得改变控制 ， 且如果有多种显示模式 ， 必须在报告中标明操作用的显示模式 。

　　5.3 测试装置

　　5.3.1 光学测量装置(LMD)

　　光 学 测 量 装 置 应 具 备 光 谱 测 量 功 能 和 成 像 测 量 功 能 ， LMD 可 以 采 用 点 阵 式 测 量 设备 或 面 成 像 测 量 设 备 。 LMD 可 以 由 独 立 的 光 谱 测 量 设 备 和 成 像 测 量 设 备 构 成 ， 也 可 以是集多功能为一体的光学检测设备 。

　　光学测量装置应满足以下要求 ：

　　—— 波 长 范 围 ： 覆 盖 380~780 nm ;

　　—— 波 长 精 度 ： ≤ 0 . 4 nm ;

　　—— 角 像 素 密 度 ： ≥ DUT 角 像 素 密 度 的 4 倍 ;

　　—— 测 试 重 复 精 度 ： 亮 度 ≤ 5%、 色 度 (±0 . 002, ±0 . 002) 。

　　5.3.2 视频透视背景图像装置

　　视频透视背景图像装置仅用于固定标准测试卡 ， 或仅用于显示标准测试卡 。 设备不具有计算系统 ， 设备具备为视频透视背景图像提供全视野标准测试卡的功能 。

　　5.3.3 标准光源

　　测 试 所 用 标 准 光 源 应 符 合 JJF 1990 —2022 中 校 准 规 定 。

　　5.4 测量位置

　　5.4.1 测量装置位置

　　测 试 装 置 位 置 摆 放 如 图 1， 测 试 装 置 由 DUT 设 备 放 置 台 、LMD 设 备 放 置 台 及 视 频透视背景图像装置三部分构成 ， 具体内容如下 ：

　　——DUT 设 备 放 置 台 ： 由 一 个 双 轴(具 体 为 θ 、 φ两 轴 )测 角 仪 、一 个 正 交 三 维(具体 为 X 、 Y 、 Z 三 维 ) 平 移 台 构 成 ;

　　—— LMD 设 备 放 置 台 ： 采 用 金 属 支 架 将 LMD 固 定 在 VST-VR 的 后 侧 ;

　　—— 视 频 透 视 背 景 图 像 装 置 ：在 VST-VR 前 放 置 的 支 架 ，将 测 试 过 程 中 使 用 的 标 准测 试 图 样 放 置 于 装 置 靠 VST-VR 一 侧 ，矩 形 支 架 对 角 线 交 点 与 LMD 镜 头 固 定 在 同 一 水平 线 上 。 P 表 示 VST-VR 使 用 眼 点 位 置 ， Ψ为测试过程中移动的方位角，α为测试过程中移动的仰角。

　　标引序号说明：

　　1 —— 待测设备(DUT)水平法线 X 方向

　　2 —— 待测设备(DUT)水平法线 Y 方向

　　3 —— 待测设备(DUT)垂直法线 Z 方向

　　4 —— 光测量装置(LMD)

　　5 —— 视 频 透 视 背 景 图 像 装 置

　　6 —— 标 准 光 源

　　7 —— 正交三轴平移平台

　　8 —— 双轴测角仪

　　图 1 测量装置位置图

　　5.4.2 测量点位置

　　本 文 件 定 义 了 类 矩 形 、 类 圆 异 形 两 种 背 光 方 案 下 VST-VR 光 学 性 能 测 量 点 位 置 ，在 对 VST-VR 光 学 进 行 报 告 时 ， 需 表 明 选 取 的 测 量 方 案 及 该 测 量 点 的 具 体 位 置 。 本 文件对两种背光方案中的测量点进行逐一编号 。 如果涉及到编号外的测量点 ， 需要在测试报告中明确标注说明 。

　　5.4.2.1 类矩形

　　本 文 件 为 类 矩 形 显 示 测 量 点 进 行 如 下 定 义 ， 对 类 矩 形 显 示 的 VST-VR 测 量 点 选 取过 程 中 ，应 采 用 类 矩 形 光 学 图 像 的 中 心 单 点 测 量( P 4 ) 或 多 点 测 量( P 0 ~P 8 ) 两 种 方 案 ，如 图 2 所 示 。 图 中 H 为 测 试 图 像 水 平 大 小 ， V 为 测 试 图 像 竖 直 大 小 。 如 果 涉 及 到 编 号外的测量点 ， 需在测试报告中明确标注说明 。

　　图 2 类矩形显示测量点位置

　　5.4.2.2 类圆异形

　　本 标 准 为 类 圆 异 形 显 示 测 量 点 进 行 如 下 定 义 ， 对 类 圆 异 形 显 示 的 VST-VR 测 量 点选 取 过 程 中 ， 应 采 用 类 矩 形 光 学 图 像 的 中 心 单 点 测 量( P 0 ) 或 多 点 测 量( P 0 ~P 12 ) 两 种方 案 ， 如 图 3 所 示 ， 图 中 R 为 标 准 圆 与 背 光 显 示 第 一 次 相 切 的 圆 半 径 ， 右 侧 为 标 准 圆半 径 R 取 值 实 例 。 如 果 涉 及 到 编 号 外 的 测 量 点 或 测 量 点 不 在 视 野 范 围 内 ， 需 在 测 试 报告中明确标注说明 。

　　图 3 类圆显示测量点位置

　　6 测试方法

　　6.1 视频透视亮度

　　6.1.1 测试图像

　　应 符 合 附 录 B 给 出 的 标 准 测 试 卡 ， 若 采 用 其 他 测 试 图 像 需 标 注 。

　　6.1.2 测试步骤

　　视频透视型虚拟显示设备的亮度均匀性需在能显示的最大亮度下进行评价 。 该特性的测试应按照以下步骤进行 ：

　　1) DUT 视 频 透 视 虚 拟 显 示 图 像 为 全 白 图 像 ;

　　2) 依 次 调 节 DUT 视 频 透 视 背 景 显 示 为 不 同 灰 度 图 像 序 列 (图 B . 1 ) ;

　　3) 调 节 LMD 位 置 ， 将 其 聚 焦 于 DUT 显 示 镜 片 中 心 处 ;

　　4) 测 量 不 同 测 试 位 置 点 Pi 处 的 亮 度 Li (0< i

　　5) 测 量 不 同 视 频 透 视 背 景 显 示 下 的 混 合 显 示 亮 度 MD g (g=1,2,3,4,5,6,7,8 );

　　6) 计 算 MD 的 亮 度 均 匀 性 Ug ， 见 式 (1) 。

　　式 中 ：

　　MD gM—— 混 合 背 景 模 式 下 亮 度 的 最 大 值 ;

　　MD gA —— 混 合 背 景 模 式 下 亮 度 的 平 均 亮 度 值 ， 计 算 公 式 见 式 (2) 。

　　6.1.3 测试报告

　　VST-VR 设 备 的 亮 度 测 试 报 告 应 包 含 以 下 内 容 ：

　　1) 测 试 选 取 的 视 频 透 视 背 景 显 示 图 像 ;

　　2) VST-VR 选 取 的 不 同 测 试 点 位 置 Pi 及 亮 度 Li ;

　　3) 混 合 背 景 模 式 亮 度 的 最 大 值 MD gM;

　　4) 混 合 背 景 模 式 亮 度 的 平 均 亮 度 值 MD gA ;

　　5) 混 合 背 景 模 式 亮 度 均 匀 性 Ug。

　　6.2 视频透视色度

　　6.2.1 测试图像

　　应 符 合 附 录 A 中 给 出 的 测 试 参 考 图 像 及 附 录 B 中 给 出 的 标 准 测 试 卡 ， 若 采 用 其 他测 试 图 像 需 标 注 。 测 试 过 程 中 应 采 用 符 合 BS EN ISO 11664-2-201 的 标 准 光 源 。

　　6.2.2 测试步骤

　　该特性的测试应按照以下步骤进行 ：

　　1) DUT 视 频 透 视 虚 拟 显 示 图 像 为 全 白 图 像 ;

　　2) DUT 视 频 透 视 背 景 显 示 为 全 白 场 标 准 测 试 卡 (图 B . 2) ;

　　3) 调 节 环 境 标 准 光 源 ，控 制 标 准 测 试 卡 反 射 CIE 1976 标 准 三 基 色(图 A . 6 、A . 7 、 A.8 ) ， 以 下 以 红 色 (R =255 , G=0, B=0)为 例 ;

　　4) 调 节 LMD 位 置 ， 将 其 聚 焦 于 DUT 显 示 镜 片 中 心 处 ;

　　5) 计 算 Pi 点 处 的 色 坐 标 (U' , V')及 色 差 △ U'V' ， 见 式 (3) 、 (4) ， 采 用 CIE 1976 USC色坐标计算公式 ;

　　式 中 ：

　　(x, y)—— 采 用 CIE 1976 的 色 品 坐 标 ;

　　式 中 ：

　　△ U'V'—— 色 差 ;其 中 ，色 差 最 大 值 △ U'V'max 作 为 数 实 融 合 的 VST-VR 色 彩 还 原 度的指标 ;

　　6) 依 次 更 换 其 他 标 准 光 源 ，控 制 标 准 测 试 卡 反 射 绿 、蓝 三 基 色 ，重 复 步 骤 2) ~ 4) ，记录不同情况下的色坐标 。

　　6.2.3 测试报告

　　VST-VR 设 备 的 色 度 测 试 报 告 应 包 含 以 下 内 容 ：

　　1) 不 同 测 试 点 位 置 Pi 及 色 坐 标 (U' , V');

　　2) 色 差 最 大 值 △ U'V'max 。

　　6.3 视频透视亮度对比度

　　6.3.1 测试图像

　　应 符 合 附 录 A 中 给 出 的 测 试 参 考 图 像 及 附 录 B 中 给 出 的 标 准 测 试 卡 ， 若 采 用 其 他测试图像需标注 。

　　6.3.2 测试步骤

　　该特性的测试应按照以下步骤进行 ：

　　1) DUT 视 频 透 视 背 景 显 示 为 标 准 全 白 场 测 试 卡 (图 B . 3 ) ;

　　2) DUT 虚 拟 场 景 显 示 白 底 棋 盘 格 测 试 图 像 (图 A . 1 ) ;

　　3) 采 用 LMD 测 量 Pw i (0< i

　　4) DUT 虚 拟 场 景 显 示 黑 底 棋 盘 格 测 试 图 像 (图 A . 2 ) ;

　　5) 采 用 LMD 测 量 P Bi (0< i

　　6) 计 算 混 合 背 景 的 对 比 度 (CRi)， 见 式 (5) 。

　　式 中 ：

　　L w i —— 采 用 白 底 棋 盘 格 测 试 图 像 下 ， 不 同 测 试 点 位 置 Pwi 的 亮 度 值 ;

　　LBi —— 采 用 黑 底 棋 盘 格 测 试 图 像 下 ， 不 同 测 试 点 位 置 PBi 的 亮 度 值 。

　　7) 更 换 DUT 视 频 透 视 背 景 显 示 为 全 黑 场 标 准 测 试 卡(图 B . 4) ，重 复 步 骤 2) ~ 4) ，记录不同情况下的混合背景对比度 。

　　6.3.3 测试报告

　　VST-VR 设 备 的 对 比 度 测 试 结 果 报 告 应 包 含 以 下 内 容 ：

　　1) DUT 视 频 透 视 背 景 显 示 为 全 白 场 标 准 测 试 卡 时 ，对 应 测 量 点 处 的 亮 度 值 L w i( 0

　　2) DUT 视 频 透 视 背 景 显 示 为 全 黑 场 标 准 测 试 卡 时 ，对 应 测 量 点 处 的 亮 度 值 LBi( 0

　　3) 步 骤 1) 条 件 下 视 频 透 视 型 设 备 的 亮 场 对 比 度 CRi 。

　　4) 步 骤 1) 条 件 下 视 频 透 视 型 设 备 的 暗 场 对 比 度 CRi 。

　　6.4 视频透视视野

　　6.4.1 测试图像

　　应 符 合 附 录 A 中 给 出 的 测 试 参 考 图 像 及 附 录 B 中 给 出 的 标 准 测 试 卡 ， 若 采 用 其 他测试图像需标注 。

　　6.4.2 测试步骤

　　该特性的测试过程中应设定阈值为建议值 ， 如实际测量过程中采用其他阈值应在报告中说明 。

　　该 特 性 的 测 量 应 分 为 虚 拟 显 示 FOV 测 量 和 背 景 显 示 FOV 测 量 两 种 情 况 ，其 中 虚 拟显 示 测 量 方 法 见 IEC 63145-20-10:2020 ， 视 频 透 视 设 备 背 景 场 景 FOV 的 测 试 应 按 照 以下步骤进行 ：

　　1) VST-VR 关 闭 虚 拟 场 景 ，仅 显 示 外 界 真 实 环 境 ，在 真 实 场 景 中 放 置 图 B . 5 所 示测试图卡 ;

　　2) 将 LMD 对 准 VST-VR 的 中 心 ， 调 节 视 频 透 视 型 设 备 使 得 背 景 显 示 图 像 清 晰 可见 ;

　　3) 将 图 B . 5 的 标 准 测 试 卡 放 于 在 标 准 测 试 背 景 装 置 中 ， 调 节 DUT 与 LMD 使 测 试卡 中 心 (对 角 线 交 点 ) 、 DUT 焦 点 、 LMD 焦 点 位 于 同 一 水 平 面 ， 记 录 该 位 置 为 测 试 原点 。

　　4) 旋 转 LMD 的 方 位 角 ， 从 中 心 向 向 左 或 向 右 端 水 平(保 持 仰 角 ， α=0) 到 亮 度 降低 到 标 准 阈 值 (5 0% )的 点 ， 记 录 两 端 水 平 角 度 ΨL 和 ΨR 。

　　5) 旋 转 LMD 的 俯 仰 角 ， 从 中 心 垂 直 向 上 或 向 下 旋 转(保 持 方 位 角 ， Ψ=0 ) ， 直亮 度 读 数 降 低 到 标 准 阈 值 ， 例 如 到 中 心 点 值 的 50% ， 记 录 两 端 垂 直 角 度 α T 和 α B 。

　　6) 将 LMD 方 位 角 和 俯 仰 角 从 中 心 向 左 上 角 ， 右 下 角 ， 右 上 角 或 对 角 线 方 向 的下 侧 的 角 落 (≥ 45 ° 倾 角 )， 直 到 亮 度 降 低 阅 读 的 标 准 阈 值(最 大 亮 度 的 50% )。记 录个 方 向 角 的 水 平 角 度 (ΨTL , α TL)和 (ΨBR , α BR)， 以 及 垂 直 角 度 (ΨTR , α TR)和 (ΨBL , α BL) 。

　　7) DUT 背 景 显 示 的 视 野 的 计 算 如 式 (6) 。

　　8) DUT 虚 拟 显 示 图 像 视 野 测 试 方 法 参 照 IEC 63145-20-10:2020 ， 测 试 图 像 采 用录 A . 3 。

　　6.4.3 测试报告

　　VST-VR 设 备 虚 拟 显 示 视 场 角 测 试 结 果 报 告 见 IEC 63145-20-10:2020 ， VST-VR备的背景显示视场角测试结果报告应包含以下内容 ：

　　1) 全 白 场 背 景 显 示 的 最 大 亮 度 L v Mo ;

　　2) 背 景 显 示 图 B . 5 测 试 图 卡 亮 度 L v m o ;

　　3) LMD 转 动 后 的 两 端 水 平 角 度 ΨL 和 ΨR ;

　　4) LMD 转 动 后 的 两 端 垂 直 角 度 α T 和 α B ;

　　5) DUT 的 背 景 显 示 Ab ;

　　6) 运 动 平 台 初 始 位 置 ;

　　7) 运 动 平 台 转 动 后 位 置 ;

　　8) 运 动 平 台 转 动 后 位 置 与 初 始 位 置 之 差 。

　　6.5 视频透视分辨率

　　6.5.1 测试图像

　　应 符 合 附 录 A 中 给 出 的 测 试 参 考 图 像 及 附 录 B 中 给 出 的 分 辨 率 标 准 测 试 卡 ， 若用其他测试图像需标注 。

　　6.5.2 测试步骤

　　VST-VR 的 分 辨 率 受 相 机 捕 获 相 机 数 量 影 响 ，同 时 需 测 量 VST-VR 光 学 系 统 放 大数 。 该特性的测试应按照以下步骤进行 ：

　　1) 记 录 厂 家 报 告 分 辨 率 ， 或 通 过 拆 解 测 试 VST 设 备 外 界 相 机 分 辨 率 为 RC;

　　2) 将 LMD 聚 焦 DUT 虚 像 距 离 位 置 ，DUT 仅 显 示 外 界 环 境 图 像 ，在 背 景 图 像 装上 放 置 分 辨 率 标 准 测 试 卡 (图 B . 6 ) ， 多 点 测 量 计 算 显 示 分 辨 率 RD ， 见 式 (7) 。

　　式中：

　　RD —— 显 示 分 辨 率 ;

　　LM—— 显 示 视 野 内 最 大 亮 度 值 ;

　　Lm —— 显 示 视 野 内 最 小 亮 度 值 。

　　3) 根 据 6.4 确 定 DUT 背 景 显 示 的 FOV 为 θ ;

　　4) 测 量 两 个 显 示 镜 片 的 中 心 间 距 D; 单 位 厘 米 (cm);

　　(6)附

　　设

　　采

　　倍

　　置

　　(7)

　　5) 计 算 VST-VR 背 景 显 示 图 像 分 辨 率 (R)， 见 式 (8) 。

　　式中：

　　R——VST-VR 分 辨 率 ;

　　RC——VST 设 备 外 界 相 机 分 辨 率 ;

　　RD —— 背 景 显 示 分 辨 率;

　　M——VST-VR 镜 片 光 学 放 大 倍 数 ;

　　D—— 两 个 显 示 镜 片 的 中 心 间 距;

　　θ—— DUT 背 景 显 示 图 像 的 FOV 。

　　6) DUT 虚 拟 显 示 图 像 分 辨 率 测 试 方 法 参 照 IEC 63145-20-10:2020 ， 测 试 图 像 采 用附 录 A .4 。

　　6.5.3 测试报告

　　VST-VR 设 备 的 数 实 融 合 分 辨 率 测 试 结 果 报 告 应 包 含 以 下 内 容 ：

　　1) VST 设 备 外 界 相 机 分 辨 率 为 RC;

　　2) DUT 虚 像 距 离 位 置 ;

　　3) 外 界 环 境 显 示 分 辨 率 RD;

　　4) DUT 真 实 场 景 的 FOV ;

　　5) VST 设 备 显 示 镜 片 的 中 心 间 距 D ;

　　6) VST-VR 数 实 融 合 分 辨 率 R 。

　　6.6 视频透视运动伪影

　　6.6.1 测试图像

　　应 符 合 附 录 B 中 给 出 的 运 动 伪 影 序 列 标 准 测 试 卡 ， 若 采 用 其 他 测 试 图 像 需 标 注 。

　　6.6.2 测试方法

　　该特性的测试应按照以下步骤进行 ：

　　1) 将 LMD 聚 焦 于 DUT 虚 像 距 离 位 置 ， DUT 仅 显 示 视 频 透 视 背 景 图 像 ;

　　2) 依 照 图 B . 7 选 取 标 准 测 试 卡 ， 放 置 于 视 频 透 视 背 景 图 像 装 置 上 ;

　　3) 计 算 选 用 测 试 序 列 白 块 开 口 率 为 O ， 开 口 率 定 义 为 白 块 长 宽 比 例 与 显 示 比 例 ，开 口 率 计 算 见 式 (9);

　　式 中 ：

　　O——开 口 率 ;

　　h—— 白 块 长 度 ;

　　H——显 示 长 度 。

　　4) 按 6.1 计 算 DUT 中 心 亮 度 值 Li ;

　　5) 按 6.3 计 算 DUT 中 心 对 比 度 Ci ;

　　6) 通 过 高 速 相 机 记 录 运 动 白 块 视 频 ;

　　7) 计 算 VST-VR 的 运 动 伪 影 程 度 Sm ， 见 式 (10) 。

　　式 中 ：

　　Sm ——VST-VR 的 运 动 伪 影 程 度 ;

　　Li ——DUT 中 心 亮 度 值 ;

　　Ci —— DUT 中 心 对 比 ;

　　Mi —— 第 i 个 像 素 的 运 动 矢 量 。

　　6.6.3 测试报告

　　VST-VR 设 备 的 数 实 融 合 运 动 伪 影 测 试 结 果 报 告 应 包 含 以 下 内 容 ：

　　l) DUT 虚 像 距 离 位 置 ;

　　2) 测 试 图 像 运 动 白 块 开 口 率 O ;

　　3) DUT 中 心 亮 度 值 Li ;

　　4) DUT 中 心 对 比 度 值 Ci ;

　　5) 采 用 的 运 动 黑 块 测 试 视 频 ;

　　6) VST-VR 的 运 动 伪 影 程 度 Sm。

　　附 录 A

　　(规范性)

　　视频透视显示图像测试参考图像

　　图 A . 1 5*5 白 底 棋 盘 格 测 试 图

　　图 A .2 5*5 黑 底 棋 盘 格 测 试 图

　　图 A . 3 FOV 测 试 参 考 图 像

　　图 A .4 4 像 素 线 对 测 试 图

　　图 A . 5 标 准 黑 测 试 图

　　图 A . 6 三 基 色 测 试 图 _ 红

　　图 A . 7 三 基 色 测 试 图 _ 绿

　　图 A . 8 三 基 色 测 试 图 _ 蓝

　　附 录 B

　　(规范性)

　　视频透视背景图像测试参考图像

　　图 B .2 24 色 标 准 测 试 卡

　　图 B . 3 全 白 场 (1 00% 白 )标 准 测 试

　　图 B .4 全 黑 场 (1 00% 黑 )标 准 测 试 卡

　　图 B . 5 FOV 标 准 测 试 卡

　　图 B .6 分 辨 率 标 准 测 试 卡 [ 5 ]

　　图 B.7 运动伪影测试序列[4]

　　No.xxxxxxxxxxx

　　附 录 C

　　(资料性)

　　视频透视型虚拟现实显示设备光学性能测试报告格式

　　共

　　第 1 页

　　No.xxxxxxxxxxx

　　共 X 页

　　第 X 页

　　参 考 文 献

　　[ 1 ] ISO/IEC 23090-8:2020 - Information technology — Coded representation of immer sive media .

　　[ 2 ] IEC TR 63145-1-1:2018 Eyewear display Part 1-1: Generic introduction .

　　[ 3 ] IEC 63145-20-20:2019 Fundamental measurement methods – Image quality.

　　[ 4 ] International Committee for Display Metrology. 《 INFORMATION DISPLAY MEASUREMENTSSTANDARD 》 [B] , 2022 .

　　[ 5 ] ISO12233-2017 Photography-Electronic still picture imaging-Resolution and spatial frequency responses .
