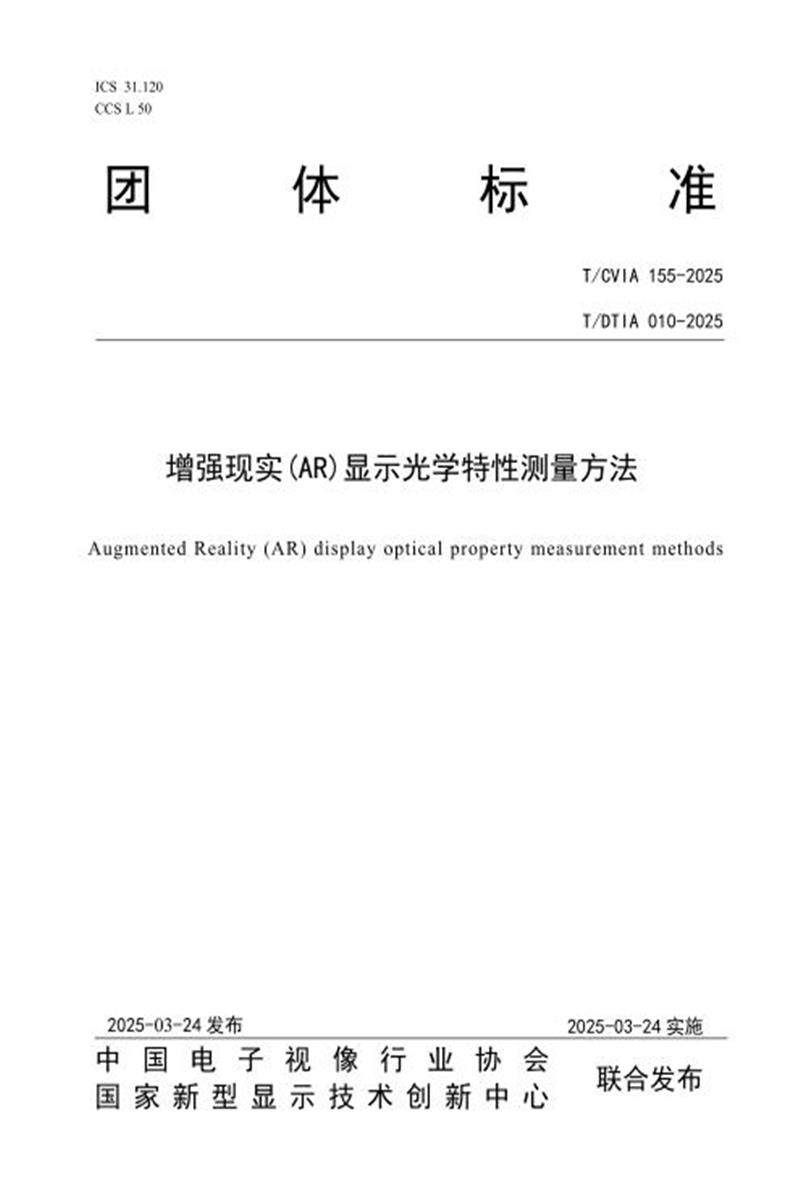

T/CVIA 155-2025 T/DTIA 010-2025 增强现实(AR)显示光学特性测量方法

　　团 体 标 准

　　T/CVIA 155-2025

　　T/DT IA 010-2025

　　增强现实(AR)显示光学特性测量方法

　　Augmented Reality (AR) display optical property measurement methods

　　2025-03-24 发布 2025-03-24 实施

　　中 国 电 子 视 像 行 业 协 会国 家 新 型 显 示 技 术 创 新 中 心

　　联合发布

　　前 言

　　本 文 件 按 照 GB/T 1 . 1-2020 《 标 准 化 工 作 导 则 第 1 部 分 ： 标 准 化 文 件 的 结 构 和 起草规则 》 的规定起草 。

　　请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利 。本 文 件 发 布 机 构 不 承 担 识 别 专 利 的 责 任 。

　　本文件由中国电子视像行业协会和国家新型显示技术创新中心共同提出并归口 ，由新型显示产业技术创新战略联盟组织制定 。

　　本文件起草单位 ： 东南大学 、 新型显示与视觉感知石城实验室 、 南京平行视界技术有限公司 、 杭州远方显示测量技术有限公司 、 南京工业职业技术大学 、 南京信息工程 大 学 、 湖 北 星 纪 魅 族 集 团 有 限 公 司 、 深 圳 光 峰 科 技 股 份 有 限 公 司 、 舜 宇 光 学 (浙 江 )研 究 院 有 限 公 司 、 武 汉 精 测 电 子 集 团 股 份 有 限 公 司 、 柯 尼 卡 美 能 达 (中 国 ) 投 资 有 限公司 、 浙江生一光学感知科技有限公司 、 安徽润景信息科技有限公司 。

　　本 文 件 主 要 起 草 人 ： 张宇宁、何乃龙、翁一士、张跃渊、宋立、郝亚斌、冯晓曦、戴思勰、沈忠文、潘江涌、彭健锋、董敏、吴梅、魏伟、叶森宇、陈达、欧阳春、陈佳男、何峰、张丽。

　　本文件为首次发布 。

　　增强现实(AR)显示光学特性测量方法

　　1 范围

　　本 文 件 规 定 了 增 强 现 实 (AR) 显 示 的 光 学 特 性 测 量 术 语 和 定 义 、 测 量 条 件 和 设 备 、测量方法等内容 。

　　本 文 件 适 用 于 光 学 透 视 式 的 增 强 现 实 (AR)镜 片 、 光 学 模 组 和 整 机 眼 镜 的 设 计 、 生产和测试 。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款 。 其中 ， 注日期的引用文件 ， 仅该日期对应的版本适用于本文件 ; 不注日期的引用文件 ， 其最新版 本 (包 括 所 有 的 修 改 单 ) 适 用 于 本 文 件 。

　　GB/T 38247-2019 信 息 技 术 增 强 现 实 术 语

　　IEC 63145-20-10 Eyewear display – Part 20-10: Fundamental measurement methods – Optical properties

　　IEC 63145-22-10 Eyewear display – Part 22-10: Specific measurement methods for AR type – Optical properties

　　3 术语和定义

　　GB/T 38247-2019 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件 。

　　3.1

　　眼 盒 eye-box

　　用 户 无 需 移 动 头 部 或 进 行 任 何 其 他 调 整 (眼 睛 的 自 然 旋 转 除 外 ) 就 可 以 看 到 整 个虚拟图像时 ， 眼睛所在的三维空间 。

　　【参考：IEC 63145-20-10，有修改】

　　3.2

　　眼 点 eye point

　　当使用近眼显示设备时 ， 眼点通常设计在达到最佳性能时的眼睛入瞳位置 ， 该位置一般作为测量的初始位置 。

　　3.3

　　出 瞳 距 离 eye relief

　　瞳 孔 到 AR 设 备 中 最 近 的 光 学 显 示 器 件 之 间 的 距 离 。

　　3.4

　　视 场 角 field of view

　　人眼与所观察虚拟图像边缘的连线的夹角 。 包括对角 、 水平 、 竖直方向视场角 。 【参考：IEC 63145-20-10，有修改】

　　3.5

　　光 学 透 视 显 示 亮 度 optical see-through display luminance

　　光 学 透 视 AR 显 示 虚 拟 图 像 的 平 均 亮 度 。

　　3.6

　　像 素 角 密 度 pixel per degree

　　每空间单位角度内的像素个数 。

　　【参考：IEC 63145-20-10，有修改】

　　4 缩略语

　　下列缩略语适用于本文件 。

　　AR： 增 强 现 实 (Augmented Reality )

　　DUT： 被 测 设 备 ( Device Under Test)

　　LMD ： 光 测 量 装 置 ( Light Measuring Device )

　　CCD ： 电 荷 耦 合 器 件 探 测 器 ( Charge -Coupled Device )

　　FOV ： 视 场 角 ( Field Of View )

　　5 标准测量条件

　　5.1 大气条件

　　除 非 另 有 规 定 ， 所 有 DUT 的 测 量 大 气 条 件 均 应 满 足 下 列 要 求 ：

　　—— 环 境 温 度 ： 22~28 ℃ ;

　　—— 相 对 湿 度 ： 25~85 % ;

　　—— 气 压 ： 86~106 kPa 。

　　5.2 供电条件

　　除非另有规定 ， 所有整机设备的供电条件均应满足下列要求 ：

　　—— 电 源 电 压 ： 180 ~240 V ;

　　—— 电 源 频 率 ： 50 ~60 Hz ;

　　—— 为 了 稳 定 DUT 的 性 能 ， 驱 动 被 测 设 备 的 电 源 应 根 据 DUT 的 规 格 进 行 调 整 。

　　5.3 暗室条件

　　光 学 测 试 应 在 暗 室 进 行 ， 室 内 环 境 的 光 照 度 应 小 于 或 等 于 0 . 1l x。 测 试 室 内 背 景 反射 到 测 量 空 间 的 亮 度 贡 献 应 小 于 被 测 设 备 输 出 最 小 亮 度 的 1/20 。 如 果 条 件 不 满 足 ， 则需要进行背景减法 ， 并在报告中注明 。

　　5.4 DUT 稳定时间

　　器 件 的 瞬 态 温 度 行 为 影 响 被 测 器 件 的 光 学 性 能 ， 测 试 前 DUT 在 加 电 状 态 下 应 在 测试 环 境 中 静 置 15 分 钟 ， 确 保 DUT 的 亮 度 输 出 达 到 稳 定 状 态 ， 如 果 亮 度 输 出 在 15 分 钟内 的 变 化 不 在 ± 3%范 围 内 ，则 应 注 明 亮 度 的 变 化 率 。在 整 个 测 量 过 程 中 确 保 DUT 在 标准温度和湿度的条件下为无冷凝状态 。

　　6 测量系统

　　6.1 标准坐标系

　　采 用 三 维 笛 卡 尔 坐 标 系 (x, y, z) 表 示 被 测 对 象 的 眼 盒 、眼 点 、被 测 设 备 的 出 瞳 距 离 、光测量装置的入瞳等位置关系 。 被测设备的生产厂家或供应商应指定眼点位置或出瞳距 离 。 标 准 坐 标 系 应 符 合 IEC 63145-22-10 中 的 要 求 。

　　图 1 标准坐标系示意图

　　6.2 光测量设备

　　LMD 的 光 学 镜 头 结 构 应 类 同 于 人 眼 的 入 瞳 结 构 。LMD 的 入 口 瞳 孔(孔 径 ) 的 位 置由 制 造 商 或 供 应 商 提 供 ， 一 般 为 入 瞳 前 置 。 LMD 的 光 入 口 直 径 尺 寸 应 设 置 在 3~5 mm之 间 ， 且 应 小 于 DUT 的 出 瞳 直 径 。 用 于 测 量 光 学 特 性 (例 如 亮 度 和 颜 色 ) 的 LMD 必须使用适当的光度或光谱标准进行校准 。

　　当 使 用 光 谱 仪 型 LMD ， 波 长 范 围 应 至 少 为 380~780 nm ， 光 谱 带 宽 应 不 大 于 5 nm ，波 长 精 度 应 不 大 于 0 . 5 nm 。

　　当 使 用 二 维 成 像 式 LMD (二 维 传 感 器 如 CCD 或 CMOS ) ，应 确 认 二 维 成 像 LMD的 有 效 测 量 视 场 角 ，应 确 认 二 维 成 像 LMD 的 周 边 图 像 不 存 在 渐 晕 现 象 。二 维 成 像 LMD的 分 辨 率 应 符 合 IEC63145-20-10 中 的 要 求 。

　　6.3 测试平台要求

　　6.3.1 概述

　　DUT 应 安 装 在 一 个 稳 定 的 平 台 上 ， 以 确 保 图 像 的 稳 定 性 。 应 采 用 五 维 系 统 测 试 平台 。该 平 台 由 一 个 双 轴 测 角 仪 和 一 个 正 交 的 三 轴 平 移 平 台 构 成 ，如 图 2、图 3 所 示 ， 并符 合 6.1 节 中 规 定 的 坐 标 系 。

　　标引说明：

　　1 —— DUT

　　2 —— 双 轴 测 角 仪

　　3 —— DUT 的 眼 点

　　4 —— 方 位 角

　　5 —— 正交三轴平移平台

　　6 —— 仰 角

　　7 —— LMD

　　图 2 LMD 安装设置示例

　　标引说明：

　　1 —— LMD

　　2 —— 双 轴 测 角 仪

　　3 —— 方位角

　　4 —— 正交三轴平移平台

　　5 —— DUT 的 眼 点

　　6 —— 仰 角

　　7 —— DUT

　　图 3 DUT 安装设置示例

　　注 1： 当 LMD 安 装 在 双 轴 测 角 仪 上 时 ， 仰 角 台 安 装 在 方 位 角 台 上 。

　　注 2： 部 分 DUT 会 根 据 其 方 向 改 变 虚 拟 图 像 。

　　6.3.2 双轴旋转台

　　双 轴 旋 转 台 应 能 够 测 量 球 坐 标 系 中 的 方 位 角 (水 平 ) 和 仰 角 (垂 直 ) 。 角 度 旋 转精 度 应 不 大 于 0 . 1 °。旋 转 台 可 以 在 LMD 的 入 口 瞳 孔 中 心 或 入 口 瞳 孔 后 10 毫 米 处 旋 转 。

　　6.3.3 三维平移平台

　　正交的三轴平移平台应装配在可以覆盖测量距离的范围内 ，如眼盒的尺寸 ，并在必要 时 覆 盖 双 目 DUT 的 瞳 孔 间 距 离 。 平 移 精 度 应 不 大 于 0 . 05 mm 。 三 维 平 移 平 台 也 决 定了测试的仰角和方位角的调节精度 。

　　6.4 面光源

　　面 光 源 尺 寸 应 大 于 DUT 光 学 元 件 尺 寸 ，且 出 光 口 均 匀 性 应 不 低 于 98% ，1h 内 短 期稳 定 性 应 小 于 0 . 5%，出 光 面 色 温 应 为 2856 ± 30 K，最 高 可 调 亮 度 应 不 低 于 2000 cd/m 2。面光源主要用于辅助本文件中光谱透光率和透射雾度的参数测量 。

　　6.5 设置条件

　　LMD 被 放 置 在 一 个 五 轴 的 位 移 旋 转 台 上 (双 轴 旋 转 台 和 三 轴 位 移 平 台 ) ， 如 图 2所示 。

　　LMD 的 入 瞳 应 与 制 造 商 或 供 应 商 提 供 的 DUT 眼 点 设 置 相 同 的 位 置 。 DUT 的 眼 点应 与 双 轴 旋 转 台 的 原 点 相 一 致 ， 且 DUT 的 光 轴 应 与 三 轴 位 移 平 台 的 z 轴 对 齐 ， 如 图 3所示 。

　　注 ： 例如机械手臂等可行的其他测试装置同样适用于本测试 。

　　7 测量方法

　　7.1 视场角

　　FOV 是 从 LMD 的 眼 点 位 置 开 始 测 量 。 在 FOV 测 量 中 ， LMD 的 位 置 和 旋 转 应 遵 循DUT 供 应 商 或 制 造 商 提 供 的 信 息 。测 量 方 法 是 围 绕 LMD 的 入 口 瞳 孔 或 眼 睛 的 旋 转 中心 进 行 旋 转 。 在 人 眼 中 ， 旋 转 中 心 与 虹 膜 之 间 的 距 离 约 为 10 mm ， 因 此 旋 转 中 心 可 沿DUT 光 轴 位 于 入 口 瞳 孔 后 方 约 10 mm 处 。

　　FOV 的 测 试 应 按 照 以 下 步 骤 进 行 ：

　　a) 调 整 DUT， 使 LMD 的 入 瞳 置 于 DUT 的 眼 点 位 置 ;

　　b) 全 屏 显 示 全 白 测 试 图 像 (图 A . 1 ) ;

　　c) 调 整 双 轴 测 角 仪 旋 转 中 心 处 LMD 的 入 瞳 ，将 LMD 的 光 轴 对 准 虚 像 中 心 ，然 后测量中心亮度 ; 对于每个角的位置确认是要反复进行的 。 在水平和垂直方向上可以使用欧几里得搜索法进行半步迭代法来确认每个角的位置 。

　　d) 旋 转 LMD 的 方 位 角 ， 从 中 心 向 左 或 向 右 端 水 平(保 持 仰 角 ， α=0) 到 亮 度 降 低到 标 准 阈 值 ，例 如 到 中 心 点 亮 度 值 的 50% ，记 录 两 端 水 平 角 度 ΨL 和 ΨR。水 平 视 场 角 A h计 算 方 法 按 (1)式 ;

　　(1)

　　e) 旋 转 LMD 的 俯 仰 角 ， 从 中 心 垂 直 向 上 或 向 下 旋 转 (保 持 方 位 角 ， Ψ=0 ) ， 直 到亮 度 读 数 降 低 到 标 准 阈 值 ， 例 如 到 中 心 点 值 的 50% ， 记 录 两 端 垂 直 角 度 α T 和 α B 。 水 平视 场 角 A v 计 算 方 法 按 (2) 式 ;

　　(2)

　　f) 将 LMD 方 位 角 和 俯 仰 角 从 中 心 向 对 角 线 方 向 的 左 上 角 ，右 下 角 ，右 上 角 或 左 下侧 ， 比 如 45 ° 倾 斜 角 度 (对 角 线 的 角 度 与 待 测 画 面 的 长 宽 比 相 关 ) ， 直 到 亮 度 降 低 到标 准 阈 值 , 例 如 在 中 心 点 处 的 值 的 50% 。 记 录 每 个 方 向 角 的 水 平 角 度 (ΨTL , α TL)和 (ΨBR , α BR)， 以 及 垂 直 角 度 (ΨTR , α TR)和 (ΨBL , α BL)。 水 平 视 场 角 Ad 计 算 方 法 按 (3) 式 。

　　(3)

　　g) 分 别 显 示 棋 盘 格 图 案 。

　　h) 重 复 a) 至 e) 测 量 中 心 的 对 比 度 ， 然 后 用 对 比 度 标 准 定 位 边 缘 和 每 个 角 的 位 置 ，而不是亮度 。

　　注 1： 在 对 角 线 方 向 的 情 况 下 ， 标 准 阈 值 可 以 为 25% 。

　　注 2： 当 瞄 准 眼 点 的 数 据 从 上 述 八 个 倾 斜 角 度 收 集 时 ，通 常 可 用 于 生 成 视 场 图 ， 以确 定 附 件 A 中 所 示 的 各 种 视 场 ， 如 单 目 视 场 、 总 视 场 和 重 叠 双 目 视 场 。

　　注 3： 视 场 角 的 测 量 其 他 要 求 应 符 合 IEC 63145-20-10 中 的 要 求 。

　　图 4 视场角示意图

　　7.2 眼盒

　　眼盒的分布测试应按照以下步骤进行 ：

　　a) 将 成 像 LMD 的 入 瞳 与 DUT 的 眼 点 与 运 动 阶 段 原 点 位 置 ( x = 0, y = 0, z = 0, α= 0, Ψ= 0) 匹 配 ;

　　b) 在 DUT 上 显 示 全 白 测 试 图 像 (图 A . 1 ) ;

　　c) 在 三 轴 位 移 平 台 的 x 轴 方 向 (保 持 y 轴 位 置 不 变 ) 上 移 动 LMD 的 入 瞳 到 眼 盒的 边 缘 位 置 ， 记 录 此 时 边 缘 位 置 的 坐 标 (x 1 , 0, 0) ， (x 2 , 0, 0)。 眼 盒 边 缘 的 位 置 判 断 条 件应 符 合 IEC 63145-20-10 中 的 要 求 ;

　　d) 在 三 轴 位 移 平 台 的 y 轴 方 向 (保 持 x 轴 位 置 不 变 ) 上 移 动 LMD 的 入 瞳 到 眼 盒

　　的 边 缘 位 置 ， 记 录 此 时 边 缘 位 置 的 坐 标 (y 1 , 0, 0) ， (y 2 , 0, 0)。 眼 盒 边 缘 的 位 置 判 断 条 件应 符 合 IEC 63145-20-10 中 的 要 求 ;

　　e) 通 过 前 后 移 动 三 轴 位 移 平 台 的 z 轴 位 置 改 变 视 距 ， 重 复 步 骤 b)~ 步 骤 d) ， 得 到眼 盒 的 三 维 分 布 ， 如 图 5 所 示 。

　　注 ： 眼 盒 的 测 量 要 求 应 符 合 IEC 63145-20-10 中 的 要 求 。

　　图 5 眼盒三维分布示意图

　　7.3 像素角密度

　　像 素 角 密 度 的 测 试 仅 适 用 像 素 分 布 均 匀 的 DUT ， 并 按 照 以 下 步 骤 进 行 ：

　　a) 定 位 DUT ;

　　b) 显 示 全 白 测 试 图 像 (图 A . 1 ) ;

　　c) 调 整 LMD ， 使 其 与 DUT 眼 点 处 的 入 瞳 相 匹 配 ， 并 在 指 定 的 虚 像 距 离 处 对 焦 ;

　　d) 使 用 虚 拟 图 像 中 心 的 LMD 捕 获 像 素 图 像 ， 如 图 6 所 示 ;

　　e) 对 测 量 区 域 内 的 像 素 数 进 行 计 数 ;

　　f) 像 素 角 密 度 计 算 方 法 按 (4) 式 。

　　式 中 ：

　　DL — — 像 素 角 密 度 ， 单 位 ： 像 素 每 度 (ppd);

　　N— — 测 量 区 域 内 的 像 素 数 ;

　　Ω— — 测 量 区 域 的 立 体 角 ， 单 位 ： sr 。

　　备选方法 ： 当白色圆形图案中像素个数固定时 ， 利用像素个数和观测锥的实心角度计算像素角密度 。

　　注 ： 在 像 素 正 交 排 列 规 则 的 情 况 下 ， 像 素 的 角 密 度 由 公 式 (5) 确 定 :

　　DL (5)

　　式 中 ：

　　θ— — 测 量 角 度 ;

　　n — — 测 量 角 度 θ内 的 像 素 个 数 。

　　图 6 像素角密度测量示例

　　7.4 亮度

　　该特性的测试应按照以下步骤进行：

　　a) DUT 显 示 全 白 测 试 图 像 (图 A . 1 ) ;

　　b) 调 整 LMD 的 入 瞳 位 置 至 DUT 的 眼 点 ，且 位 于 双 轴 旋 转 台 的 交 叉 点 上 ，将 LMD的光轴对准虚拟图像的中心 ;

　　c) 在 P 0 的 位 置 测 量 中 心 亮 度 Lp0 ， 如 图 7 所 示 ;

　　d) 平 均 亮 度 L av 的 计 算 方 法 按 (6) 式 。

　　L av = (Lp0 +Lp1 +… +Lp8) /9 (6)

　　图 7 亮度测量的测试位置

　　7.5 亮度不均匀性

　　亮度不均匀性的测试应按照以下步骤进行：

　　a) DUT 显示测量图案(图 A. 1);

　　b) 调整 LMD 的入瞳位置至 DUT 的眼点，且位于双轴旋转台的交叉点上，将 LMD 的光轴对准虚拟图像的中心;

　　c) 直接拍摄 DUT 显示的测量图案或旋转 LMD，得到如图 5 所示测试位置 Pi 的亮度 Li，单眼测量的亮度不均匀性 NU 计算方法按(7)式。

　　式 中 ：

　　LMax——Li 中的最大值，i = 0~ n;

　　LMin——Li 中的最小值，i = 0~ n。

　　7.6 对比度

　　对比度的测试应按照以下步骤进行 ：

　　a) 调 整 LMD 的 入 瞳 位 置 至 DUT 的 眼 点 ;

　　b) 在 全 屏 幕 白 色 模 式 和 全 屏 幕 黑 色 模 式 下 分 别 测 量 中 心 位 置 P0 的 亮 度 (图 A . 1 、 A.2 ) 。

　　对 比 度 CR 计 算 方 法 按 (8) 式 。

　　CR (8)

　　式 中 ：

　　LW — — 测 量 全 屏 幕 白 色 模 式 的 亮 度 ， 单 位 ： cd/m 2 。

　　LB — — 测 量 全 屏 幕 黑 色 模 式 的 亮 度 ，单 位 ：cd/m 2 。

　　7.7 棋盘格对比度

　　棋盘格对比度的测试应按照以下步骤进行 ：

　　a) 调 整 LMD 的 入 瞳 位 置 至 DUT 的 眼 点 ，且 位 于 双 轴 旋 转 台 的 交 叉 点 上 ，将 LMD的光轴对准虚拟图像的中心 ;

　　b) DUT 显 示 白 棋 盘 格 图 ， 如 图 8(a) 所 示 ;

　　c) 测 量 W1~W9 九 个 点 的 图 像 亮 度 值 ， 得 到 对 应 W1~W9 的 亮 度 值 LW1 ~LW9 ;

　　d) DUT 显 示 黑 棋 盘 格 图 ， 如 图 8(b) 所 示 ;

　　e) 测 量 B1~B9 九 个 点 的 图 像 灰 阶 值 ， 得 到 对 应 B1~B9 的 亮 度 值 LB1 ~LB9 ;

　　f) 计 算 棋 盘 格 对 比 度 D， 如 式 (9) 所 示 ：

　　D=LW /LB (9)

　　式 中 ：

　　LW = ( LW1 +LW2 +… +LW9) /9 (10)

　　LB = ( LB 1 +LB 2 +… +LB9) /9 (11)

　　(a) (b)

　　(a) 白棋盘格图; (b) 黑棋盘格图

　　图 8 DUT 对比度参数计算处理图

　　7.8 色彩不均匀性

　　色彩不均匀性的测试应按照以下步骤进行 ：

　　a) 使 用 与 7.4 相 同 的 步 骤 来 测 量 位 置 Pi 的 色 度 坐 标 (xi , yi) 。

　　b) 利 用 公 式 (12) 计 算 色 彩 不 均 匀 性(ui , vi) 。

　　式中：

　　i,j = 0~8。

　　7.9 光谱透过率

　　光谱透过率的测试应按照以下步骤进行 ：

　　a) 按 照 图 9 位 置 ，布 置 测 量 结 构 ，将 DUT 置 于 光 谱 式 LMD 与 均 匀 的 面 光 源 之 间 ;

　　b) 调 整 光 谱 式 LMD 位 置 ， 使 LMD 的 入 瞳 位 置 至 DUT 的 眼 点 ;

　　c) 开 启 均 匀 的 面 光 源 ， 预 热 至 可 稳 定 输 出 亮 度 ;

　　d) 使 用 光 谱 式 LMD 测 量 获 取 均 匀 的 面 光 源 通 过 DUT 的 光 谱 辐 亮 度 分 布 L v, 0 (λ) ;

　　e) 移 开 DUT ，使 用 光 谱 LMD 测 量 获 取 均 匀 的 面 光 源 通 的 光 谱 辐 亮 度 分 布 L V, ill (λ) ;

　　f) 光 谱 透 过 率 T 0/ 0 的 计 算 方 法 按 (13) 式 。

　　(13)

　　式中：

　　(14)注 ： 光 谱 透 光 率 的 测 量 和 参 数 要 求 应 符 合 IEC 63145-22-10 中 的 要 求 。

　　图 9 光谱透过率的测量布置图

　　7.10 透射雾度

　　透射雾度的测试应按照以下步骤进行 ：

　　a) 按 照 图 10 放 置 DUT 、 LMD 、 照 明 光 源 以 及 其 他 相 关 硬 件 ;

　　b) 将 照 明 光 源 的 位 置 放 置 在 DUT 的 前 方 ;

　　c) 将 LMD 置 于 DUT 的 ZLMD 处 ， 即 会 产 生 直 径 为 dm f 的 测 量 区 域 ;

　　d) 使 得 LMD 对 焦 后 即 可 进 行 测 量 ;

　　e) 测 量 点 位 的 位 置 为 P 0 ;

　　f) 透 射 雾 度 H 的 计 算 方 法 按 (15) 式 ，对 于 光 通 量 的 测 量 利 用 图 10 所 示 的 积 分 球进行测量 。

　　(15)

　　式 中 ：

　　T1— — 入 射 光 通 量 ;

　　T2— — 透 过 光 通 量 ;

　　T3— — 仪 器 散 射 光 通 量 ;

　　T4— — 散 射 光 通 量 。

　　注 ： 透 射 雾 度 的 测 量 和 计 算 具 体 方 法 请 参 考 IEC 63145-22-10 中 的 要 求 。

　　标引说明：

　　1 —— 捕光口

　　2 —— 在捕光口的测量直径

　　3 —— 积分球

　　4 —— 直 径 测 量 区 域 和 样 品 端 口 直 径 之 间 的 角 度

　　5 —— 捕 光 口 两 端 与 样 品 端 口 中 心 点 夹 角

　　6 —— 积 分 球 的 直 径

　　7 —— 样 品 端 口

　　8 —— DUT

　　9 —— LMD 在 积 分 球 处 的 测 量 场 的 直 径

　　10 —— 被 测 光 线 相 对 于 被 测 样 品 光 轴 的 角 度

　　11 —— LMD 与 积 分 球 之 间 的 距 离

　　12 —— 样 品 端 口 直 径

　　图 10 透射雾度的测量布置图

　　7.11 对比度调制

　　对 比 度 调 制 是 在 DUT 关 闭 时 测 量 通 过 DUT 的 对 比 度 调 制 。如 果 测 量 值 小 于 1， 则DUT 降 低 了 观 看 者 对 物 体 的 可 见 性 。 它 的 测 试 应 按 照 以 下 步 骤 进 行 ：

　　a) 关 闭 DUT， 利 用 面 光 源 显 示 测 量 图 案 (图 A . 3 ) ;

　　b) 得 到 参 考 对 象 的 最 大 亮 度 LM 和 最 小 亮 度 Lm ;

　　c) 对 测 试 图 的 不 同 空 间 频 率 或 条 纹 方 向 重 复 步 骤 b) ;

　　d) 如 适 用 ， 对 另 一 只 眼 重 复 上 述 步 骤 ;

　　e) 计 算 方 法 按 (16) 式 ;

　　注 ： 对 比 度 调 制 的 测 量 与 计 算 要 求 应 符 合 IEC 63145-22-10 中 的 要 求 。

　　(16)

　　7.12 杂散光

　　7.12.1 概述

　　该 测 量 方 法 的 目 的 是 在 半 球 形 照 明 下 ， 在 DUT 关 闭 的 情 况 下 ， 测 量 DUT 的 正 面杂 散 光 。除 了 LMD 方 向(不 止 是 垂 直 于 DUT 并 与 DUT 的 光 轴 对 齐 )。光 源 是 漫 射 的 ， LMD 是 定 向 的 。 如 果 这 个 测 量 结 果 很 高 ， 则 意 味 着 被 测 件 趋 于 模 糊 ， 并 且 用 户 将 从 被测件的正面观察到更多的杂散光 。

　　7.12.2 测量步骤

　　该特性的测试应按照以下步骤进行 ：

　　a) AR 显 示 如 图 11 所 示 的 矩 形 点 阵 图 ;

　　b) 测 试 设 备 移 动 到 眼 盒 中 心 位 置 ;

　　c) 分 别 计 算 两 点 本 身 亮 度 Lv 和 亮 点 区 域 外 上 下 左 右 四 个 区 域 的 亮 度 Li( i = 1~4 )，取 平 均 值 Ls ， 计 算 方 法 按 (17) 式 。

　　(17)

　　d) 计 算 杂 散 光 相 对 强 度 ， 计 算 方 法 按 (18) 式 。

　　(18)

　　图 11 AR 显示的点阵图

　　注 ： 杂 散 光 的 测 量 其 他 要 求 应 符 合 IEC 63145-22-10 中 的 要 求 。

　　附 录 A

　　(规范性)

　　测试图像示例

　　A.1 亮 度 及 其 均 匀 性 、 对 比 度 等 参 数 测 试 图 像

　　图 A.1 标准白测试图像

　　图 A . 2 标 准 黑 测 试 图

　　A.2 棋 盘 格 对 比 度 参 数 测 试 图 像

　　图 A.3 5×5 中心亮(暗)棋盘格
