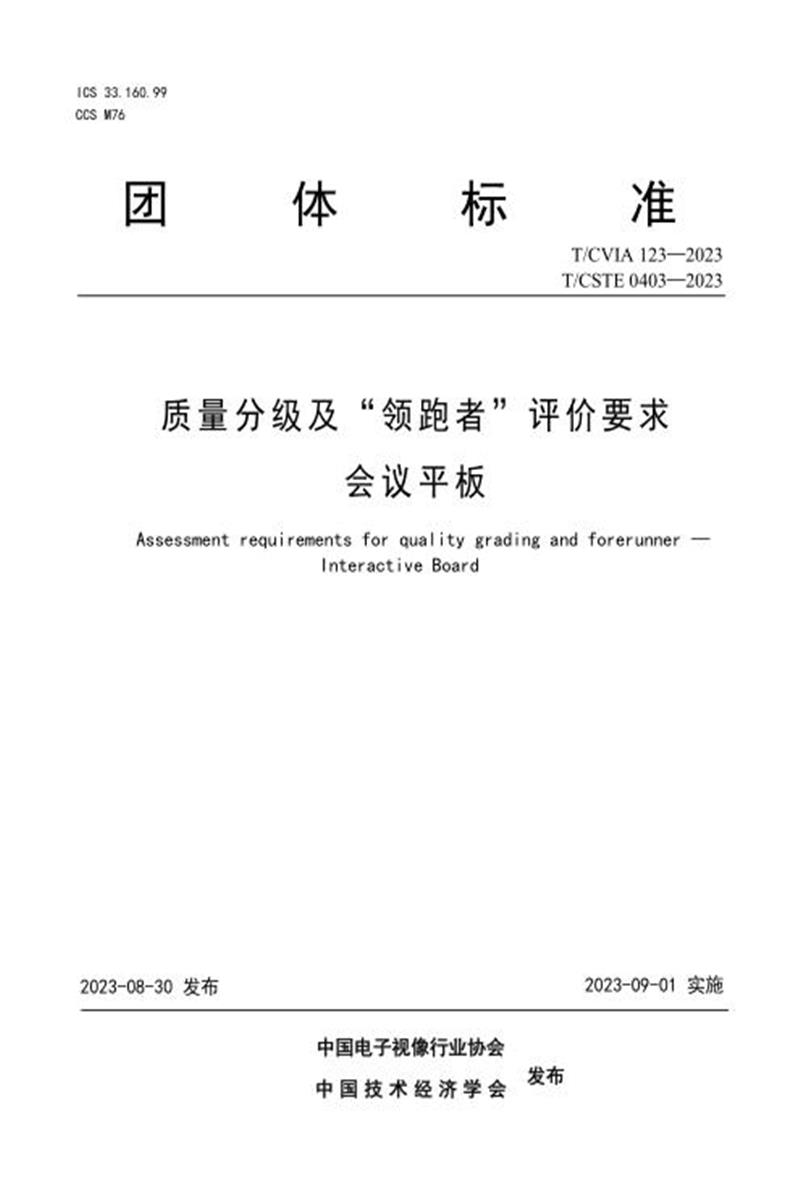

团 体 标 准
T/CVIA 123—2023
T/CSTE 0403—2023
质量分级及“ 领跑者 ”评价要求
会议平板
Assessment requirements for quality grading and forerunner — Interactive Board
中国电子视像行业协会
中 国 技 术 经 济 学 会 发布
版权保护文件
版权所有归属于该标准的发布机构。除非有其他规定，否则未经许可，此发行物及其章节不得以其他形式或任何手段进行复制、再版或使用，包括电子版，影印件，或发布在互联网及内部网络等。使用许可请与发布机构获取。
前 言
本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》和 T/CAS 700—2023、T/CSTE 0321—2023《质量分级及“领跑者”评价标准编制通则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国电子视像行业协会和企业标准“领跑者”工作委员会提出。
本文件由中国电子视像行业协会、中国技术经济学会归口。
本文件起草单位：北京泰瑞特检测技术服务有限责任公司、广州视臻信息科技有限公司、四川虹信软件股份有限公司、四川长虹电子控股集团有限公司、中国标准化研究院、中国标准化协会、杭州海康威视数字技术股份有限公司、青岛海信商用显示股份有限公司、京东方智慧物联科技有限公司.
本文件主要起草人：郝亚斌、冯晓曦、彭健锋、董敏、刘红波、陈宇、赵静、毛泽杰、熊凯、古意昌、王童、李禄均、王天宇、李海翔、彭妍妍、蔺昊欣、于经尧、郭雪梅、钱晨、胡臻、肖博、陈家胜、任远。
本文件为首次发布。
质量分级及“领跑者”评价要求 会议平板
1 范围
本文件规定了会议平板(具有触摸功能，通过人与设备进行交互操作的会议显示终端)产品质量及企业标准水平的基本要求、评价指标及要求、评价方法及等级划分和产品质量分级。
本文件适用于会议平板产品质量及企业标准水平评价。相关机构开展质量分级和企业标准水平评价、 “领跑者”产品评价以及相关认证时可参照使用，相关企业在制定企业标准时也可参照本文件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 4943.1 信息技术设备安全 第 1 部分：通用要求
GB/T 7921 均匀色空间和色差公式
GB/T 9254 信息技术设备的无线电骚扰限值和测量方法
GB/T9401-1988 传声器测量方法
GB/T12060.5-2011 声系统设备 第 5 部分扬声器主要性能测试方法
GB/T14277 音频组合设备通用规范
GB/T15381 会议系统电及音频的性能要求
GB 17625.1 电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16A)
GB/T18910.11 液晶显示器件 第 1-1 部分：术语和符号
GB/T18910.61-2012 液晶显示器件 第 6-1 部分：液晶显示器件测试方法 光电参数
GB/T36480-2018 信息技术 紧缩嵌入式摄像头通用规范
GYJ 25 厅堂扩声系统声学特性指标
SJ/T 11343 数字电视液晶显示器通用规范
SJ/T 11348-2016 平板电视显示性能测量方法
SJ/T 11694.1 交互式电子白板技术规范 第 1 部分：红外交互式电子白板
3 术语和定义
GB/T 18910.11-2012 、GB/T 18910.61-2012、SJ/T 11348-2016、SJ/T 11694.1-2017 界定的术语和定义适用于本文件。
4 基本要求
4.1 近三年，企业无较大及以上质量、环境、安全等事故。
4.2 企业应未列入国家信用信息严重失信主体相关名录。
4.3 企业可根据 GB/T 19001 、GB/T 23331 、GB/T 24001 、GB/T 45001 建立并运行相应质量、能源、环境和职业健康安全等管理体系，鼓励企业根据自身运营情况建立其他高水平的相关管理体系;
4.4 产品应为量产产品，会议平板质量分级及“领跑者”标准应满足国家强制性标准及相关会议平板(产品标准)规定的要求。
5 评价指标及要求
5.1 评价指标分类
5.1.1 会议平板评价指标体系包括基础指标、核心指标和创新性指标。
5.1.2 基础指标包括谐波电流发射限制、无线电骚扰限制、静电、安全性。
5.1.3 核心指标包括亮度、亮度均匀性、色域(NTSC)、色准、触控点数、触控精度、线性度、书写延
时、声压级、声频响、声失真、摄像头视场角、摄像头分辨率、摄像头解析力、频率响应、自由场灵敏度、无线投屏分辨率、无线投屏画面延迟;核心指标分为三个等级，包括先进水平，相当于企业标准排行榜中 5 星级水平;平均水平，相当于企业标准排行榜中 4 星级水平;基准水平，相当于企业标准排行榜中 3 星级水平。
5.1.4 创新性指标包括智能取景、声源定位、AI 降噪、板书字形识别，可划分成先进水平和平均水平两个等级，其中先进水平相当于企业标准排行榜中的 5 星级水平，平均水平相当于企业标准排行榜中 4 星级水平。
5.2 评价指标体系框架
5.2.1 会议平板评价指标体系框架符合表 1 的规定。
表 1 会议平板评价指标体系框架
6 评价方法及等级划分
6.1 对具体产品企业标准的全部指标进行综合评价，评价结果划分为先进水平(5 星级)、平均水平(4 星级)、基准水平(3星级)，划分依据见表 2。
6.2 综合评价满足表 1 中先进水平要求的企业标准为先进水平(5星级)，企业标准进入所对应具体产品的企业标准“领跑者”入围名单。
6.3 综合评价满足表 1 中平均水平要求的企业标准为平均水平(4 星级)。
6.4 综合评价满足表 1 中基准水平要求的企业标准为基准水平(3 星级)。
表2 指标评价要求及等级划分
7 产品质量分级
7.1 满足表 2 中先进水平标准等级要求的产品为 5 星级产品，即“领跑者”产品。
7.2 满足表2 中平均水平标准等级要求的产品为 4 星级产品，即“优质”产品。
7.3 满足表2 中基准水平标准等级要求的产品为 3 星级产品，即“达标”产品。
附录 A
(规范性)
谐波电流发射限值指标要求
A.1 分类
按 GB 17625.1-2012 中第 5 章规定，谐波电流限值设备分类如下：
Λ类：
——平衡的三相设备;
——家用电器，不包括列入 D 类的设备;
——工具，不包括便携式工具;
——白炽灯调光器;
——音频设备。
未规定为 B、C、D 类的设备均应视为 A 类设备。
注 1：对供电系统有显蓍影响的设备,在本部分未来的版本巾可能会重新分类。需要考虑的因素包括：
——在用设备的数量;
——使用持续时间;
——使用的同时性;
——消耗的功率;
——谐波频谱，包括相位。
B 类：
——便携式工具;
——不属于专用设备的弧焊设备。
C 类：
——照明设备。
D 类：
按 GB 17625.1-2012 中 6.2.2 的要求,规定功率不大于 600W 的下列设备：
——个人计算机和个人计算机显示器;
——电视接收机。
注 2 ：考虑注 l 屮所列出的因素,对于那些对公用供电系统有显著影响的设备，保留 D 类限值。
A.2 要求
按 GB 17625.1-2012 中 7.4 要求，对于 D 类设备，谐波电流和功率应按照 GB 17625.1-2012 中 6.2.2的规定进行测量。按照 GB 17625.1-2012 中中 6.2.3 和 GB 17625.1-2012 中 6.2.4 规定的要求，各次谐波电流应不超过表 A.3 给出的限值。
表 A.1 A 类设备的限值
表 A.2 C 类设备的限值
表 A.3 D 类设备的限值
附录 B
(规范性)
判断依据/方法
B.1 显示性能
B.1.1 色准
a) 将被测试设备调整到对应的图像模式;
b) 输入表 3 中的 24 张标准测试画面，使用仪器测量屏幕中心位置每种颜色的色坐标，并做记录;
c) 计算出各颜色在标称色域的Delta E2000 值(计算公式引用GB/T 7921-2008);
d) 测量结果用各颜色ΔE2000 的平均值表示。
表 3 标准测试画面(24 张)
B.2 触控性能
B.2.1 触控点数
触控点数测试步骤如下：
a) 打开画图软件，进入空白界面
b) 使用多个间距大于5cm的触摸体，在有效区域内画线，观察按画线轨迹显示出的线条数量。
c) 检查记录测试结果。
B.2.2 触控精度测量
触控精度测量步骤如下：
a) 将被测的触控模组以及对应控制卡连接到测试设备;
b) 使用测试设备，将ɸ7mm 铜柱安装至机械臂上(铜柱需要接地)，铜柱靠近触摸面的圆形截面和屏幕的起始距离至少 10mm，控制机械臂在 Z 轴方向驱动铜柱向屏幕靠近，直到ɸ7mm 铜柱的圆形截面接触触摸面(要求铜柱垂直于触摸面，铜柱圆形面和触摸面完全接触)，测试位置参考图 2 所示的 13 个测试点;
c) 触摸下压保持时间 100ms、300ms 各测试一次;
d) 记录触控模组上报的所有报点坐标;
e) 记录设备仪器记录的标准物理坐标;
f) 根据每个报点坐标与标准物理坐标，按公式(1)计算，取 d0 最大值：
d (1)
式中：
d0——报点坐标与标准物理坐标的距离，d0 ≥0，单位为毫米(mm);
(x,y)——标准物理坐标;
(x’,y’)——报点坐标。
图 2 点击精度测试点位置
注：标号为 5、10、11、12、13 的五个点为非边缘点，其余点为边缘点。
测试主动电容笔点击精度，可将以上ɸ7mm 铜柱调整为主动电容笔(主动电容笔垂直于触控模组屏幕面，笔尖接触触控模组屏幕面)，按以上方式步骤进行测试即可。
B.2.3 线性度测量
线性度测量步骤如下:
a) 将被测的触控模组以及对应控制卡连接到表 15 的测试设备;
b) 使用表 15 的测试设备，将ɸ7mm 铜柱安装至机械臂上(铜柱需要接地)，铜柱靠近触摸面的圆形截面和触摸面的起始距离至少 10mm，控制机械臂在 Z 轴方向驱动铜柱向触摸面垂直靠近，直到ɸ7mm 铜柱的圆形面接触触摸面(要求铜柱垂直于触摸面，铜柱圆形截面和触摸面完全接触)，按照图 3 的轨迹示意(标号
为 5、6、7、8 的四条线为非边缘线，其余标号的线为边缘线)，操纵铜柱在触摸面上划线，速度 l00mm/s.、 300mm/s 各测试一次;
c) 记录触控模组上报的所有报点坐标;
d) 根据实际的物理划线轨迹，得出实际划线的直线函数：
ai*x+bi*y+ci=0
(ai 、bi、ci 为以及 1~8 号线分别算出来后的系数，i=1~8)
e) 根据每个报点坐标值，按公式(2)计算，得到每个所报的触控坐标点到实际划线的垂直距离，取其中最大值：
di =| ai * x'+bi * y'+ci
式中：
di——1~8 号线中，各自划线的报点坐标到实际物理划线线段的垂直距离距离(i=1~8)，di ≥0，单位
为毫米(mm);
ai 、bi、ci——根据 1~8 号物理划线算出的直线函数 ai*x+bi*y+ci=0(i=1~8)里面的系数; (x’,y’)——报点坐标。
图 3 线性度测试示意图
注：四边的线(标号为 1、2、3、4)为边缘线，其余为非边缘线。
B.2.4 书写延时测量
书写延时按如下方法进行测试：
——打开会议平板的书写软件;
——在会议平板上水平放置标尺滑轨，标尺最小分辨力不超过 1mm;
——画线笔通过标尺滑轨连接在驱动电机上;
——让驱动电机拉动画线笔在会议平板上与标尺平行以速度 V mm/ms 画线;——画线笔与实际会议平板
显示的线轨迹之间的距离差为 S mm;
——用相机抓拍整个过程，抓拍张数为 N，N 不小于 5 次。
图 4 延迟测试原理示意图计算延迟时间 t：
t = S / V
分别计算 N 次的延迟时间 t1，t2，t3，…… , tN
平均延迟时间为： Δt = (t1 + t2 + t3 + …… + tN) / N
Δt 应不超过标准要求。
B.3 无线传屏
B.3.1 分辨率
a )按产品说明书，个人电脑通过软件或者传屏器将屏幕同屏到会议平板上。
b)确认传屏的画面分辨率和帧率。
B.3.2 画面延时
a) 按产品说明书，个人电脑通过软件或者传屏器将屏幕同屏到会议平板上。
b) 传屏中，电脑播放1080p高清视频，电脑使用浏览器打开在线毫秒级计时
(http://www.cstimer.net/new/)开始计时，将传屏电脑与机器放置在一起，使用手机进行快速连拍
c) 计算延时时间，传屏延时时间=电脑计时器时间-机器计时器时间)
B.4 AI 功能
B.4.1 智能取景
a)按产品说明书，打开智能取景功能
b)确认摄像头画面是否可以跟据画面中的人像变化，调整画面取景范围。
B.4.2 声源定位
a)按产品说明书，打开声源定位功能
b)确认摄像头画面是否可以根据主讲人的方位自动聚焦到主讲人。
B.4.3 AI 降噪
a)按产品说明书，进入 MIC 录音。
b)播放会议室常见噪声，检查录音结果，是否有将噪音滤掉。
B.4.4 板书字形识别
依据产品说明书，进入板书界面确认手写识别功能，通过手绘方式确认是否具备数字、英文、汉字、几何图形识别并转换为标准字形
