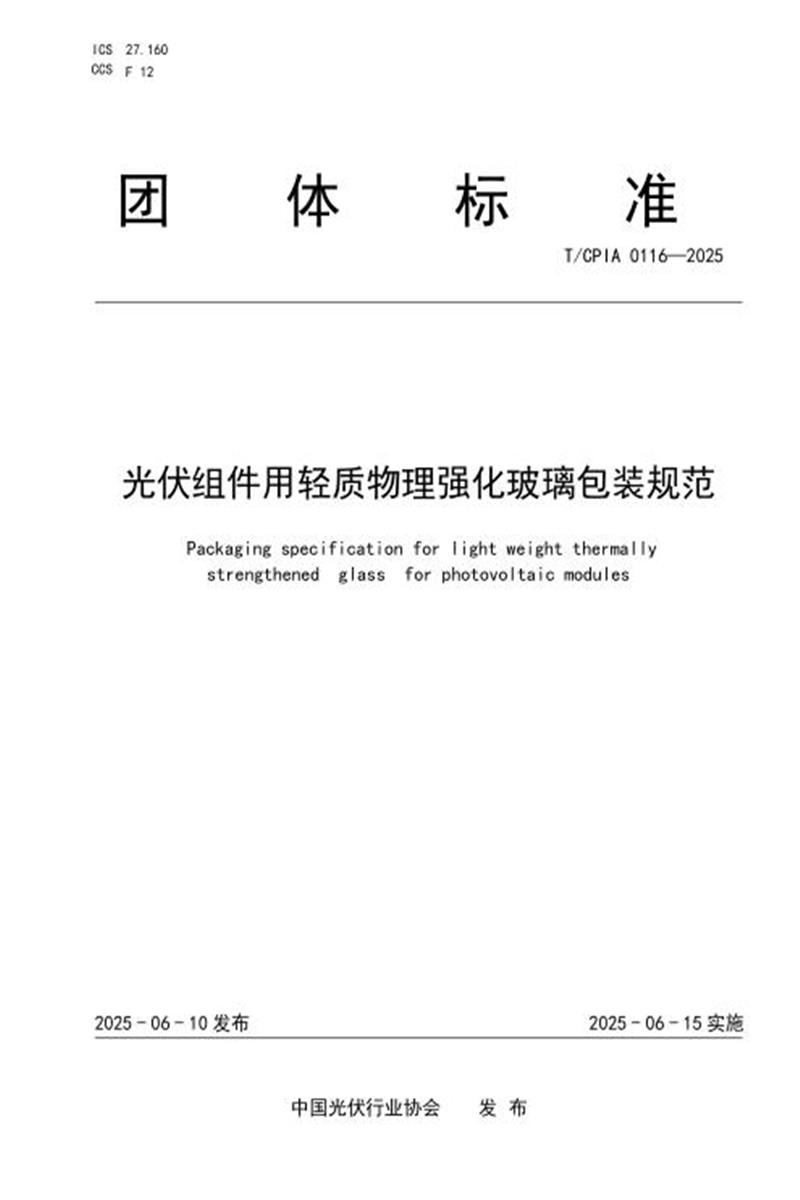

团 体 标 准
T/CP IA 0116—2025
光伏组件用轻质物理强化玻璃包装规范
Packaging specification for light weight thermally
strengthened glass for photovoltaic modules
2025 - 06 - 10 发布 2025 - 06 - 15 实施
中国光伏行业协会 发 布
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国光伏行业协会标准化技术委员会提出并归口。
本文件起草单位：福莱特玻璃集团股份有限公司、中国电子技术标准化研究院、浙江嘉福玻璃有限公司、无锡市检验检测认证研究院、横店集团东磁股份有限公司、上海晶澳太阳能科技有限公司、通威太阳能(合肥)有限公司、浙江晶科能源有限公司、正泰新能科技有限公司、英利能源发展有限公司。
本文件主要起草人：赵晓非、田密、段少静、高峰、王玮、姚斌、邹正阳、单演炎、陈光、张勇、王新星、郭志球、佟云飞、麻超。
光伏组件用轻质物理强化玻璃包装规范
1 范围
本文件规定了光伏组件用轻质物理强化玻璃包装的术语和定义、分类、要求、测试方法和检验规则。本文件适用于厚度在1.6mm~2.5mm范围内的光伏组件用轻质物理强化玻璃的包装。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 4857.2—2005 包装 运输包装件基本试验 第2部分：温湿度调节处理
GB/T 5183—2005 叉车 货叉 尺寸
GB/T 18354—2021 物流术语
GB/T 34328—2017 轻质物理强化玻璃
3 术语和定义
下列术语和定义适用于本文件。
3.1
包装材料 packaging material
用于制造包装容器和构成产品包装的材料 (如:木材、金属、塑料、纸等)。
3.2
托盘 pallet
在运输、搬运和存储过程中，将物品规整为货物单元时，作为承载面并包括承载面上辅助结构件的装置。
[来源：GB/T 18354—2021，5.46]
3.3
单次托盘 disposable pallet
用于盛放物品，仅供单次运输装卸、运输及仓储的托盘，多为木托盘。
3.4
回收托盘 recycled pallet
用于盛放物品，且满足再次使用不会对运输装卸、运输、仓储及物品质量造成影响的金属托盘或其他可回收材料的托盘。
3.5
内包 inner packing
与物品直接接触的包装方式。
3.6
外包 outer packing
内包完成后，于内包基础上再次进行包装的包装方式。
3.7
衬纸 inter leaf paper
在轻质物理强化玻璃包装、 运输、储存中，用于保护玻璃、防止玻璃表面擦伤而垫在玻璃之间的纸。
4 分类
光伏组件用轻质物理强化玻璃包装按照用途分为前板玻璃和背板玻璃。
光伏组件用轻质物理强化玻璃包装按照包装类型分为有衬纸包装和无衬纸包装。
5 要求
5.1 环境要求
环境要求见表2。
表 1 环境要求
5.2 包装要求
5.2.1 外观要求
5.2.1.1 采用托盘对产品进行包装与运输后，外观整体应呈现规整的长方体结构。
5.2.1.2 托盘尺寸应根据玻璃的大小进行合理设计，托盘质量及样式应同时满足供需双方商定要求，
托盘叉运要求托盘底部(长边方向)弯曲度应不大于 0.5 %。
5.2.1.3 内包应具备足够的耐压、耐热、耐潮等功能。
5.2.1.4 外包应具备一定的韧性、缓冲作用及抗震动性能， 以保证在运输过程中玻璃不易损坏。
5.2.1.5 外包应粘贴标识，标识应清晰、易读，并包含供需双方商定所应显示的内容。
5.2.2 步骤及要求
玻璃包装可采用供需双方所商定的包装样式，应满足以下顺序及要求：
1) 内包裹包：包装内干燥剂、衬纸、防震板等包装材料，其中干燥剂应放置于内包装顶部，数量视运输方式、距离、环境而定，但不应少于 12 包(50g/包);通过塑料薄膜将玻璃整体包裹，并用胶带密封;
2) 内包捆扎：用捆扎带将上述包装进行捆扎固定，一般情况下，采用无衬纸包装方式时需进行内包捆扎，根据供需双方商定捆扎方式;
3) 外包裹包：使用护角、立柱、压条等支撑物应进一步进行包装，通过包装材料达成抗冲击、缓冲、防震的目的;
4) 外包捆扎：用捆扎带将包装捆扎固定成整体，便于运输装卸、运输及仓储。
5.2.3 包装方式
5.2.3.1 不同规格的玻璃的包装片数宜按表 3 选取。
表 2 不同规格包装片数
表 2 不同规格包装片数(续)
5.2.3.2 对于包装衬纸的要求：若采用单次托盘(木托盘)，宜采用有衬纸的包装类型;若采用回收
托盘，对于有无衬纸不做具体要求， 以供需双方商定为主。
6 测试方法
6.1 环境测试
6.1.1 温度测量
按GB/T 4857.2—2005执行。
6.1.2 湿度测量
按GB/T 4857.2—2005执行。
6.2 包装测试
6.2.1 外观质量检验
将托盘置于平坦的地面上，在包装过程中依次观察内包、外包情况。
6.2.2 静载测试
在平坦的地面上将包装件堆垛至 4 层，放置时间不少于 6h。满足测试条件后，检查包装质量。
6.2.3 动载测试
在平坦的地面上将包装件堆叠固定为上下 2 层，使用叉车叉运;叉车中途转向或掉头不少于 4 次，
单次行驶距离不小于 50 米，累计行驶不小于 200 米。将包装放置回平坦的地面，检查包装质量。
6.2.4 托盘弯曲度测试(无衬纸包装)
6.2.4.1 将包装件放置在平坦的地面上，堆叠固定为上下 2 层，使用叉车平稳抬起并悬停，从叉车行
驶正前方观测托盘底部变形情况，叉车货叉规格应符合 GB/T 5183—2005 中 3.1 规定。
6.2.4.2 将没有弹性的尼龙线置于托盘顶部棱边的两侧顶点并拉直，测量托盘顶部整条棱边与尼龙线
之间的最大间距，计算出弯曲度，如图 1。
6.2.4.3 以弧高与弦长之比所得结果的百分比来表示弯曲度。
标引序号说明：
1——弦长;
2——弧高;
3——托盘。
图 1 托盘弯曲度测试示意图
7 检验规则
7.1 检验项目
检验项目包括环境测试外观质量、静载测试、动载测试、弯曲度测试等。
7.2 分批和抽样
7.2.1 外观检验执行全检，对不符合外观要求的应更换包装或重新进行包装。
7.2.2 静载测试、动载测试、弯曲度测试按表 4 分批和随机抽样。
表 3 抽样表
单位为：件
7.3 判定规则
7.3.1 对于环境测试，判定标准参考 5.2 中要求。
7.3.2 包装质量根据情况分为 A、B、C 三级，其中：A 类包装质量优良;B 类包装质量合格;C 类包装
质量不合格，应重新进行包装;具体判断规则如表 5。
表 4 判断规则
参 考 文 献
[1] GB/T 17841—2008 半钢化玻璃
[2] GB/T 36911—2018 运输包装指南
[3] GB/T 16546—2020 定形耐火材料包装、标志、运输、储存和质量证明书的一般规定
[4] GB 11614—2022 平板玻璃
[5] JC/T 513-1993 平板玻璃木箱包装
