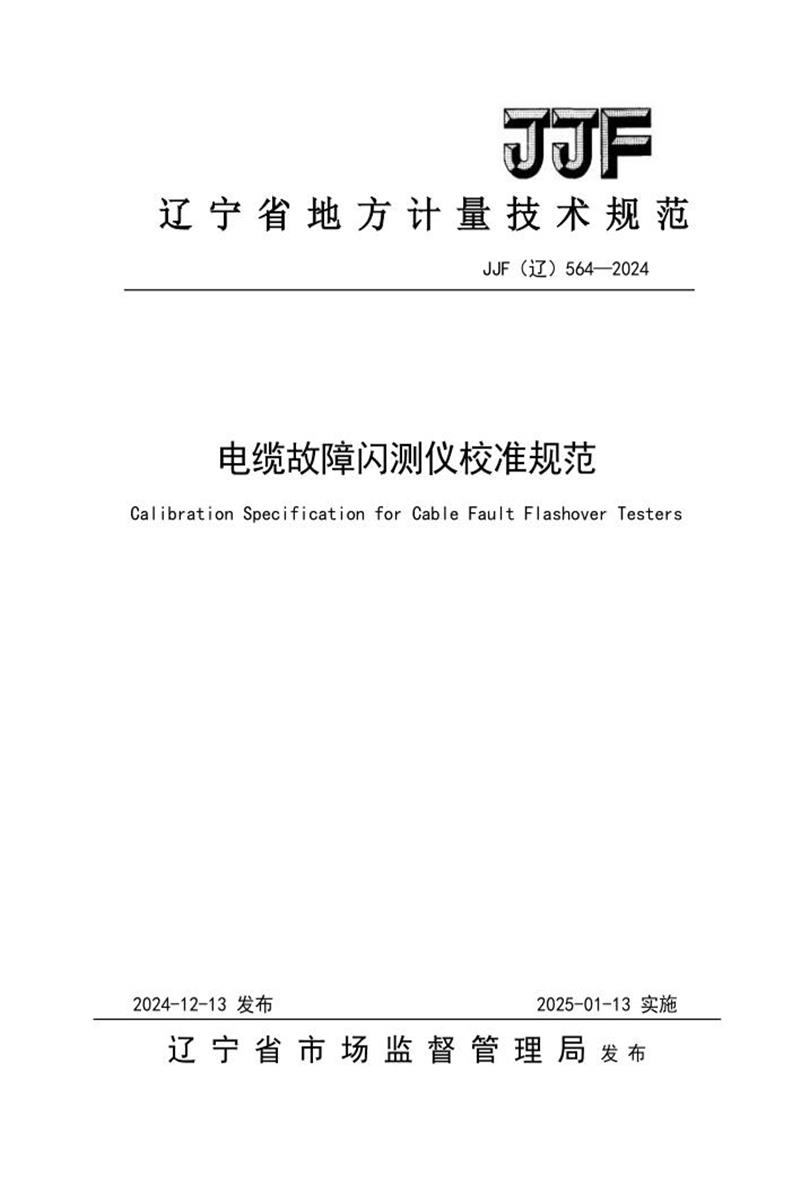

辽宁省地方计量技术规范
JJF（辽）564—2024
电缆故障闪测仪校准规范
Calibration Specification for Cable Fault Flashover Testers
2024-12-13 发布2025-01-13 实施
辽宁省市场监督管理局发布
JJF(辽)564-2024
电缆故障闪测仪校准规范
Calibration Specification for Cable Fault
Flashover Testers
归口单位：辽宁省市场监督管理局
主要起草单位：大连计量检验检测研究院有限公司
参加起草单位：中石化（大连）石油化工研究院有限公司
大连市市场监管综合行政执法队
中车长春轨道客车股份有限公司
本规范委托大连计量检验检测研究院有限公司负责解释。
JJF(辽)564-2024
JJF(辽)564-2024
本规范主要起草人：
李玮（大连计量检验检测研究院有限公司）
孙艳(大连计量检验检测研究院有限公司）
颜琰(大连计量检验检测研究院有限公司）
姜欣怡(大连计量检验检测研究院有限公司）
参加起草人：
张洪阳（中石化（大连）石油化工研究院有限公司）
龚子亮（大连市市场监管综合行政执法队）
张俊（中车长春轨道客车股份有限公司）
JJF(辽)564-2024
I
目录
引言...............................................................................................................................................II
1 范围.............................................................................................................................................. 1
2 引用文件.......................................................................................................................................1
3 术语和定义...................................................................................................................................1
3.1 开路故障....................................................................................................................................1
3.2 低阻故障....................................................................................................................................1
3.3 高阻故障....................................................................................................................................1
3.4 短路故障....................................................................................................................................1
3.5 低压脉冲法................................................................................................................................1
3.6 脉冲电流法................................................................................................................................1
4 概述.............................................................................................................................................. 2
5 计量特性......................................................................................................................................2
5.1 故障测试距离.............................................................................................................................2
5.2 光标移动步长.............................................................................................................................2
6 校准条件......................................................................................................................................2
7 校准项目和校准方法.................................................................................................................... 3
7.1校准项目.................................................................................................................................... 3
7.2 校准方法................................................................................................................................... 3
7.2.1 外观及功能正常性检查..........................................................................................................3
7.2.2 故障测试距离..........................................................................................................................4
7.2.3 光标移动步长..........................................................................................................................4
8 校准结果表达...............................................................................................................................5
9 复校时间间隔...............................................................................................................................5
附录A 校准结果的不确定度评定示例............................................................................................6
附录B 原始记录格式...................................................................................................................... 9
附录C 校准证书内页格式............................................................................................................. 10
JJF(辽)564-2024
II
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、
JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编
制而成。
本规范为首次发布。
JJF(辽)564-2024
1
电缆故障闪测仪校准规范
1 范围
本规范适用于电缆故障闪测仪的校准。
2 引用文件
本规范引用了下列文件：
DL/T849.1-2019电力设备专用测试仪器通用技术条件第1部分：电缆故障闪测仪
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3 术语和定义
3.1 开路故障open-circuit fault
电缆有一芯或数芯导体开路或金属护层断裂导致工作电压不能传输到电缆终端，或
电缆终端负载能力较差导致的故障。
3.2 低阻故障low-resistance fault
电缆相间或相对地的绝缘受损，绝缘电阻小于100 Ω的故障。
3.3 高阻故障high-resistance fault
相对于低阻故障，电缆相间或相对地的故障电阻较大，需施加高压闪络后才能进行
测量的故障。
3.4 短路故障short-circuit fault
电缆相间或相对地直接短接，是低阻故障的特殊形式。
3.5 低压脉冲法low voltage pulse method
在电缆一端注入低压脉冲信号，通过检测该入射信号和反射信号的时间差计算出故障
距离的一种方法。
3.6 脉冲电流法pulse current method
JJF(辽)564-2024
2
向电缆施加高压使故障点击穿，通过接收并测量故障点放电产生的电流行波信号计算
出故障距离的一种方法。
4 概述
电缆故障闪测仪（以下简称闪测仪）基于行波测距原理，用于电缆故障粗测定位，由
控制单元、脉冲发生单元、脉冲采样单元、输入单元、显示单元等组成，原理框图如图1所
示。闪测仪一般具有低压脉冲法、脉冲电流法和弧反射法三种测量模式。低压脉冲法测量
模式下，闪测仪可实现对低阻、短路、开路故障距离的探测；脉冲电流法和弧反射法测量
模式下，闪测仪借助高压电源，可实现对高阻故障距离的探测。
图1 电缆故障闪测仪原理框图
5 计量特性
5.1 故障测试距离
最大允许误差：±（0.5%×L+1 m），其中：L 为电缆故障点到测试端的距离，L≥20
m。
注：闪测仪最大故障测试距离一般不小于20 km。
5.2 光标移动步长
不大于故障测试距离最大允许误差的1/5。
注：以上指标不是用于合格性判断的依据，仅供参考。
6 校准条件
6.1 环境条件
6.1.1 环境温度：（20±10）℃；
6.1.2 相对湿度：≤ 80%；
6.1.3 电源电压：220 （1±10%）V；
6.1.4 电源频率：50（1±1%）Hz；
JJF(辽)564-2024
3
6.2 测量标准及其他设备
6.2.1 函数发生器
频率可调节范围不小于5 MHz，输出幅值不小于10 Vpp，具备连续脉冲方波输出功能，正
负极性可变，输出脉冲周期最大允许误差小于被校闪测仪距离测量最大允许误差换算为时间
值的1/3。
6.2.2 其他设备
试验电缆，电压等级10 kV，长度20 m。
7 校准项目和校准方法
7.1校准项目
闪测仪的校准项目见表2 。
表2 闪测仪校准项目
序号校准项目计量特性校准方法
1 故障测试距离5.1 7.2.2
2 光标移动步长5.2 7.2.3
7.2 校准方法
7.2.1 外观及功能正常性检查
a)闪测仪外观应完好，无明显变形和损伤；各按键及开关操作灵活；显示清晰完整；
各测量功能正常。
b)校准前应对测试盲区进行试验，可采用试验电缆法或函数发生器法。
1) 试验电缆法
试验电路连接如图2所示，闪测仪输出端和输入端分别与试验电缆的线芯和绝缘层连接。
分别在试验电缆终端设置短路和开路故障情况下，用低压脉冲法进行试验，闪测仪应能正
确记录波形，并显示故障距离。
图2 试验电缆法接线图
JJF(辽)564-2024
4
2) 函数发生器法
试验电路连接如图3所示，模拟电缆故障测量点为20 m，闪测仪选择脉冲电流法测量模
式，函数发生器输出连续正脉冲信号，输出信号周期T 按公式（1）计算，闪测仪应能正确
记录波形，并显示故障距离。
图3 函数发生器法示意图
v
T LS 2 （1）
式中：
T——函数发生器输出脉冲信号的周期，μs；
S L ——故障测试距离校准值，m；
——电波传输速率，m/μs。
7.2.2 故障测试距离
校准点选择：一般选20m、10% L
max、50% L
max、100% L
max四个校准点，其中L
max是被校闪测仪
最大故障探测距离，也可按照客户要求选择校准点。按照7.2.1条中b）部分2)方法，对闪测
仪故障测试距离进行校准。
在闪测仪上读取故障距离测试值X L ，按公式（2）计算故障距离测试误差。
X S L L L (2)
式中：
L——被校闪测仪故障距离测试误差，m；
X L ——被校闪测仪故障测试距离显示值，m；
S L ——故障测试距离校准值，m。
改变输出脉冲极性，重复上述步骤，对负极性故障测试距离进行校准。
改变校准点，重复上述步骤，对其他校准点进行校准。
7.2.3 光标移动步长
与故障测试距离校准同步进行，按照7.2.1条中b）部分2)方法，闪测仪正确显示测试波
形时，将波形放大至最大状态，记录光标最小移动步长。
JJF(辽)564-2024
5
8 校准结果表达
校准结果应在校准证书上反映，校准证书应至少包括以下信息：
a）标题，如“校准证书”；
b）实验室名称和地址；
c）进行校准的地点（如果与实验室的地址不同）；
d）证书或报告的唯一性标识（如编号），每页及总页数的标识；
e）客户的名称和地址；
f）被校对象的描述和明确标识；
g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收
日期；
h）如果与校准结果的有效性和应用有关时，应对被校样品的抽样程序进行说明；
i）校准所依据的技术规范的标识，包括名称及代号；
j）本次校准所用测量标准的溯源性及有效性说明；
k）校准环境的描述；
l）校准结果及其测量不确定度的说明；
m）对校准规范的偏离的说明；
n）校准证书和校准报告签发人的签名、职务或等效标识；
o）校准结果仅对被校对象有效的声明；
p）未经实验室书面批准，不得部分复制证书或报告的声明。
校准结果的不确定度评定示例见附录A，校准原始记录格式见附录B，校准证书（报告）
内页格式见附录C。
9 复校时间间隔
建议闪测仪复校时间间隔为1 年。
JJF(辽)564-2024
6
附录A 校准结果的不确定度评定示例
A.1 概述
电缆故障闪测仪，最大故障测试距离50 km，故障测试距离最大允许误差±1%，以故障
测试距离50 km为例，对其校准结果的不确定度进行评定。其中电波传输速率172 m/μs，故
障距离50 km对应脉冲信号的周期为581.40 μs。
A.1.1 环境条件
温度：23℃，相对湿度：55%。
A.1.2 测量标准
函数发生器，最大幅值20 Vpp；频率范围1μHz~100MHz，周期最大允许误差±1×10-5。
A.2 测量模型
按照7.2.1条中b）部分2)方法，闪测仪故障测试距离误差校准的测量模型如公式（A.1）。
X S X 2
L L L L T (A.1)
式中：
L——被校闪测仪故障距离测试误差，m；
X L ——被校闪测仪故障测试距离显示值，m；
T ——函数发生器输出脉冲信号的周期，μs；
S L ——故障测试距离校准值，m；
——电波传输速率，m/μs。
灵敏系数
x
L L
C L X
=1 86m/ s
2
T
C L T
A.3 标准不确定度评定
A.3.1 由测量重复性引入的不确定度分量( ) 1 X u L 的评定
在重复性测量条件下，多次测量结果见表A.1。
表A.1 重复性测量结果
序号1 2 3 4 5
显示值LXi/m 50397.0 50397.5 50397.3 50397.2 50397.0
序号6 7 8 9 10
显示值LXi/m 50397.4 50397.0 50397.2 50397.3 50397.5
JJF(辽)564-2024
7
测量结果的算术平均值为
10
1
X 10 X
1
i
i L L =50397.24 m
单次测量结果实验标准差为
n
i
i L L
n
s L
1
2
X 1 X X
1 （ ） （ ）=0.34 m
所以由测量重复性引入的不确定度分量为
u1(LX ) =s( LX)=0.34 m
A.3.2 由被校闪测仪距离测量读数分辨力引入的不确定度分量( ) 2 X u L 的评定
被校闪测仪分辨力0.1m，半宽度为0.05m，服从均匀分布，由分辨力引入的不确定度分
量为
3
0.05m
2 X u（L ） =0.029 m
由于( ) 1 X u L ＞ ( ) 2 X u L ，故由被校闪测仪分辨力引入的不确定度不予考虑。
A.3.3 由函数发生器输出周期误差引入的不确定度分量( ) S u L 的评定
函数发生器输出周期为581.40 μs的脉冲信号，周期最大允许误差为±0.006μs，服从均
匀分布，由函数发生器输出周期误差引入的不确定度分量为
3
( ) 0.006 S
u L s
=0.004 μs
A.4 标准不确定度分量表
标准不确定度分量汇总见表A.2 。
表A.2 标准不确定度分量汇总表
不确定度分量不确定度来源灵敏系数ci 标准不确定度i i c u
( ) 1 X u L 测量重复性引入的标准不确定度分
量1 0.34 m 0.34 m
( ) S u L 函数发生器输出周期误差引入的标
准不确定度分量-86m/μs 0.004 μs 0.35 m
A.5 合成标准不确定度
由于各项标准不确定度分量彼此独立不相关，合成不确定度uc(ΔL) 为：
JJF(辽)564-2024
8
（ ） （ ） （ ）S
2 2
x
2 2
c X S u L c u L c u L L L = 0.49 m
A.6 扩展不确定度
取包含因子k=2，则扩展不确定度为：
U =1.0 m。
JJF(辽)564-2024
9
附录B 原始记录格式
电缆故障闪测仪校准记录
委托单位： 证书编号:
制造单位: 型号/规格: 仪器编号:
校准依据: 校准地点: 环境温度℃: 相对湿度％
测量标准及配套设备：
名称型号/规格
准确度等级/不确定度/
最大允许误差
证书编号及溯源
单位有效期至
B.1 外观及功能工作正常性检查
B.2 故障测试距离
B.3 光标移动步长
序号校准点/m 光标移动步长/m
1
2
校准员： 核验员： 校准日期： 年月日
电波传输速率: ；脉冲极性:
序号校准点/m 标准脉冲信号周期/μs 被校显示值/m 不确定度（k=2）
1
2
3
4
5
JJF(辽)564-2024
10
附录C 校准证书内页格式
校准证书（报告）内页格式
C.1 外观及功能正常性检查
C.2 故障测试距离
电波传输速率: ；脉冲极性:
序号标准值/m 被校显示值/m 不确定度（k=2）
1
2
3
4
5
C.3 光标移动步长
序号标准值/m 光标移动步长/m
1
2
3
以下空白
