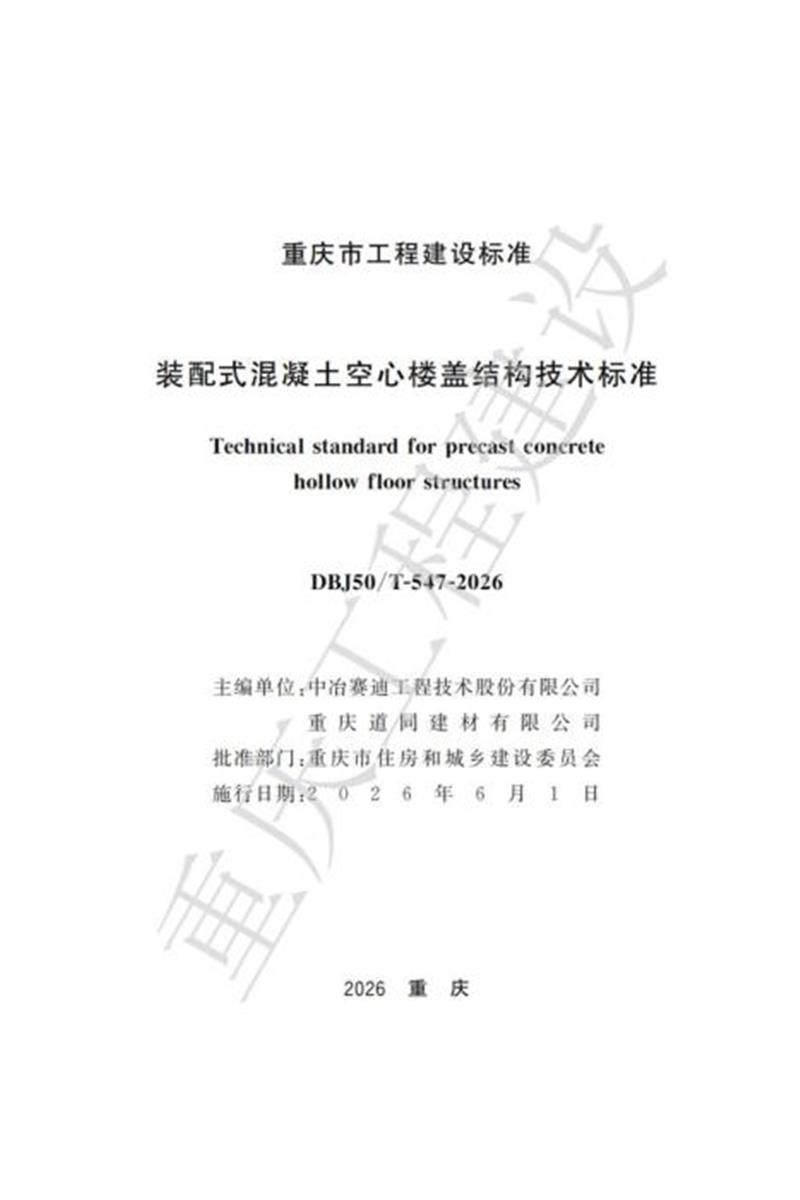

DBJ50/T-547-2026 装配式混凝土空心楼盖结构技术标准

　　重庆市工程建设标准

　　装配式混凝土空心楼盖结构技术标准

　　Technical standard for precast concrete hollow floor structures

　　DBJ50/T-547-2026

　　主编单位：中冶赛迪工程技术股份有限公司 重 庆 道 同 建 材 有 限 公 司

　　批准部门：重庆市住房和城乡建设委员会

　　施 行 日 期 ： 2 0 2 6 年 6 月 1 日

　　2026 重 庆

　　重庆市住房和城乡建设委员会文件 渝建标〔2026〕8号

　　重庆市住房和城乡建设委员会

　　关于发布《装配式混凝土空心楼盖结构技术

　　标准》的通知

　　各区县(自治县)住房城乡建委，重庆高新区建设局，万盛经开区 住房城乡建设局、双桥经开区建设局、经开区生态环境建管局，有 关单位：

　　现批准《装配式混凝土空心楼盖结构技术标准》为我市工程 建设地方标准，编号为DBJ50/T-547-2026, 自2026年6月1日起 施行。标准文本可在标准备案后登录重庆市住房和城乡建设技 术发展中心官网免费下载。

　　本标准由重庆市住房和城乡建设委员会负责管理，中冶赛迪 工程技术股份有限公司负责具体技术内容解释。

　　重庆市住房和城乡建设委员会

　　2026年2月9日

　　前 言

　　根据重庆市住房和城乡建设委员会文件《关于下达2022年 度重庆市工程建设标准制定修订项目立项计划的通知》(渝建科 〔2022〕32号)的要求，标准编制组经广泛调查研究，开展基础试验 研究，认真总结实际工程经验，参考国内外相关规范标准，并在广 泛征求意见的基础上，编制了本标准。

　　本标准的主要技术内容包括：总则、术语和符号、材料、设计 基本规定、结构分析与构件计算、构造规定、生产运输与施工、检 验与质量验收。

　　本标准由重庆市住房和城乡建设委员会负责管理，由中冶赛 迪工程技术股份有限公司负责具体技术内容的解释。本标准在 执行过程中如有意见或建议，请寄送重庆市《装配式混凝土空心 楼盖结构技术标准》编制组。(通讯地址：重庆市渝中区双钢路1号 中冶赛迪，邮编：400013;电子邮箱：zhou.yu@cisdi.com.cn)。

　　本标准主编单位、参编单位、主要起草人员、主要审查人员： 主 编 单 位：中冶赛迪工程技术股份有限公司

　　重庆道同建材有限公司 参 编 单 位：重庆科技大学

　　重庆建工集团

　　重庆市设计院有限公司

　　重庆大学

　　中机中联工程有限公司

　　中煤科工重庆设计研究院(集团)有限公司 中国建筑第八工程局有限公司

　　重庆市住房和城乡建设工程质量安全总站 中建海龙两江建筑科技有限公司

　　重庆均源科技有限公司

　　重庆两江协同创新区建设投资发展有限公司 大成国际工程有限公司

　　上海联创设计集团股份有限公司

　　湖南城市学院

　　重庆汇中建筑施工图设计审查有限公司

　　重庆市鹏越工程技术咨询有限责任公司

　　重庆大学建筑规划设计研究总院有限公司

　　中国电建集团中南勘测设计研究院有限公司 北京市建筑设计研究院股份有限公司

　　中联合创设计有限公司

　　信息产业电子第十一设计研究院科技工程股 份有限公司

　　上海天华建筑设计有限公司

　　中建安装集团有限公司

　　中建五局第三建设有限公司

　　中国建筑第二工程局有限公司

　　重庆四方新材股份有限公司

　　重庆华南预制件有限公司

　　重庆德宁工程项目管理有限公司

　　重庆美益工程咨询有限公司

　　主要起草人员：徐 革 胡朝晖 周 礼 婷 刘 及 进 余 周 罗文文 陶 修 沈琪雯 戴育健 汤启明 薛尚铃 李英民 龚文璞 王 宇 航 罗 婷 白久林 邱 金 明 唐 毅 吴 学 荣 张 智 睃 陈国甫 王 大 高 朱 涛 徐 海 秦宝川 余海龙 周海鹰 张 军 龙贤明 王春萱 谭献良 王丽萍 杨 洋 王 乐 园 曹 劲 李 建 刘 小 华 郭 劲 程亚鹏 马 骏 钟 晋 王雪雪 王德庆 何 昱 李欣丰 黄 焰 于森林刘肖斌 张 虎 陈 升 倪琪昌江子华 谢 丰 王浩权 李语霖 朱 博 欧 娟 张 琳

　　主要审查人员：杨 越 张京街 来武清 杨经纬 沈治宇 王永合 陈阁琳

　　1 总 则

　　1.0.1 为了在装配式混凝土空心楼盖结构设计、生产、施工及验 收中做到安全可靠、技术先进、绿色环保、经济适用，制定本标准。 1.0.2 本标准适用于重庆市工业与民用建筑物及构筑物的装配 式混凝土空心楼盖结构的设计、生产、施工及验收。

　　1.0.3 装配式混凝土空心楼盖结构的设计、生产、施工及验收除 符合本标准外，尚应符合现行国家及现行重庆市有关标准的规定。

　　2 术语和符号

　　2.1 术 语

　　2.1.1 装配式混凝土空心楼盖结构 precast concrete hollow floor

　　structure

　　由装配式混凝土空心楼盖和竖向构件组成的结构体系，如框 架结构、剪力墙结构、框架一剪力墙结构、部分框支剪力墙结构、 框架一核心筒结构。

　　2.1.2 装配式混凝土空心楼盖 precast concrete hollow floor

　　由装配式混凝土空心楼板和支承梁等水平构件形成的楼盖， 装配式混凝土空心楼板包含由装配箱、预制带肋底板、预应力预 制底板、预应力混凝土空心板等预制部分与现浇混凝土形成的空 心楼板。

　　2.1.3 空腔壁板 cavity plates

　　装配式混凝土空心楼盖中用来围成封闭空腔的硬质板材，同 时兼做后浇混凝土的模板。

　　2.1.4 装配箱 assembly box

　　由预制的钢筋混凝土底板、硬质材料制作的顶板及侧面的空 腔壁板三个部件组装而成，用作空心楼盖内模的箱型构件。

　　2.1.5 剪力齿 shearing slot

　　在装配箱底板四周外沿部位按一定规格设置的、起到增加装 配箱与肋梁咬合力的凹槽。

　　2.1.6 装配箱混凝土空心楼板 assembly box concrete hollow slab

　　在现场按设计要求布置装配箱、绑扎肋梁的钢筋骨架，经现 场局部浇筑混凝土形成的空心楼板。

　　2.1.7 预制带肋底板空心楼板 precast ribbed panel hollow slab

　　通过预制底板及部分肋梁，并采用内置填充体，经现场局部 浇筑混凝土形成的空心楼板。

　　2.1.8 预应力预制底板空心楼板 prestressed precast concrete bottom plate hollow slab

　　通过预应力预制底板，并采用内置填充体，经现场局部浇筑 混凝土形成的空心楼板。

　　2.1.9 预应力混凝土空心楼板 prestressed concrete hollow slab

　　预应力混凝土空心板作为底模，经现场局部浇筑混凝土形成 的空心楼板。

　　2.1.10 肋梁 rib beam

　　在相邻填充体之间现场浇筑或叠合浇筑形成的钢筋混凝土梁。

　　2.1.11 刚性支承楼盖 rigid edge supported floor structure 由墙或抗弯刚度较大的梁作为楼板竖向支承的楼盖。

　　2.1.12 柔性支承楼盖 flexible edge supported floor structure 由抗弯刚度较小的梁作为楼板竖向支承的楼盖。

　　2.1.13 填充体 filler

　　埋置于装配式混凝土楼板中，形成空腔置换部分混凝土以达 到减轻结构自重的物体。按材质和组合方式可采用石膏模盒、金 属模盒、塑料膜壳、空腔壁板模盒、充气芯模等。

　　2.1.14 内置填充体 embedded filler

　　埋置于装配式混凝土楼板中，表面均不外露的填充体。

　　2.1.15 一 次性填充体 disposable filler

　　埋置于装配式混凝土楼板中，不可取出的填充体。

　　2.1.16 可重复使用填充体 reusable filler

　　埋置于装配式混凝土楼板中，在楼板混凝土初凝后可以将主 材取出重复使用的填充体。

　　2.1.17 体积空心率 volumetric void ratio

　　装配式混凝土空心楼板区格内填充体的体积与楼板体积的

　　比值，填充体的体积包括填充体材料的体积和内部空腔的体积。

　　2.1.18 拟板法 analogue slab method

　　将装配式混凝土空心楼板等效为实心板进行内力和变形分 析的计算方法。

　　2.1.19 拟梁法 analogue cross beam method

　　将装配式混凝土空心楼板等效为双向交叉梁系进行内力和 变形分析的计算方法。

　　2.1.20 经验系数法 empirical coefficient method

　　用弯矩分配系数计算装配式混凝土空心楼盖各板带控制截 面弯矩的计算方法。

　　2.1.21 等代框架法 equivalent frame method

　　在两个方向将柔性支承楼盖等效成以柱轴线为中心的连续 框架分别进行内力与变形分析的计算方法。

　　2.1.22 独立方塔架 independent square tower support

　　由4根立杆通过水平杆连接组成，各步内4个侧面均设有斜 杆的格构式塔形支撑架。

　　2.1.23 独立钢支柱 independent steel support

　　由可调钢支柱、楞梁、水平杆或三脚架组成的支撑系统。可 调钢支柱由套管、插管、可调螺管、支撑头及底座组成。

　　2.1.24 组合塔架 combination tower support

　　采用盘扣式脚手架的基本构件，组装形成“口形、日形”等独 立单塔作为基本受力单元，以横杆、斜杆拉结而成的施工临时支 撑 架 。

　　2.2 符 号

　　2.2.1 材料性能及抗力

　　f.—— 混凝土轴心抗压强度设计值;

　　f'ck——与施工阶段对应龄期的混凝土立方体抗压强度相应

　　的混凝土轴心抗压强度标准值;

　　f'rk——与施工阶段对应龄期的混凝土立方体抗拉强度相应

　　的混凝土轴心抗拉强度标准值; f,—— 纵向钢筋的抗拉强度设计值;

　　fy—— 横向钢筋的抗拉强度设计值;

　　f,—— 混凝土轴心抗拉强度设计值;

　　fyk—— 钢筋屈服强度标准值;

　　G—— 装配式混凝土空心楼板区格内自重;

　　Gi—— 装配式混凝土空心楼板区格内填充体的重量;

　　R。——结构构件承载力设计值;

　　γ——混凝土重度。

　　2.2.2 作用、作用效应

　　F。——拼接节点处钢筋拉力设计值;

　　M—— 弯矩设计值;

　　M 、M₄—— 按荷载标准组合、准永久组合计算的弯矩值; S ——承载能力极限状态下作用组合的效应设计值; S——正常使用极限状态荷载组合的效应设计值;

　　V—— 剪力设计值;

　　0c—— 荷载标准组合作用下产生的构件正截面边缘混凝土 法向压应力;

　　0c—— 荷载标准组合作用下产生的构件正截面边缘混凝土 法向拉应力;

　　0——拼接节点连接钢筋在荷载效应准永久组合作用下的 应力。

　　2.2.3 几何参数

　　A。——相同外轮廓的实心板截面面积;

　　b'—— 计算单元截面受压区宽度;

　　bw——肋梁宽度;

　　h—— 计算单元截面高度;

　　h。——计算单元截面有效高度;

　　h—— 计算单元截面受拉区翼缘高度;

　　h'—— 计算单元截面受压区翼缘高度;

　　hcon——装配式混凝土空心楼板折实厚度;

　　I—— 计算单元截面惯性矩;

　　I₀—— 计算单元相同外轮廓的实心板截面惯性矩;

　　Va—— 装配式混凝土空心楼板区格内填充体的体积;

　　V。——装配式混凝土空心楼板区格内总体积。

　　2.2.4 计算系数及其它

　　C—— 结构构件达到正常使用要求所规定的变形、裂缝宽

　　度、应力和自振频率等的限值; Y。——结构重要性系数;

　　YRE——承载力抗震调整系数;

　　Pmin——最小配筋率;

　　Pvoid——体积空心率。

　　3 材 料

　　3.1 混凝土及钢筋

　　3.1.1 装配式混凝土空心楼板预制构件的混凝土强度等级不宜 低于C30, 装配箱底板及其明箱的顶板不应低于C30, 装配式混凝 土空心楼板现浇混凝土强度等级不宜低于C30 且不应低于C25; 预应力混凝土预制构件的混凝土强度等级不宜低于C40 且不应 低于C30, 预应力混凝土楼盖现浇混凝土部分强度等级不应低于 C30。

　　3.1.2 预应力混凝土空心板间键槽灌缝材料宜采用具备良好和 易性的低收缩性砂浆或混凝土，砂浆抗压强度不应低于M20、混 凝土强度等级不应低于C25。

　　3.1.3 装配式混凝土空心楼板混凝土中水溶性氯离子最大含量 干燥环境下不应大于0.30%,潮湿但不含氯离子环境下不应大于 0.20%,潮湿且含有氯离子环境下不应大于0.15%,预应力混凝 土预制构件的混凝土中水溶性氯离子最大含量不应大于0.06%。

　　3.1.4 装配式混凝土空心楼板的普通纵向受力钢筋宜采用 HRB400、HRB500、HRBF400 和 HRBF500 钢筋，也可采用HPB300、 RRB400、CRB600H钢筋。

　　3.1.5 装配式混凝土空心楼板中的预应力筋可选用高强低松弛 钢绞线、钢丝束等，其性能应符合现行国家标准《预应力混凝土用 钢绞线》GB/T5224 和《预应力混凝土用钢丝》GB/T 5223 等的相 关规定。

　　3.1.6 预应力混凝土预制构件可采用有粘结等技术体系，其性 能应符合现行国家标准《混凝土结构设计标准》GB/T 50010 和现

　　行行业标准《预应力混凝土结构设计规范》JGJ 369的规定。

　　3.2 填充体

　　3.2.1 装配式混凝土空心楼板填充体分为一次性填充体和可重 复使用填充体;一次性填充体可采用装配箱、空腔壁板模盒、石膏模 盒、金属模盒、塑料膜壳等;可重复使用填充体可采用充气芯模。

　　3.2.2 工程中应选用轻质、高强度的填充体，填充体应具有可靠 的密闭性，不应采用易渗漏水泥浆制品，填充体材料应优先选用 节能环保的材料，填充体材料同时需符合现行地方标准《现浇混 凝土空心楼盖结构技术标准》DBJ50-359 的相关规定。

　　3.2.3 装配式混凝土空心楼板的一次性填充体材料，其氯化物 和碱的总含量应符合现行国家标准《混凝土结构设计标准》GB/T 50010中对混凝土材料的要求;放射性核素的限量应符合现行国 家标准《建筑材料放射性核素限量》GB 6566的要求;正常使用环 境下不应产生有损人身健康及环境的有害成分，火灾时在耐火极 限要求的时间内不得产生析出楼板的有毒气体。

　　3.2.4 空腔壁板宜选用硬质材料制作，应具有足够的承载力、刚 度和稳定性，应能可靠地承受后浇混凝土自重、后浇混凝土侧压 力、混凝土振捣及其他施工荷载，壁板厚度应根据选用材料的特 性及施工要求确定，必要时可在空腔壁板上设置支撑。空腔壁板 应平整，不得有弯曲、凹陷、裂缝等初始缺陷，空腔壁板组装后板 缝应严密，并宜采取固定壁板相对位置的措施。

　　3.2.5 石膏模盒、金属模盒、塑料膜壳等填充体表面应平整，无 明显贯通性裂纹、孔洞，应具有可靠的密封性，不得有镂空网眼和 破损穿孔，且不得有非功能性孔洞和影响楼盖混凝土成型的其他 缺 陷 。

　　3.2.6 填充体的规格尺寸应根据具体工程需要确定，规格尺寸 允许偏差应符合表3.2.6的规定。

　　表3.2.6 填充体尺寸允许偏差

　　注：检验方法应符合本标准附录C 的规定。

　　3.2.7 填充体的物理、化学及力学性能应符合表3.2.7的规定。

　　表3.2.7 填充体的物理、化学及力学性能要求

　　注：1.检验方法应符合本标准附录C 的规定;

　　2.采用自然吸水率大于5%的填充体，应对填充体采取可靠技术措施，现场混 凝土浇筑前处理后填充体自然吸水率不大于5%;

　　3.当填充体为可重复使用充气芯模时，检测内容为气压和抗振动冲击。

　　4 设计基本规定

　　4.1 一般规定

　　4.1.1 装配式混凝土空心楼盖适用于框架结构、剪力墙结构、框架 一剪力墙结构、部分框支剪力墙结构和框架一核心筒等结构体系。

　　4.1.2 装配式混凝土空心楼板类型应根据楼板跨度及受力等情 况，结合现场施工条件选择，装配式混凝土空心楼板可选用装配 箱混凝土空心楼板、预应力预制底板空心楼板、预制带肋底板空心 楼板、预应力混凝土空心楼板以及其他装配式混凝土空心楼板。

　　4.1.3 装配式混凝土空心楼盖的预制构件应采用标准化设计方 法，构件布置时应遵循少规格、多组合的原则。

　　4.1.4 装配式混凝土空心楼盖应根据梁与板的抗弯线刚度关系 区分刚性支承空心楼盖和柔性支承空心楼盖。

　　4.1.5 装配式混凝土空心楼板的耐火极限不应低于楼板类构件 的耐火极限;当装配式空心楼板上布置有防火墙时，应对空心楼 板采取措施，保证空心楼板及其传力途径上的构件耐火极限不低 于防火墙的耐火极限。

　　4.1.6 装配式混凝土空心楼盖建筑房屋的最大适用高度应符合 下列规定：

　　1 采用刚性支承装配式混凝土空心楼盖结构的多、高层建 筑房屋，其最大适用高度可按现行国家标准《建筑抗震设计标准》 GB/T 50011和现行行业标准《高层建筑混凝土结构技术规程》 JGJ 3的规定取值;

　　2 采用柔性支承的重点设防类、标准设防类装配式混凝土 空心楼盖建筑房屋，其最大适用高度应符合表4.1.6的规定。平

　　面和竖向均不规则的结构，其最大适用高度宜适当降低;

　　3 房屋高度超过本表适用高度时，应进行专门的研究和论证。

　　表4.1.6 柔性支承装配式混凝土空心楼盖建筑房屋最大适用高度(m)

　　注：1.房屋的总高度指结构嵌固端到主要屋面板板顶或檐口的高度，对带阁楼的 坡屋面应算到山尖墙的1/2高度处，当为山地建筑结构时，房屋高度计算时 一般自较低一侧嵌固端起算，当掉层结构大多数竖向受力构件嵌固于上接 地端时(指接地部分结构构件侧向刚度不小于上接地层结构总侧向刚度的 80%),房屋高度可从上接地端起算;

　　2.表中厚跨比是指框架柔性梁高度与跨度之比，按照全楼框架柔性梁厚跨比 的最不利值选用;

　　3.表中框架，不含异形柱框架结构。

　　4.1.7 采用装配式混凝土空心楼盖的建筑房屋，应根据设防类 别、设防烈度、结构类型和房屋高度采用不同的抗震等级，并应符

　　合 相 应 的 内 力 调 整 和 抗 震 构 造 要 求 。 抗 震 等 级 应 符 合 下 列 规 定 ：

　　1 刚性支承装配式混凝土空心楼盖多、高层建筑房屋的抗震 等级按现行国家标准《建筑与市政工程抗震通用规范》GB55002 的 规定执行;

　　2 柔性支承装配式混凝土空心楼盖多、高层建筑房屋的抗 震等级应按照表4 . 1 . 7确定。

　　表4 . 1 . 7 柔性支承装配式空心楼盖建筑房屋的抗震等级

　　注：1.本表适用于标准设防类建筑;

　　2.房屋高度接近或等于高度分界时，应结合房屋不规则程度及场地、地基条件 确定合适的抗震等级;

　　3.高度不超过60m 的框架一核心筒结构按框架一剪力墙的要求设计时，应按 表中框架-剪力墙结构的规定确定其抗震等级;

　　4.大跨度框架指跨度不小于18m 的框架。

　　4.1.8 采用柔性支承装配式混凝土空心楼盖结构的多、高层建 筑房屋，尚应符合下列规定：

　　1 框架结构中的框架柱的轴压比限值应在现行国家标准 《建筑抗震设计标准》GB/T 50011的相关规定基础上降低0.05;

　　2 框架梁厚跨比1/18～1/25的柔性支承装配式混凝土空 心楼盖结构，其框架柔性梁(包括暗梁)高度不宜小于300mm;

　　3 柔性支承装配式混凝土空心楼盖结构，扭转位移比不宜 大于1.40,且不应大于1.50。

　　4.1.9 部分框支剪力墙结构剪力墙底部加强范围内的楼层应采 用刚性支承楼盖。

　　4.1.10 以下部位不应采用装配式混凝土空心楼盖：

　　1 结构转换层、错层、连接体楼板;

　　2 作为上部结构嵌固部位的地下室楼层相关范围;

　　3 吊脚结构首层及以下各层相关范围和掉层结构上接地层 及以下各层相关范围;

　　4 部分框支剪力墙结构框支层及相邻上一层。

　　4.2 楼盖选型与布置

　　4.2.1 装配式混凝土空心楼板类型应根据楼板跨度及受力等情 况，结合现场施工条件选择。

　　4.2.2 装配式混凝土空心楼板为单向板时，填充体或楼板空腔 长向应沿板受力方向布置;装配式混凝土空心楼板为双向板时， 填充体宜为平面对称形状，并宜按双向对称布置。预应力混凝土 空心楼板适用于单向板，装配箱混凝土空心楼板、预应力预制底 板空心楼板、预制带肋底板空心楼板适用于单向板及双向板。

　　4.2.3 同一结构单元内，结构平面宜简单、规则，竖向布置应规 则、刚度均匀。

　　4.2.4 装配式混凝土空心楼盖结构的竖向和水平布置宜使结构

　　具有合理的刚度和承载力，对可能出现的抗震薄弱部位，应采用 有效的加强措施。

　　4.2.5 采用柔性支承楼盖结构时，应符合下列规定：

　　1 应在柱间设置框架梁(含框架实心暗梁、框架宽扁梁及框 架梁);

　　2 不应采用单跨框架结构;

　　3 楼梯、电梯等洞口周边宜设置刚性梁;

　　4 房屋的周边应采用框架明梁。

　　4.2.6 装配式混凝土空心楼盖不宜在框架梁、肋梁、节点实心区 开洞;需开洞时，开洞部位应满足承载力与刚度的要求，并采取补 强措施。

　　4.2.7 厨房、卫生间、消防水池等涉水储水房间不应采用装配式 混凝土空心楼板。

　　4.3 预制构件与连接设计

　　4.3.1 预制构件的设计应符合下列规定：

　　1 对持久设计状况，应对预制构件进行承载力、变形、裂缝 控制验算;

　　2 对地震设计状况，应对预制构件进行承载力验算;

　　3 对制作、运输和堆放、安装等短暂设计状况下的预制构件 验算，应符合现行国家标准《混凝土结构工程施工规范》GB50666 的相关规定。

　　4.3.2 预制构件设计的深度应满足各专业以及构件制作、运输、 安装等各环节的要求。

　　4.3.3 预制构件的节点和拼缝应受力明确、连接可靠，宜布置在 受力较小区域，宜提前考虑室内装修、管线预埋等条件，并应满足 承载力和耐久性等要求。

　　4.3.4 用于固定连接件的预埋件与预埋吊件、临时支撑用预埋

　　件不宜兼用;当兼用时，应同时满足各种设计工况要求。预制构 件中预埋件的验算应符合现行国家标准《混凝土结构设计标准》 GB/T 50010《钢结构设计标准》GB 50017 和《混凝土结构工程施 工规范》GB50666 等相关规定。

　　4.3.5 装配式混凝土空心楼盖节点及接缝处的纵向钢筋连接宜 根据接头受力、施工工艺等要求选用机械连接、套筒灌浆连接、浆 锚搭接连接、焊接连接、绑扎搭接连接等连接方式，并应符合现行 国家相关标准的规定。

　　5 结构分析与构件计算

　　5.1 一般规定

　　5.1.1 当装配式混凝土空心楼盖符合本标准的构造及叠合面抗 剪承载力计算的要求时，结构整体分析可遵循下列原则：

　　1 预制带肋底板空心楼盖、预应力预制底板空心楼盖可忽 略预制底板拼缝、楼板与梁连接拼缝对整体性能的影响，按全现 浇混凝土空心楼盖进行结构分析;

　　2 装配箱混凝土空心楼盖按现行行业标准《装配箱混凝土 空心楼盖结构技术规程》JGJ/T 207相关要求进行结构分析。

　　5.1.2 装配式混凝土空心楼盖的自重应考虑空心的影响，整体 分析时可通过折实厚度考虑楼板自重，折实厚度可按本标准附录 A 计算。

　　5.1.3 装配式混凝土空心楼盖的内力分析可采用以下方法，也 可采用有限元法进行计算分析。

　　1 刚性支承的内置填充体楼盖，可以采用拟板法或拟梁法 进行分析;

　　2 柔性支承的空心楼盖竖向均布荷载作用下的内力可采用 经验系数法或等代框架法进行计算分析;

　　3 承受地震及风荷载作用的柔性支承空心楼盖，宜采用等 代框架法进行计算分析;

　　4 拟板法、拟梁法、经验系数法和等代框架法的适用条件及 具体计算方法，应符合现行行业标准《现浇混凝土空心楼盖技术 规程》JGJ/T 268的相关规定;

　　5 装配式混凝土空心楼盖双向刚度相同或相差较小时，可

　　作为各向同性板计算，否则宜按正交各向异性板计算，正交各向 异性板可用有限元进行内力和变形计算，也可按现行行业标准 《现浇混凝土空心楼盖技术规程》JGJ/T 268的相关规定计算。

　　5.1.4 对平面布置不规则、楼盖填充体布置间距不等、作用有较 大局部集中荷载、局部开洞等特殊情况的楼盖，宜采用有限元法 进行结构分析。

　　5.1.5 装配式混凝土空心楼盖的预制底板应进行短暂设计状 况的承载力极限状态和竖向挠度验算;装配式混凝土空心楼盖 应进行持久设计状况的承载力极限状态验算和正常使用极限状 态验算。

　　5.1.6 装配式混凝土空心楼盖承载力极限状态应按下列公式 验算：

　　持久设计状况、短暂设计状况：

　　Y₀S/≤R (5.1.6-1)

　　地震设计状况：

　　S.≤Ra/YRE (5.1.6-2)

　　式中：Y₀——结构重要性系数，按现行国家标准《工程结构通用规 范》GB 55001采用;

　　Sa—— 承载能力极限状态下作用组合的效应设计值，按现 行国家标准《工程结构通用规范》GB 55001《建筑与 市政工程抗震通用规范》GB 55002《建筑结构荷载规 范》GB 50009 和《建筑抗震设计标准》GB/T 50011的 相关规定计算;

　　R。——结构构件承载力设计值;

　　YRE——承载力抗震调整系数。柱上板带截面抗震验算时， 受弯取0.75,其他受力状态取0.85。

　　5.1.7 对于装配式混凝土空心楼盖正常使用极限状态，钢筋混 凝土构件、预应力混凝土构件应分别按荷载的准永久组合并考虑 长期作用的影响或标准组合并考虑长期作用的影响，采用下列公

　　式验算 ：

　　S≤C (5.1.7)

　　式中：S—— 正常使用极限状态荷载组合的效应设计值;

　　C—— 结构构件达到正常使用要求所规定的变形、裂缝宽 度、应力和自振频率等的限值，按现行国家标准《混 凝土结构设计标准》GB/T 50010采 用 。

　　5.1.8 预应力作为荷载效应时，对于承载能力极限状态，当预应 力作用效应对结构有利时，预应力分项系数应取不大于1.0,不利 时应取1.3;对于正常使用极限状态，预应力作用分项系数应取 1.0。对参与组合的预应力作用效应项，当预应力作用效应对承 载力有利时，结构重要性系数γ。应取1.0;当预应力作用效应对 承载力不利时，结构重要性系数γ。应按现行国家标准《混凝土结 构设计标准》GB/T 50010第3.3.2条确定。

　　5.2 截面特性计算

　　5.2.1 双向布置填充体的装配箱混凝土空心楼板、预制带肋底 板空心楼板、预应力预制底板空心楼板两正交方向的截面特性计 算时，选取两相邻填充体中心线之间的范围作为计算单元，并简 化为“工”形截面进行计算，如图5.2.1-1、图5.2.1-2、图5.2.1-3 所示 。

　　图5.2.1-1装配箱混凝土空心楼板横截面计算单元示意图

　　1一现浇层混凝土;2一填充物;3一预制叠合箱

　　(a) 拼缝方向

　　(b) 非拼缝方向

　　图5.2.1-2 预制带肋底板空心楼板横截面计算单元示意图

　　1一现浇层混凝土;2一填充物;3一预制底板;4一板拼缝;5一预制肋梁

　　(a) 拼缝方向

　　(b) 非拼缝方向

　　图5.2.1-3 预应力预制底板空心楼板横截面计算单元示意图

　　1一现浇层混凝土;2—填充物;3一预制底板;4—板拼缝

　　预应力预制底板空心楼盖、预制带肋底板空心楼盖、装配箱 混凝土空心楼盖，均可按上述方法计算截面特性。

　　5.2.2 单向布置填充体的预应力混凝土空心楼板，截面特 性应按下列规定计算：

　　1 当内置填充体为矩形截面时，横向选取两相邻填充体中心 线之间的范围作为计算单元，并简化为“工”形截面进行计算，纵 向选取单位宽度范围作为计算单元，并简化为“二”形截面进行计 算(图5 . 2 . 2 - 1);

　　(a) 横向截面计算单元

　　3

　　计算单元

　　(b) 纵向截面计算单元

　　图5.2.2-1 预应力混凝土空心楼板横向截面计算单元示意图

　　1一现浇层混凝土;2一填充物;3—预制板

　　2 当内置填充体为圆形截面时，横向选取两相邻填充体中 心线之间的宽度D+b 为一个计算单元(图5.2.2-2),横向和纵 向截面积和截面惯性矩按现行行业标准《现浇混凝土空心楼盖技 术规程》JGJ/T 268相关规定计算。

　　图5.2.2-2 预应力混凝土空心楼盖截面示意图及计算单元示意图

　　1一现浇层混凝土;2一填充物;3一预制板

　　5.3 短暂设计状况

　　5.3.1 装配式混凝土空心楼盖预制构件短暂设计状况包括脱 模、运输、堆放、吊运、安装和现浇混凝土浇筑等阶段。

　　5.3.2 装配式混凝土空心楼盖预制底板短暂设计状况下的内力 和变形应符合下列规定：

　　1 预制带肋底板纵向肋梁方向可简化为以吊点或临时支撑 作为支座的简支梁或者连续梁，按倒 T 形截面验算;底板可简化 为以纵向肋梁作为支座的单向支承板，按矩形截面验算;

　　2 预应力预制底板空心楼盖底板、装配箱混凝土空心楼盖 底板和预应力混凝土空心楼盖底板根据吊点或临时支撑设置的 位置，按简支板或连续板进行截面验算。

　　5.3.3 装配式混凝土空心楼盖预制底板短暂设计状况验算时荷 载标准值应符合下列规定：

　　1 脱模阶段：等效静力荷载标准值应取底板自重标准值乘 以动力系数后与脱模吸附力之和，且不宜小于底板自重标准值的 1.5倍;其中动力系数不宜小于1.2,脱模吸附力应根据构件或模 具的实际状况采用，且不宜小于1.5kN/m²;

　　2 运输、吊运、翻转、安装、临时固定阶段：荷载标准值应取 底板自重标准值乘以动力系数，其中运输、吊运阶段动力系数不 宜小于1.5,构件翻转安装过程中就位、临时固定阶段动力系数不 宜小于1.2;

　　3 混凝土现浇层浇筑阶段：荷载标准值应取装配式混凝土 空心楼板自重标准值与施工活荷载标准值之和。施工活荷载标 准值不宜小于2.5kN/m²。

　　5.3.4 装配式混凝土空心楼盖预制底板短暂设计状况验算应满 足下列规定：

　　1 正截面边缘的混凝土法向压应力应满足下式的要求：

　　oc≤0.8f'ck (5.3.4-1)

　　式中：ce—— 荷载标准组合作用下产生的构件正截面边缘混凝 土法向压应力(N/mm²);

　　f'ck—— 与施工阶段对应龄期的混凝土立方体抗压强度相 应的混凝土轴心抗压强度标准值(N/mm²), 按现 行国家标准《混凝土结构设计标准》GB/T 50010 确定。

　　2 正截面边缘的混凝土法向拉应力，应满足下式的要求：

　　σa≤f'k (5.3.4-2)

　　式中：0——荷载标准组合作用下产生的构件正截面边缘混凝 土法向拉应力(N/mm²);

　　f'.k——与施工阶段对应龄期的混凝土立方体抗拉强度相 应的混凝土轴心抗拉强度标准值(N/mm²), 按现行 国家标准《混凝土结构设计标准》GB/T 50010 确定。

　　5.3.5 装配式混凝土空心楼盖预制底板下方临时支撑的位置及 间距应根据验算确定，相邻临时支撑之间预制底板的挠度不宜大 于支撑间距的1/400。

　　5.3.6 装配式混凝土空心楼盖预制底板的吊点(含预埋吊件)承 载力应通过试验或计算确定，其安全系数应符合现行国家标准 《混凝土结构工程施工规范》GB 50666的规定。

　　5.4 持久设计状况

　　5.4.1 装配式混凝土空心楼盖持久设计状况包括现浇混凝土浇 筑达到设计强度后结构正常使用等阶段。

　　5.4.2 施工阶段未设置支撑或设置少量支撑的装配式混凝土空 心楼盖，持久设计状况的承载能力极限状态验算时应考虑装配式 混凝土空心楼盖二阶段受力的影响。

　　5.4.3 刚性支承楼盖装配式混凝土空心楼板的承载能力极限状 态验算可仅考虑竖向荷载组合的效应。

　　5.4.4 柔性支承装配式混凝土空心楼盖的柱上板带承载力极限 状态验算应考虑水平荷载效应与竖向荷载效应的组合，跨中板带 可仅考虑竖向荷载效应的组合。

　　5.4.5 装配式混凝土空心楼板的正截面受弯承载力应按现行国 家标准《混凝土结构设计标准》GB/T 50010中相关规定计算，并 符合下列规定：

　　1 受压区翼缘宽度取bw+12h′; 和b+S 。 的较小值，其中 b 为肋梁宽度，h'; 为受压翼缘厚度，S。为肋梁净距;

　　2 纵向肋梁方向受压区高度不宜大于受压翼缘的厚度，横 向肋梁方向受压区高度不应大于受压翼缘的厚度;

　　3 当预制底板与后浇部分混凝土的强度等级不相同时，应按 受压区混凝土的强度等级计算受弯承载力。

　　5.4.6 装配式混凝土空心楼板斜截面受剪承载力应按现行国家 标准《混凝土结构设计标准》GB/T 50010 和现行行业标准《现浇 混凝土空心楼盖技术规程》JGJ/T 268中相关规定计算。当填充 体为填充管(棒)且未配置抗剪钢筋时，装配式混凝土空心楼盖 计算单元宽度范围内的受剪承载力应按《现浇混凝土空心楼盖 结构技术标准》DBJ50-359 中相关规定计算。当预制底板与后 浇部分混凝土的强度等级不相同时，混凝土抗拉强度设计值应 取较低值。

　　5.4.7 装配箱混凝土空心楼盖、预制带肋底板空心楼盖、预应力 预制底板空心楼盖拼接节点的受弯承载力不应小于同方向板跨 中最大弯矩设计值的1.1倍。

　　5.4.8 装配箱混凝土空心楼盖拼接节点受弯承载力计算方法 如 下 ：

　　装配箱混凝土空心楼盖拼接节点受弯承载力计算的截面高 度取节点现浇层混凝土厚度，受拉钢筋取单侧锚入肋梁的底板钢

　　筋和肋梁纵向钢筋(图5.4.8),受弯承载力按现行行业标准《装配 箱混凝土空心楼盖结构技术规程》JGJ/T 207相关要求计算。肋 梁处装配箱底板板筋的连接尚应符合本标准相关构造规定。

　　3 4 -5

　　图5.4.8 装配箱混凝土空心楼盖拼接节点

　　1—板面钢筋;2—现浇混凝土;3—弯锚钢筋;4—板底钢筋; 5—装配箱底板;6一现浇肋梁箍筋

　　5.4.9 预制带肋底板空心楼盖拼接节点受弯承载力计算应符合 下列规定：

　　预制带肋底板空心楼盖拼接节点受弯承载力计算的截面高 度取节点现浇层混凝土厚度，受拉钢筋取环形封闭连接钢筋和垂 直拼缝方向肋梁纵向钢筋(图5.4.9-1、图5.4.9-2)。拼接节点环 形封闭连接钢筋尚应满足本标准相关构造规定。

　　图5.4.9-1 预制带肋底板空心楼盖拼接节点

　　1一预制底板;2—预制肋梁;3—肋梁底筋;4—预制底板端部钢筋;5—肋梁加强底筋;

　　6一预制开口箍筋;7一预制底板钢筋;8一现浇顶板钢筋;9一现浇部分; 10一环形封闭连接钢筋;11一肋梁顶部钢筋

　　(a)x≤h (b)x>h'

　　图5.4.9-2 预制带肋底板空心楼盖拼接节点受弯承载力计算

　　1 当满足式(5.4.9-1)条件时，应按宽度为b '的矩形截面 计算：

　　fyA+fy₂A,₂

　　(5.4.9-2)

　　混凝土受压区高度应按下列公式确定：

　　a₁f.b′ax=f,A,+fy₂A,₂ (5.4.9-3)

　　2 当不满足式(5,4.9-1)条件时，应按下列公式计算：

　　(5.4.9-4)

　　混凝土受压区高度应按下列公式确定：

　　aif.[bx+(b′-b)h';]=fyA+fy₂A(5.4.9-5) 混凝土受压区高度尚应符合下列条件：

　　x≤5bh 。 (5.4.9-6)

　　式中：M—— 弯矩设计值(kN·m);

　　a₁—— 系数，按现行国家标准《混凝土结构设计标准》GB/T 50010规定计算;

　　f.—— 混凝土轴心抗压强度设计值，按现行国家标准《混

　　凝土结构设计标准》GB/T 50010采用;

　　A.₁ 、A₂—— 分别为计算单元截面垂直拼缝方向肋梁纵向钢筋 与节点连接钢筋的截面面积;

　　fyi 、fy—— 分别为计算单元截面肋梁纵向受拉钢筋与节点连 接受拉钢筋的屈服强度;

　　b{'—— 计算单元截面受压区宽度，根据本标准5.2节规 定，选取两相邻填充体中心线之间的范围作为计算

　　单元的宽度，并简化为“工”形截面进行计算; b—— 计算单元截面肋梁宽度;

　　h—— 计算单元截面高度;

　　h。——计算单元截面有效高度;

　　h—— 计算单元截面受拉区翼缘高度;

　　h;'— — 计算单元截面受压区翼缘高度;

　　h。——计算单元截面节点钢筋底板现浇层高度。

　　5.4.10 预应力预制底板空心楼盖拼接节点受弯承载力计算应 符合下列规定：

　　预应力预制底板空心楼盖拼接节点受弯承载力计算的截面 高度取节点现浇层混凝土厚度，受拉钢筋取节点连接钢筋和垂直 拼缝方向肋梁纵向钢筋(图5.4.10-1、图5.4.10-2)。拼接节点连 接钢筋尚应满足本标准相关构造规定。

　　图5.4.10-1 预应力预制底板空心楼盖拼接节点

　　1一预制底板;2—板底预应力钢筋;3—板底普通钢筋;4—节点连接钢筋; 5一构造钢筋;6—附加拉钩;7一板面钢筋;8一钢筋桁架;9一现浇混凝土

　　(a)x≤h (b)x>h

　　图5.4.10-2 预应力预制底板空心楼盖拼接节点受弯承载力计算

　　1)当预制带肋底板空心楼盖拼接节点受压区高度满足式 (5.4.9-1)条件时，应按宽度为b, 的矩形截面，根据式 (5.4.9-2)和式(5.4.9-3)计算拼接节点的抗弯承载力。

　　2)当预制带肋底板空心楼盖拼接节点受压区高度不满 足式(5.4.9-1)条件时，应按式(5.4.9-4)和式(5.4.9-5) 计算拼接节点的抗弯承载力。

　　3)混凝土受压区高度尚应符合式(5.4.9-6)规定。

　　5.4.11 预应力混凝土空心楼板的承载力、裂缝及挠度应按现行 地方标准《预应力混凝土空心板应用技术标准》DBJ50/T-475 空 心板叠合楼盖相关规定验算。

　　5.4.12 预制带肋底板空心楼盖、预应力预制底板空心楼盖在拼 接节点处应设置抗劈裂钢筋(图5.4.12-1、图5.4.12-2),抗劈裂 钢筋应符合下列规定：

　　1 预制带肋底板空心楼盖采用开口箍筋(图5.4.12-1)作为 抗劈裂钢筋时：

　　(5.4.12-1)

　　图5.4.12-1 预制带肋底板空心楼盖抗劈裂钢筋示意

　　1一预制底板纵筋;2—拼接节点连接钢筋(环形封闭连接钢筋);

　　3—抗劈裂钢筋(预制开口箍筋)

　　2 预应力预制底板空心楼盖采用桁架钢筋作为抗劈裂钢筋时：

　　(5.4.12-2)

　　式中：A—— 拼接节点单侧抗劈裂腹杆钢筋的总截面面积;

　　F 。——拼接节点处钢筋拉力设计值，取预制底板纵筋和拼

　　接节点连接钢筋受拉承载力的较小值，即 F 。=min (fy₁A,fy₂A2);

　　A 、A—— 分别为预制底板纵筋和拼接节点连接钢筋的截面

　　面积;

　　fy 、fy2—— 分别为预制底板纵筋和拼接节点连接钢筋的强度 设计值;

　　fy—— 抗劈裂钢筋强度设计值;

　　n—— 拼接节点单侧抗劈裂钢筋的根数;

　　a 、β— 分别为腹杆钢筋的倾角。

　　图5.4.12-2 预应力预制底板空心楼盖抗劈裂钢筋示意

　　1—底板普通钢筋;2—底板预应力钢筋;3—钢筋桁架;4—节点连接钢筋

　　图5.4.12-3 抗劈裂钢筋示意

　　5.4.13 装配式混凝土空心楼盖的肋梁叠合面受剪承载力验算 应符合下列规定(图5.4.13):

　　(5.4.13)

　　式中：V—— 肋梁端剪力设计值;

　　f,—— 叠合层和预制底板混凝土抗拉强度设计值的较低值; bw—— 肋梁宽度;

　　fy—— 肋梁叠合面抗剪钢筋强度设计值，当采用钢筋桁架 时，为钢筋桁架腹筋强度设计值;

　　A—s 长度范围内垂直穿过肋梁叠合面的钢筋截面面积;

　　s ——叠合面抗剪钢筋的间距;

　　ho——空心叠合板有效截面高度。

　　图5.4.13 肋梁叠合面纵向抗剪

　　1一肋梁抗剪钢筋;2一肋梁叠合面

　　5.4.14 装配式混凝土空心楼盖挠度计算时，预应力预制底板空 心楼盖应按荷载的标准组合，装配箱混凝土空心楼盖和预制带肋 底板空心楼盖应按荷载的准永久组合，并均应考虑荷载长期作用 的影响，按现行国家标准《混凝土结构设计标准》GB/T 50010 相 关规定进行验算。

　　5.4.15 装配式混凝土空心楼盖的裂缝控制应按现行国家标准 《混凝土结构设计标准》GB/T 50010 的相关规定，对板两个方向 分别进行验算。

　　5.4.16 预应力预制底板空心楼盖、预制带肋底板空心楼盖拼接

　　节点连接钢筋，在荷载准永久组合下的应力应符合下式规定：

　　0≤0.6fyk (5.4.16-1)

　　其中： (5.4.16-2) 式 中 ：osa—— 拼接节点连接钢筋在荷载效应准永久组合作用下 的应力;

　　fyk—— 拼接节点连接钢筋的屈服强度标准值;

　　M₄—— 拼接节点按荷载准永久组合计算的弯矩值;

　　h20——拼接节点处现浇层混凝土的有效高度;

　　A,—— 拼接节点连接钢筋截面面积。

　　5.4.17 装配式混凝土空心楼盖结构应具有适宜的舒适度，其竖 向振动频率和竖向振动加速度限值应符合现行国家及重庆市相 关标准的规定。

　　6 构造规定

　　6.1 一般规定

　　6.1.1 装配式混凝土空心楼板的体积空心率宜为25%～60%。

　　6.1.2 装配式混凝土空心楼板的跨高比宜符合下列规定：

　　1 对于单向楼盖不宜大于25;

　　2 对于双向楼盖，有柱帽时不宜大于35,无柱帽时不宜大于30。

　　6.1.3 肋梁的宽度不宜小于100mm,肋梁的高度不宜小于250mm。

　　6.1.4 装配式混凝土空心楼盖中各类结构构件的混凝土保护层 厚度应按照现行国家标准《混凝土结构设计标准》GB/T 50010的 规定取值，预应力筋保护层厚度不应小于20mm, 肋梁受力钢筋 保护层厚度不应小于20mm, 普通楼板受力钢筋保护层厚度不应 小于15mm。

　　6.1.5 叠合层的预制底板上表面应设置粗糙面，粗糙面面积不 宜小于结合面的80%,粗糙面的凹凸深度不低于4mm。

　　6.1.6 当装配式混凝土空心楼板作为屋盖时，应采用防水混凝 土，其现浇层厚度不宜小于100mm, 不应小于80mm, 现浇层宜采 用双层双向配筋。

　　6.1.7 当在装配式混凝土空心板下吊或设置埋件时，宜布置在肋 梁范围内，并验算承载力;当预制底板设有预应力筋时，严禁吊点 打孔伤及预应力筋。

　　6.1.8 装配式空心楼板底面密拼处宜设置倒角，底面倒角尺寸 不宜小于15mm×15mm, 倒角处应进行抗裂处理。

　　6.1.9 装配式混凝土空心楼盖可根据承载力和变形可采用有柱 帽(柱托板)形式。柱托板的长度和厚度应按计算确定，且每方向

　　长度不宜小于板跨度的1/6,厚度不宜小于楼板厚度的1/4。托 板或柱帽每方向长度尚不宜小于同方向柱截面宽度与4倍板厚 之和，托板或柱帽根部的厚度(包括板厚)尚不应小于16倍柱纵 筋直径。托板或柱帽底部钢筋应按计算确定，并应满足抗震锚固 要求。当受冲切承载力不足时，可采用型钢剪力架(键),板的厚 度不宜小于300mm。

　　图6.1.9 带柱帽或托板的梁柱节点

　　6.1.10 带柱帽的装配式混凝土空心楼盖宜在柱(柱帽)周边设 置实心区域，其范围应为柱(柱帽)截面边缘向外不应小于1.5倍 板厚(图6.1.10),其尺寸和配筋应根据受冲切承载力计算确定， 冲切承载力应按国家现行标准《混凝土结构设计标准》GB/T 50010的相关规定计算。

　　图6.1.10 柔性支承楼盖柱(帽)实心区示意图

　　1—实心区;2—框架柔性梁;3—肋梁;4—填充体;5—框架柱

　　6.1.11 装配式混凝土空心楼板空腔与竖向支承构件间应设置 实心区，实心区宽度应满足板的受剪承载力要求，从支承边起不 宜小于0.20倍板厚，且不应小于50mm (图6.1.11)。

　　图6.1.11 实心区范围示意图

　　1—混凝土实心区;2一填充体边界线;3一支承构件;4一填充体

　　6.1.12 装配式混凝土空心楼板开洞时，应符合现行国家标准 《建筑抗震设计标准》GB/T 50011及现行行业标准《高层建筑混 凝土结构技术规程》JGJ 3的相关规定，并应满足下列规定：

　　1 当矩形洞边长和圆形洞口直径不大于300mm 时，受力钢 筋可绕过孔洞不截断;

　　2 当矩形洞边长和圆形洞口直径大于300mm 但不大于 1000mm 时，洞口周边应布置不小于100mm 宽的实心板带，且应 在洞边布置补偿钢筋，每个方向的补偿钢筋面积不应小于该方向 被切断钢筋的面积;且圆形洞口应沿洞边上、下各配置一根直径 8mm～12mm 的环形钢筋;

　　3 当洞口切断肋梁时，应在洞口的周边设暗梁，暗梁宽度不 应小于150mm, 每个方向暗梁主筋面积不应小于该方向被切断 钢筋的面积，暗梁纵筋上下均不应小于2根直径12mm 钢筋，暗 梁箍筋直径不应小于8mm (图6.1.12);并应在计算模型中如实 考虑其带来的不利影响。

　　A-A

　　B-B

　　图6.1.12 切断肋梁时洞口补强措施

　　1—附加肋梁补强筋;2—原肋梁钢筋;3—暗梁钢筋

　　6.2 装配箱混凝土空心楼板

　　6.2.1 装配箱的底板、盖板的平面形状宜为矩形，平面尺寸的各边 长度宜为300mm～1500mm, 箱体高度宜为200mm～1400mm。

　　6.2.2 装配箱底板厚度可按结构不同部位进行调整，且不宜小 于40mm, 盖板厚度根据计算确定。

　　6.2.3 装配箱底板宜采用加腋板，加腋板自中部向板端截面宜 由薄到厚形成加腋。

　　6.2.4 装配箱底板四周宜设置剪力齿，剪力齿的水平间距应与 外伸钢筋间距一致，且不宜大于100mm 。剪力齿如图6 . 2 .4所 示，其几何尺寸不应小于表6.2.4的要求：

　　表6.2.4 剪力齿构造尺寸

　　A-A

　　(a) 剪力齿(一) (b) 剪力齿(二)

　　图6.2.4 剪力齿示意图

　　6.2.5 装配箱的盖板作为非受力构件可采用钢筋混凝土预制板 或空腔壁板，侧板宜采用空腔壁板。

　　6.2.6 装配箱底板、预制混凝土盖板应设置侧壁板承插口，承插 口长度应与侧壁板长度一致，宽度宜大于侧壁板厚度2mm, 深 度 不宜小于10mm。

　　6.2.7 空腔侧壁板与盖板、底板可通过承插口、定位块等措施连 接和固定，施工时应严格控制侧壁板偏移。

　　6.2.8 装配箱底板的配筋宜采用带肋钢筋，应符合下列规定：

　　1 除按计算要求配筋外，尚应满足现行国家标准《混凝土结 构设计标准》GB/T 50010中最小配筋率的规定，钢筋直径不应小

　　于 5mm, 且钢筋间距不宜大于100mm;

　　2 底板钢筋应伸入现浇肋梁内且超过梁中心线，其钢筋锚 固长度应符合现行国家标准《混凝土结构设计标准》GB/T 50010 中的相关规定，总外伸长度不小于30d, 其锚入肋梁内的水平投影 长度不应小于0.4l, 并宜将钢筋端部弯折，端部弯起部分的竖直 投影长度不宜小于5d。

　　6.2.9 上部现浇层厚度与配筋应由设计确定，且厚度不宜小于 50mm; 当现浇层仅需配置构造钢筋时构造钢筋宜采用双向配筋， 直径不宜小于6mm, 间距不宜大于200mm。

　　6.3 预制带肋底板空心楼板

　　6.3.1 单个预制构件纵向肋梁预制高度不宜小于肋梁高度1/3, 且不宜大于填充体安装完成高度，预制肋梁宽度不宜小于 150mm, 高度不宜小于200mm, 高宽比不宜大于4。

　　6.3.2 预制肋梁上表面与后浇混凝土叠合层之间的结构面应设 置粗糙面，粗糙面面积不宜小于结合面的80%,凹凸深度不应小 于4mm; 预制肋梁端面应设置键槽，键槽应符合现行行业标准 《装配式混凝土结构技术规程》JCJ 1相关规定。

　　6.3.3 预制带肋底板空心楼板顶板厚度不应小于50mm, 底板 厚度根据设计要求确定。

　　6.3.4 预制带肋底板包括单向预制单肋梁底板、单向预制多肋 梁底板。预制带肋底板空心楼板的布置应按设计确定，预制肋梁 至预制底板板边的水平距离由设计确定，相邻肋梁间距离应结合 填充体宽度和受力要求确定。

　　图 6.3.4-1 单向预制单肋梁底板布置示意图

　　1一纵向预制肋梁;2一预制肋梁底筋;3一预制肋梁箍筋;4一纵向板底钢筋

　　图6.3.4-2 单向预制多肋梁底板布置示意图

　　1一纵向预制肋梁;2一预制肋梁底筋;3一预制肋梁箍筋;4一纵向板底钢筋

　　6.3.5 预制底板不考虑使用阶段参与结构受力时，可采用密拼 拼缝构造，如图6.3.5所示。

　　图6.3.5单向预制带肋底板拼缝处连接示意

　　1一预制底板;2一预制肋梁;3一拼缝;4—模板

　　6.3.6 肋梁纵筋锚入支座的长度应满足现行国家标准《混凝土 结 构 设 计 标 准 》GB/T 50010 中非框架梁的相关规定，如图6 . 3 . 6 所 示 。

　　(a) 预制肋梁纵筋锚固大样一

　　(b) 预制肋梁纵筋锚固大样二

　　图6 . 3 . 6 预制肋梁钢筋锚固示意

　　1一预制肋梁;2一预制主梁;3一预制肋梁底筋

　　6.3.7 框架梁及梁柱节点的承载力验算、抗震措施应满足现行

　　国家标准《建筑抗震设计标准》GB/T

　　50011以及现行行业标准

　　《高层建筑混凝土结构技术规程》JGJ 3、《预应力混凝土结构抗震 设计规程》JGJ 140中框架梁的各项要求。

　　6.4 预应力预制底板空心楼板

　　6.4.1

　　预应力预制底板空心楼板截面高度不应小于250mm, 顶

　　板和底板的厚度宜取板截面高度的1/8～1/4,且顶板、底板厚度 不应小于50mm, 不宜小于60mm。

　　6.4.2 预应力预制底板空心楼板钢筋构造应符合下列规定：

　　1 预制底板纵向板钢筋采用预应力钢筋，应在预制底板内 均匀布置，横向板钢筋采用普通钢筋;

　　2 纵横向肋梁纵筋和箍筋均采用普通钢筋，肋梁纵筋宜在 肋梁宽度范围内集中布置，其间距不应大于250mm;

　　3 连接钢筋沿纵向板侧布置，采用普通钢筋，连接钢筋的形 式和间距由设计确定;

　　4 受力钢筋与填充体的净距不得小于15mm。

　　6.4.3 预制底板最小配筋面积应符合下列规定：

　　1 非预应力方向的纵向受力钢筋最小配筋面积应符合下列 规 定 ：

　　A,/A 。≥pm:nI/I。 (6.4.3)

　　式 中 ：A,—— 纵向受力普通钢筋面积;

　　A 。—— 相同外轮廓的实心板截面面积;

　　Pmin— — 最小配筋率，按现行国家标准《混凝土结构设计标 准 》GB/T 50010的 相 关 规 定 取 值 ;

　　I ——截面惯性矩;

　　I。—— 相同外轮廓的实心板截面惯性矩。

　　2 预应力钢筋截面面积应符合现行国家标准《混凝土结构 设计标准》GB/T 50010的 相 关 规 定 。

　　6.4.4 预制底板中肋梁构造做法如图6 . 4 . 4所示，应符合下列 规 定 ：

　　1 纵向肋梁底部纵筋和箍筋预制在底板内，顶部纵筋可预 制也可在现场绑扎;

　　2 横向肋梁箍筋预制在底板内，顶部和底部纵筋在现场绑扎;

　　3 纵横向肋梁布置结合填充体截面尺寸确定;

　　4 肋梁至预制底板板边的水平距离由设计确定。

　　翼

　　板长L

　　图6.4.4 预应力预制底板构造示意图

　　1一纵向肋梁钢筋;2一纵向肋梁箍筋;3一横向肋梁箍筋;4一填充体

　　6.4.5 预制底板板间连接及与支座连接处采用密拼式接缝，接 缝宜避开最大弯矩截面，如图6.4.5- 1～图6.4.5-4所示，并符合 下列规定：

　　1 应在接缝处预制底板板面设置垂直于接缝的连接钢筋，

　　直径不宜小于8mm, 且不宜大于14mm; 连接钢筋间距不应大于 200mm;

　　2 连接钢筋与预制底板同向受力钢筋搭接长度l₁ 不应小于 1.6L(L 。 为按较小直径钢筋计算的受拉钢筋锚固长度),且应伸 至相邻肋梁中线;

　　3 连接钢筋面积除应符合本标准第5.4.9节计算要求外， 尚应符合最小配筋率的规定，最小配筋率计算时截面高度取拼接 节点现浇层厚度;

　　4 在接缝处预制底板板面的连接钢筋搭接范围设置垂直的 分布钢筋，直径不应小于6mm, 数量不少于3根且间距不应大于 250mm;

　　5 预制底板板侧间密拼缝处应设置拉钩，将上下楼板钢筋 连 接 ;

　　6 接缝处叠合层厚度不应小于80mm, 混凝土等级不应低 于C30, 且不宜低于预制底板混凝土等级;

　　7 桁架钢筋长度应能搁置填充体，并保证填充体的稳定性， 桁架钢筋上弦筋上表面至预制板板面距离不宜低于80mm。

　　且伸至相邻肋梁中线处 且伸至相邻肋梁中线处

　　图6.4.5-1 预制底板板侧间密拼式接缝构造

　　4一预制底板;2一纵向预应力钢筋;3一横向板钢筋;4一连接钢筋; 5—分布钢筋;6—拉钩;7一桁架钢筋;8—板面钢筋

　　图6.4.5-2 预制底板板侧间肋梁处密拼式接缝构造

　　1一预制底板;2—纵向预应力钢筋;3一横向板钢筋;4—横向肋梁底筋; 5一横向肋梁顶筋;6—板面钢筋;7一肋梁箍筋

　　4-

　　图6.4.5-3 预制底板板侧与边支座接缝构造

　　1一预制底板;2一连接钢筋;3—桁架钢筋;4一梁或墙

　　图6.4.5-4 预制底板板侧与支座接缝构造

　　1一预制底板;2一连接钢筋;3—桁架钢筋;4—梁或墙

　　6.4.6 预制底板板端与支座连接构造做法如图6.4.6-1、图6.4.6-2 所示，应符合下列规定：

　　1 纵向肋梁底部钢筋、板钢筋均宜从预制底板板端伸出，并 锚入支承梁或墙的后浇混凝土中;

　　2 钢筋下料时应预留锚入支座的钢筋长度，肋梁钢筋锚入 支座长度按非框架梁配筋构造要求确定，板钢筋锚入长度不小于

　　100mm, 且宜伸至支座中心线。

　　5-

　　图6.4.6-1 预制底板板端与边支座连接构造

　　1一预制底板;2一预应力钢筋;3一普通受力钢筋; 4一纵向肋梁底部钢筋;5—梁或墙

　　图6.4.6-2 预制底板板端与中支座连接构造

　　1一预制底板;2一预应力钢筋;3一普通受力钢筋; 4一纵向肋梁底部钢筋;5—梁或墙

　　6.4.7 预应力预制底板开洞应符合下列规定：

　　1 预应力预制底板不宜现场开洞;

　　2 当底板开洞尺寸小于75mm, 且小于预应力筋间距时，洞 口可不做处理;

　　3 开洞截断底板纵向预应力筋或洞口尺寸在75～150mm 之间时，应根据等强原则增设补强钢筋，且每块底板切断预应力 筋根数不宜大于4根;

　　4 每块底板开洞大于150mm 或同一方向有多个开洞时，应

　　进行专门设计。

　　6.5 预应力混凝土空心楼板

　　6.5.1 预应力混凝土空心板内部空心孔洞的截面形状可采用圆 形、方形及其他形状(图6.5.1),其横截面形式还应符合下列规定：

　　1 空心孔洞大小及数量根据受力及生产需要确定;

　　2 板的宽度根据生产设备及工程实际需要确定;

　　3 板的高度应满足承载力和刚度要求;

　　4 板侧应设置锯齿形抗剪槽，板底边角宜设置倒角。

　　图6.5.1 预应力混凝土空心楼板截面形式示意

　　1一叠合层;2一预应力混凝土空心楼板;3一砂浆或细石混凝土

　　6.5.2 预应力混凝土空心楼板预制板厚度不大于150mm 时，叠 合层混凝土厚度不应小于50mm; 预制板厚度大于150mm 时，叠 合层混凝土的厚度不应小于60mm; 当叠合层厚度小于100mm 时，可采用单层双向配筋，当叠合层混凝土厚度不小于100mm 时，可采用双层双向配筋;单向最小配筋率应按现行国家标准《混 凝土结构通用规范》GB 55008执行，钢筋直径不宜小于6mm, 间 距不宜大于250mm。

　　6.5.3 预应力混凝土空心楼板板端构造，应符合下列规定：

　　1 板端切角的宽度不宜超过板宽的1/4,否则应采取增设支 撑或牛腿等特殊处理措施;

　　2 板端连接节点如图6.5.3所示，最小搁置长度αomn 宜满 足下列规定：

　　1)当板跨不大于10m 时，αomin=55mm;

　　2)当10m<板跨≤14.4m 时，αomin=80mm;

　　3) 14.4m <板跨≤18m 时，αomin=100mm;

　　当搁置长度不能满足最小搁置长度要求时，板端应配置钢筋 等加强措施加以拉锚，图示拉锚钢筋一般设在板缝中，需要时也 可设在芯孔内，芯孔应预先开槽。

　　(a) 搁置在混凝土梁上构造

　　(b) 搁置在钢梁上构造

　　图6.5.3 板端连接节点示意图

　　1一叠合层配筋;2—泡沫胶堵孔;3—拉锚钢筋;

　　4—SP板板端预埋件(在板一端焊接)

　　6.5.4 预应力混凝土空心板板侧构造，应符合下列规定：

　　1 板侧边键槽拼缝采用密拼的构造形式，拼缝上口宽度b; 不宜小于20mm, 如图6.5.4所示;

　　2 板侧边不应伸进混凝土梁、剪力墙或钢梁翼缘内。

　　图6.5.4 侧边拼缝构造形式

　　1一预应力混凝土空心楼板;2—砂浆或细石混凝土;3—锯齿边;4—叠合层

　　6.5.5 预应力空心楼板中有设备管线穿过时，应预留孔洞或预 埋套管，并采取防水、防火、隔声、减振等措施。管线及洞口设置 应符合下列要求：

　　1 设备管线应进行综合设计，减少平面交叉，宜优先采用拼 接板缝的空间设置管线;竖向管线宜集中布置，并满足维修更换 的要求，竖向管线上下层位置、大小宜保持一致;

　　2 宜在板支承附近沿空心板孔道切割所需的孔洞，且不应
