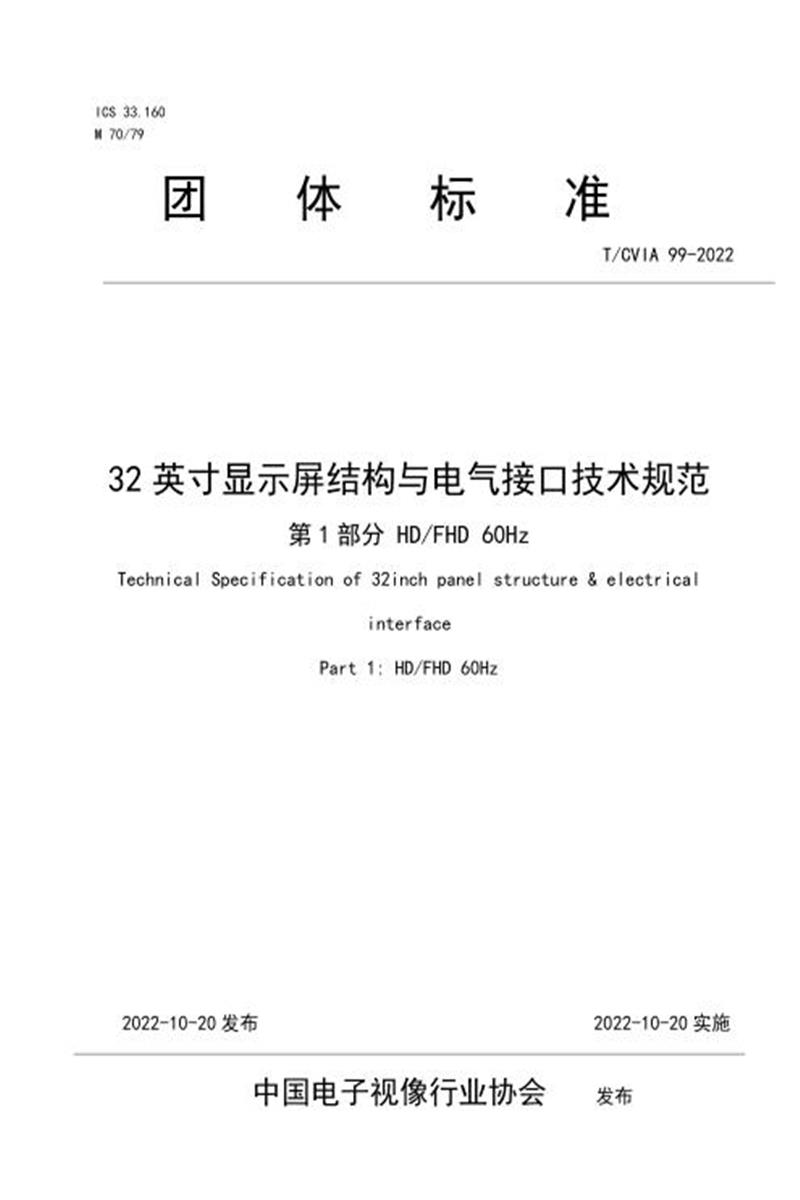

　　团 体 标 准

　　T/CVIA 99-2022

　　32 英寸显示屏结构与电气接口技术规范

　　第 1 部分 HD/FHD 60Hz

　　Technical Specification of 32inch panel structure & electrical

　　interface

　　Part 1: HD/FHD 60Hz

　　2022-10-20 发布 2022-10-20 实施

　　中国电子视像行业协会 发布

　　前 言

　　本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

　　本文件由中国电子视像行业协会提出并归口。

　　本文件是中国电子视像行业协会相关会员单位在组织技术研发、采购和生产过程中的主要参照标准，也推荐其他相关企业参考采用。显示屏结构与电气接口技术规范，是根据产业和市场的发展需求，由中国电子视像行业协会(简称“视像协会”)组织相关会员单位，共同制定的推荐性标准。本规范旨在为企业提供彩色电视机用液晶显示屏在结构和电气接口参数方面的一致性，以达到降低生产成本、规范生产秩序、促进市场繁荣的目的。

　　本标准主要起草单位：TCL 实业控股股份有限公司、深圳创维-RGB 电子有限公司、海信视像科技股份有限公司、四川长虹电器股份有限公司、康佳集团股份有限公司、青岛海尔电子有限公司、京东方科技集团股份有限公司、TCL 华星光电技术有限公司、友达光电股份限公司、群创光电股份有限公司、重庆惠科金渝光电科技有限公司、厦门厦华科技有限公司(排名不分先后)。

　　本标准主要起草人：杨二超、刘树标、郝亚斌、冯晓曦、彭健锋、邹文聪、管翔宇、李雪峰、姚林、杨泽煌、肖维春、顿胜堡、黄卫东、邱文赞、苏碧川、郭东胜、薛元、张利利(排名不分先后)。

　　32 英寸显示屏结构与电气接口技术规范

　　第 1 部分 HD/FHD 60 Hz

　　1 范围

　　本文件规范了 32 英寸 HD/FHD 60Hz 显示屏的结构和电气接口技术规范，这些规范是根据目前中国市场上被共同认可的主流产品规范而确定。

　　2 缩略语

　　3 结构

　　本文件仅针对 GOA 显示屏，对于带 Gate-COF 的显示屏，参照视像协会发布的 T/CVIA-38-2014《32 英寸 Open cell 电视屏结构技术规范》。

　　显示屏包括 CELL、Source PCB、Source COF 等零部件，如图 1 所示。

　　3.1 外形尺寸

　　HD 的外形结构图如图 1a 所示;FHD 的外形结构图如图 1b 所示;

　　(a) HD 外形结构图 (b) FHD 外形结构图

　　图 1 显示屏结构示意图

　　表 1 所示为 HD、FHD 显示屏整体结构的关键尺寸要求。

　　表 1 显示屏整体结构要求

　　(单位：mm)

　　3.2 Source PCB 的固定及接地

　　Source PCB 采用卡扣式固定方式，即每块 Source PCB 应有无原件区域用于卡扣装配，无原件区域尽量放在两个 COF 中间，其宽度 E≥20mm。

　　接地位置要求露铜位置在 PCB 板正反面都需要有预留，露铜面积及其长宽≥5 mm×15 mm。

　　3.3 偏光片贴附尺寸要求

　　U/L/R/D四侧上下偏光片贴附结构示意图如图2所示。

　　(a) U/L/R 三侧结构示意图 (b) D(source)侧结构示意图

　　图 2 偏光片贴附结构示意图

　　上下偏光片边缘距离对应的 CF 和 TFT 基板玻璃边缘尺寸如表 2 所示。

　　表 2 偏光片贴附要求

　　(单位：mm)

　　4 电气接口

　　4.1 HD 接口定义

　　HD 60Hz 30-Pin电器接口定义要求如表3所示。

　　表 3 HD 60Hz 接口定义

　　4.2 FHD 接口定义

　　FHD 60Hz 51-Pin电器接口定义要求如表4所示。

　　表 4 FHD 60Hz 接口定义

　　4.3 输入信号插座

　　输入插座封装形态统一成前掀翻盖式插座如图3所示。

　　图 3 座子结构示意图

　　插座上具有适配如图4示FFC线的锁定机构。

　　图 4 FFC 线结构示意图金手指具有如图5示的双触点设计。

　　图 5 金手指双触点结构示意图

　　插座上具有与FFC线屏蔽层相压接的接地机构如图6示。

　　图 6 FFC 线接地区示意图插座内部结构适配的FFC线尺寸规格如图7所示。

　　图 7 FFC 线结构尺寸示意图
