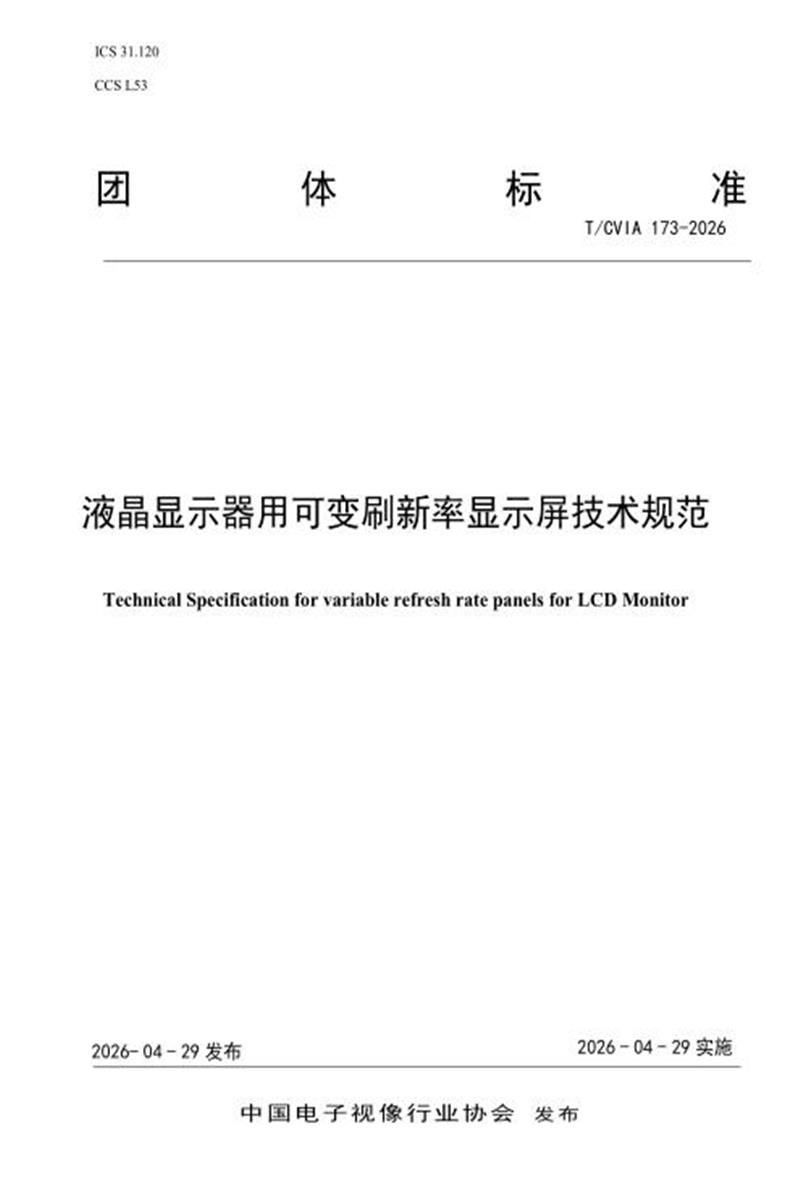

T/CVIA 173-2026 液晶显示器用可变刷新率显示屏技术规范

　　CCS L53

　　团 体 标 准

　　T/CVIA 173-2026

　　液晶显示器用可变刷新率显示屏技术规范

　　Technical Specification for variable refresh rate panels for LCD Monitor

　　2026- 04 - 29 发布 2026 - 04 - 29 实施

　　中国电子视像行业协会 发布

　　目 次

　　前 言

　　本文件按照GB/T 1.1-2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由京东方科技集团股份有限公司提出，由中国电子视像行业协会归口。

　　本文件起草单位：京东方科技集团股份有限公司、联想集团、冠捷科技(北京)有限公司、小米电子产品有限公司、海信视像科技股份有限公司、深圳创维显示科技有限公司、厦门厦华科技有限公司。

　　本文件主要起草人：顿胜堡、马璨、陈庚、杨鹏、王宏雄、管培强、韩爽、欧甜、郝亚斌、冯晓曦、彭健锋、董敏、周季、杨冬、钟其、管翔宇、鲁猛、徐遥令、孙成、薛元、张利利。

　　液晶显示器用可变刷新率显示屏技术规范

　　1 范围

　　本文件规定了液晶显示器用可变刷新率显示屏技术要求，并描述了相关测试方法。

　　本文件适用于采用可变刷新率技术的液晶显示屏，是产品设计、生产定型和检验的主要依据。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 18910.12-2024 液晶显示器件第1-2部分:术语和符号

　　GB/T 18910.61-2021 液晶显示器件第6-1部分:液晶显示器件测试方法 光电参数

　　3 术语、定义和缩略语

　　3.1 术语和定义

　　下列术语和定义适用于本文件。

　　3.1.1

　　闪烁 flicker

　　显示画面亮度在一定周期时间内(通常很短)的变化能够被人的视觉所分辨的一种现象，单位是分贝，符号为dB。

　　注：视觉上判断其波动的时间性时，通常要考虑到环境光照的照度、颜色、观察方向及观察者视觉的敏感性等诸多复杂因素。

　　[来源：GB/T 18910.12-2024,3.3.30]

　　3.1.2

　　刷新率 refresh rate

　　显示器单位时间内更新显示画面的次数。

　　注：一般用每秒的帧数(Hz)来表示。

　　[来源：SJ/T 12019-2025,3.1.3]

　　3.1.3

　　最低刷新率 minimum refresh rate

　　正常显示时所支持的最低显示刷新帧率，单位是赫兹，符号为Hz。

　　注：人眼无可察觉的异常光学现象。

　　3.1.4

　　最高刷新率 maximum refresh rate

　　正常显示时所支持的最高显示刷新帧率，单位是赫兹，符号为Hz。注：人眼无可察觉的异常光学现象。

　　3.2 缩略语

　　VRR：可变刷新频率(Variable Refresh Rate)。

　　4 技术要求

　　可变刷新率显示屏技术指标要求应满足表1的要求。

　　表1 技术要求

　　当产品的最低刷新率与最高刷新率对应的等级不一致时，应依据最低刷新率对应的等级进行评定。

　　5 测试方法

　　5.1 测试条件

　　5.1.1 环境条件

　　应在下列温度、湿度和气压条件范围内进行测试：

　　——环境温度：15℃~35℃;

　　——相对湿度：25%RH～85%RH;

　　——大气压力：86kPa～106kPa。

　　5.1.2 驱动条件

　　测试应在产品规格书中规定的接口/额定电压/电流驱动条件下进行测试。

　　5.1.3 环境照度

　　测试应在暗室中进行，屏幕杂散光照度小于或等于1lx。

　　5.1.4 稳定时间

　　测试前被测显示屏要进行预热，预热时间根据显示器件的预热特性来确定，至少预热 30 min。

　　5.1.5 测试布局

　　测试布局见图1 ，测试点位置见图2。

　　标引序号说明：

　　1--显示设备; 2--转台;

　　3--驱动信号源;

　　4--光学测量仪器。

　　注：

　　a 1.5倍屏幕高度。

　　图1 测试布局图

　　--W：屏幕有效显示区域水平宽度;

　　--H：屏幕有效显示区域垂直宽度。

　　图2 测试点位置

　　5.2 仪器设备

　　测试仪器应满足下列要求：

　　a) 瞬态亮度计：仪器的光谱响应应符合 CIE 光谱光视效率函数，CIE f1' 的值不大于 3%。亮度值

　　大于 0.1cd/m2 时，亮度的相对不确定度应不超过 4%(相对于 CIE A 照明体)，亮度值小于等于0.1cd/m2 时，亮度的相对不确定度应不超过 10%，其采样频率不小于 3000Hz;

　　b) 色度计：根据 CIE 1931 标准色度观察者，探测器的光谱响应应符合颜色匹配函数，且 CIE 色品坐标 x和 y 的准确度为 0.002(相对于 CIE A 照明体)。为了得到所需的精度，在测试显示器件时，可使用相似光谱分布的标准光源来获取校正因子;

　　c) 光谱辐射计：波长范围至少应为 380nm~780nm，且波长间隔应小于等于 1nm。亮度值大于

　　0.1cd/m2 时，亮度的相对不确定度不超过 4%(相对于 CIE A 照明体)，亮度小于等于 0.1cd/m2时，亮度的相对不确定度不超过 10%。

　　d) 信号源：对信号发生设备不作具体规定;输入的测试信号应为本标准指定的信号图(L127 灰阶信号、L255 白场信号、棋盘格信号)。

　　5.3 测试信号

　　图3 L255 全白场信号

　　图4 L127 灰阶信号

　　图5 棋盘格信号

　　5.4 最低刷新率

　　测试步骤如下：

　　a) 显示屏预热30分钟后，输入全白场画面(见图 3)，输入信号频率为60Hz;

　　b) 调低输入信号频率，直至显示屏无法正常显示图像，记录正常显示的最低频率，记录为最低刷新率。

　　注：频率变化需覆盖行业常用频率，同时可直接使用产品规格书规定频率(如10，20，30，40，48，60，72，84， 96，108，120，144...等)。

　　5.5 最高刷新率

　　测试步骤如下：

　　a) 显示屏预热30分钟后，输入全白画面(见图 3)，输入信号频率为60Hz;

　　b) 调高输入信号频率，直至显示屏无法正常显示图像，记录正常显示的最高频率，记录为最高刷新率。

　　注：频率变化需覆盖行业常用频率，同时可直接使用产品规格书规定频率(如10，20，30，40，48，60，72，84， 96，108，120，144...等)。

　　5.6 定频闪烁

　　测试步骤如下：

　　a) 显示屏输入L255全白场画面(见图3)，控制背光将显示屏亮度调整到200cd/m²,预热30分钟;

　　b) 输入L127画面(见图4)，信号频率为规格书里定义的最低刷新率，使用瞬态亮度计测量该频率下屏幕中心点P7变化，并记录亮度变化曲线L(t);

　　c) 按照GB/T 18910.61-2021中5.4.3的规定计算闪烁值;

　　d) 按照步骤c)测试屏幕其他点的闪烁值，取13个测试点的最劣闪烁值作为最低刷新率下的闪烁值;

　　e) 改变刷新频率，按照步骤c)测试最高刷新率下13个测试点的闪烁值，取最劣值作为最高刷新率等级下的闪烁值;

　　f) 取所有测试值的最劣值作为最后结果。

　　5.7 变频闪烁

　　测试步骤如下：

　　a) 显示屏输入 L255 全白场画面(见图 3)，控制背光将显示屏亮度调整到 200cd/m²,预热 30分钟;

　　b) 输入 L127 画面(见图 4)，改变输入信号频率，从最低刷新频率切换至最高刷新频率，使用瞬态亮度计测试频率切换时屏幕中心点亮度变化，并记录亮度变化曲线;

　　注：驱动信号波形为方波，切换间隔 100ms，循环测试 10s 数据;

　　c) 按照 GB/T 18910.61-2021 中 5.4.3 的规定计算中心点闪烁值，结果以 dB 表示;

　　d) 按照步骤 b)~步骤 c)测试屏幕其他点的闪烁值，取最劣值为结果。

　　5.8 不同刷新率下的亮度偏差

　　测试步骤如下：

　　a) 显示屏输入 L255 全白场画面(见图 3)，控制背光将显示屏亮度调整到 200cd/m² , 预热 30分钟;

　　b) 分别测量显示屏工作在支持频率下的亮度;

　　注：最低刷新频率为起始频率，以 10Hz 步长，每个频率持续 1~2s，逐步切换到最高刷新频率;

　　c) 按公式(1)计算不同帧频下的亮度偏差：

　　式中：

　　ΔD——不同刷新率下的亮度偏差;

　　Rmax——支持的最高刷新率;

　　Rmin——支持的最低刷新率;

　　L1——测量频率范围内中心亮度最小值;

　　L2——测量频率范围内亮度最大值。

　　d) 显示模块调整至 L127 灰阶(见图 4)，按步骤 b)、c)重新计算不同帧频下的亮度偏差 ΔD。

　　5.9 不同刷新率下的色度偏差

　　测试步骤如下：

　　a) 显示屏输入 L255 全白场画面(见图 3)，控制背光将显示屏亮度调整到 200cd/m² , 预热 30分钟;

　　b) 分别测量显示屏工作在支持频率下的色度坐标;

　　注：最低刷新频率为起始频率，以 10Hz 步长，每个频率持续 1~2s，逐步切换到最高刷新频率;

　　c) 按公式(2)计算不同刷新率下的色度偏差：

　　Δx = xmin _ xmax

　　Δy = ymin _ ymax

　　..................................

　　(2)

　　式中：

　　xmin,ymin :最低刷新频率下的色度;

　　xmax,ymax :最高刷新频率下的色度。

　　5.10 功耗

　　按照附录 B 测试显示器整机功耗 ETEC。

　　5.11 残像

　　测试步骤如下：

　　a) 显示屏输入 L255 画面(见图 3)，预热 30 分钟,检查初始的画面品质，并调节闪烁至最小;

　　b) 显示屏垂直放置于设备上，持续时间内运行 13×8 黑白棋盘格画面(见图 5)，恢复时间运行 L255 画面;

　　c) 测试时间由短期到长期持续测试，具体测试条件见表 2;

　　表2 测试条件

　　d) 试验后距离 70cm 画面检查 L127 画面，2 片显示屏都不能观测到残像。

　　附录 A

　　(规范性附录)

　　显示器功耗计算方法

　　B.1 显示器整机功耗计算

　　显示器整机功耗(Total Energy Consumption ,TEC) 应以千瓦时(kWh)为单位，按以下公式计算：

　　ETEC=8.76 ×(0.35×PoN+0.65×PSLEEP) ···········································(B.1)式中：

　　ETEC——整机功耗，单位为千瓦时(kWh);

　　PON——开机模式功率，单位为瓦特(W);

　　PSLEEP——睡眠模式功率，单位为瓦特(W);

　　计算结果应四舍五入到 0.1kWh。

　　B.2 显示器最大总能耗

　　显示器的最大总能耗标准(ETEC_MAX )应以千瓦时(kWh)为单位，按下表规定计算：

　　表 B.1 显示器的最大总能耗计算方法

　　其中：

　　A——可视屏幕区域，单位为平方英寸(in² );

　　r——屏幕分辨率，单位为百万像素(MP)

　　计算结果应四舍五入到 0.1kWh。

　　B.3 显示器整机功耗要求

　　对于所有显示器， 其整机功耗(ETEC )应以千瓦时(kWh )为单位， 并应小于或等于最大 TEC (ETEC_MAX)，同时按照下面的公式考虑适用的宽限值和调整值：

　　ETEC≤(ETEC_MAX+EEP+EABC+EN+ ET+ EC+EHDR+EUSB) ×effAC_DC························(B.2)式中：

　　ETEC——整机功耗，单位为千瓦时(kWh)，按公式(B.2)计算;

　　ETEC_MAX——最大总能耗，单位为千瓦时(kWh)，按表 B.1 计算;

　　EEP——高性能显示宽限值，单位为千瓦时(kWh);

　　EABC——自动亮度控制宽限值，单位为千瓦时(kWh);

　　EN——全网络连接宽限值，单位为千瓦时(kWh);

　　ET——触摸技术宽限值，单位为千瓦时(kWh);

　　EC——曲面显示宽限值，单位为千瓦时(kWh);

　　EHDR——HDR 显示器宽限值，单位为千瓦时(kWh);

　　EUSB——具有 USB-C 供电功能的显示器的宽限值，单位为千瓦时(kWh);

　　effAC_DC——显示器供电的AC-DC 功率转换损耗的标准调整值，交流供电显示器为1.0，标准直流显示器为 0.85。

　　B.4 高性能显示器的宽限值

　　满足高性能显示器需要同时满足以下三个条件：

　　a) 对比度要求：

　　对于平面显示器，水平视角 85°测得的对比度需要≥60:1;

　　对于曲面显示器，水平视角 83°测得的对比度需要≥60:1;

　　无论是否有盖板玻璃;

　　b) 分辨率要求：原始分辨率≥2.3 百万像素(MP);

　　c) 色域要求：CIE LUV 色域≥32.9%。

　　高性能显示宽限值(EEP)以千瓦时(kWh)为单位，按以下公式计算：

　　EEP=(1.70×G_0.52)*ETEC_MAX ···················································(B.3)式中：

　　EEP——高性能显示宽限值，单位为千瓦时(kWh);

　　G——CIE LUV 色域值，单位为百分比(%)，数值保留至 0.1%。

　　B.5 自动亮度控制宽限值

　　对于默认启用自动亮度控制(ABC)的显示器，开机模式下自控亮度控制带来的功率降低(RABC)应≥20%，在此前提下，能耗宽限值(EABC)以千瓦时(kWh)为单位，按以下公式计算：

　　EABC=0.05×ETEC_MAX ······························································(B.4)式中：

　　EABC——自动亮度控制宽限值，单位为千瓦时(kWh);

　　ETEC_MAX——最大总能耗，单位为千瓦时(kWh)，按表 B.1 计算。

　　自控亮度控制带来的功率降低(RABC )值按以下公式计算：

　　RABC= (P300_P12)/P300 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·(B.5)式中：

　　RABC——自动亮度控制带来的功率降低百分比;

　　P300——在环境光强度为 300lx 时测量的开机模式功率，单位为瓦特(W);

　　P12——在环境光强度为 12lx 时测量的开机模式功率，单位为瓦特(W)。

　　B.6 网络连接宽限值

　　具有完整网络连接功能的显示器，其网络连接宽限值(EN)为 2.9 kWh。

　　B.7 触摸技术宽限值

　　在开机模式下激活触摸功能的显示器，其触摸技术宽限值(ET)以千瓦时为单位，按以下公式计算：

　　ET=0. 17×ETEC_MAX ··························································(B.6)式中：

　　ET——触摸技术宽限值，单位为千瓦时;

　　ETEC_MAX——最大总能耗，单位为千瓦时(kWh)，按表 B.1 计算。

　　B.8 曲面显示宽限值

　　曲面显示器的曲面显示宽限值(EC)以千瓦时为单位，按以下公式计算：

　　EC=0. 15×ETEC_MAX ····························································(10)

　　式中：

　　EC——曲面显示宽限值，单位为千瓦时;

　　ETEC_MAX——最大总能耗，单位为千瓦时(kWh)，按表 B.1 计算。

　　B.9 HDR 显示器宽限值

　　符合视频电子标准协会(VESA)DisplayHDR CTS 版本 1.0 中 DisplayHDR 600 或 DisplayHDR 1000 认证的产品，适用 HDR 显示器宽限值(EHDR )，其值按下表规定计算：

　　表 B.2 HDR 显示器宽限值计算方法

　　其中：

　　EHDR——符合 DisplayHDR CTS 等级 600 或 1000 的宽限值，单位为千瓦时(kWh);

　　ETEC_MAX——最大总能耗，单位为千瓦时(kWh)，按表 B.1 计算。

　　B.10 USB-C 供电宽限值

　　具有 USB Type-C 接口兼容性，且能够为连接设备提供≥45 W 功率的显示器，其 USB-C 供电宽限值(EUSB)为 2.75 kWh。
