T/CVIA 142-2024 电视机通用遥控技术要求和测量方法

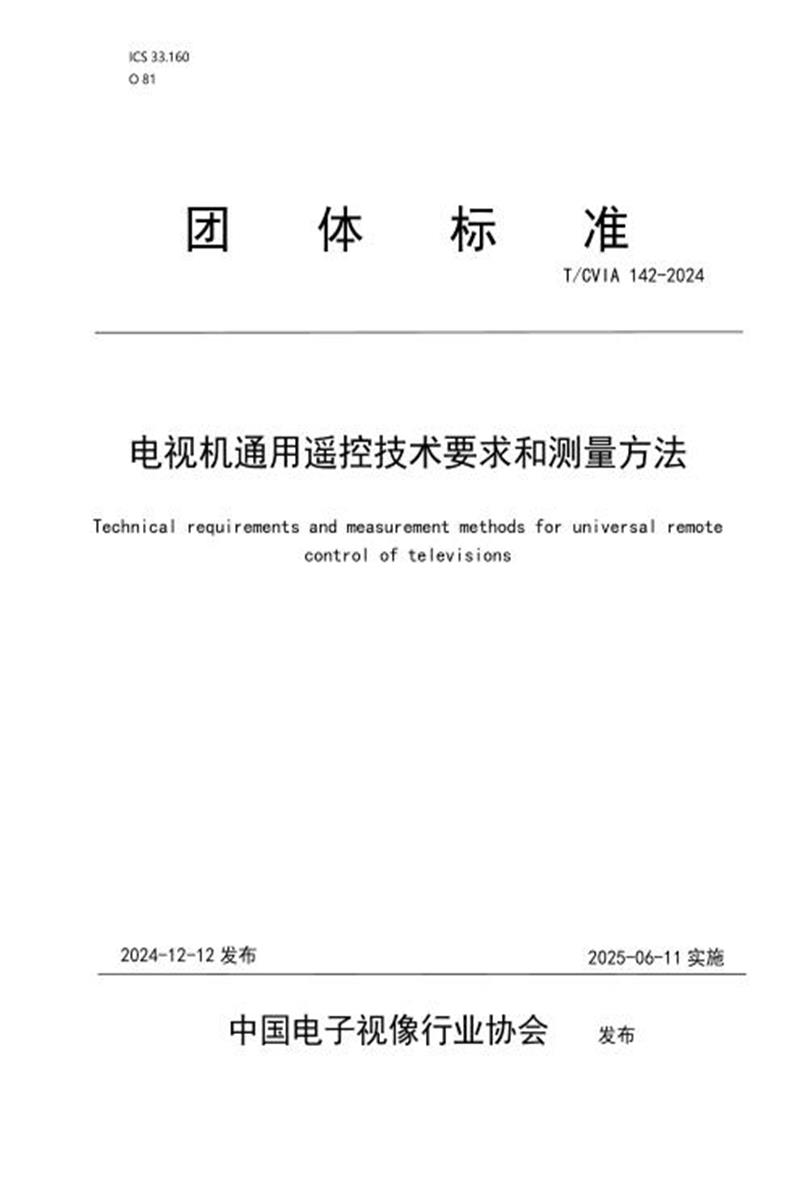

　　团 体 标 准

　　T/CVIA 142-2024

　　电视机通用遥控技术要求和测量方法

　　Technical requirements and measurement methods for universal remote

　　control of televisions

　　2024-12-12 发布 2025-06-11 实施

　　中国电子视像行业协会 发布

　　目 次

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　本文件由中国电子视像行业协会提出并归口。

　　本文件起草单位：中国电子技术标准化研究院、国家广播电视总局广播电视规划院、深圳市酷开软件技术有限公司、海信视像科技股份有限公司、深圳创维-RGB电子有限公司、康佳集团股份有限公司、四川长虹电器股份有限公司、深圳TCL新技术有限公司、北京小米电子产品有限公司、重庆市易平方科技有限公司、深圳市雷鸟网络科技有限公司、中家院(北京)检测认证有限公司、四川虹魔方网络科技有限公司、青岛海尔多媒体有限公司、深圳康佳电子科技有限公司、厦门厦华科技有限公司、

　　三星电子(中国)研发中心、乐融智家(北京)科技发展有限公司、夏普电子研发(南京)有限公

　　司、乐金电子(中国)研究开发中心有限公司、西安华为技术有限公司、冠捷显示科技(厦门)有限公司、深圳市中彩联科技有限公司。

　　本文件主要起草人：郝亚斌、彭健锋、刘秀云、张利利、董桂官、史培宁、常江、高杨、李俊敏、

　　马万铮、沈润渊、陈益军、李永吉、金立平、李子健、林敏强、刘从锋、吴海、赵喆、仝广运、杨铠阳、裴超、赵燕伟、宋舰、翟明、秦向明、赵曈、薛元、张志海、赵增宾、祁正春、黄国荣、陈泽新、赵学文、彭小林、余继平、王佳敏、杨勇。

　　本文件是首次发布。

　　引 言

　　本文件的发布机构提请注意，声明符合本文件时，可能涉及到5.2、7.2、附录C、D、E、G的专利的使用。专利列表如下：

　　本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。

　　该专利持有人已向国际星闪无线短距通信联盟承诺在公平、合理、无歧视的基础上，向联盟会员作无偿许可;对于非联盟会员尚未有明确的知识产权策略。

　　请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

　　电视机通用遥控技术要求和测量方法

　　1 范围

　　本文件规定了电视机通用遥控技术的要求和测量方法。

　　本文件适用于电视机配发的三模通用遥控器和电视机的开发、生产、应用和测量。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 14960—2017 电视广播接收机用红外遥控器发射器技术要求和测试方法

　　GB/T 18284—2000 快速响应矩阵码

　　GY/T 407—2024 机顶盒通用遥控技术要求和测量方法

　　T/XS 10002—2023 星闪无线通信系统 接入层 低功耗技术要求和测试方法 V1.0

　　T/XS 30006—2023 星闪无线通信 基础应用层 低延迟低复杂度高清音频编解码技术规范

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1

　　机顶盒 set-top box

　　一种接收电视信号并通过外部显示设备为用户提供电视节目收视服务的设备。

　　3.2

　　通用遥控 universal remote control

　　利用短距无线技术同时控制电视机和机顶盒。

　　3.3

　　三模通用遥控器 three mode universal remote control equipment

　　采用红外、蓝牙和星闪无线技术的同时具备控制电视机和机顶盒能力的遥控器。

　　3.4

　　通用遥控目标 universal remote control target

　　可被三模通用遥控器控制的机顶盒和电视机。

　　3.5

　　通用遥控终端 universal remote control terminal

　　三模通用遥控器和通用遥控目标的总称。

　　3.6

　　适配器 dong le

　　扩展通用遥控目标蓝牙或星闪连接能力的设备。

　　3.7

　　升级主机 upgrade host

　　为三模通用遥控器提供升级服务的设备，如机顶盒、电视机、移动终端等。

　　3.8

　　遥控基础信息 remote control basic information

　　能实现对通用遥控目标进行控制的必要信息，如按键键值、协议格式等。

　　3.9

　　信源全屏状态 source full screen status

　　信源内容在屏幕上的呈现状态，包括仅显示信源内容和信源内容上叠加显示电视机浮窗。

　　4 缩略语

　　下列缩略语适用于本文件。

　　ADPCM 自适应差值脉冲编码调制(Adaptive Differential Pulse Code Modulation)

　　AES 高级加密标准(Advanced Encryption Standard)

　　ECDH 椭圆曲线迪菲-赫尔曼密钥交换(Elliptic Curve Diffie–Hellman key exchange)

　　GATT 通用属性文件(Generic Attribute profile)

　　GFSK 高斯频移键控(Gaussian Frequency Shift Key)

　　HDMI 高清多媒体接口(High Definition Multimedia Interface)

　　HID 人机交互的设备(Human Interface Device)

　　L2HC 低延迟低复杂度高清音频编解码(Low Latency Low Complexity High Resolution Audio Codec)

　　PCM 脉冲编码调制(Pulse Code Modulation)

　　PER 误包率(Packet Error Rate)

　　QPSK 正交相移键控(Quadrature Phase Shift Keying)

　　SBC 子带编码(Subband Coding)

　　UAC 通用串行总线音频类(USB Audio Class)

　　USB 通用串行总线(Universal Serial Bus)

　　UUID 通用唯一识别码(Universally Unique Identifier)

　　8PSK 8 相位相移键控(8 Phase Shift Keying )

　　5 基本功能和性能要求

　　5.1 电视机

　　5.1.1 基本功能

　　5.1.1.1 一键切换直播信源

　　自本文件发布之日起，新生产电视机应支持一键切换到直播信源功能。

　　5.1.1.2 遥控方式

　　电视机应至少支持基于红外、蓝牙、星闪的 3 种遥控方式之一。

　　5.1.1.3 开机方式

　　电视机应至少支持以下一种开机方式。

　　a) 接收三模通用遥控器发送的红外指令开机。

　　电视机待机时具备建立蓝牙或星闪连接能力，三模通用遥控器回连后，电视机接收三模通用遥控器发送的蓝牙或星闪指令开机。

　　电视机待机时不具备建立蓝牙或星闪连接能力，接收三模通用遥控器发送的唤醒广播，建立连接后开机。

　　5.1.1.4 状态服务

　　支持蓝牙或星闪遥控方式的电视机应支持通过符合表 A.1 的基本信息类属性、音量当前值属性、音量最大值属性、信源通道状态属性向三模通用遥控器提供信息。宜支持通过符合表 A.1 的信源全屏状态属性向三模通用遥控器提供信息。

　　5.1.1.5 遥控指令

　　支持红外遥控方式的电视机的遥控指令应兼容附录 B.2 中红外键值规定，支持蓝牙或星闪遥控方式的电视机的遥控指令应兼容附录 B.2 中蓝牙和星闪键值规定。

　　5.1.1.6 本机信息二维码

　　电视机宜支持显示本机信息二维码，二维码中应包含设备类型、品牌代码、型号代码、遥控模式和软件版本信息。

　　本机信息二维码应符合 GB/T 18284-2000 标准的要求，纠错等级采用M 等级。

　　本机信息支持多组信息，每组信息采用换行分割。每组信息采用 key=value 格式，key 为信息名称，value 为信息值。中文字符采用 UTF-8 编码格式。完整的本机信息通过 Base64 编码生成二维码。本机信息定义应符合表 1。

　　表 1 本机信息

　　5.1.2 基本性能

　　5.1.2.1 红外

　　电视机红外基本性能应符合表 2 的要求。

　　表 2 电视机红外基本性能

　　5.1.2.2 蓝牙和星闪

　　蓝牙和星闪基本性能应符合表 3 的要求。

　　表 3 蓝牙和星闪基本性能

　　5.2 三模通用遥控器

　　5.2.1 通则

　　电视机厂商如配备三模通用遥控器，宜按本文件执行。

　　5.2.2 基本功能

　　5.2.2.1 遥控方式

　　三模通用遥控器应支持基于红外、蓝牙、星闪的 3 种遥控方式。

　　5.2.2.2 开机方式

　　三模通用遥控器应支持以下三种开机方式。

　　a) 向通用遥控目标发送红外指令，实现通用遥控目标开机。

　　b) 与待机时具备建立蓝牙或星闪连接能力的通用遥控目标回连后，发送蓝牙或星闪指令，实现通用遥控目标开机。

　　c) 向待机时不具备建立蓝牙或星闪连接能力的通用遥控目标发送唤醒广播并建立连接后，实现通用遥控目标开机。

　　三模通用遥控器应支持从通用遥控目标获取表 A.1 中规定的开机方式属性。

　　5.2.2.3 按键控制

　　5.2.2.3.1 当前活跃设备判断

　　三模通用遥控器可获取电视机提供的符合表 A.1 的信源通道状态属性时，应按照以下规则判断当前活跃设备。

　　a) 当信源通道状态属性是电视机或其他时，当前活跃设备为电视机。

　　当信源通道状态属性是外部直播信源时，当前活跃设备为机顶盒。

　　三模通用遥控器无法获取电视机提供的信源通道状态属性时，三模通用遥控器应在按“电视机业务”键后判断当前活跃设备为电视机，在按“直播业务”键后判断当前活跃设备为机顶盒，“电视机业务”键和“直播业务”键描述应符合表 B.1 的规定。

　　5.2.2.3.2 当前焦点设备判断

　　三模通用遥控器可响应电视机提供的符合表 A.1 的信源通道状态属性和信源全屏状态属性时，应按照以下规则判断当前焦点设备。

　　a) 当信源通道状态属性是电视机或其他时，当前焦点设备为电视机。

　　当信源通道状态属性是外部直播信源且信源全屏状态属性为仅信源内容时，当前焦点设备为机顶盒。

　　当信源通道状态属性是外部直播信源且信源全屏状态属性为电视机浮窗时，当前焦点设备为电视机。

　　三模通用遥控器无法获取电视机提供的信源通道状态属性和信源全屏状态属性时，三模通用遥控器应支持通过按“电视机业务”键判断当前焦点设备为电视机，通过按“直播业务”键判断当前焦点设备为机顶盒。

　　5.2.2.3.3 按键功能

　　三模通用遥控器应支持电视机和机顶盒的同时控制。应支持“双红外”“双星闪”“蓝牙+星闪” “红外+蓝牙”“红外+星闪”控制方式组合，可支持“双蓝牙”控制方式组合。

　　按键功能应符合表 B.1 的规定。表 B.1 中未规定的按键，功能可自行定义。

　　5.2.2.4 恢复出厂设置

　　三模通用遥控器宜支持恢复出厂设置功能，操作流程见附录 G。

　　5.2.2.5 状态服务

　　三模通用遥控器应支持通过符合表 A.1 的基本信息类属性向通用遥控目标提供信息，宜支持通过符合表 A.1 的欠压状态属性向电视机提供欠压状态。

　　5.2.3 基本性能

　　5.2.3.1 基础性能

　　基础性能应符合表 4 的要求。

　　表 4 基础性能

　　5.2.3.2 红外

　　遥控器红外基本性能应符合表 5 的要求。

　　表 5 遥控器红外基本性能

　　5.2.3.3 蓝牙和星闪

　　蓝牙和星闪基本性能应符合表 6 的要求。

　　表 6 蓝牙和星闪基本性能

　　表 7 频段内选择性要求

　　5.2.3.4 环境适应性

　　环境适应性应符合 GB/T 14960-2017 中 4.22 的要求。

　　6 红外功能要求

　　6.1 红外协议

　　6.1.1 载波信号

　　载波信号波形见图 1，载波频率 38kHz，频率偏差±2%，占空比 = T1/Tc = 1/3。

　　图 1 载波信号波形

　　6.1.2 位波形

　　通过脉冲的时间间隔来区分位 0 和位 1，采用脉冲距离调制。位 0 波形见图2，位 1 波形见图 3。

　　图 2 位 0 波形

　　图 3 位 1 波形

　　6.1.3 数据格式

　　数据格式包括引导码、8bit用户码、8bit 用户反码、8bit 数据码、8bit 数据反码和停止位。时序上低位 bit 数据先发，数据波形见图4。

　　机顶盒默认用户码为 0x3A，备用用户码为 0x3C。电视机默认用户码为 0x51，备用用户码为 0x53。同时长按“音量+”键和“主页”键 3s，三模通用遥控器应切换发送机顶盒默认用户码和备用用户码，指示灯慢闪 2 下指示切换至默认用户码，指示灯快闪 3 下指示切换至备用用户码。同时长按“音量+”键和“菜单”键 3s，三模通用遥控器应切换发送电视机默认用户码和备用用户码，指示灯慢闪 2 下指示切换至默认用户码，指示灯快闪 3 下指示切换至备用用户码。

　　图 4 数据波形

　　6.1.4 重复码

　　保持按键按下状态，发送完整的一帧数据后，应间隔 108ms 发送一次重复码，直到松开按键。重复码波形见图 5，重复码的连发波形见图 6。

　　图 5 重复码波形

　　图 6 重复码连发波形

　　6.2 红外学习机顶盒遥控器

　　三模通用遥控器宜支持学习机顶盒遥控器按键，操作流程见附录 G。

　　7 蓝牙和星闪功能要求

　　7.1 基础协议

　　星闪协议应支持 T/XS 10002-2023 及以上版本，蓝牙协议应支持蓝牙 5.0 版本以上。

　　7.2 配对连接

　　电视机应支持主动进入配对模式或接收配对请求红外码后进入配对模式，配对请求红外码码值为0x7D。

　　三模通用遥控器在配对连接时应满足以下要求。

　　a) 三模通用遥控器应支持同时与1台电视机和1台机顶盒的连接能力。

　　发起配对业务时，应发送配对请求红外码，其码值为0x7D。配对广播中配对等级应为主动配对，配对目标应为电视机。

　　发起配对业务时，应发送配对请求红外码，其码值为0x7D。配对广播中配对等级应为主动配对，配对目标应为机顶盒。

　　三模通用遥控器配对连接的广播内容应符合附录C的规定，三模通用遥控器的工作状态参数宜符合附录C的规定。

　　7.3 语音控制

　　三模通用遥控器和支持蓝牙或星闪遥控方式的电视机宜支持语音控制功能。支持语音控制功能的三模通用遥控器应符合附录 D 的规定。支持近场语音控制功能的电视机应兼容附录 D 的技术要求，可基于附录 D 的技术要求进一步扩展。

　　7.4 三模通用遥控器升级

　　三模通用遥控器应支持符合附录 E 的三模通用遥控器基础信息下载功能，宜支持符合附录 E 的三模通用遥控器固件更新功能。

　　支持蓝牙或星闪遥控方式的电视机宜支持符合附录 E 的三模通用遥控器基础信息下载和固件更新功能。

　　三模通用遥控器按键的键值可通过下载方式或红外学习方式更新，键值应以最后更新的为准。

　　7.5 查找三模通用遥控器

　　三模通用遥控器宜支持符合附录 F 的规定的告警查找功能，可支持符合附录 F 的规定的定位查找功能。三模通用遥控器在出厂时宜关闭告警查找和查找功能。

　　7.6 适配器扩展

　　电视机宜支持通过外插适配器的方式进行蓝牙或星闪遥控方式扩展，三模通用遥控器与适配器通过蓝牙或星闪进行连接实现以下功能。

　　a) 三模通用遥控器对电视机进行按键控制。

　　支持语音控制功能的三模通用遥控器对电视机进行语音控制。

　　电视机和三模通用遥控器应支持提供表A.1中基础信息和工作状态两类服务。

　　适配器应支持 USB2.0 及以上，设备描述符和数据接口描述应符合附录 H 的规定。

　　8 测量方法

　　8.1 测量条件

　　8.1.1 环境要求

　　除另有说明，所有测量应在下列范围内的温度、湿度和气压的任意组合条件下稳定后进行，测量用标准环境条件如下。射频性能测试应在电磁屏蔽箱内操作。

　　环境温度：15℃~35℃, 优选 20℃。

　　相对湿度：25%～75%RH。

　　大气压力：86 kPa～106kPa。

　　8.1.2 设备要求

　　8.2.1、8.3.1 和 8.4.1 中选用的机顶盒应为符合 GY/T 407—2024 规定的机顶盒，8.2.2、8.3.2 和

　　8.4.2 选用的三模通用遥控器应为符合GY/T 407—2024 规定的三模通用遥控器。

　　8.2 基本功能和性能

　　8.2.1 电视机基本功能

　　8.2.1.1 遥控方式

　　测量步骤如下。

　　a) 三模通用遥控器选择电视机支持的遥控方式。

　　b) 检查电视机是否可以被正常遥控。

　　8.2.1.2 开机方式

　　测量步骤如下。

　　a) 检查电视机是否可被三模通用遥控器正常开机。

　　8.2.1.3 状态服务

　　测量步骤如下。

　　a) 三模通用遥控器与电视机建立蓝牙或星闪连接。

　　b) 检查三模通用遥控器获取的电视机基本信息、音量当前值、音量最大值、信源通道状态和信源全屏状态是否正确。

　　8.2.1.4 遥控指令

　　测量步骤如下。

　　a) 三模通用遥控器选择电视机支持的遥控方式。

　　b) 遍历三模通用遥控器上的所有按键，查看电视机指令响应是否符合表B.2要求。

　　8.2.1.5 本机信息二维码

　　测量步骤如下。

　　a) 打开电视机本机信息二维码页面。

　　b) 使用移动终端扫描二维码，检查是否符合5.1.1.6要求。

　　8.2.2 电视机基本性能

　　8.2.2.1 红外指标

　　8.2.2.1.1 接收距离

　　测量步骤如下。

　　a) 电视机红外光接收窗口面在自然光或荧火灯照度为2000士50Lx的环境。

　　b) 以电视机红外光接收窗口为顶点，在过该顶点且垂直红外光接收窗口面的轴线上，用三模通用遥控器发出各项指令，检查电视机正常接收各项指令时与三模通用遥控器的最远距离是否大于或等于8m。

　　8.2.2.1.2 受控角

　　测量步骤如下。

　　a) 电视机红外光接收窗口面在自然光或荧火灯照度为2000士50Lx的环境。

　　b) 以电视机红外光接收窗口为顶点，并以过该顶点且垂直接收窗口面的轴线为0°基准，在距离6m处，用三模通用遥控器发出各项遥控指令，同时在水平方向和垂直方向旋转遥控电视机，检查电视机正常接收各项遥控指令时的受控角是否符合表2的要求。

　　8.2.2.2 蓝牙和星闪指标

　　8.2.2.2.1 发射功率

　　测量步骤如下。

　　a) 电视机无线模组通过射频线缆与测试仪建立蓝牙或星闪连接。

　　b) 设置电视机无线模组的发射频率为支持频段内的最低工作频率。

　　c) 设置电视机无线模组发送帧的调制方式和编码速率。

　　d) 设置测试仪解调配置与电视机无线模组参数一致，并进入接收状态。

　　e) 使用测试仪测量电视机无线模组的发射功率，检查发射功率是否符合表3要求。

　　f) 设置电视机无线模组的发射频率为支持频段内的中间工作频率，重复步骤c)～步骤e)。

　　g) 设置电视机无线模组的发射频率为支持频段内的最高工作频率，重复步骤c)～步骤e)。

　　8.2.2.2.2 初始频率偏移

　　测量步骤如下。

　　a) 电视机无线模组通过射频线缆与测试仪建立蓝牙或星闪连接。

　　b) 设置电视机无线模组的发射频率为支持频段内的最低工作频率。

　　c) 设置电视机无线模组发送帧的调制方式，编码速率。

　　d) 设置测试仪解调配置与电视机无线模组参数一致，并进入接收状态。

　　e) 使用测试仪测量电视机无线模组的初始载波频率频移，检查初始载波频率频移是否符合表3要求。

　　f) 设置电视机无线模组的发射频率为支持频段内的中间工作频率和最高工作频率，重复步骤

　　b)～步骤e)。

　　8.2.2.2.3 整机接收灵敏度

　　测量步骤如下。

　　a) 电视机无线模组通过射频线缆与测试仪建立蓝牙或星闪连接。

　　b) 设置测试仪的发射频率为电视机无线模组支持频段的最低工作频率。

　　c) 设置测试仪发送帧的调制方式，编码速率。

　　d) 设置电视机无线模组解调配置与测试仪参数一致，并进入接收状态。

　　e) 设置测试仪向电视机无线模组连续发送数据帧，并设置发射电平为-85dBm。

　　f) 使用测试仪计算初传误包率(PER)，检查初传误包率是否符合表3要求。

　　g) 设置电视机无线模组的发射频率为支持频段内的中间工作频率和最高工作频率，重复步骤

　　b)～步骤f)。

　　8.2.2.2.4 频段内选择性

　　测量框图见图 7。

　　图 7 频段内选择性测量框图

　　测量步骤如下。

　　a) 按图7通过射频线缆连接电视机无线模组、测试仪和信号源。

　　b) 电视机无线模组以蓝牙或星闪方式与测试仪进行连接。

　　c) 设置信号源发送干扰信号，调制方式为GFSK，信号带宽为1MHz，中心频率距离有用信号中心频率的偏移和发射电平参应符合表7的要求。

　　d) 设置测试仪发送有用信号，调制方式为GFSK，信号带宽为1MHz，有效载荷字节长度为256字节，发射电平为-67dBm。

　　e) 设置测试仪发射频率为电视机无线模组支持频段的最低工作频率。

　　f) 使用测试仪计算PER，检查其是否小于等于30%。当干扰信号中心频率距离有用信号中心频率偏移大于2MHz时，最多允许有5个杂散响应点不满足误包率要求，但要求杂散响应点上的干扰信号位置不应是镜像频率和镜像频率±1MHz，其干扰信号电平应小于-50dBm。

　　g) 继续增加干扰信号电平，当PER达到30%，记录下此时干扰信号电平并检查是否大于等于表7中规定的干扰信号电平。

　　h) 设置电视机无线模组的发射频率为支持频段内的中间工作频率和最高工作频率，重复步骤

　　f)～步骤g)。

　　i) 如支持QPSK调制方式，设置测试仪发送有用信号，调制方式为QPSK，信号带宽为1MHz，有效载荷字节长度为256字节，发射电平为-69dBm，重复步骤e)～步骤h)。

　　8.2.2.2.5 带宽

　　测量步骤如下。

　　a) 电视机无线模组通过射频线缆与测试仪建立蓝牙或星闪连接。

　　b) 设置电视机无线模组的发射带宽为支持频段内的最低工作带宽。

　　c) 使用测试仪解调电视机无线模组信号，检查带宽是否符合表3要求。

　　d) 设置电视机无线模组的带宽为支持频段内的次低带宽，重复步骤c)直至最高带宽。

　　8.2.2.2.6 调制方式

　　测量步骤如下。

　　a) 电视机无线模组通过射频线缆与测试仪建立蓝牙或星闪连接。

　　b) 设置电视机无线模组发射支持频段内的GFSK信号。

　　c) 使用测试仪解调电视机无线模组信号，检查调制方式是否符合表3要求。

　　d) 如电视机无线模组支持QPSK、8PSK，设置其调制方式为QPSK、8PSK，重复步骤c)。

　　8.2.2.2.7 安全性

　　测量步骤如下。

　　a) 测试仪配置支持的国际安全算法和国密安全算法。

　　b) 电视机与测试仪建立蓝牙或星闪连接。

　　c) 如采用蓝牙方式连接，设置电视机的安全算法为AES、ECDH。

　　d) 检查电视机和测试仪是否配对连接成功。

　　e) 如采用星闪方式连接，设置电视机的安全算法为AES、ECDH和SM3、SM4。

　　f) 检查电视机和测试仪是否配对连接成功。

　　8.2.3 三模通用遥控器基本功能

　　8.2.3.1 遥控方式

　　测量步骤如下。

　　a) 设置机顶盒仅支持红外遥控方式，检查三模通用遥控器对机顶盒是否遥控正常。

　　b) 设置机顶盒仅支持蓝牙遥控方式，检查三模通用遥控器对机顶盒是否遥控正常。

　　c) 设置机顶盒仅支持星闪遥控方式，检查三模通用遥控器对机顶盒是否遥控正常。

　　8.2.3.2 开机方式

　　测量步骤如下。

　　a) 机顶盒依次设置为GY/T 407—2024中5.2.1.2的b)、c)、d)三种开机方式。

　　b) 检查三模通用遥控器是否可以将机顶盒正常开机。

　　8.2.3.3 按键控制

　　三模通用遥控器通过红外方式控制电视机时，测试步骤如下。

　　a) 设置机顶盒仅支持红外遥控方式。

　　b) 遍历所有按键，检查按键功能是否符合GY/T 407—2024中表B.1要求。

　　c) 设置机顶盒仅支持蓝牙遥控方式，重复步骤b)。

　　d) 设置机顶盒仅支持星闪遥控方式，重复步骤b)。

　　三模通用遥控器通过蓝牙方式控制电视机时，测试步骤如下。

　　a) 设置机顶盒仅支持红外遥控方式。

　　b) 遍历所有按键，检查按键功能是否符合GY/T 407—2024中表B.1要求。

　　c) 设置机顶盒仅支持星闪遥控方式，重复步骤b)。

　　三模通用遥控器通过星闪方式控制电视机时，测试步骤如下。

　　a) 设置机顶盒仅支持红外遥控方式。

　　b) 遍历所有按键，检查按键功能是否符合GY/T 407—2024中表B.1要求。

　　c) 设置机顶盒仅支持蓝牙遥控方式，重复步骤b)。

　　d) 设置机顶盒仅支持星闪遥控方式，重复步骤b)。

　　8.2.3.4 恢复出厂设置

　　测量步骤如下。

　　a) 依据电视机的说明书进行三模通用遥控器恢复出厂设置操作。

　　b) 检查三模通用遥控器是否恢复出厂设置。

　　8.2.3.5 状态服务

　　测量步骤如下。

　　a) 连接三模通用遥控器和稳压电源。

　　b) 三模通用遥控器与电视机建立蓝牙连接。

　　c) 检查电视机获取的三模通用遥控器基本信息是否正确。

　　d) 不断降低稳压电源电压，检查电视机是否可以获取三模通用遥控器的欠压提醒。

　　e) 三模通用遥控器与电视机建立星闪连接，重复步骤c)～步骤d)。

　　8.2.4 三模通用遥控器基本性能

　　8.2.4.1 基础性能

　　8.2.4.1.1 供电电压

　　测量步骤如下。

　　a) 连接三模通用遥控器和稳压电源，根据三模通用遥控器供电方式选择稳压电源的初始电压，干电池供电时，电压分别设置为3.0V和2.2V;锂电池供电时，电压分别设置为4.2V和3.3V。

　　b) 三模通用遥控器与机顶盒分别建立红外、蓝牙或星闪连接，检查三模通用遥控器是否均能对机顶盒进行正常控制。

　　8.2.4.1.2 其他基础性能

　　其他基础性能测量方法应依据表8执行。

　　表 2 其他基础性能测量方法

　　8.2.4.2 红外指标

　　8.2.4.2.1 电流

　　测量步骤如下。

　　a) 三模通用遥控器与电源分析仪连接，根据供电情况设置合理的供电电压。

　　b) 长按遥控器按键红外模式发码持续15s。

　　c) 测量电流值并检查是否符合表5要求。

　　8.2.4.2.2 其他红外性能

　　测量步骤应符合 GB/T 14960-2017 中 5.2.8～5.2.11 的要求。

　　8.2.4.3 蓝牙和星闪指标

　　8.2.4.3.1 电流

　　测量步骤如下。

　　a) 三模通用遥控器与电源分析仪连接，根据供电情况设置合理的供电电压。

　　b) 三模通用遥控器与机顶盒建立蓝牙连接。

　　c) 长按三模通用遥控器非语音键20s以上。

　　d) 测量按键平均电流值，检查按键平均电流值是否符合表6要求。

　　e) 长按三模通用遥控器语音键20s以上。

　　f) 测量语音平均电流值，检查语音平均电流值是否符合表6要求。

　　g) 使三模通用遥控器进入待机状态。

　　h) 测量单连接待机平均电流值，检查单连接待机平均电流值是否符合表6要求。

　　i) 使三模通用遥控器进入休眠状态。

　　j) 测量休眠平均电流值，检查单连接休眠平均电流值是否符合表6要求。

　　k) 三模通用遥控器与机顶盒建立星闪连接，重复步骤c)～步骤j)。

　　l) 三模通用遥控器分别与电视机和机顶盒建立蓝牙或星闪连接。

　　m) 使三模通用遥控器进入待机状态。

　　n) 测量双连接待机平均电流值，检查双连接待机平均电流值是否符合表6要求。

　　8.2.4.3.2 发射功率

　　测量步骤如下。

　　a) 三模通用遥控器通过射频线缆与测试仪建立蓝牙连接。

　　b) 设置三模通用遥控器的发射频率为支持频段内的最低工作频率。

　　c) 设置三模通用遥控器发送帧的调制方式，编码速率。

　　d) 设置测试仪解调配置与三模通用遥控器参数一致，并进入接收状态。

　　e) 使用测试仪测量三模通用遥控器的发射功率，检查发射功率是否符合表6要求。

　　f) 设置三模通用遥控器的发射频率为支持频段内的中间工作频率，重复步骤c)～步骤e)。

　　g) 设置三模通用遥控器的发射频率为支持频段内的最高工作频率，重复步骤c)～步骤e)。

　　h) 三模通用遥控器通过射频线缆与测试仪建立星闪连接，重复步骤b)～步骤g)。

　　8.2.4.3.3 初始频率偏移

　　测量步骤如下。

　　a) 三模通用遥控器通过射频线缆与测试仪建立蓝牙连接。

　　b) 设置三模通用遥控器的发射频率为支持频段内的最低工作频率。

　　c) 设置三模通用遥控器发送帧的调制方式、编码速率。

　　d) 设置测试仪解调配置与三模通用遥控器参数一致，并进入接收状态。

　　e) 使用测试仪测量三模通用遥控器的初始载波频率频移，检查初始载波频率频移是否符合表6的要求。

　　f) 设置三模通用遥控器的发射频率为支持频段内的中间工作频率和最高工作频率，重复步骤

　　b)～步骤e)。

　　g) 三模通用遥控器通过射频线缆与测试仪建立星闪连接，重复步骤b)～步骤f)。

　　8.2.4.3.4 整机接收灵敏度

　　测量步骤如下。

　　a) 三模通用遥控器通过射频线缆与测试仪建立蓝牙连接。

　　b) 设置测试仪的发射频率为三模通用遥控器支持频段的最低工作频率。

　　c) 设置测试仪发送帧的调制方式，编码速率。

　　d) 设置三模通用遥控器解调配置与测试仪参数一致，并进入接收状态。

　　e) 设置测试仪向三模通用遥控器连续发送数据帧，并设置发射电平为-85dBm。

　　f) 使用测试仪计算PER，检查初传误包率是否符合表6要求。

　　g) 设置三模通用遥控器的发射频率为支持频段内的中间工作频率和最高工作频率，重复步骤

　　b)～步骤f)。

　　h) 三模通用遥控器通过射频线缆与测试仪建立星闪连接，重复步骤b)～步骤g)。

　　8.2.4.3.5 频段内选择性

　　测量框图见图 8。

　　图 8 频段内选择性测量框图

　　测量步骤如下。

　　a) 按图8通过射频线缆连接三模通用遥控器、测试仪和信号源。

　　b) 三模通用遥控器与测试仪建立蓝牙连接。

　　c) 设置信号源发送干扰信号，调制方式为GFSK，信号带宽为1MHz，中心频率距离有用信号中心频率的偏移和发射电平参数见表7。

　　d) 设置测试仪发送有用信号，调制方式为GFSK，信号带宽为1MHz，有效载荷字节长度为256字节，发射电平为-67dBm。

　　e) 设置测试仪发射频率为三模通用遥控器支持频段的最低工作频率。

　　f) 使用测试仪计算PER，检查其是否小于等于30%。当干扰信号中心频率距离有用信号中心频率偏移大于2MHz时，最多允许有5个杂散响应点不满足误包率要求，但要求杂散响应点上的干扰信号位置不应是镜像频率和镜像频率±1MHz，其干扰信号电平应小于-50dBm。

　　g) 继续增加干扰信号电平，当PER达到30%。记录下此时干扰信号电平并检查是否大于等于表7中规定的干扰信号电平。

　　h) 设置测试仪发射频率为三模通用遥控器支持频段的中间工作频率和最高工作频率，重复步骤f)和步骤g)。

　　i) 三模通用遥控器与测试仪建立星闪连接，重复步骤c)～步骤h)。

　　j) 设置测试仪发送有用信号，调制方式为QPSK，信号带宽为1MHz，有效载荷字节长度为256字节，发射电平为-69dBm，重复步骤e)～步骤h)。

　　8.2.4.3.6 带宽

　　测量步骤如下。

　　a) 三模通用遥控器通过射频线缆与测试仪建立蓝牙连接。

　　b) 设置三模通用遥控器的发射带宽为支持频段内的最低工作带宽。

　　c) 使用测试仪解调遥控器信号，检查带宽是否符合表6要求。

　　d) 设置三模通用遥控器的带宽为支持频段内的次低带宽，重复步骤c)直至最高带宽。

　　e) 三模通用遥控器通过射频线缆与测试仪建立星闪连接，重复步骤b)～步骤d)。

　　8.2.4.3.7 调制方式

　　测量步骤如下。

　　a) 三模通用遥控器通过射频线缆与测试仪建立蓝牙连接。

　　b) 设置三模通用遥控器发射支持频段内的GFSK信号。

　　c) 使用测试仪解调遥控器信号，检查调制方式是否符合表6要求。

　　d) 三模通用遥控器通过射频线缆与测试仪建立星闪连接，重复步骤b)和步骤c)。

　　e) 如三模通用遥控器支持QPSK、8PSK，设置三模通用遥控器的调制方式为QPSK、8PSK，重复步骤c)。

　　8.2.4.3.8 按键操作距离

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙连接。

　　b) 保持遥控器距离机顶盒≥8m，周围无遮挡物。

　　c) 长按三模通用遥控器非语音键5s以上，检查机顶盒响应是否正常。

　　d) 三模通用遥控器与机顶盒建立星闪连接，重复步骤b)和步骤c)。

　　8.2.4.3.9 语音操作距离

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙连接。

　　b) 空旷环境下保持遥控器距离机顶盒≥6m。

　　c) 长按三模通用遥控器语音键5s以上，检查机顶盒响应是否正常。

　　d) 三模通用遥控器与机顶盒建立星闪连接，重复步骤b)和步骤c)。

　　8.2.4.3.10 语音质量

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙或星闪连接。

　　b) 三模通用遥控器麦克模拟输出连接音频分析仪输入接口。

　　c) 音频分析仪通过功率放大器连接扬声器，三模通用遥控器收音孔对准扬声器。

　　d) 音频分析仪输出1kHz音频信号，调整音量，通过声压计校准遥控器收音孔处声压等级为94dB。

　　e) 按下语音键开始拾音。

　　f) 通过音频分析仪测量总谐波失真，检查是否符合表6语音质量中总谐波失真要求。

　　g) 通过音频分析仪测量300Hz～3.4kHz频率响应，检查是否符合表6语音质量中频率响应要求。

　　8.2.4.3.11 连接时间

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙连接。

　　b) 用秒表记录初次发起配对三模通用遥控器的时间为T1，连接上机顶盒的时间为T2，计算T2和T1的差值。

　　c) 重复步骤b)10次，计算T2和T1差值的平均值是否符合表6要求。

　　d) 三模通用遥控器断开和机顶盒的连接。

　　e) 用秒表记录开始回连三模通用遥控器的时间为T1，连接上机顶盒的时间为T2，计算T2和T1的差值。

　　f) 重复步骤e)10次，计算T2和T1差值的平均值是否符合表6要求。

　　g) 三模通用遥控器与机顶盒建立星闪连接，重复步骤b)～步骤f)。

　　8.2.4.3.12 连接参数

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙连接。

　　b) 使用测试仪测试三模通用遥控器工作状态时的发包间隔是否符合表6要求。

　　c) 如三模通用遥控器支持低时延模式，使用测试仪测试三模通用遥控器低时延模式工作状态时的发包间隔是否符合表6要求。

　　d) 三模通用遥控器与机顶盒建立星闪连接，重复步骤b)～步骤c)。

　　8.2.4.3.13 安全性

　　测量步骤如下。

　　a) 测试仪的安全算法配置为三模通用遥控器支持的安全算法。

　　b) 三模通用遥控器与测试仪建立蓝牙连接。

　　c) 设置三模通用遥控器的安全算法为AES、ECDH。

　　d) 检查三模通用遥控器和测试仪是否配对连接成功。

　　e) 三模通用遥控器与测试仪建立星闪连接。

　　f) 设置三模通用遥控器的安全算法为AES、ECDH和SM3、SM4。

　　g) 检查三模通用遥控器和测试仪是否配对连接成功。

　　8.2.4.3.14 按键响应时延

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙连接。

　　b) 记录按下三模通用遥控器按键的时间为T1，机顶盒收到按键信息的时间点T2，计算T2和T1的差值是否符合表6要求。

　　c) 如三模通用遥控器支持低时延模式，记录按下低时延模式三模通用遥控器按键的时间为T1，机顶盒收到按键信息的时间点T2，计算T2和T1的差值是否符合表6要求。

　　d) 三模通用遥控器与机顶盒建立星闪连接，重复步骤b)～步骤c)。

　　8.2.4.4 环境适应性

　　测量步骤应符合 GB/T 14960-2017 中 5.2.22 要求。

　　8.3 红外功能

　　8.3.1 电视机红外功能

　　测量步骤如下。

　　a) 设置红外协议分析仪发射协议符合6.1要求。

　　b) 红外协议分析仪对准电视机以重复码方式连续发射符合表B.2规定的“音量+”和“音量- ”键值，查看电视机是否可以实现音量的连续增大和减小。

　　c) 设置电视机的用户码为备用用户码，设置红外协议分析仪发送的用户码为电视机备用用户码，重复步骤b)。

　　8.3.2 三模通用遥控器红外功能

　　8.3.2.1 红外协议

　　8.3.2.1.1 载波信号

　　测量步骤如下。

　　a) 设置三模通用遥控器进入红外遥控方式。

　　b) 用示波器测量三模通用遥控器红外发射管引脚信号，查看载波信号是否符合6.1.1的规定。

　　8.3.2.1.2 位波形

　　测量步骤如下。

　　a) 设置三模通用遥控器进入红外遥控方式。

　　b) 设置红外协议分析仪为38kHz载波模式。

　　c) 三模通用遥控器对准红外协议分析仪发射，查看位0波形和位1波形是否符合6.1.2的规定。

　　8.3.2.1.3 数据格式

　　测量步骤如下。

　　a) 设置三模通用遥控器进入红外遥控方式。

　　b) 设置红外协议分析仪为38kHz载波模式。

　　c) 三模通用遥控器对准红外协议分析仪发射，查看数据格式是否符合6.1.3规定。

　　d) 同时长按“音量+”键和“主页 ”键3s，查看三模通用遥控器是否可切换发送机顶盒默认用户码和备用用户码。

　　e) 同时长按“音量+”键和“菜单 ”键3s，查看三模通用遥控器是否可切换发送电视机默认用户码和备用用户码。

　　8.3.2.1.4 重复码

　　测量步骤如下。

　　a) 设置三模通用遥控器进入红外遥控方式。

　　b) 设置红外协议分析仪为38kHz载波模式。

　　c) 三模通用遥控器对准红外协议分析仪发射，连续按键至少10s，查看重复码波形是否符合6.1.4规定。

　　8.3.2.2 红外学习机顶盒遥控器功能

　　测量步骤如下。

　　a) 依据电视机的说明书进行三模通用遥控器的红外学习操作。

　　b) 检查三模通用遥控器是否完成红外学习。

　　8.4 蓝牙和星闪功能

　　8.4.1 电视机基础协议

　　电视机的星闪协议测量方法应符合 T/XS 10002-2023 的要求。电视机的蓝牙协议测量方法应符合蓝牙 5.0 或 5.0 以上版本的要求。

　　8.4.2 电视机配对连接

　　8.4.2.1 主动配对

　　测量步骤如下。

　　a) 依据电视机的说明书进行三模通用遥控器与电视机配对操作。

　　b) 电视机和三模通用遥控器配对连接后，检查电视机是否可以被三模通用遥控器正常控制。

　　8.4.2.2 解除配对

　　测量步骤如下。

　　a) 依据电视机的说明书进行三模通用遥控器与电视机解除配对操作。

　　b) 检查电视机是否无法被三模通用遥控器正常控制。

　　8.4.2.3 回连

　　测量步骤如下。

　　a) 电视机与三模通用遥控器建立蓝牙或星闪连接，重启电视机，检查电视机是否可以被三模通用遥控器正常控制。

　　b) 电视机与三模通用遥控器建立蓝牙或星闪连接，三模通用遥控器上下电后，检查电视机是否可以被三模通用遥控器正常控制。

　　8.4.3 电视机语音控制

　　8.4.3.1 触发方式

　　8.4.3.1.1 主动触发语音

　　测量步骤如下。

　　a) 电视机与三模通用遥控器建立蓝牙或星闪连接，按下三模通用遥控器语音键，检查电视机是否开始监听音频数据。

　　b) 输入语音指令，松开三模通用遥控器语音键，检查电视机是否停止监听音频数据。

　　8.4.3.1.2 被动触发语音控制

　　测量步骤如下。

　　a) 电视机与三模通用遥控器建立蓝牙或星闪连接，电视机向三模通用遥控器发送控制指令，检查电视机是否开始监听音频数据。

　　b) 输入语音指令，电视机向三模通用遥控器发送停止拾音控制指令，检查电视机是否停止监听音频数据。

　　8.4.3.2 传输方式

　　测量步骤如下。

　　a) 如电视机支持HID传输，设置电视机和三模通用遥控器进入HID传输模式。

　　b) 三模通用遥控器与电视机建立蓝牙或星闪连接。

　　c) 按下三模通用遥控器语音键，发送语音指令。

　　d) 电视机的语音助手监听音频数据，检查电视机是否根据语音指令执行相应操作。

　　e) 如电视机支持服务传输，设置电视机和三模通用遥控器进入服务传输模式，重复步骤b)～步骤d)。

　　8.4.3.3 语音数据格式

　　测量步骤如下。

　　a) 设置电视机和三模通用遥控器进入SBC编码模式。

　　b) 三模通用遥控器与电视机建立蓝牙或星闪连接。

　　c) 按下三模通用遥控器语音键，发送语音指令。

　　d) 检查电视机音频解码后的文件是否可正常播放且符合附录D.2中声道数、采样率和采样精度要求。

　　e) 如电视机支持L2HC、Opus或ADPCM编码，设置电视机和三模通用遥控器进入相应的编码方式，重复步骤b)～步骤d)。

　　8.4.4 电视机为三模通用遥控器升级

　　8.4.4.1 固件更新

　　测量步骤如下。

　　a) 查看三模通用遥控器版本号。

　　b) 电视机与三模通用遥控器建立蓝牙或星闪连接，进行固件更新。

　　c) 检查三模通用遥控器版本号是否更新。

　　8.4.4.2 遥控基础信息下载

　　测量步骤如下。

　　a) 三模通用遥控器恢复出厂设置。

　　b) 电视机与三模通用遥控器建立蓝牙或星闪连接。

　　c) 将遥控基础信息文件下载到三模通用遥控器。

　　d) 检查电视机是否可以被三模通用遥控器正常控制。

　　8.4.5 电视机与适配器通讯

　　测量步骤如下。

　　a) 将完成配对的适配器插入到电视机上。

　　b) 检查电视机是否可以被三模通用遥控器正常控制。

　　c) 插拔适配器，检查电视机是否可以被三模通用遥控器正常控制。

　　d) 三模通用遥控器上下电，检查电视机是否可以被三模通用遥控器正常控制。

　　8.4.6 三模通用遥控器基础协议

　　三模通用遥控器的星闪协议测量方法应符合 T/XS 10002-2023 的要求。三模通用遥控器的蓝牙协议测量方法应符合蓝牙 5.0 或 5.0 以上版本的要求。

　　8.4.7 三模通用遥控器配对连接

　　8.4.7.1 主动配对

　　测量步骤如下。

　　a) 依据电视机的说明书进行三模通用遥控器与电视机配对操作，电视机和三模通用遥控器配对连接后，检查三模通用遥控器是否可以正常控制电视机。

　　b) 依据电视机的说明书进行三模通用遥控器与机顶盒配对操作，机顶盒和三模通用遥控器配对连接后，检查三模通用遥控器是否可以正常控制机顶盒。

　　c) 依据电视机的说明书进行三模通用遥控器与移动终端配对操作，检查三模通用遥控器是否和移动终端完成配对连接。

　　8.4.7.2 解除配对

　　测量步骤如下。

　　a) 三模通用遥控器与电视机建立蓝牙连接。

　　b) 依据电视机的说明书进行三模通用遥控器与电视机解除配对操作，检查三模通用遥控器是否无法对电视机进行正常控制。

　　c) 三模通用遥控器与电视机建立星闪连接，重复步骤b)。

　　d) 三模通用遥控器与机顶盒建立蓝牙连接。

　　e) 依据电视机的说明书进行三模通用遥控器与机顶盒解除配对操作，检查三模通用遥控器是否无法对机顶盒进行正常控制。

　　f) 三模通用遥控器与机顶盒建立星闪连接，重复步骤e)。

　　8.4.7.3 回连

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙连接，重启机顶盒，检查三模通用遥控器是否可以正常控制机顶盒。

　　b) 三模通用遥控器与机顶盒建立蓝牙连接，三模通用遥控器上下电后，检查三模通用遥控器是否可以正常控制机顶盒。

　　c) 三模通用遥控器与机顶盒建立星闪连接，重启机顶盒，检查三模通用遥控器是否可以正常控制机顶盒。

　　d) 三模通用遥控器与机顶盒建立星闪连接，三模通用遥控器上下电后，检查三模通用遥控器是否可以正常控制机顶盒。

　　8.4.8 三模通用遥控器语音控制

　　8.4.8.1 触发方式

　　8.4.8.1.1 主动触发语音控制

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙连接。

　　b) 按下三模通用遥控器语音键，检查机顶盒是否开始监听音频数据。

　　c) 输入语音指令，松开三模通用遥控器语音键，检查机顶盒是否停止监听音频数据。

　　d) 三模通用遥控器与机顶盒建立星闪连接，重复步骤b)和步骤c)。

　　8.4.8.1.2 被动触发语音控制

　　测量步骤如下。

　　a) 三模通用遥控器与机顶盒建立蓝牙连接。

　　b) 机顶盒向三模通用遥控器发送控制指令，检查机顶盒是否开始监听音频数据。

　　c) 输入语音指令，机顶盒向三模通用遥控器发送停止拾音控制指令，检查机顶盒是否停止监听音频数据。

　　d) 三模通用遥控器与机顶盒建立星闪连接，重复步骤b)和步骤c)。

　　8.4.8.2 传输方式

　　测量步骤如下。

　　a) 设置三模通用遥控器和机顶盒进入HID传输模式。

　　b) 三模通用遥控器与机顶盒建立蓝牙连接。

　　c) 按下三模通用遥控器语音键，对准三模通用遥控器收音孔发送语音指令。

　　d) 机顶盒的语音助手监听音频数据，检查机顶盒是否根据语音指令执行相应操作。

　　e) 三模通用遥控器与机顶盒建立星闪连接，重复步骤c)和步骤d);

　　f) 设置三模通用遥控器和机顶盒进入服务传输模式，重复步骤b)～步骤e)。

　　8.4.8.3 语音数据格式

　　测量步骤如下。

　　a) 设置三模通用遥控器和机顶盒进入SBC编码模式。

　　b) 三模通用遥控器与机顶盒建立蓝牙连接。

　　c) 按下三模通用遥控器语音键，发送语音指令。

　　d) 检查机顶盒音频解码后的文件是否可正常播放且符合附录D.2中声道数、采样率和采样精度要求。

　　e) 如三模通用遥控器支持L2HC、Opus或ADPCM编码方式，设置三模通用遥控器和机顶盒进入对应的编码模式，重复步骤b)～步骤d)。

　　f) 设置三模通用遥控器和机顶盒进入SBC编码模式。

　　g) 三模通用遥控器与机顶盒建立星闪连接。

　　h) 按下三模通用遥控器语音键，发送语音指令。

　　i) 检查机顶盒音频解码后的文件是否可正常播放且符合附录D.2中声道数、采样率和采样精度要求。

　　j) 如三模通用遥控器支持L2HC、Opus或ADPCM编码方式，设置三模通用遥控器和机顶盒进入对应的编码模式，重复步骤g)～步骤i)。

　　8.4.9 三模通用遥控器升级

　　8.4.9.1 固件更新

　　测量步骤如下。

　　a) 查看三模通用遥控器版本号。

　　b) 三模通用遥控器与机顶盒建立蓝牙连接，进行固件更新。

　　c) 检查三模通用遥控器版本号是否更新。

　　d) 三模通用遥控器与机顶盒建立星闪连接，进行固件更新。

　　e) 检查三模通用遥控器版本号是否更新。

　　8.4.9.2 遥控基础信息下载

　　测量步骤如下。

　　a) 三模通用遥控器恢复出厂设置。

　　b) 三模通用遥控器与机顶盒建立蓝牙连接。

　　c) 将遥控基础信息文件下载到三模通用遥控器。

　　d) 检查三模通用遥控器是否可以正常控制机顶盒。

　　e) 三模通用遥控器与机顶盒建立星闪连接，重复步骤c)和d)。

　　8.4.10 查找三模通用遥控器功能

　　8.4.10.1 告警查找

　　测量步骤如下。

　　a) 打开三模通用遥控器告警查找功能。

　　b) 依据电视机的说明书发送命令控制三模通用遥控器，检查三模通用遥控器是否发出告警声。

　　8.4.10.2 定位查找

　　测量步骤如下。

　　a) 打开三模通用遥控器定位查找功能，放置在距离移动终端10m范围内。

　　b) 移动终端打开定位查找功能。

　　c) 移动终端显示遥控器的位置信息，检查与三模通用遥控器实际位置误差是否小于等于3m。

　　8.4.11 三模通用遥控器与适配器通讯

　　测量步骤如下。

　　a) 将完成配对的适配器插入到机顶盒上。

　　b) 检查三模通用遥控器是否可以正常控制机顶盒。

　　c) 插拔适配器，检查三模通用遥控器是否可以正常控制机顶盒。

　　d) 三模通用遥控器上下电，检查三模通用遥控器是否可以正常控制机顶盒。

　　附 录 A (规范性)服务定义

　　A.1 通用遥控终端服务

　　通用遥控终端应支持通用遥控终端服务，蓝牙连接方式下服务 UUID 为 19ee51a4-9ad3-7e6f-e4e7- ebc33f46a000，星闪连接方式下服务 UUID 为 0x0F40，通用遥控终端服务定义应符合表 A.1 的要求，基础类型定义应符合表 A.2 的要求。

　　表 A.1 通用遥控终端服务定义

　　表 A.2 基础类型定义

　　A.2 语音控制服务

　　支持语音控制的三模通用遥控器应支持语音控制服务，服务 UUID 是 c1764e61-a0bc-4e0c-0dcf- 23b4338b7901，语音控制服务定义应符合表 A.3 的要求。

　　表 A.3 语音控制服务定义

　　A.3 三模通用遥控器升级服务

　　三模通用遥控器应支持三模通用遥控器升级服务， 服务 UUID 是 10111213-1415-1617-1819- 1a1b1c1d1931，三模通用遥控器升级服务定义应符合表 A.4 的要求。

　　表 A.4 三模通用遥控器升级服务定义

　　附 录 B

　　(规范性)

　　按键功能和遥控指令

　　B.1 三模通用遥控器按键功能

　　三模通用遥控器按键功能应符合表 B.1 的要求。

　　表 B.1 三模通用遥控器按键功能

　　B.2 电视机遥控指令

　　电视机遥控指令应符合表 B.2 的要求。

　　表 B.2 电视机遥控指令

　　附 录 C (规范性)配对连接

　　C.1 广播内容

　　三模通用遥控器广播分为配对广播、回连广播和唤醒广播三类。三模通用遥控器与通用遥控目标进行配对时发送的广播为配对广播;三模通用遥控器与通用遥控目标进行回连时发送的广播为回连广播;三模通用遥控器唤醒通用遥控目标连接能力并进行回连时发送的广播为唤醒广播。

　　蓝牙配对广播应为可连接非定向广播，宜为受限可发现广播。星闪配对广播应为可接入非定向广播，宜为优先可发现广播。配对广播应包含符合表 C.1 中广播类型 1 要求的通用遥控终端服务数据信息。

　　蓝牙回连广播应是可连接非定向广播，宜为不可发现广播。星闪回连广播应是可接入非定向广播，宜为不可发现广播。回连广播应包含符合表 C.1 中广播类型 2 要求的通用遥控终端服务数据信息，指示信息成员的 bit2 和 bit4 取值应为 0。

　　蓝牙唤醒广播应是可连接非定向广播，宜为不可发现广播。星闪唤醒广播应是可接入非定向广播，宜为不可发现广播。唤醒广播应包含符合表 C.1 中广播类型 2 要求的通用遥控终端服务数据信息，指示信息成员的 bit2 和 bit4 取值应为 1。

　　表 C.1 通用遥控终端服务数据信息

　　C.2 工作状态

　　三模通用遥控器基于连接状态、性能要求、功耗要求可分为 6 种状态，状态迁移方式见图 C.1，具体状态如下。

　　a) 工作态：三模通用遥控器与通用遥控目标之间有数据交互，进入该状态。

　　b) 配对态：三模通用遥控器尝试与通用遥控目标进行配对，进入该状态。

　　c) 回连态：三模通用遥控器尝试与通用遥控目标进行回连，进入该状态。

　　d) 待机态：三模通用遥控器与通用遥控目标一段时间无数据交互，进入该状态。

　　e) 休眠态：三模通用遥控器与通用遥控目标长时间无数据交互或通用遥控目标关机，进入该状态。

　　f) 低时延态：三模通用遥控器与通用遥控目标进行低时延业务时，进入该状态。

　　图 C.1 工作状态

　　三模通用遥控器各状态下使用的广播、连接参数应符合表 C.2 的要求。

　　表 C.2 参数要求

　　C.3 低时延模式

　　支持低时延态的三模通用遥控器应支持低时延模式控制特征属性和低时延模式通知特征属性。

　　通用遥控目标通过低时延模式控制特征属性向三模通用遥控器发送消息，支持的消息应符合表 C.3的要求，消息格式应符合表 C.5 的要求。

　　三模通用遥控器通过低时延模式通知特征属性向通用遥控目标发送消息，支持的消息应符合表 C.4的要求，消息格式应符合表 C.5 的要求。

　　表 C.3 低时延模式控制特征消息

　　表 C.4 低时延模式通知特征消息

　　表 C.5 低时延消息格式定义

　　通用遥控目标识别有低时延业务需求，发起进入低时延态流程，交互方式见图 C.2，流程如下。

　　a) 通用遥控目标查询三模通用遥控器的低时延能力。

　　b) 三模通用遥控器返回低时延能力。

　　c) 通用遥控目标请求进入低时延态。

　　d) 修改连接参数为低时延态连接参数。

　　图 C.2 进入低时延态

　　通用遥控目标识别低时延业务完成，发起退出低时延态流程，交互方式见图 C.3，流程如下。

　　a) 通用遥控目标请求退出低时延态。

　　b) 修改连接参数为业务态连接参数。

　　图 C.3 退出低时延态

　　C.4 解除配对

　　当三模通用遥控器或通用遥控目标需要与对端设备解除配对时发起解除配对流程。在解除配对流程中发起解除配对的设备是解除配对发起设备，被解除配对的设备是解除配对接收设备。解除配对交互方式见图 C.4，流程如下。

　　a) 解除配对发起设备向解除配对接收设备的解除配对属性写l。

　　b) 断开连接并删除配对信息。

　　图 C.4 解除配对流程

　　附 录 D

　　(规范性)

　　语音控制

　　D.1 语音传输

　　D.1.1 传输方式

　　三模通用遥控器与通用遥控目标之间应采用蓝牙或星闪协议进行语音传输。传输方式包括 HID 传输和服务传输，服务传输指蓝牙 GATT 或星闪服务。三模通用遥控器应支持 HID 传输和服务传输，通用遥控目标应至少支持 HID 传输和服务传输之一。

　　D.1.2 HID 传输方式

　　HID 数据报告标识应包括语音数据报告、语音控制报告、语音通知报告。

　　语音数据报告用于三模通用遥控器向通用遥控目标发送语音数据起始包、语音数据包、语音数据结束包。

　　语音控制报告用于通用遥控目标向三模通用遥控器发送语音能力协商请求数据、语音控制响应数据。

　　语音通知报告用于三模通用遥控器向通用遥控目标发送语音能力协商响应数据、语音控制请求数据。

　　HID 数据报告标识定义应符合表 D.1 的规定，HID 数据报告描述应符合表 D.2 的规定。

　　表 D.1 HID 数据报告标识定义

　　表 D.2 HID 数据报告描述

　　D.1.3 服务传输方式

　　三模通用遥控器应支持语音控制服务，包括语音数据特征属性、语音控制特征属性和语音通知特征属性。

　　语音数据特征属性用于三模通用遥控器向通用遥控目标发送语音数据起始包、语音数据包、语音数据结束包。

　　语音控制特征属性用于通用遥控目标向三模通用遥控器发送语音能力协商请求数据、语音控制响应数据。

　　语音通知特征属性用于三模通用遥控器向通用遥控目标发送语音能力协商响应数据、语音控制请求数据。

　　D.2 语音能力协商

　　通用遥控目标与三模通用遥控器之间应支持语音能力协商。完成配对后,通用遥控目标应向三模通用遥控器发送符合表 D.3 的语音能力协商请求。三模通用遥控器收到协商请求后，应回复符合表 D.4 的语音能力协商响应。

　　表
