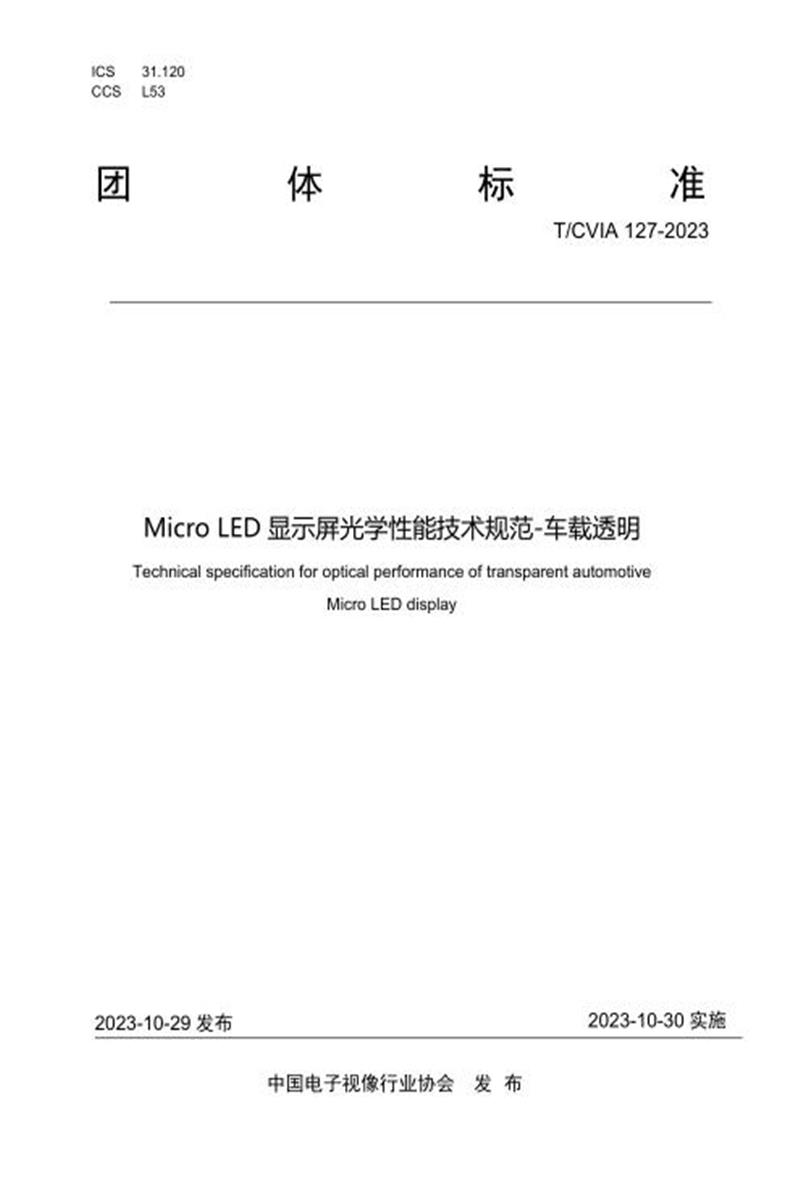

T/CVIA 127-2023 Micro LED显示屏光学性能技术规范-车载透明

　　团 体 标 准

　　T/CVIA 127-2023

　　Micro LED 显示屏光学性能技术规范-车载透明

　　Technical specification for optical performance of transparent automotive Micro LED display

　　2023-10-29 发布 2023-10-30 实施

　　中国电子视像行业协会 发 布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由中国电子视像行业协会提出并归口。

　　本文件起草单位：天马新型显示技术研究院(厦门)有限公司、天马微电子股份有限公司、京东方科技集团股份有限公司、TCL华星光电技术有限公司、友达光电(厦门)有限公司、重庆惠科金渝光电科技有限公司、上海天马微电子有限公司、厦门天马微电子有限公司、京东方晶芯科技有限公司、东莞阿尔泰显示技术有限公司、厦门大学、电子科技大学、深圳市瑞丰光电子股份有限公司、广州市鸿利显示电子有限公司、西安诺瓦星云科技股份有限公司、苏州镁伽科技有限公司、武汉精测电子集团股份有限公司、杭州远方光电信息股份有限公司、视彩(上海)光电技术有限公司、苏州精濑光电有限公司。

　　本文件主要起草人：安菲菲、彭旭辉、秦锋、席克瑞、郝亚斌、冯晓曦、彭健锋、李鑫、周文泣、王晓玲、吴天一、龚伟斌、黄卫东、孙元浩、顿胜堡、庄建邦、丁新宇、梁文骥、郭伟杰、张嘉显、桑建、何国经、冯艳丽、郑忠明、余云山、邹奇材、朱剑飞、谭广辉、刘璐宁、汪舟、叶坤、宋立、沈欢、张利利、朱余良、冯林、石晓钰。

　　本文件为首次发布。

　　Micro LED 显示屏光学性能技术规范-车载透明

　　1 范围

　　本文件规定了微型发光二极管(Micro LED)车载透明显示屏和显示模块(以下简称“显示屏”)的光学性能要求与测试方法。

　　本文件适用于微型发光二极管(Micro LED)车载透明显示屏和显示模块的设计、生产和验收。其他应用场景可根据情况参考使用。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 2410-2008 透明塑料透光率和雾度的测定

　　GB/T 3978 标准照明体的几何条件

　　SJ/T 11141 LED显示屏通用规范

　　SJ/T 11281-2017 LED显示屏测试方法

　　T/CVIA 126-2023 Micro LED显示屏光学性能技术规范-车载常规

　　3 术语和定义、缩略语

　　SJ/T 11141 、SJ/T 11281-2017 、T/CVIA 126-2023界定的术语和定义、缩略语适用于本文件。

　　3.1

　　微型发光二极管车载透明显示屏 Transparent automotive Micro LED display

　　微型发光二极管车载透明显示屏是指采用长边小于 100 微米，短边小于 50 微米，且不含衬底的微型发光二极管芯片(Micro LED Chip)实现信息显示的透明面板。

　　4 标准测量条件

　　4.1 标准测试大气条件

　　除另有规定外，下列测试均在下列范围内的温度、湿度和气压条件下进行：

　　a) 温度：25℃±3℃;

　　b) 相对湿度：25%～75%;

　　c) 气压：86kPa～106kPa。

　　4.2 标准暗室条件

　　除另有说明外，测试环境照度小于 1lx。

　　4.3 光学测量仪器

　　亮色度计：亮度误差≤±3% ，色度误差≤±0.003 ，用于测量亮度、色度等光学性能的同类仪器也可。

　　测色计：满足 GB/T 3978 规定的漫射 8° , 包含镜面反射光(符号为 di:8°) 的漫反射测量几何条件的设备。

　　雾度计：满足 GB/T 2410-2008 规定的几何要求的雾度测试仪器。

　　透过率测试仪：满足 GB/T 2410-2008 规定的几何要求透过率测试仪器。

　　成像亮度计：亮度误差≤±3% ，色度误差≤±0.003 ，视野范围≥50*50mm ，分辨能力≤1mm。

　　注：为保持光学测量仪器准确性和可重复性，光学测量仪器的准确性和可重复性应按仪器厂商规定的期限定期进行校准。

　　4.4 测试布局

　　亮色度计标准测试装置如图1所示：

　　a) 除另有说明外，测试过程亮色度计应与显示屏量测面相垂直;

　　b) 根据不同的设备使用合适的测试距离和测量场角，被测区域应是至少包含 500 个像素的圆形或矩形区域。

　　标引序号说明：

　　1——显示屏;

　　2——亮色度计;

　　S——测量区域;

　　θ——测量场角;

　　L——测量距离。

　　图 1 测试装置布局图

　　4.5 测试稳定条件

　　亮色度计标准测试装置如图1所示，显示屏在额定亮度全白场显示状态下，预热时间至少30分钟，直到显示屏亮度达到稳定状态(每分钟变化值小于平均值2% ，平均值为10分钟内至少10次测量所得)，开始测量。

　　4.6 高温测试稳定条件

　　高温测试装置布局如图2所示，高温调节显示屏放置的保温箱到对应的温度T ，待保温箱环境温度10分钟内维持在设置温度T±2℃ , 且显示屏亮度达到稳定状态(变化值小于平均值2% ，平均值为10分钟内至少10次测量所得)，则为达到高温测试稳定条件。

　　标引序号说明：

　　1——亮色度计;

　　2——保温箱盖板;

　　3——测试开孔;

　　4——夹持机构;

　　5——显示屏;

　　6——保温箱。

　　图 2 高温测试装置布局图

　　5 光学要求

　　本文件的光学要求指车载透明产品的一般要求，客户有特殊要求的，遵照客户要求。

　　5.1 亮度

　　显示屏全白场在常温环境下，测量得到表1中13个不同量测角度的亮度应符合表1的要求。

　　表 1 显示屏常温环境显示亮度一般要求(单位：cd/m2)

　　显示屏全白场在70℃、85℃环境下，测量得到表1中13个不同量测角度的亮度应符合表2的要求。

　　表 2 显示屏高温环境显示亮度一般要求(单位：cd/m2)

　　5.2 高温色偏

　　显示屏全白场色坐标在高温85℃ , 与常温状态下偏差要求一般为|△x|≤0.03 、|△y|≤0.03。

　　5.3 色域面积比

　　显示屏色域面积与NTSC色域面积比GNTSC≥110%。

　　5.4 亮度均匀性

　　显示屏亮度均匀性Lu不小于75%。

　　5.5 色度不均匀性

　　显示屏色度不均匀性不大于0.01。

　　5.6 基色主波长误差

　　显示屏各基色(R/G/B)的主波长与标称波长之间的误差∆λ≤7nm。

　　5.7 色纯度

　　显示屏色纯度应符合表3规定。

　　表 3 显示屏色纯度要求

　　5.8 白场色坐标

　　显示屏白场色坐标与D65 (6500K, x=0.3127, y=0.329) 标准白场色坐标差值应满足|△x|≤0.03， |△y|≤0.03。

　　5.9 漫反射率

　　显示屏di:8°漫反射率SCI≤5%(包含镜面反射光)。

　　5.10 透过率

　　显示屏透过率应大于50% ，用于前车窗时应大于70%。

　　5.11 雾度

　　显示屏雾度值H≤10%。

　　5.12 光晕

　　显示屏光晕应符合表4规定。

　　表 4 显示屏光晕

　　6 测试方法

　　6.1 亮度

　　参考T/CVIA 126-2023中6. 1亮度的测试方法。

　　6.2 高温色偏

　　参考T/CVIA 126-2023中6.2高温色偏的测试方法。

　　6.3 色域面积比

　　参考T/CVIA 126-2023中6.3色域面积比的测试方法。

　　6.4 亮度均匀性

　　参考T/CVIA 126-2023中6.4亮度均匀性的测试方法。

　　6.5 色度不均匀性

　　参考T/CVIA 126-2023中6.5色度不均匀性的测试方法。

　　6.6 基色主波长误差

　　参考T/CVIA 126-2023中6.6基色主波长误差的测试方法。

　　6.7 色纯度

　　参考T/CVIA 126-2023中6.7色纯度的测试方法。

　　6.8 白场色坐标

　　参考T/CVIA 126-2023中6.8白场色坐标的测试方法。

　　6.9 漫反射率

　　测量显示屏，CIE D65照明条件，di:8°漫反射率测试值，测试步骤如下：

　　a) 满足4.2测试环境条件要求;

　　b) 参考图3测试示意，采用测色计，设置为CIE D65漫射照明条件，进行黑白校正后，采样口接触显示屏表面，测试区域背面垂直距离50mm内不放置其他物体;

　　c) 采集范围不得少于500个相邻像素;

　　d) 显示屏设置为未点亮状态;

　　e) 测试读取显示屏di:8°漫反射率SCI值。

　　标引序号说明：

　　1——测色计接收器; 2——光源;

　　3——挡屏;

　　4——显示屏;

　　5——积分球。

　　图 3 di:8°漫反射测试示意图

　　6.10 透过率

　　测量透过屏幕的光通量与入射到样品上的光通量百分比，测试步骤如下：

　　a) 采用透过率测试仪，光源类型推荐设置为CIE D65或CIE C光源模式，需注明采用的光源型;

　　b) 采集范围不得少于500个相邻像素;

　　c) 屏幕设置为未点亮状态;

　　d) 参考GB/T 2410-2008完成屏幕透过率Tr测试;

　　e) 透过率Tr 由入射光通量T1 、通过样品的总透射光通量T2, 通过公式(1)计算。

　　Tr = T2 × 100% ……………………(1)

　　T1

　　6.11 雾度

　　测量透过屏幕而偏离入射光方向的散射光通量与透射光通量的百分比(把偏离入射光方向2.5°以上的散射光通量用于计算雾度)，测试步骤如下：

　　a) 采用雾度计，光源类型推荐设置为CIE D65或CIE C光源模式，需注明采用的光源类型;

　　b) 采集范围不得少于500个相邻像素;

　　c) 屏幕设置为未点亮状态;

　　d) 采用雾度计参考GB/T 2410-2008中7. 1完成屏幕雾度值H的测试。

　　6.12 光晕

　　测试设备采用成像亮度计，测试布局如图4所示，考虑显示屏存在透光的特殊性，待测显示屏测试前需用垫片四周垫高，垫高高度≥5mm ，以避免显示屏与载物台直接接触。

　　标引序号说明：

　　1——成像亮度计;

　　2——显示屏;

　　3——垫片;

　　4——载物台。

　　图 4 光晕测试布局图主要测试步骤如下：

　　a) 将显示屏和成像亮度计置于标准测试条件下;

　　b) 安装测试系统;

　　c) 将显示屏画面切至如图 5 所示，四周黑、中心白框的测试画面(实际观察效果如图6 所示);

　　d) 白框尺寸为 20*20mm(如显示屏尺寸偏小，可适当缩小白框尺寸至 10* 10mm 或 5*5mm)，稳定 5 分钟;

　　图 5 测试画面

　　图 6 实际观察效果

　　e) 成像亮度计调节：视野范围≥3倍白框范围，即≥60*60mm ，图像单点分辨率≥1倍显示屏像素 Pitch ，且≤1mm ，测量亮区亮度值 Lw ：直接整面亮度测量，Lw 为测试输入画面各边内缩 2mm 正方形区域(16* 16mm)的亮度平均值，即图 7 红色框线范围的亮度平均值;

　　图 7 Lw 测试范围示意图

　　f) 测试光晕亮度值 Lhalo：为降低成像系统炫光影响，测量前用MASK 遮挡点亮区(MASK 由黑色不透明材料制成，遮挡面积与输入画面白框面积一致)再进行光晕亮度测试，测试完成后分别提取 4 个方位不同距离下的光晕亮度值 ，分别记为 Lhalo(x1=d) ，Lhalo(x2=d) ， Lhalo(y1=d)和 Lhalo(y2=d) ，其中 d 为数据采集点距白框的距离，起始点为测试画面各方位的中点，分别取值 1mm/5mm(参考图 8 在 x1 和 y1 两个方位的示意);

　　图 8 Lhalo direction 光晕亮度值测试示意图

　　g) 按公式(2)分别计算 4 个方位不同位置(d 分别取值 lmm/5mm)光晕值 Halo。

　　Halo(d) = Max[Halo(x1 = d), Halo(x2 = d), Halo(y1 = d), Halo(y2 = d)] ……(2)
