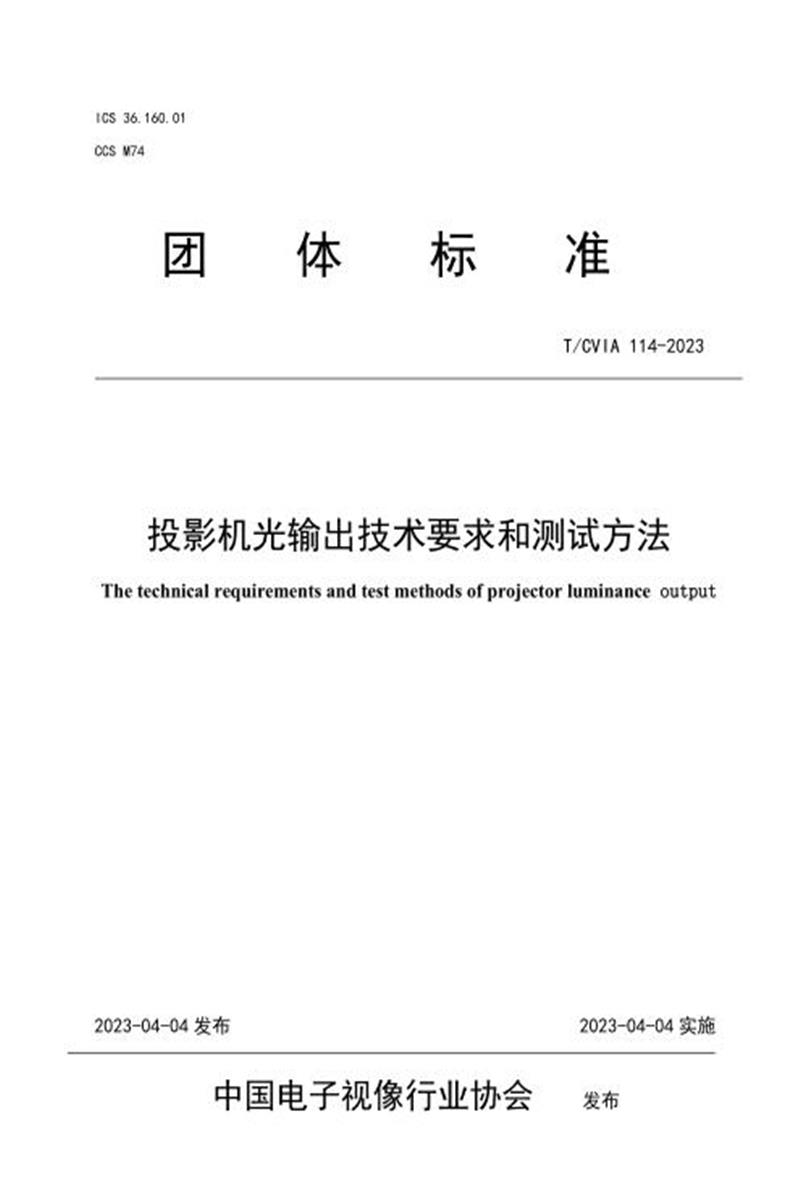

　　ICS 36.160.01

　　CCS M74

　　团 体 标 准

　　T/CVIA 114-2023

　　投影机光输出技术要求和测试方法

　　The technical requirements and test methods of projector luminance output

　　2023-04-04 发布 2023-04-04 实施

　　中国电子视像行业协会 发布

　　前 言

　　本文件按照GB/T 1.1-2020《标准化工作导则第1部分：标准文件的结构和起草规则》给出的规则起草。

　　本文件由中国电子视像行业协会提出并归口。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

　　本文件起草单位：中国电子视像行业协会、极米科技股份有限公司、杭州当贝网络科技有限公司、深圳市火乐科技发展有限公司、京东电脑数码、浙江天猫技术有限公司、峰米(重庆)创新科技有限公司、小米通讯技术有限公司、京东方科技集团股份有限公司、深圳市橙子数字科技有限公司、江苏金视传奇科技有限公司、北京石头世纪科技股份有限公司、长沙创荣电子科技有限公司、广州瑞格尔电子有限公司、江西轰天炮光电科技有限公司、青岛海信激光显示股份有限公司、深圳市安华光电技术股份有

　　限公司、杭州当影科技有限公司、湖南创科光电有限责任公司、北京洛数合图科技有限公司。

　　本文件起草人：郝亚斌、冯晓曦、彭健锋、董敏、张利利、刘红波、罗廷、郭林、吴昊、张子健、金凌琳、李志、谢小鹏、张聪、陈晓峰、董春辉、邬严庆、马泽蓉、王乾龙、张思雯、寿琛春、颜廷宇、姜奇、卫涛涛、江浩、吴希亮、陈波、刘小龙、王光泉、杨京龙、刘正华、庾波、肖勇、任乐军、刘建军、徐宝山、易检、吴汉兴、梁启正、胡先君、陈陆、刘晨、颜珂、朱青、程炎、钟建华、朱圆圆、刘定坤。

　　本文件首次发布。

　　投影机光输出技术要求和测试方法

　　1 范围

　　本文件规定了投影机的光输出术语、测试方法和技术要求。

　　本文件适用于电子投影式固定分辨力投影机(不包含激光电视)，包括液晶(单片式液晶1LCD和三片式液晶3LCD)、硅基液晶(LCoS)、数字光学处理(DLP)投影方式的投影机。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB 3174 PAL-D制电视广播技术规范

　　GB/T 15644 视听系统设备互连用连接器的应用

　　GB/T 17953-2012 标准清晰度电视4:2:2数字分量视频信号接口

　　GB/T 26270-2010 数字电视接收设备标准测试信号

　　GB/T 28037-2011 信息技术投影机通用规范

　　SJ/T 11324-2006 数字电视接收设备术语

　　SJ/T 11329 数字电视接收设备接口规范 第3部分:复合视频信号接口

　　SJ/T 11332 数字电视接收设备接口规范 第6部分:RGB模拟基色视频信号接口

　　SJ/T 11333 数字电视接收设备接口规范 第7部分:YPBPR模拟分量视频信号接口

　　SJ/T 11340-2015 前投影机通用规范

　　SJ/T 11346-2015 电子投影机测量方法

　　3 术语和定义

　　GB/T 28037-2011、SJ/T 11324-2006、SJ/T 11340-2015及SJ/T 11346-2015中规定的术语和定义适用于本文件。

　　3.1

　　投影机(projector)

　　将来自计算机等设备的含有图像信息的电信号转换成光信号并投射到投影屏幕上的显示设备。

　　注： 来源于GB/T 28037-2011中3.1。

　　3.2

　　光输出( luminance output)

　　用1931CIE明视觉函数加权的标准眼来评价的发光流量。在一给定时间周期内，空间中任一给定面积所通过的可见光能量的流量。

　　注：来源于 SJ/T11346-2015 中 3.1.1，单位为流明 (lm)。

　　3.3

　　CVIA亮度(China Video Industry Association brightness)

　　投影机在出厂默认模式下，符合特定色偏差值时测得的投影机光输出值。

　　注：1. CVIA亮度是投影机光输出值的一种表征方式，单位为流明(lm)。

　　2. 特定色偏差值指：单片式液晶1LCD≤±0.02;三片式液晶3LCD、硅基液晶(LCoS)、数字光学处理(DLP)均≤±0.015。

　　3.4

　　相关色温CCT(correlated color temperature)

　　色品坐标在CIE 1960 uv色品图中垂直于黑体轨迹线，垂点所在黑体的温度。

　　3.5

　　Duv色偏差值(distance to black body locus)

　　色品坐标在CIE 1960 uv色品图偏离黑体轨迹线的距离和方向，黑体轨迹线上方为正数，黑体轨迹线下方为负数。

　　4 技术要求

　　4.1 CVIA 亮度

　　投影机的 CVIA 亮度不得低于产品标称光输出值的80%。

　　5 试验方法

　　5.1 试验条件

　　5.1.1 环境条件

　　除另有规定外，在下列测量用标准大气条件下进行测量：

　　——环境温度：15℃~35℃,优选25℃;

　　——相对湿度：25%~75%;

　　——气压：86kPa~ 106kPa。

　　5.1.2 电源条件

　　电源条件如下：

　　——电源电压：AC 209 V~231 V;

　　——电源频率：49Hz~51Hz;

　　——谐波分量： ±5%。

　　5.1.3 测量条件

　　测量条件如下：

　　a) 测量应在暗室中进行，杂散光照度小于或等于0.5lx;

　　b) 测量应采用投影机的配套镜头;

　　c) 房间体积应能满足投影机给出的屏幕大小。

　　注：按照SJ/T11346-2015中4.2的要求。

　　5.2 测试仪器

　　5.2.1 色度照度计

　　色度照度计应符合以下要求：

　　a) 照度测量范围：0.1 lx～50000 lx;

　　b) 照度测量精度： ±2%(0.1 lx～10 lx)，±5%(10 lx～50000 lx);

　　c) 色度值可测量：u'，v'或 x, y;

　　d) 色度测量精度： ±0.002;

　　e) 相关色温可测量：5000K-18000K。

　　5.2.2 视频信号发生器

　　视频信号发生器要求如下：

　　a) 测试信号应符合GB/T 26270-2010的规定;

　　b) 复合视频信号接口应符合GB 3174和SJ/T 11329的规定;

　　c) VGA输出接口应符合SJ/T 11332的规定;

　　d) 模拟分量输出口接口应符合SJ/T 11333的规定;

　　e) Y、PB、PR数字分量及R、G、B数字基色信号输出接口应符合GB/T 17953的规定。注：按照SJ/T11346-2015中4.3.2的要求。

　　5.2.3 长度尺

　　长度尺应符合以下要求：

　　a)测量范围应大于或等于2m;

　　b)最小刻度0.001m。

　　5.3 测试信号

　　5.3.1 白场测试信号

　　符合GB/T 26270-2010中5.4要求的100%全白场信号。

　　5.4 测试前的调整

　　测试前的调整如下：

　　a) 测试前应检查5.1测试条件;

　　b) 按GB/T 15644的有关规定连接信号发生器和投影机;

　　c) 测试框图见图1。

　　图1 投影机测试框图

　　d) 输入全白场信号到投影机，在正式开始测量前，应使投影机预热不少于15min。

　　5.5 标准工作状态的调整

　　标准工作状态的调整如下：

　　a) 输入与投影机固有分辨力格式一致的测试信号;

　　b) 将投影机进行初始化操作或重置到出厂默认值状态。如果没有重置选项，投影机的开机状态作为默认工作状态;

　　c) 关闭梯形校正，同时通过调整产品机械位置的方式来消除梯形失真，投影画面尺寸为80吋;关闭亮度自适应智能画面校正功能。

　　d) 在整个测量过程中，若重新调整或更换输入信号，应使产品至少稳定工作5min，然后进行测量;

　　e) 音频通道不接入音频信号，如有音频输出音量调整，将其置于最小位置;

　　f) 投影机标准工作状态下，白场色温须符合CCT色温在6000K-18000K之间;

　　g) 此状态为标准工作状态，在整个测量过程中该状态保持不变，在测试记录中记录相关的设置内容和投影机状态;

　　h) 多功能投影机测试时,关闭投影以外的其他功能。

　　5.6 标准色坐标的测试

　　5.6.1 概述

　　本条是测试投影机在标准工作状态下的相关色温(CCT)及色坐标。

　　5.6.2 测试步骤

　　a) 将投影机调整到5.5规定的标准工作状态;

　　b) 输入全白场信号，用色度计测量投影面中心点的相关色温(CCT)及色偏差值Duv，中心点为均匀性测试点位置图的P5点。

　　图2 测试点位置图5.6.3 测量结果的判定

　　相关色温须在6000K到18000K之间。

　　色偏差值Duv应符合以下要求：

　　a) 单片式液晶1LCD≤±0.02;

　　b) 三片式液晶3LCD≤±0.015;

　　c) 硅基液晶(LCoS)≤±0.015;

　　d) 数字光学处理(DLP) ≤±0.015。

　　5.7 CVIA亮度测试方法

　　5.7.1 测试步骤

　　a) 将投影机调整到5.5规定的标准工作状态;

　　b) 按照GB/T 28037-2011中5.6.2进行测试。

　　5.7.2 测试结果的表述

　　测量结果以流明(lm)表示。
