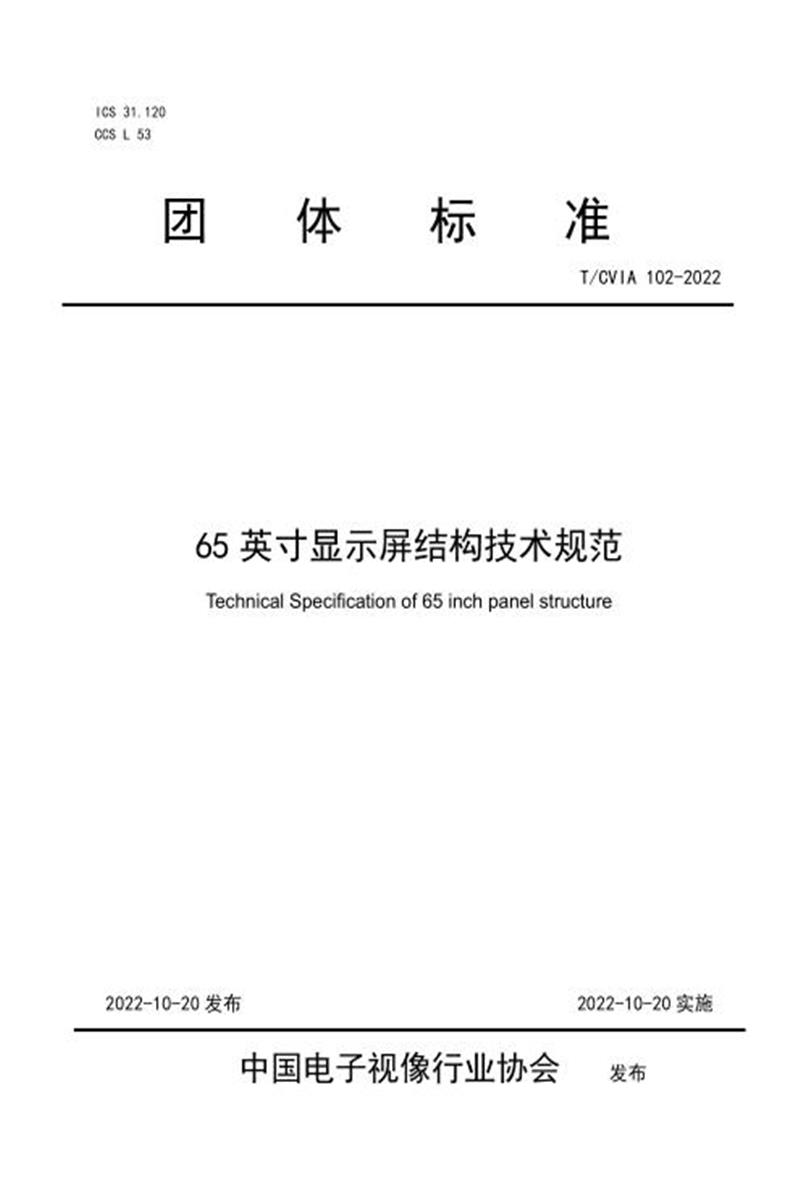

T/CVIA 102-2022 65英寸显示屏结构技术规范

　　团 体 标 准

　　T/CVIA 102-2022

　　65 英寸显示屏结构技术规范

　　Technical Specification of 65 inch panel structure

　　2022-10-20 发布 2022-10-20 实施

　　中国电子视像行业协会 发布

　　前 言

　　本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

　　本文件由中国电子视像行业协会提出并归口。

　　本文件起草单位：京东方科技集团有限公司、TCL华星光电技术有限公司、TCL实业控股股份有限公司、友达光电股份限公司、群创光电股份有限公司、深圳创维-RGB电子有限公司、四川长虹电器股份有限公司、深圳康佳电子科技有限公司、四川长虹电器股份有限公司、海信视像科技股份有限公司、青岛海尔多媒体有限公司、重庆惠科金渝光电科技有限公司、厦门厦华科技有限公司。

　　本文件起草人：顿胜堡、张银龙、郝亚斌、冯晓曦、彭健锋、彭昭宇、黄卫东、冯艳丽、罗崇辉、邱文赞、苏碧川、沈思宽、姚林、 李雪峰、李雄赞、邵燕杰、郭东胜、薛元、张利利(排名不分先后)。

　　本文件的所有权、解释权和修订权属于中国电子视像行业协会。

　　65 英寸显示屏结构技术规范

　　1 范围

　　本文件规定了65英寸显示屏与结构相关的要素和必要尺寸的要求，这些要求是根据目前中国市场上被共同认可的主流产品规范而确定。

　　2 规范性引用文件

　　本文件没有规范性引用文件。

　　3 缩略语

　　下列缩略语适用于本文件。

　　AA区：有效显示区域(Active Area)

　　BM：黑色矩阵(Black Matrix)

　　CF：彩色滤光片(Colour Filter)

　　COF：覆晶薄膜(Chip On Flim)

　　FFC：柔性扁平电缆(Flexible Flat Cable)

　　PCB：印刷电路板(Printed Circuit Board)

　　TFT：薄膜晶体管(Thin Film Transistor)

　　T/CON：时序控制器(Time controller)

　　IC：集成电路芯片(Integrated Circuit)

　　4 结构组成

　　显示屏包括CELL、SOURCE PCB 、COF等零部件，如图1所示。

　　CELL

　　SOURCE PCB

　　图1 显示屏结构组成示意图

　　显示屏的整体结构应满足表1的要求。

　　表1 显示屏整体结构要求

　　单位：mm

　　5 基本要求

　　5.1SOURCE PCB 结构要求

　　5.1.1SOURCE PCB 外形尺寸

　　SOURCE PCB外形结构如图2所示。

　　标引序号说明：

　　W ——单边至显示屏距离; Ws——SOURCE PCB宽度。

　　图2 SOURCE PCB 结构图

　　SOURCE PCB 外形尺寸应满足表 2 的要求。

　　表 2 SOURCE PCB 外形尺寸基本要求

　　单位：mm

　　5.1.2 SOURCE PCB 的固定方式

　　a) SOURCE PCB 固定方式：

　　采用卡扣式固定方式，即每块 SOURCE PCB 应有无原件区域用于卡扣装配，具体固定位置、尺寸由整机厂商确定;无原件区域优先放在两个 COF 之间。

　　b) 用于固定 SOURCE PCB 的位置不可有元件及焊盘等凸起异物;

　　c) 接地位置要求：

　　漏铜位置在 PCB 板正反面都需要有预留，漏铜面积及其长宽大于等于 5 mm×7 mm。

　　5.1.3SOURCE PCB 上 LVDS 线位置要求

　　SOURCE PCB与整机连接线可用线缆或者FFC线两种方式。

　　5.2SOURCE COF 设计要求

　　SOURCE COF外形结构如图3所示。

　　标引序号说明：

　　WCOF ——COF 宽度; LCOF ——COF 长度。

　　图3 SOURCE COF 结构图

　　SOURCE COF用于连接SOURCE PCB和CELL，应满足表3的要求。

　　表3 SOURCE COF设计要求

　　单位：mm

　　5.3CELL贴附膜片尺寸要求

　　CELL贴附膜片结构如图4所示。

　　上偏光片

　　CF

　　TFT

　　下偏光片

　　(a)U/L/R 三侧结构示意图

　　上偏光片 上偏光片

　　CF TFT

　　(b)SOURCE 侧结构示意图

　　图4 CELL 贴附膜片结构示意图

　　CELL共有上下两层偏光膜片，其外形尺寸与其帖附的玻璃基板外形关系应符合表4的规定。

　　表4 贴膜要求

　　单位：mm
