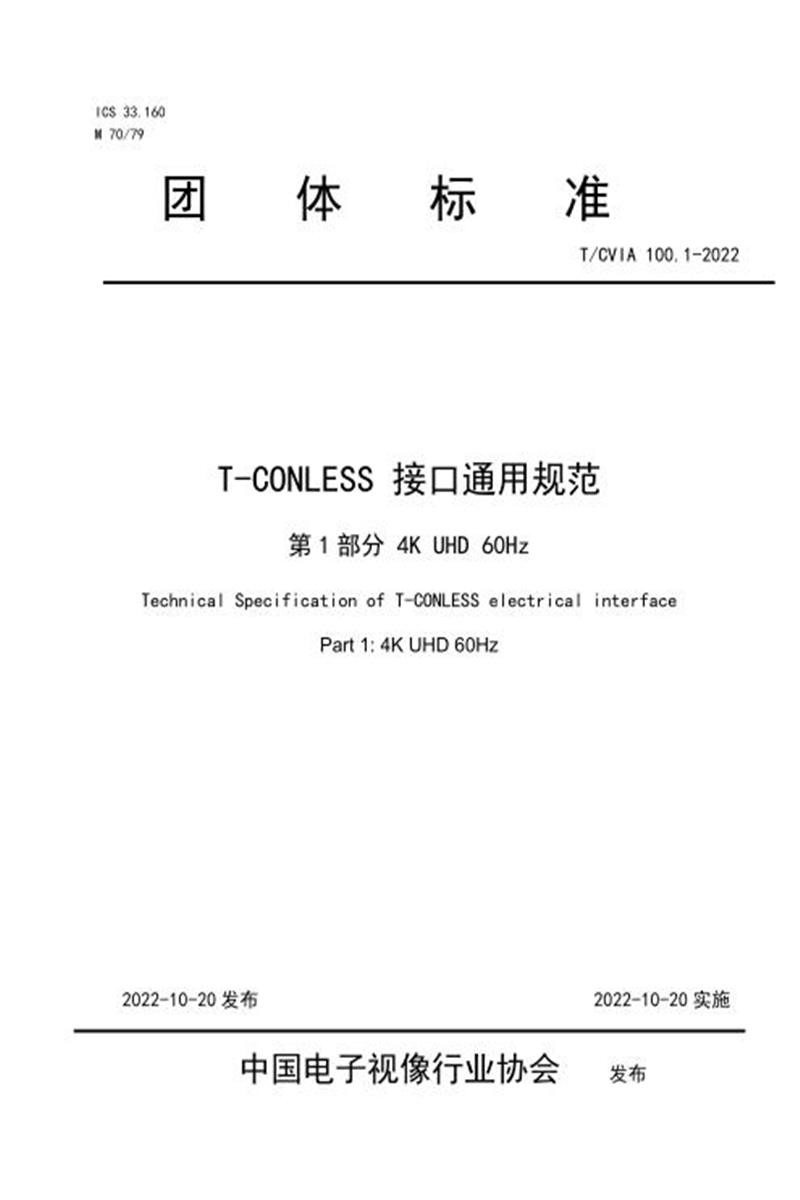

T/CVIA 100.1-2022 T/CONLESS 接口通用规范 第1部分：4K UHD 60Hz

　　团 体 标 准

　　T/CVIA 100.1-2022

　　T-CONLESS 接口通用规范

　　第 1 部分 4K UHD 60Hz

　　Technical Specification of T-CONLESS electrical interface

　　Part 1: 4K UHD 60Hz

　　2022-10-20 发布 2022-10-20 实施

　　中国电子视像行业协会 发布

　　前 言

　　本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

　　本文件由中国电子视像行业协会提出并归口。

　　本标准主要起草单位：TCL 实业控股股份有限公司、深圳创维-RGB 电子有限公司、海信视像科技股份有限公司、四川长虹电器股份有限公司、康佳集团股份有限公司、青岛海尔电子有限公司、京东方科技集团股份有限公司、TCL 华星光电技术有限公司、友达光电股份限公司、群创光电股份有限公司、重庆惠科金渝光电科技有限公司、厦门厦华科技有限公司、北京小米科技有限责任公司(排名不分先后)。

　　本标准主要起草人：杨二超、刘树标、郝亚斌、冯晓曦、彭健锋、邹文聪、管翔宇、姚林、杨泽煌、肖维春、顿胜堡、黄卫东、邱文赞、苏碧川、郭东胜、薛元、刘风、张利利(排名不分先后)。

　　T-CONLESS 接口通用规范第 1 部分 4K UHD 60Hz

　　1 范围

　　本文件规定了UHD 60Hz T-CONLESS接口结构定义规范及pin脚的定义。

　　2 规范性引用文件

　　本规范不涉及其他规范性文件引用。

　　3 缩略语

　　4 一般要求

　　4.1 正常使用条件

　　― 环境温度：0℃ ~ 45℃

　　― 相对湿度：20% ~ 80%;

　　― 大气压力：86kPa ~ 106kPa

　　― 电源： AC220V﹢ 10% -20%，50Hz±2%

　　5 技术要求

　　5.1 输入接口连接器

　　5.1.1 FFC 连接器

　　FFC 连接器每一触点需要有双咬痕。在安装完 FFC Cable，经过 85℃高温老化 72 小时后, 所有的咬

　　痕需要均匀且清晰，连接器截面参考图 1，FFC 双咬痕参考图2。

　　图 1 连接器截面参考示意图

　　图 2 FFC 双咬痕示意图

　　5.1.2 尺寸及规格

　　图 3 所示为插座开口尺寸示意图。

　　图 3 插座开口尺寸示意图

　　图 4 所示为线材插入深度尺寸示意图。

　　图 4 线材插入深度尺寸示意图相关尺寸参数要求见表 1。

　　表 1 插座线材尺寸及公差要求

　　5.1.3 匹配 FFC 尺寸

　　图 5 所示为连接器匹配 FFC 的尺寸要求。

　　图 5 连接器匹配 FFC 尺寸要求

　　5.1.4 材料及工艺

　　连接器材料及工艺要求如表 2 所示。

　　表 2 连接器材料及工艺要求

　　5.1.5 电性能

　　连接器的电性能要求如表 3 所示。

　　表 3 连接器电性能要求

　　5.1.6 可靠性

　　连接器的可靠性要求如表 4 所示。

　　表 4 连接器可靠性要求

　　5.2 4K UHD 60Hz T-CONLESS PIN 脚定义

　　4K UHD 60Hz 14 通道 Gamma 的 T-CONLESS 标准接口 PIN 脚定义见表 5。

　　表 5 4K UHD 60Hz pin 脚定义 1 (针对 14 通道 Gamma 设计)

　　备注:

　　(1) 如果有些 pin 未能使用到，请在 source 板上保持悬空处理;

　　(2) 0V>VSS≥VOFF;

　　(3) a.请在机芯板上将 LOCK 信号通过4.7kΩ 电阻上拉到 3.3V

　　b. LOCK 信号为高时，正常显示模式，LOCK 信号为低时，SoC 重发 training pattern 信号(4) PIN 定义顺序如图 6 所示。

　　图 6 PIN 定义顺序示意图

　　4K UHD 60Hz 10 通道 Gamma 的 T-CONLESS 标准接口 PIN 脚定义见表 6

　　表 6 4K UHD 60Hz pin 脚定义 2 (针对 10 通道 Gamma 设计)

　　备注:

　　(1)如果有些 pin 未能使用到，请在 source 板上保持悬空处理;

　　(2) PIN 定义顺序如图 7 所示。

　　图 7 PIN 定义顺序示意图

　　5.3 4K UHD 60Hz T-CONLESS 结构尺寸

　　5.3.1 PCB & COF 尺寸及位置

　　连接器位置、COF 尺寸和位置定义如图8 所示。

　　图 8 连接器位置、COF 尺寸和位置

　　COF 位置、PCB 尺寸定义如图9 所示。

　　图 9 COF 位置、PCB 尺寸具体尺寸规格定义如表 7 所示。

　　表 7 结构尺寸规格表

　　5.3.2 PCB 接地区域

　　PCB 接地区域尺寸如图 10 所示。接地露铜尺寸 W*L≥15*5mm，接地露铜周围无元器件距离 I≥3mm

　　图 10 PCB 接地露铜区

　　PCB 上元器件(不包括连接器)离 PCB 边缘距离，如图 11 所示，H≥2mm。

　　图 11 PCB 上元器件离PCB 边缘距离
