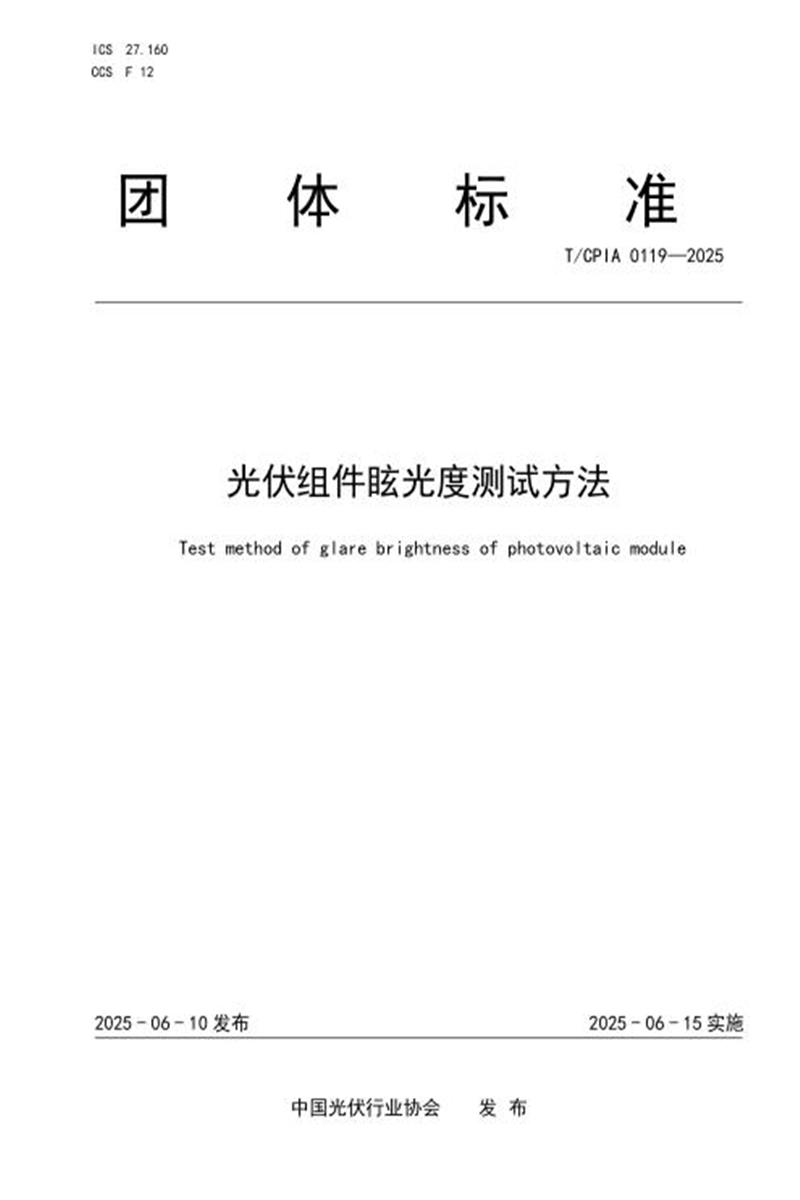

T/CPIA 0119-2025 光伏组件眩光度测试方法

　　团 体 标 准

　　T/CP IA 0119—2025

　　光伏组件眩光度测试方法

　　Test method of glare brightness of photovoltaic module

　　2025 - 06 - 10 发布 2025 - 06 - 15 实施

　　中国光伏行业协会 发 布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由中国光伏行业协会标准化技术委员会提出并归口。

　　本文件起草单位：东方日升新能源股份有限公司、国家太阳能光伏产品质量检验检测中心、中国电子技术标准化研究院、宁波市计量测试研究院光学研究所、东莞南玻太阳能玻璃有限公司、常州亚玛顿股份有限公司、一道新能源科技股份有限公司、隆基乐叶光伏科技有限公司。

　　本文件主要起草人：刘亚锋、梅玲、王赶强、聂良鹏、章天瑜、黄晓、张莹、卢佳研、夏天豪、王科、初文静、苏春阳、任改改。

　　光伏组件眩光度测试方法

　　1 范围

　　本文件规定了光伏组件眩光度的测试方法。

　　本文件适用于光伏组件的眩光度测试。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 43594-2023 均匀光源通用规范

　　JJG 211-2021 亮度计检定规程

　　JJG 245-2005 光照度计检定规程

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1

　　眩光 glare

　　视野中由于光亮度的分布或范围不适宜，或在空间或时间上存在着极端的亮度对比，以致引起不舒适和降低物体可见度的视觉条件。

　　[来源：GB/T 5697-1985，2.3] 3.2

　　照度 illuminance

　　入射在表面上一点处包含该点的面微元上的光通量dφ除以该面微元面积dA之商，单位为勒克斯(lx)。

　　[来源：GB/T 5700-2023，3.1]

　　3.3

　　亮度 luminance

　　表示光源或物体明亮程度的量，单位为坎德拉每平方米(cd/m2)。

　　[来源：GB/T 5700-2023，3.2]

　　3.4

　　眩光度 glare brightness

　　物体表面在照度(100000lx)照射下反射光的最大亮度值，单位为坎德拉每平方米(cd/m2)。

　　3.5

　　照度计 illuminometer

　　测量光照度的计量工具， 由光度头(包括余弦修正器、V(λ)修正滤光器、光电接收器)和显示器(数字式或指针式)两部分组成。当光电接收器接收到通过余弦修正器和 V(λ)滤光器的光辐射时，所产生的光电信号，经信号处理，在显示器上显示出相应的光照度值。

　　[来源：JJG 245-2005，3]

　　3.6

　　亮度计 brightness meter

　　测量光亮度的仪器，通过一组确定仪器取景和测量视场角的光学系统获取规定视场目标的光信号，经由人眼视觉修正的光电探测器结合光电转换电路测量视场目标的亮度值。

　　[来源：JJG 211-2021，3]

　　4 仪器

　　4.1 光源

　　应符合GB/T 43594-2023 中第 4 章准直型均匀光源，满足光电测量的技术要求。

　　4.2 照度计

　　应符合JJG 245-2005中第4章一级照度计的规定。

　　4.3 亮度计

　　应符合JJG 211-2021中第4章一级成像式亮度计的规定。

　　4.4 测试支架

　　测试平台：水平测试台面或水平地面，用于放置测试样品和设备;

　　固定架：用于固定待测样品，支架在水平和竖直方向均可调，平稳无晃动;

　　旋转架：垂直于固定架，用于光源和亮度计的角度调节;

　　滑动导轨：置于旋转架上表面，用于测试仪器前后位置的调整，为带刻度的直线导轨，精度±1mm;

　　安装位：置于旋转架的上端，用于光源和亮度计的安装和固定;

　　旋转圆盘测角仪：用于角度测量和调整， 以测量样品在不同角度下的眩光特性，精度±0.1 °。

　　5 试验方法

　　5.1 试验环境

　　试验环境应符合GB/T 43594-2023中光学试验环境的要求：

　　——温度：23℃±5℃;

　　——相对湿度： ≤80%;

　　——气压：试验场所气压;

　　——其他条件：光学暗室条件，环境清洁通风，无影响仪器正常工作的电磁场及机械振动。

　　5.2 试验步骤

　　5.2.1 样品安装：将待测样品竖直固定在支架上，使样品与水平测试平台保持垂直，待测样品的眩光面朝向光源;

　　5.2.2 设备安装：将光源、亮度计置于旋转架的安装位内，使光源照射方向、亮度计镜头方向均与旋转架平行，启动设备;

　　5.2.3 光源调整：将光源预热，待光照稳定后，保持光源垂直照射在待测样品上，使用照度计测量待测样品表面的光照度值，通过调节光源与待测样品的垂直距离，使落在样品上的照度保持在 15000lx~ 20000lx，记录垂直照度值;

　　5.2.4 亮度计调整：调整亮度计的焦距，直至能够从目镜中清晰观察到待测样品的表面;调整亮度计的高度，使其与光源高度一致，并能够从亮度计目镜中观察到光源中心;

　　5.2.5 不同角度的测试：依据旋转圆盘测角仪上的标尺调节旋转架，控制入射光源的角度(10 ° , 20 ° , 30 ° , 40 ° , 50 ° , 60 ° , 70 ° , 80 °一共 8 个角度)。在每一个光源入射角下，控制亮度计角大小在入射角的+6 °范围内，并按照 2 ° 的量度进行测试(如 10 ° 的入射角 ( θ ) , 测量亮度计角则选取为10 ° , 12 ° , 14 ° , 16 ° ) , 记录亮度计显示的数值。

　　5.2.6 不同区域的测试：调整样品的水平或上下位置，按 5.2.5 不同角度的测试方法，对特征区域(包

　　括电池片，焊带，汇流条， 电池片间隙等)进行测试。

　　标引序号说明：

　　1——测试样品;

　　2——测试平台;

　　3——固定架;

　　4——旋转架;

　　5——滑动导轨;

　　6——光源安转位;

　　7——亮度计安装位;

　　8——旋转圆盘测角仪。

　　图1 眩光度测试示意图

　　5.3 试验数据记录与处理

　　不同入射角( θ ) 下样品眩光度 L 眩光度按公式(1)和(2)计算：

　　L 眩光度 = L 测试值 × 标准照度 ············································(1)

　　式中：

　　L测试值 ——亮度计实际测量值;

　　E标准照度 ——眩光度标准照度值100000lx;

　　E实际照度 ——光源在样品表面的实际照度值;

　　E垂直照度 ——光源垂直照射在样品表面的照度值。

　　不同入射角( θ ) 及不同亮度计角的眩光度试验数据记录表参见附录A中表A.1。

　　6 试验报告

　　试验报告应包括但不限于以下内容：

　　a) 试样的规格及型号;

　　b) 试样编号及数量;

　　c) 测试设备名称及型号;

　　d) 测试结果：

　　1) 亮度计测量值;

　　2) 光源实际辐照度值;

　　3) 样品的测试区域;

　　e) 本标准编号;

　　f) 测试地点;

　　g) 测试者和测试日期;

　　h) 测试中观察到的异常现象。

　　附 录 A

　　(资料性)

　　不同入射角 ( θ ) 及不同亮度计角的眩光度

　　不同入射角( θ ) 及不同亮度计角的眩光度试验数据记录表见表A.1。

　　表 A.1 眩光度试验数据记录表

　　参 考 文 献

　　[1] GB/T 5697-1985 人类工效学照明术语

　　[2] GB/T 5700-2023 照明测量方法
