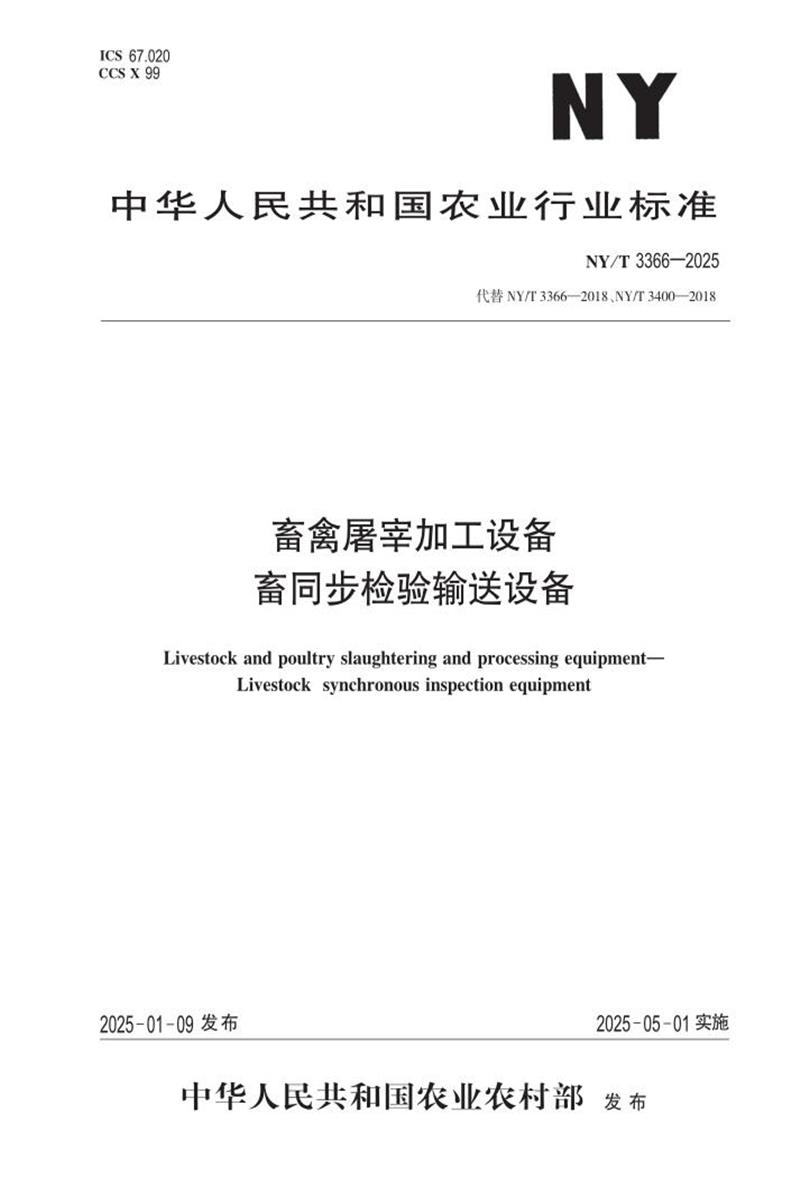

NY/T 3366-2025 畜禽屠宰加工设备 畜同步检验输送设备

以下是NY/T 3366-2025《畜禽屠宰加工设备畜同步检验输送设备》的主要内容总结，涵盖标准的核心技术要求和规则：

一、适用范围

• 适用于猪、牛、羊等大型畜类屠宰加工中的 同步检验输送设备 的制造、安装和应用。
• 驴、马等其他大型畜类可参考相应规格执行。

二、设备型式与参数

1. 设备分类

   • 悬挂式 ：白脏盘+红脏钩或白脏盘+红脏盘组合。
   • 落地式 ：
     • 水平式（白脏盘+红脏钩或白脏盘+红脏盘）；
     • 垂直式（组合同水平式）。

2. 关键参数（表1）

   • 规范性指标 ：
     • 盘（钩）间距 ≥800 mm ；
     • 输送链转弯半径：悬挂式≥250 mm，落地式≥150 mm。
   • 推荐性指标 ：
     • 检验盘承载面积（猪≥0.20 m²，牛≥1.20 m²，羊≥0.20 m²）；
     • 盘深度≥0.10 m；
     • 盘边缘间距≥100 mm。

三、技术要求

1. 材料

   • 盘（钩）需采用 食品级不锈钢 或其他安全材料（符合GB 4806.1/4806.9）；
   • 牵引链宜用不锈钢，碳钢需热浸镀锌防腐（符合GB/T 13912）；
   • 轨道、滑架轮宜用不锈钢/工程塑料，悬吊装置碳钢需防腐处理。

2. 加工与装配

   • 零部件加工符合SB/T 223（机械加工）、SB/T 225（铸件）、SB/T 226（焊接）；
   • 驱动/张紧装置装配后需转动灵活，无卡滞（SB/T 224）；
   • 链条安全系数 ≥10 （GB/T 8350、JB/T 9016）。

3. 安装要求

   • 直线轨道直线度：6m内≤3mm，全长≤7mm；
   • 升降轨道倾角≤30°，落地盘倾斜≤15°；
   • 轨道接口高度差/错口≤0.5mm，间隙≤1mm；
   • 设置 自动翻盘（脱钩）装置 和 在线清洗消毒装置 。

4. 安全防护

   • 电气安全接地电阻≤0.1Ω，绝缘电阻≥1MΩ（GB/T 5226.1）；
   • 防护等级≥ IP55 （GB/T 4208）；
   • 配置急停按钮、断链保护、过载保护装置（GB/T 8196、GB 11341）。

5. 性能要求

   • 空载运行 ：与胴体线同步误差≤150mm，运行平稳无卡滞；
   • 负载运行 ：
     • 输送速度可调，内脏无溢出/脱落；
     • 轴承温升：滑动≤35℃、滚动≤40℃，减速机油温≤80℃；
     • 工作噪声≤ 80 dB(A) （GB/T 3768）。

四、试验方法（第6章）

• 材料/外购件 ：查验质量证明文件；
• 安装检测 ：轨道直线度、接口误差、链条张紧度；
• 性能测试 ：
  • 同步误差（量具测量）、温升（测温计）、噪声（声压法）；
  • 负载运行稳定性（目测内脏承载情况）。

五、检验规则（第7章）

1. 检验类型

   • 出厂检验 ：材料、加工、装配、外观、电气安全；
   • 安装调试检验 ：安装质量、安全防护、性能试验；
   • 型式检验 ：全项目（表2），触发条件包括新产品、结构变更、停产复产等。

2. 判定规则

   • 安全性能不合格直接判定不通过；
   • 其他项可复检一次，复检不合格则整体不通过。

六、标志、包装与储存（第8章）

• 标志 ：制造商、型号、日期、参数、标准号（GB/T 191/13306）；
• 包装 ：
  • 驱动装置/链条等入箱，轨道等裸装需防护（SB/T 229）；
  • 标注防潮、防雨、吊装标识（GB/T 191）；
• 储存 ：通风干燥环境，12个月内无锈蚀霉变。

七、主要修订变化（前言）

• 合并替代NY/T 3366-2018和NY/T 3400-2018；
• 新增 ：术语定义、安装要求、安全防护、温升检测；
• 删除 ：待检时间、运行速度参数；
• 强化 ：材料安全性、同步误差控制、在线清洗消毒装置。

八、归口与起草单位

• 提出 ：农业农村部畜牧兽医局；
• 归口 ：全国屠宰加工标准化技术委员会（SAC/TC516）；
• 起草单位 ：中国包装和食品机械有限公司、中国肉类协会等。

此标准系统性规定了畜类同步检验输送设备的技术全生命周期要求，覆盖设计、制造、检验到应用环节，旨在提升屠宰加工的卫生安全性与效率。
