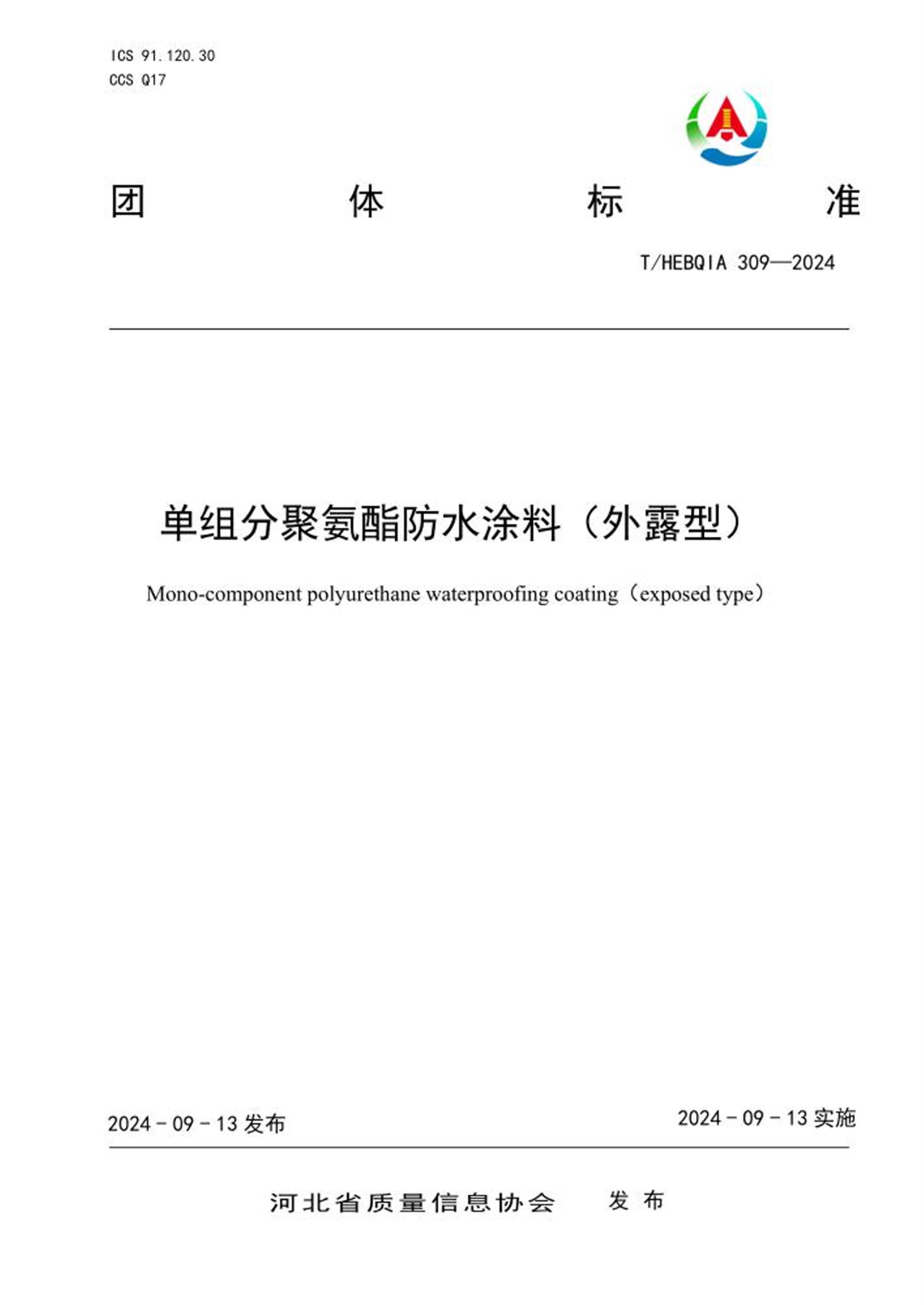

ICS 91.120.30
CCS Q17
团体标准
T/HEBQIA 309—2024
单组分聚氨酯防水涂料（外露型）
Mono-component polyurethane waterproofing coating（exposed type）
2024-09-13 发布2024-09-13 实施
河北省质量信息协会发布
目次
前言....................................................................................................................................................................... II
1 范围..................................................................................................................................................................1
2 规范性引用文件..............................................................................................................................................1
3 术语和定义......................................................................................................................................................1
4 技术要求..........................................................................................................................................................1
5 检验规则..........................................................................................................................................................3
6 标志、包装、运输和贮存.............................................................................................................................. 4
T/HEBQIA 309—2024
II
前言
本文件按照GB 1.1-2020《标准化工作导则第1 部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由唐山凯伦新材料科技有限公司提出。
本文件由河北省质量信息协会归口。
本文件起草单位：唐山凯伦新材料科技有限公司。
本文件主要起草人：张太新、刘磊、董慧颖、孔令见、郝云龙、周志国、杨文静、王玉征。
T/HEBQIA 309—2024
1
单组分聚氨酯防水涂料（外露型）
1 范围
本文件规定了单组分聚氨酯防水涂料（外露型）的技术要求、检验规则及标志、包装、运输和贮存
要求。
本文件适用于混凝土屋面及彩钢屋面等外露工程的单组分聚氨酯防水涂料。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）
GB 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）
GB 1768 色漆和清漆耐磨性的测定旋转橡胶砂轮法
GB 8626 建筑材料可燃性试验方法
GB 16777 建筑防水涂料试验方法
GB 18244—2022 建筑防水材料老化试验方法
GB 19250 聚氨酯防水涂料
GB 20624.2 色漆和清漆快速变形（耐冲击性）试验第2部分：落锤试验（小面积冲头）
GB 55030 建筑与市政工程防水通用规范
JC/T 975 道桥用防水涂料
JC 1066 建筑防水涂料中有害物质限量
3 术语和定义
下列术语和定义适用于本文件。
3.1
单组分聚氨酯防水涂料（外露型）mono-component polyurethane waterproofing coating（exposed type）
以异氰酸酯、聚醚多元醇为基本成分，配以多种助剂和填料经加成聚合反应制成的单包装均质粘稠
体混合物；其通过与空气中的湿气反应，实现交联固化过程，形成连续、无接缝且具有橡胶特性的涂膜
防水层，适用于混凝土屋面及彩钢屋面等外露工程。
4 技术要求
4.1 外观
产品为均匀黏稠体，无凝胶、结块。
4.2 物理力学性能
物理力学性能应符合表1的规定。
T/HEBQIA 309—2024
2
表1 物理力学性能
序号项目技术指标检测方法
1 固体含量/% ≥85.0 GB 19250
2 表干时间/h ≤12
GB 16777
3 实干时间/h ≤24
4 拉伸强度/MPa ≥3.00
5 断裂伸长率/% ≥600
6 撕裂强度/（N/mm） ≥20 GB 529
7 低温弯折性-35 ℃，无裂纹
GB 16777
8 不透水性0.3 MPa，120 min，不透水
9 加热伸缩率/% -4.0～1.0
10 粘结强度/MPa ≥1.0
11 吸水率/% ≤5.0 GB 19250
12 定伸时老化
加热老化无裂纹及变形
GB 16777
人工气候老化无裂纹及变形
13
热处理
（80 ℃，168 h）
拉伸强度保持率/% 80～150
断裂伸长率/% ≥450
低温弯折性-30 ℃，无裂纹
14
碱处理
（0.1% NaOH+饱和
Ca(OH)2溶液，168 h）
拉伸强度保持率/% 80～150
断裂伸长率/% ≥450
低温弯折性-30 ℃，无裂纹
15
酸处理
（2% H2SO4溶液，168
h）
拉伸强度保持率/% 80～150
断裂伸长率/% ≥450
低温弯折性-30 ℃，无裂纹
16 人工气候老化（1000 h）
拉伸强度保持率/% 80～150
断裂伸长率/% ≥450
低温弯折性-30 ℃，无裂纹
17
人工气候加速老化（340 nm波长处的累计辐照
能量不小于5040 kJ/(m·nm)）
应符合GB 55030规定的要求，材
料无开裂、分层、起泡、粘结和
孔洞等现象
按GB 18244—2022第6章
中氙弧灯法的规定测定
18 燃烧性能
B2-E（点火15 s，燃烧20 s，Fs≤150
mm，无燃烧滴落物引燃滤纸）
GB 8626
19 硬度（邵AM） ≥60 GB 531.1
20 耐磨性（750 g，500 r）/mg ≤50 GB 1768
21 耐冲击性/kg·m ≥1.0 GB 20624.2
22 接缝动态变形能力/10000次无裂纹JC/T 975
T/HEBQIA 309—2024
3
4.3 有害物质限量
单组分聚氨酯防水涂料（外露型）按有害物质限量分为A类和B类，有害物质含量应符合表2的规定。
表2 有害物质限量
序号项目
有害物质限量
检验方法
A类B类
1 挥发性有机化合物（VOC）/（g/L） ≤50 ≤200
JC 1066
2 苯/（mg/kg） ≤200
3 甲苯十乙苯十二甲苯/（g/kg） ≤1.0 ≤5.0
4 苯酚/（mg/kg） ≤100 ≤100
5 蒽/（mg/kg） ≤10 ≤10
6 萘/（mg/kg） ≤200 ≤200
7 游离TDI/（g/kg） ≤3 ≤7
8
可溶性重金属/
（mg/kg）a
铅Pb ≤90
镉Cd ≤75
铬Cr ≤60
汞Hg ≤60
a 可选项目，由供需双方商定。
5 检验规则
5.1 检验分类
5.1.1 出厂检验
出厂检验项目包括外观、固体含量、表干时间、实干时间、拉伸强度、断裂伸长率、抗撕强度、低
温弯折性、不透水性。
5.1.2 型式检验
5.1.2.1 有下列情况之一时，应进行型式检验：
a) 新产品投产或产品定型鉴定时；
b) 正常生产时，每两年进行一次；
c) 原材料、工艺等发生较大变化，可能影响产品质量时；
d) 出厂检验结果与上次型式检验结果有较大差异时；
e) 产品停产6 个月以上恢复生产时。
5.1.2.2 型式检验项目包括4.1～4.3 规定的所有项目。
5.2 组批
以同一类型15 t为一批，不足15 t亦可作为一批。
T/HEBQIA 309—2024
4
5.3 抽样
在每批产品中随机抽取两组样品，一组样品用于检验，另一组样品封存备用。每组至少5 kg，抽样
前产品应搅拌均匀。若采用涂方式取样量根据需要抽取。
5.4 判定规则
5.4.1 单项判定
5.4.1.1 外观
抽取的样品外观符合标准规定时，判该项合格。
5.4.1.2 物理力学性能
5.4.1.2.1 固体含量、拉伸强度、断裂伸长率、撕裂强度、处理后拉伸强度保持率、处理后断裂伸长
率、加热伸缩率、粘结强度、吸水率、耐磨性以其平均值达到标准规定的指标判为该项合格。
5.4.1.2.2 硬度项目以其中值达到标准规定的指标判为该项合格。
5.4.1.2.3 不透水性、低温弯折性和定伸时老化项目以三个试件均达到标准规定判为该项合格。
5.4.1.2.4 表干时间、实干时间、人工气候加速老化、燃烧性能、耐冲击性和接缝动态变形能力项目
达到本文件规定时判为该项合格。
5.4.1.2.5 各项试验结果均符合标准规定，则判该批产品性能合格。若有一项指标不符合标准规定，
则用备用样对不合格项进行单项复验。若符合标准规定时，则判定该批产品性能合格，否则判定为不合
格。
5.4.1.3 有害物质限量
按产品标记和表2的A类或B类判定，符合则判相应类别合格。
5.4.2 总判定
5.4.2.1 出厂检验：外观、固体含量、表干时间、实干时间、拉伸强度、断裂伸长率、抗撕强度、低
温弯折性、不透水性均符合标准规定的要求时，判该批产品合格。
5.4.2.2 型式检验：外观、物理力学性能、有害物质限量均符合标准规定的要求时，判该批产品合格。
6 标志、包装、运输和贮存
6.1 产品外包装上应包括：
a) 生产厂名、地址；
b) 产品名称；
c) 商标；
d) 产品标记；
e) 产品净质量；
f) 生产日期和批号；
g) 使用说明；
h) 运输和贮存注意事项；
i) 贮存期。
6.2 产品用带盖的铁桶密闭包装。
T/HEBQIA 309—2024
5
6.3 贮存与运输时，不同分类的产品应分别堆放。禁止接近火源，避免日晒雨淋，防止碰撞，注意通
风。
6.4 贮存温度5 ℃～40 ℃。
6.5 在正常贮存、运输条件下，贮存期自生产日起至少为6 个月。
