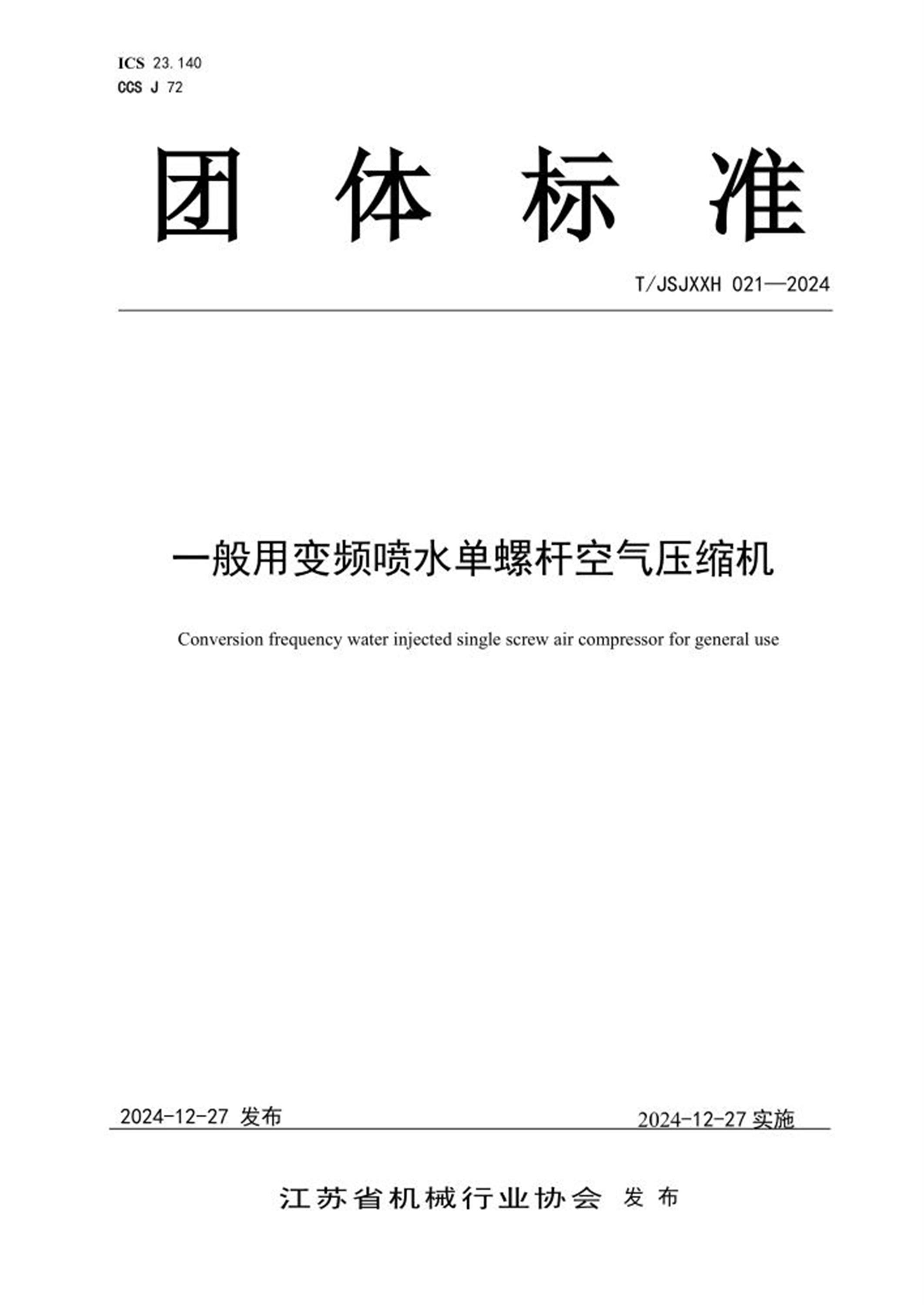

ICS 23.140
CCS J 72
团体标准
T/JSJXXH 021—2024
一般用变频喷水单螺杆空气压缩机
Conversion frequency water injected single screw air compressor for general use
2024-12-27 发布2024-12-27 实施
江苏省机械行业协会发布
目 次
前言................................................................................ I I
1 范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2 规范性引用文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
3 术语和定义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
4 型号和基本参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
5 要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
6 试验方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7 检验规则. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7 . 1 检验类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7 . 2 型式试验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7 . 3 出厂检验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8 标志、包装和贮存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
附录A(规范性) 允许偏心距..............................................................10
T/JSJXXH 021—2024
II
前 言
本文件按照GB 1.1—2020《标准化工作导则第1 部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省机械行业协会提出并归口。
本文件由江苏省机械行业协会压缩机分会组织制定。
本文件负责起草单位：意朗智能科技（南通）有限公司、江西奥夫科压缩机有限公司、佳艾普科技
（江苏）有限公司、江苏索贝克压缩机有限公司、上海格兰克林（集团）有限公司、浙江象睿机电设备
有限公司、浙江嘉洋机电有限公司、浙江保华压缩机制造有限公司负责起草。
本文件参加起草单位：西安交大苏州研究院、江苏科技大学、青岛市产品质量检验研究院、江苏省
轻工机械产品质量检验检测中心、苏州强时压缩机有限公司、广东艾林克能源装备有限公司、盐城市大
丰今天科技有限公司、爱景智能装备（无锡）有限公司、天津市金晶气体压缩机制造有限公司、山西昊
瑞机械制造有限公司、优尼可尔压缩机制造江苏有限公司、苏州晨恩斯可络压缩机有限公司、德耐尔能
源装备有限公司、江苏巨风机械制造有限公司、无锡德尔希瑞机械有限公司、无锡锡压能源工程有限公
司、德哈哈压缩机江苏有限公司、江苏鲍斯能源装备有限公司、江苏新凯晟机械设备有限公司、沃尔伯
格（苏州）压缩机有限公司、权伟机械集团（江苏）有限公司、南通市红星空压机配件制造有限公司、
浙江燕峰安全阀制造有限公司、盐城市大丰力丰压缩机有限公司、盐城科普柯机械制造有限公司、江苏
大力星压缩机有限公司、无锡马山永红换热器有限公司、无锡佳龙换热器股份有限公司、杭州申邦净化
设备有限公司、南京蔡蔡机械制造有限公司、江苏林鑫环保机械设备有限公司、江西巨浪压缩机有限公
司、江西临舒科技有限公司、瑞沃斯流体机械（苏州）有限公司、巽力源（上海）气体科技有限公司。
本文件主要起草人：李林燕、邱献飞、白维、刘秀明、侯帅帅、胡振海、李红鸣、郑建、郭贵祖、
黄贤友、翁亚霖、季鑫、谢孝国、胡振东、曾燕平、李铃、吴发德、秦国忠。
本文件为首次发布。
T/JSJXXH 021—2024
1
一般用变频喷水单螺杆空气压缩机
1 范围
本文件规定了一般用变频喷水单螺杆空气压缩机的术语和定义、型号和基本参数、要求、试验方法、
检验规则、标志、包装和贮存。
本文件适用于驱动电机功率为7.5kW～355kW、额定排气压力为0.3 MPa～4.0 MPa 的一般用固定的
及其改装的移动变频喷水单螺杆空气压缩机。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 150（所有部分）压力容器
GB 151 热交换器
GB 1176 铸造铜及铜合金
GB 2100 一般用途耐蚀钢铸件
GB 3853 容积式压缩机验收试验
GB 4975 容积式压缩机术语总则
GB 4980 容积式压缩机噪声的测定
GB 5330 工业用金属丝编织方孔筛网
GB 5749 生活饮用水卫生标准
GB 7777 容积式压缩机机械振动测量与评价
GB 12243 弹簧直接载荷式安全阀
GB 12668.1 调速电气传动系统第1 部分：一般要求低压直流调速电气传动系统额定值的规
定(GB 126081—2002/IEC 61800-1:1997,IDT)
GB 12668.2 调速电气传动系统第2 部分：一般要求低压交流变频电气传动系统额定值的
规定(GB 12668.2—2002/IEC61800-2:1998,IDT)
GB 12668.3 调速电气传动系统第3 部分：电磁兼容性要求及其特定的试验方法(GB 12668.3—
2012/IEC 61800-3:2004,IDT)
GB 13277.1 压缩空气第1 部分：污染物净化等级
GB 13277.2 压缩空气第2 部分：悬浮油含量测量方法
GB 13306 标牌
GB 14295 空气过滤器
GB 15487 容积式压缩机流量测量方法
GB 19153 容积式空气压缩机能效限定值及能效等级
GB 22207 容积式空气压缩机安全要求
JB/T 2589 容积式压缩机型号编制方法
JB/T 3771 移动式压缩机底盘技术条件
JB/T 7662 容积式压缩机术语回转压缩机
JB/T 7663.1 容积式压缩机包装技术条件
JB/T 10972 一般用变频喷油螺杆空气压缩机
T/JSJXXH 021—2024
2
3 术语和定义
GB 4975、JB/T 7662 和JB/T 10972 界定的以及下列术语和定义适用于本文件。
3.1
一般用变频喷水单螺杆空气压缩机conversion frequency water injected single screw air
compressor for general use
通过调节压缩机主电机的运行频率来实现容积流量变化的喷水单螺杆空气压缩机。
4 型号和基本参数
4.1 一般用变频喷水单螺杆空气压缩机（以下简称变频单螺杆空压机）的型号编制应符合JB/T 2589
的规定。
4.2 变频单螺杆空压机的驱动电机功率、额定排气压力、公称容积流量等基本参数应符合表1 的规定。
5 要求
5.1 变频单螺杆空压机应符合本文件的规定，并按经规定程序批准的图样及技术文件制造。
5.2 变频单螺杆空压机系统所配变频器的额定值、正常使用条件、过载情况、浪涌承受能力、稳定性、
保护、交流电源接地、电磁兼容性、抗干扰性和试验等性能的要求均应符合GB 12668.1、GB 12668.2、
GB 12668.3 的规定和要求。
5.3 驱动电动机配用的变频器容量，应不小于驱动电动机额定功率。
5.4 变频单螺杆空压机的低速频率按表2 规定。
表2 低速频率
驱动电动机功率
kW
≤55 ＞55
低速运行频率值
Hz
30%基准频率40%基准频率
5.5 变频单螺杆空压机系统所配驱动电动机的绝缘等级应不低于F 级，并保证驱动电动机在下限频率
运行时的充分散热，正常运行。
5.6 变频单螺杆空压机的规定工况为：
a) 吸气压力：0.1 MPa (绝压)；
b) 吸气温度：20 ℃；
c) 吸气相对湿度：0；
d) 水冷变频单螺杆空压机冷却水进水温度：15 ℃；
e) 水冷变频单螺杆空压机水冷却器冷却水量：按照表3 规定，单位为升每立方米（L/m3）;
f) 风冷变频单螺杆空压机冷却空气温度:为吸气温度20 ℃时相应所处的环境温度，单位为摄氏度
（℃）；
g) 排气压力：按表1 规定，单位为兆帕（MPa）；
h) 转速：（基准转速、中间转速、低频转速），按铭牌规定，单位为转每分（r/min)。
5.7 变频单螺杆空压机在规定工况下的实际容积流量应不低于公称容积流量的95%。
5.8 变频单螺杆空压机在规定工况下的噪声声功率级限值应不大于表4 的规定。
5.9 变频单螺杆空压机的机组输入功率应小于表1 中驱动电动机额定功率大一档的值。
5.10 变频单螺杆空压机在规定工况下机组输入比功率应不大于表5 的规定。
T/JSJXXH 021—2024
3
表1 性能参数表(一)
驱动电动机
功率
kW
额定排气压力MPa
0.3 0.5 0.7（0.8） 1.0 1.25 1.6 2.0 2.5 3.0 3.5 4.0
公称容积流量
m³/min
水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷
7.5 1.67 1.50 1.46 1.35 1.02(0.96) 0.97（0.92） 0.85 0.80 0.75 0.70 0.67 0.63 0.63 0.56 0.56 0.45 0.45 0.40 0.41 0.32 0.34 0.30
11 2.45 2.20 2.00 1.98 1.48(1.42) 1.44(1.39) 1.25 1.20 1.10 1.05 0.97 0.93 0.93 0.85 0.85 0.75 0.75 0.63 0.65 0.58 0.59 0.56
15 3.60 3.20 2.92 2.80 2.20(2.05) 2.05(1.95) 1.75 1.65 1.55 1.45 1.36 1.30 1.30 1.10 1.10 0.98 0.98 0.88 0.90 0.82 0.85 0.80
18.5 4.40 3.90 3.66 3.56 2.70(2.55) 2.55(2.40) 2.15 2.05 1.90 1.80 1.70 1.60 1.60 1.40 1.40 1.30 1.30 1.15 1.20 1.08 1.10 1.05
22 5.60 5.00 4.40 4.30 3.30(3.10) 3.10(2.90) 2.60 2.50 2.30 2.20 2.10 2.00 2.00 1.80 1.80 1.60 1.60 1.35 1.40 1.20 1.25 1.10
30 7.60 6.80 6.08 5.85 4.50(4.20) 4.25(4.00) 3.55 3.40 3.20 3.00 2.80 2.70 2.70 2.40 2.40 2.20 2.20 2.00 2.05 1.90 1.98 1.85
37 9.40 8.40 7.55 7.20 5.60(5.20) 5.25(4.90) 4.40 4.20 3.90 3.70 3.50 3.30 3.30 3.00 3.00 2.80 2.80 2.60 2.70 2.45 2.50 2.40
45 11.5 10.2 9.10 8.60 6.80(6.30) 6.40(6.00) 5.30 5.10 4.80 4.50 4.20 4.00 4.00 3.60 3.60 3.40 3.40 3.20 3.30 3.00 3.20 2.80
55 14.5 13.0 11.5 11.0 8.80(7.90) 8.20(7.60) 6.70 6.40 6.00 5.70 5.30 5.00 5.00 4.50 4.50 4.30 4.30 4.00 4.10 3.70 3.90 3.50
75 20.0 17.5 15.8 15.0 12.0(10.6) 11.0(10.0) 9.10 8.70 8.20 7.80 7.10 6.80 6.80 6.20 6.20 5.80 5.80 5.30 5.40 4.80 5.00 4.60
90 24.0 21.0 18.8 17.5 14.0(13.0) 13.0(12.0) 11.0 10.5 9.90 9.40 8.60 8.20 8.20 7.60 7.60 7.25 7.25 6.40 6.50 6.40 6.50 6.10
110 31.0 27.5 24.0 23.0 17.5(16.5) 17.0(15.5) 13.5 13.0 12.5 11.5 11.0 10.5 10.5 9.80 9.80 9.20 9.20 8.30 8.50 7.80 8.00 7.60
132 37.5 33.0 28.5 27.0 21.0(19.5) 20.0(23.5) 16.5 15.5 15.0 14.0 13.0 12.0 12.0 11.0 11.0 10.0 10.0 9.00 9.20 8.80 9.10 8.50
160 45.0 40.0 34.5 33.5 25.5(23.5) 24.5(22.5) 20.0 19.0 18.0 17.0 16.0 15.0 15.0 13.8 13.8 12.4 12.4 11.5 11.6 11.0 11.4 10.8
200 58.0 51.0 45.5 42.5 33.5(30.0) 32.5(29.0) 26.0 24.0 23.0 21.5 20.0 19.0 19.0 17.6 17.6 16.0 16.0 15.2 15.2 14.8 15.2 14.5
250 73.5 64.0 57.0 55.0 42.0(38.0) 40.0(36.5) 32.5 30.0 28.5 27.0 25.0 24.0 24.0 22.5 22.5 21.0 21.0 19.5 19.5 18.2 18.5 17.8
315 95.0 82.0 64.0 61.0 54.0(48.5) 54.0(48.5) 41.5 38.5 36.0 34.0 32.0 30.0 30.0 28.0 28.0 25.5 25.5 24.5 24.5 22.5 22.8 22.0
355 107.0 93.0 72.0 69.0 60.0(54.5) 60.0(54.5) 46.5 43.5 42.0 39.5 36.0 34.0 34.0 31.0 31.0 27.5 27.5 25.5 25.5 24.2 24.5 24.0
注1：公称容积流量数值为变频螺杆空压机在基准频率状态下测定。
注2：驱动电动机功率不包括冷却风扇驱动电动机功率。
T/JSJXXH 021—2024
4
表3 冷却水用量表
额定排气压力
MPa
0.3 0.5 0.7(0.8) 1.0 1.25 1.6 2.0 2.5 3.0 3.5 4.0
规定工况下冷却水量
L/m3
2.8 3.2 3.8 4.5 5.2 6.0 7.0 8.2 9.5 10.4 11.5
注：冷却水用量按10℃温升换算，含主机、后冷却器用量。
表4 噪声限值
驱动电动机
功率
kW
噪声声功率级
dB(A)
全罩式无罩式
水冷风冷水冷风冷
7.5
92 96 102 108
11
15
18.5
22
94 100 104 110
30
37
45
55
75 96 102 106 112
90
110
132 99 105 109 115
160
200
102 108 112 118
250
315
355
注：表中噪声声功率级dB(A)之值，为机组运行在基准频率时所测。
5.11 变频单螺杆空压机的振动烈度应符合GB 7777 的规定。
5.12 变频单螺杆空压机标准排气位置气体中悬浮油含量应符合GB 13277.1 规定的0 级要求。
5.13 变频单螺杆空压机主机内部应清洁，清洁度指标应不大于表6 的规定。
表6 清洁度值
驱动电动机功率kW ≤75 ＞75～110 ＞110～160 ＞160～250 ＞250～355
清洁度值mg 400 600 800 1000 1200
5.14 变频单螺杆空压机的电气安全要求按GB 22207 的规定，机组电控柜应有明显的接地标识。
5.15 在进气温度不高于45 ℃工况下，应保证变频单螺杆空压机能正常运行。
5.16 变频单螺杆空压机应整体布置合理、运行平稳可靠。
5.17 变频单螺杆空压机的吸气口应设置符合GB 14295 规定的空气滤清（过滤）器。
T/JSJXXH 021—2024
5
5.18 变频单螺杆空压机排气管路上应装设最小压力阀，动作应灵敏、可靠。
5.19 变频单螺杆空压机应设置安全阀，动作应灵敏、可靠，并应符合GB 12243 的规定。
5.20 变频单螺杆空压机的喷水系统要求:
a) 应在喷水管路设置水过滤器，其过滤精度应不低于25 μm；
b) 应设置低温保护装置和缺水保护装置；
c) 喷水系统用水应符合GB 5749 的规定；
d) 喷水系统应具备自动补水排水功能；
e) 喷水系统与水接触的零部件均应耐腐蚀。
5.21 变频单螺杆空压机与水接触的零部件应耐腐蚀。油润滑轴承应采用可靠的隔离装置，以确保系统
不受污染。
5.22 变频单螺杆空压机的气路和水路系统应连接可靠、密封性好，不应有任何外泄现象。各种管路、
电缆应布置整齐。
5.23 变频单螺杆空压机外表不准有尖棱或凸出的危险部位存在，其外露运动元件应有安全防护装置。
5.24 变频单螺杆空压机的排气侧应设置水气分离器。
5.25 变频单螺杆空压机及附件外表温度超过80 ℃时，应设置警告标志。
5.26 变频单螺杆空压机至少应设有下列自动保护装置，且当发生其中任一情况时，机组应能报警或自
动停机, 并给出相应的指示:
a) 排气压力超限：
b) 排气温度超限；
c) 电动机过载；
d) 变频系统故障。
5.27 变频单螺杆空压机应在易于操作的显著部位设置红色的紧急停车按钮。
5.28 变频单螺杆空压机机壳、连接筒、阀体等零件的受压部分，应以1.5 倍的最大工作压力进行水压
试验，历时30 min 不得渗漏。
5.29 变频单螺杆空压机的钢制压力容器应符合GB 150 的规定。钢制管壳式换热器应符合GB 151 的规
定。
5.30 变频单螺杆空压机的转子、机壳等主要零部件的铸造铜合金件、不锈钢铸件应分别符合GB
1176 和GB 2100 的规定。
5.31 蜗杆型面、外圆、槽底、主轴表面和星轮片不得有裂纹、冷隔、剥层、缩松、气孔及夹杂物等影
响质量的缺陷，蜗杆和星轮片的啮合表面不得有凹痕、毛刺和碰伤。
5.32 蜗杆和星轮组件应做动平衡试验，其平衡精度等级应不低于G 6.3 级，单位重量的许用偏心距e,
应根据转速按图A.1 确定。
5.33 需在公路上拖行的移动变频单螺杆空压机的底盘应符合JB/T 3771 的规定。
5.34 机组和隔声罩的外表面，喷涂油漆时，其漆膜应具有一定的耐温和耐腐蚀性能，油漆表面应平整
光滑、色泽一致、美观大方，不允许有凹凸、损伤和油漆剥落等影响外观质量的缺陷存在。
5.35 成套供给用户的单螺杆空压机应包括:
a)主机、驱动机、变频调节及控制装置、传动装置、保护装置及空气滤清器、水冷却器、水气分离
器等；
b)随机备件；
c)专用工具；
d)随机文件(包括产品合格证、产品使用说明书、装箱单及压力容器的有关文件)。
5.36 制造厂对按产品使用说明书正常使用的单螺杆空压机保用一年，但从发货之日起计，不超过18
个月。在此期间，产品确因设计或制造不良而损坏或不能正常运转时，制造厂应负责免费修理或更换。
T/JSJXXH 021—2024
6
表5 性能参数表(二)
驱动电动机
功率
kW
额定排气压力
MPa
0.3 0.5 0.7（0.8） 1.0 1.25 1.6 2.0 2.5 3.0 3.5 4.0
机组输入比功率
kW/(m³/min)
水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷水冷风冷
7.5 4.5 5.0 6.5 7.0 8.7(9.2) 9.2(9.7) 10.6 11.1 12.6 13.0 13.2 13.6 13.6 14.6 14.6 16.6 16.6 18.4 18.2 20.2 20.2 22.4
11 4.5 5.0 6.5 7.0 8.7(9.2) 9.2(9.7) 10.6 11.1 12.6 13.0 13.2 13.6 13.6 14.6 14.6 16.6 16.6 18.4 18.2 20.2 20.2 22.4
15 4.2 4.7 6.2 6.7 8.2(8.7) 8.7(9.2) 10.0 10.5 12.2 12.6 12.8 13.2 13.2 14.2 14.2 16.2 16.2 18.0 17.8 19.8 19.8 22.0
18.5 4.2 4.7 6.2 6.7 8.2(8.7) 8.7(9.2) 10.0 10.5 12.2 12.6 12.8 13.2 13.2 14.2 14.2 16.2 16.2 18.0 17.8 19.8 19.8 22.0
22 3.9 4.4 6.0 6.4 7.8(8.2) 8.3(8.7) 9.7 10.2 11.8 12.2 12.4 12.8 12.8 13.7 13.7 15.7 15.7 17.6 17.4 19.5 19.5 21.6
30 3.9 4.4 6.0 6.4 7.8(8.2) 8.3(8.7) 9.7 10.2 11.8 12.2 12.4 12.8 12.8 13.7 13.7 15.7 15.7 17.6 17.4 19.5 19.5 21.6
37 3.9 4.4 6.0 6.4 7.8(8.2) 8.3(8.7) 9.7 10.2 11.8 12.2 12.4 12.8 12.8 13.7 13.7 15.7 15.7 17.5 17.2 19.2 19.2 21.5
45 3.9 4.4 6.0 6.4 7.8(8.2) 8.3(8.7) 9.7 10.2 11.8 12.2 12.4 12.8 12.8 13.7 13.7 15.7 15.7 17.5 17.2 19.2 19.2 21.5
55 3.7 4.2 5.8 6.2 7.5(8.0) 7.8(8.3) 9.3 9.8 11.4 11.8 12.0 12.4 12.4 13.2 13.2 15.2 15.2 17.0 16.7 18.6 18.6 20.5
75 3.7 4.2 5.8 6.2 7.5(8.0) 7.8(8.3) 9.3 9.8 11.4 11.8 12.0 12.4 12.4 13.2 13.2 15.2 15.2 17.0 16.7 18.6 18.6 20.5
90 3.7 4.2 5.8 6.2 7.5(8.0) 7.8(8.3) 9.3 9.8 11.4 11.8 12.0 12.4 12.4 13.2 13.2 15.0 15.0 16.8 16.4 18.2 18.2 20.2
110 3.5 4.0 5.6 6.0 7.2（7.6）7.6（8.0） 9.0 9.5 11.0 11.5 11.7 12.1 12.1 12.7 12.7 14.6 14.6 16.4 16.0 17.8 17.8 19.8
132 3.5 4.0 5.6 6.0 7.2（7.6）7.6（8.0） 9.0 9.5 11.0 11.5 11.7 12.1 12.1 12.7 12.7 14.6 14.6 16.4 16.0 17.8 17.8 19.8
160 3.5 4.0 5.6 6.0 7.2（7.6）7.6（8.0） 9.0 9.5 11.0 11.5 11.7 12.1 12.1 12.7 12.7 14.6 14.6 16.4 16.0 17.8 17.8 19.4
200 3.4 3.9 5.5 5.9 6.9（7.3）7.3（7.7） 8.9 9.4 10.8 11.4 11.6 12.0 12.0 12.5 12.5 14.4 14.4 16.2 15.8 17.6 17.6 19.2
250 3.4 3.9 5.5 5.9 6.9（7.3）7.3（7.7） 8.9 9.4 10.8 11.4 11.6 12.0 12.0 12.5 12.5 14.4 14.4 16.2 15.8 17.4 17.4 19.2
315 3.3 3.8 5.4 5.8 6.7（7.1）7.1（7.5） 8.8 9.3 10.6 11.2 11.4 11.8 11.8 12.3 12.3 14.2 14.2 16.0 15.5 17.2 17.2 19.0
355 3.3 3.8 5.4 5.8 6.7（7.1）7.1（7.5） 8.8 9.3 10.6 11.2 11.4 11.8 11.8 12.3 12.3 14.0 14.0 15.8 15.2 17.0 17.0 18.8
T/JSJXXH 021—2024
7
6 试验方法
6.1 变频单螺杆空压机的试验工况按本文件5.6 规定。
6.2 变频单螺杆空压机的容积流量的测量按GB 15487 的规定。
6.3 变频单螺杆空压机的机组输入比功率的测量按GB 19153 的规定。
6.4 变频单螺杆空压机驱动电机轴功率、额定排气压力、排气温度、转速等参数的测量按GB 3853
的规定，分别在基准频率、中间频率和低速频率三点进行测试。
6.5 变频单螺杆空压机的噪声按GB 4980 的规定在基准频率点测量。
6.6 变频单螺杆空压机气体悬浮油含量按GB 13277.2 的规定测量。
6.7 变频单螺杆空压机的振动按GB 7777 的规定在基准频率点测量。
6.8 变频单螺杆空压机的电气安全要求试验按GB 22207 规定。
6.9 水冷变频单螺杆空压机冷却水用量检测方法：用精度不低于2 级的水表接入进水管道进行测量。
6.10 变频单螺杆空压机清洁度的检测按下述方法进行：
a) 先将机组运行lh,然后解体，用清洗剂清洗主机机壳内部、蜗杆、星轮和水气分离器、水过滤
器、水冷却器等主要部件内腔；
b) 用符合GB 5330 规定的网孔基本尺寸为0.08 mm 的铜丝网过滤清洗剂，并将过滤后所得的杂
物加热到80℃,经l h 烘干处理；
c) 经烘干的残留物用准确度①级的天平称重，称得的重量即为空压机的清洁度值。
6.11 变频单螺杆空压机系统所配变频器的额定值、正常使用条件、过载情况、浪涌承受能力、稳定性、
保护、交流电源接地、电磁兼容性、抗干扰性等性能的试验按GB 12668.3 的规定。
6.12 承压零件水压试验按下列方法进行：
a) 将机壳、排气端盖、排气腔等承压零件安装在专用的水压试验工装上，形成密闭的容器；
b）检查检验仪表、加压设备，并符合有关规定，压力表应选择精度不低于1.6 级防震压力表；
c）试验介质为水，水温不得低于5℃,保压时间不少于30 min;
d) 将密闭容器充满水，排出空气，密闭容器外表面应保持干燥。当密闭容器壁温与液体温度接近
时，在室温下进行，加压速率不应当超过0.1 MPa/s。
7 检验规则
7.1 检验类型
变频单螺杆空压机的检验类型有：
a) 型式试验；
b) 出厂检验。
7.2 型式试验
7.2.1 下列情况之一者，应进行型式试验：
a） 试制的变频单螺杆空压机(包括新产品或转厂生产的老产品)应进行型式试验；
b） 正常生产的变频单螺杆空压机，如结构、材料、工艺有较大的改变，可能影响产品性能时或
长期停产的变频单螺杆空压机恢复生产时应进行型式试验；
c） 当出厂检验结果与型式试验结果发生偏差较大时。
7.2.2 试制的变频单螺杆空压机型式试验时，以额定排气压力，在基准频率至下限频率范围内，延续
运行应不少于500 h。其中：分别在基准频率、中间频率和低速频率三点各延续运行的时间应不少于100
h，在下限频率下运行5 h。
7.2.3 正常生产的变频单螺杆空压机型式检验时，以额定排气压力，在基准频率至下限频率范围内，
T/JSJXXH 021—2024
8
延续运行应不少于200 h。其中：分别在基准频率、中间频率和低速频率三点各延续运行的时间应不少
于30 h，在下限频率下运行2 h。
7.2.4 型式试验的项目应符合表7 的规定。
7.3 出厂检验
每台变频单螺杆空压机均应由制造厂进行出厂检验。出厂检验时，在额定排气压力点，分别在基准
频率、中间频率和低速频率三点连续运转的时间应不少于1 h，检验合格后方可出厂，出厂检验应符合
表7 的规定。
表7 变频单螺杆空压机型式试验及出厂检验的试验和检验项目
序号检验项目技术要求试验和检验方法出厂检验型式试验
1 外观及文件检查
5.1、5.3、5.4、5.5、5.23、5.24、5.27、
5.29、5.30、5.31、5.32、5.33、5.34、
5.35、5.36
目视检查
文件检查
√ √
2 机械检查
5.16、5.17、5.18、5.19、5.20、5.21、
5.22、5.24
目视检查√ √
3 工作运行5.15、5.26 开机运行检查√ √
4 流量5.7 6.2 √ √
5 转速5.6 6.4 - √
6 排气压力5.6 6.4 √ √
7 功率5.9 6.4 √ √
8 机组输入比功率5.10 6.3 √ √
9 振动5.11 6.7 - √
10 噪声5.8 6.5 - √
11 温度5.25 6.4 - √
12 气体含油量5.12 6.6 - √
13 冷却水量5.6 6.9 - √
14 电气安全性能5.14 6.8 √ √
15 变频器5.2 6.11 - √
16 清洁度5.13 6.10 - √
17 承压件的水压试验* 5.28 6.12 - √
注：带*的检验项目宜在零部件入厂或生产过程中检验。
8 标志、包装和贮存
8.1 每台变频单螺杆空压机均应在平坦和醒目的部位固定产品铭牌。铭牌尺寸按GB 13306 的规定，
铭牌上至少应标出下列内容：
T/JSJXXH 021—2024
9
a) 产品型号；
b) 产品名称；
c) 公称容积流量，单位为立方米每分(m3/min)；
d) 排气压力，单位为兆帕(MPa)；
e) 驱动电动机额定功率，单位为千瓦（kW）；
f) 基准频率，单位为赫兹（Hz）；
g) 基准转速，单位为转每分（r/min）；
h) 外形尺寸(长×宽×高)，单位为毫米（mm）；
i) 净重，单位为千克（kg）；
j) 出厂编号；
k) 出厂年月；
l) 制造厂名称和地址。
8.2 变频单螺杆空压机的动力输入侧应钉有转向箭头标牌或铸有转向标志。
8.3 变频单螺杆空压机应贮存于干燥通风的库房或有遮盖的场所内。
8.4 变频单螺杆空压机的包装应符合JB/T 7663.1 的规定。
8.5 制造厂自发货之日起，在正常储运条件下，应保证产品一年内不致因包装不良而引起锈蚀、霉损
等。特殊要求按供需双方协议执行。
T/JSJXXH 021—2024
10
附录A
(规范性)
允许偏心距
图A.1 允许偏心距
