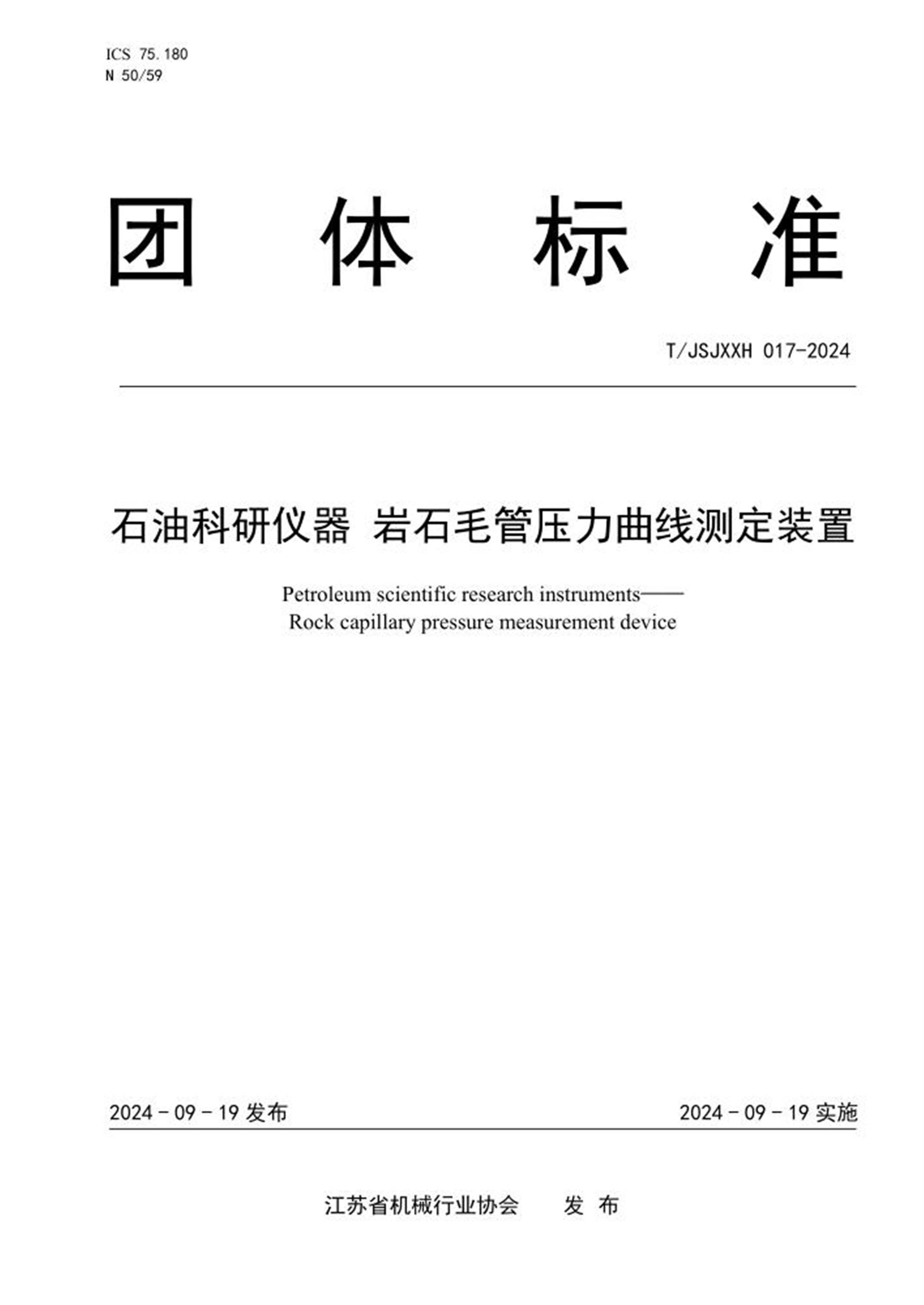

ICS 75.180
N 50/59
团体标准
T/JSJXXH 017-2024
石油科研仪器岩石毛管压力曲线测定装置
Petroleum scientific research instruments——Rock capillary pressure measurement device
2024-09-19 发布 2024-09-19 实施
江苏省机械行业协会发布
目次
前言................................................................................. Ⅱ
1 范围................................................................................ 1
2 规范性引用文件...................................................................... 1
3 术语和定义.......................................................................... 1
4 装置组成............................................................................ 1
5 要求................................................................................ 2
6 试验方法............................................................................ 3
7 检验规则............................................................................ 3
8 标志、包装、运输与贮存.............................................................. 4
II
前言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省机械行业协会提出并归口。
本文件起草单位：南通市中京机械有限公司、江苏省锻压机械产品质量检验检测中心、海安市综合
检验检测中心、海安市市场监督管理局、南京师范大学中北学院。
本文件主要起草人：张银、王华、姜建敏、韦红梅、季袁、冒金金、陈鑫维、张小琴、蒋轶冰、朱
勇、倪国林。
本文件为首次发布。
1
石油科研仪器岩石毛管压力曲线测定装置
1 范围
本文件规定了岩石毛管压力曲线测定装置的组成、技术要求、检验规则、标志、包装、运输与贮存
等，并描述了相应的试验方法。
本文件适用于石油行业勘探与开发类实验室用、用于测定岩石孔径分布情况的岩石毛管压力曲线测
定装置（以下简称装置）的设计、生产和检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 5226.1-2019 机械电气安全机械电气设备第1 部分：通用技术要求
3 术语和定义
下列术语和定义适用于本文件。
3.1
岩石毛管压力曲线测定装置 rock capillary pressure measurement device
一种用于测定储油岩石气—水、油—水或油—气毛细管压力，且所测得的毛细管压力曲线和所确定
的束缚水饱和度可直接应用于油气田勘探和开发计算中的装置。
4 装置组成
4.1 组成及示意图
4.1.1 装置组成
装置主要由隔板岩心夹持器、中间容器、高低压调节器、精密压力计（包括传感器）、管阀件、计
量管、辅助系统等部分组成。
4.1.2 组成示意图
装置的组成示意图见图1。
2
图1 装置组成示意图
4.2 部件规格
部件按如下规格配置：
a) 贮油（贮水）容器：1000mL，16MPa；
b) 计量管：测量范围（10～100）mL，分度值1mL；
c) 油压计：量程为客户要求的油路最高工作压力的1.5 倍，分辨力0.01MPa；
d) 水压计：量程为客户要求的水路最高工作压力的1.5 倍，分辨力0.01MPa；
e) 气压计：量程为客户要求的气路最高工作压力的1.5 倍，分辨力0.01MPa。
5 要求
5.1 正常工作条件
装置正常工作条件如下：
a) 电源：AC380V，50Hz；
b) 环境温度：室温。
5.2 计量管准确度
示值误差：±0.2mL。
5.3 压力计准确度
最高工作压力范围内，示值误差应不超过测得值的±0.25%。
5.4 压力波动度
油路、水路、气路的压力波动度应不大于0.2MPa。
5.5 承压及密封性能
油路、水路、气路压力升至最高工作压力的1.25倍，保持30min，降幅应不大于0.1MPa，目视观察
装置应整体无明显变形，无异常响声。
5.6 绝缘电阻
带电部件与可接触导电部件之间的绝缘电阻应不小于20MΩ。
3
5.7 外观
5.7.1 设备面板漆面应光洁，无漆皮剥落或裂纹等缺陷。
5.7.2 标牌及标志应端正、清晰。
6 试验方法
6.1 计量管、压力计准确度的测定
计量管、压力计应经专业计量技术机构校准后，按校准数据判断其准确度是否符合本
文件要求。
6.2 压力波动度的测定（规定介质油：煤油，水：自来水，气：氮气）
油路、水路、气路压力波动度分别按以下步骤进行测定：
a) 将压力依次升高至0.2、0.4、0.6、0.8、1.0 倍最高工作压力，在每个压力点，每隔10s 读
取1 次压力计测得的压力值，重复读取6 次，记为Pi（i=1，2…6）。
b) 按公式（1）计算压力波动度：
Δ?? = ????? − ????? ···································································· (1)
式中：
ΔPf——压力波动度，MPa；
Pimax——Pi中的最大值，MPa；
Pimin——Pi中的最小值，MPa。
6.3 承压及密封性能试验
6.3.1 油路、水路、气路分别进行承压及密封性能试验。
6.3.2 将油路、水路、气路分别注入各自的承压流程内，压力升至最高工作压力的1.25 倍，分别读取
各流程内压力计测得的压力值；保持30min 后，再次读取压力计测得的压力值；以先测得的压力值减去
后测得的压力值作为30min 压力降幅，目视观察装置应整体无明显变形，无异常响声。
6.4 绝缘电阻测定
带电部件与可接触导电部件之间的绝缘电阻按GB 5226.1-2019中18.3的方法进行测定。
6.5 外观
在自然光下，目视检查。
7 检验规则
7.1 检验分类
岩石毛管压力曲线测定装置的检验分为出厂检验与型式试验，检验项目按表1 的规定执行。
表1 出厂检验与型式试验项目
序号检验项目技术要求检验方法出厂检验型式试验
1 计量管准确度 5.2 6.1 √ √
2 压力计准确度 5.3 6.1 √ √
3 压力波动度 5.4 6.2 √ √
4 承压及密封性能 5.5 6.3 √ √
5 绝缘电阻 5.6 6.4 — √
6 外观 5.7 6.5 √ √
4
7.2 出厂检验
每套装置应经生产单位质检部门按表1 规定的出厂检验项目检验合格后方可出厂，并附产品合格证
明。
7.3 型式试验
下列情况之一，应按表1 规定的型式试验项目进行型式试验：
a) 试制的岩石毛管压力曲线测定装置；
b) 正常生产的岩石毛管压力曲线测定装置，如结构、材料、工艺有较大改变，可能影响产品性
能；
c) 长期停产的岩石毛管压力曲线测定装置恢复生产时；
d) 出厂检验结果与型式试验结果偏差较大时。
7.4 判定规则
岩石毛管压力曲线测定装置检验后，对其是否合格按以下规则判定。
a） 出厂检验过程中，发现不合格项时，允许退回修整并进行复检，复检仍不合格的判定该产品为
不合格品。
b) 型式试验项目为本文件全部要求的项目，有一项不合格，即判定该产品型式试验不合格。
8 标志、包装、运输与贮存
8.1 标志
8.1.1 产品应有铭牌，铭牌应固定，内容包括：
a) 制造厂名；
b) 产品名称及型号；
c) 主要性能参数；
d) 出厂日期。
8.1.2 出厂质量证明文件应包括产品合格证。
8.1.3 岩石毛管压力曲线测定装置说明书至少包括以下内容：
a) 产品性能用途；
b) 使用范围；
c) 注意事项；
d) 承压试验报告；
e) 装箱清单。
8.2 包装
包装箱外应清楚、整齐标明以下内容：
a) 产品型号及出厂编号；
b) 发货站及制造厂名称；
c) 收货站及收货单位名称；
d) 产品净重及毛重。
8.3 运输
产品运输过程中宜避免雨淋、倒置、冲击。
8.4 贮存
产品应贮存在阴凉、干燥、通风、无腐蚀性气体的仓库中。
