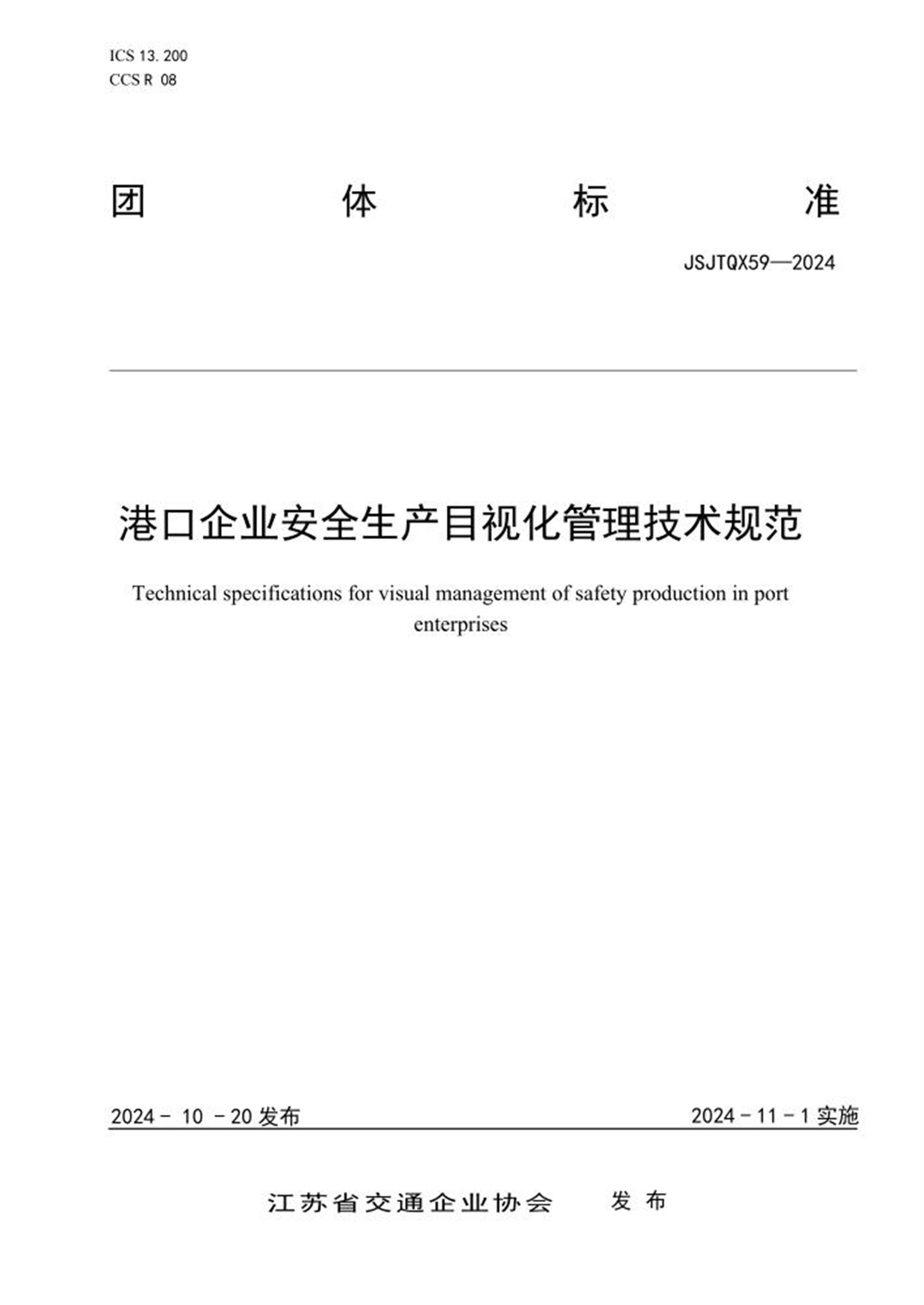

ICS 13.200
CCS R 08
团体标准
JSJTQX59—2024
港口企业安全生产目视化管理技术规范
Technical specifications for visual management of safety production in port enterprises
2024-10-20发布2024-11-1实施
江苏省交通企业协会发布
目次
前言................................................................................. III
1 范围.................................................................................1
2 规范性引用文件.......................................................................1
3 术语和定义...........................................................................2
4 目视化管理基本要求...................................................................2
5 安全色配置...........................................................................3
6 安全标志配置.........................................................................3
7 安全警示线配置.......................................................................3
8 消防安全标志配置.....................................................................4
9 环保标志配置.........................................................................4
10 职业卫生标志配置....................................................................5
11 港口设施保安标志配置................................................................5
12 道路交通标志、标线配置..............................................................5
13 管道标志配置........................................................................5
14 危险化学品相关标识配置..............................................................6
14.1 危险化学品标志..................................................................6
14.2 危险化学品安全周知卡............................................................6
15 管理标志配置........................................................................6
15.1 人员管理........................................................................6
15.2 设备设施管理....................................................................6
15.3 重大危险源管理.................................................................10
15.4 特殊作业现场管理...............................................................10
15.5 安全风险管理...................................................................10
15.6 码头信息.......................................................................10
15.7 其他...........................................................................11
16 应急管理标识配置...................................................................11
16.1 应急处置卡.....................................................................11
16.2 应急疏散平面图.................................................................11
17 安全宣教标识配置...................................................................11
17.1 公共区域安全文化宣传展板.......................................................11
17.2 班组安全文化展板...............................................................12
17.3 个体安全防护提示展板...........................................................12
JSJTQX59—2024
II
附录 A （资料性） 码头企业安全生产目视化管理技术应用................................ 13
附录 B （资料性） 安全色、安全警示线示例............................................ 20
附录 C （资料性） 标志制作标准...................................................... 22
参考文献.............................................................................. 78
JSJTQX59—2024
III
前言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省港口集团有限公司、江苏路港应急装备科技有限公司提出。
本文件由江苏省交通企业协会归口。
本文件起草单位：江苏省港口集团有限公司、南京市交通运输综合行政执法监督局、江苏太仓港口管理委员会、江苏路港应急装备科技有限公司、江苏交宣文化传媒有限公司、江苏油港国际港务有限公司、太仓港正和兴港集装箱码头有限公司、太仓港公用集装箱作业有限公司、张家港港务集团有限公司、江苏路与行交通科技有限公司。
本文件主要起草人：谭瑞兵、马斌、仲苏州、何秋萍、陈浩、汪菲、郭保春、邵红星、苏文伟、秦骁波、戚文竟、刘业峰、周维、蒋伟、杨悦、裴心雨、刘金光、章杰、王明明。
JSJTQX59—2024
1
港口企业安全生产目视化管理技术规范
1 范围
本文件规定了港口企业目视化的术语和定义、基本要求、目视化内容、场景应用、制图标准。
本文件适用于港口企业开展目视化建设、管理工作，客运码头可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ 158 工作场所职业病危害警示标识
GB 190 危险货物包装标志
GBZ/T 203 高毒物品作业岗位职业病危害告知规范
GB 2550 气体焊接设备焊接、切割和类似作业用橡胶软管
GB 2893 安全色
GB 2893.1 图形符号安全色和安全标志第1部分安全标志和安全标记的设计原则
GB 2894 安全标志及其使用导则
GB 5768.1 道路交通标志和标线第1部分:总则
GB 5768.2 道路交通标志和标线第2部分:道路交通标志
GB 5768.3 道路交通标志和标线第3部分:道路交通标线
GB 7144 气瓶颜色标志
GB 7231 工业管道的基本识别色、识别符号和安全标识
GB 13495.1 消防安全标志第1部分:标志
GB 13690 化学品分类和危险性公示通则
GB 14561 消火栓箱
GB 15052 起重机安全标志和危险图形符号总则标准
GB 15562.1 环境保护图形标志排放口源
GB 15562.2 环境保护图形标志固体废物贮存(处置)场
GB 15566.1 公共信息导向系统设置原则与要求第1部分:总则
GB 15565.2 图形符号术语第2部分:标志及导向系统
GB 15630 消防安全标志设置要求
GB 16483 化学品安全技术说明书内容和项目顺序
GB 16804 气瓶警示标签
GB 25894 疏散平面图设计原理与要求
GB 30871 危险化学品企业特殊作业安全规范
GB 31521 公共信息标志材料、构造和电气装置的一般要求
GB 36291.1 电力安全设施配置技术规范第1部分:变电站
GB 5465.2 电气设备用图形符号第2部分:图形符号
GB 34525 气瓶搬运、装卸、储存和使用安全规定
AQ 3047 化学品作业场所警示标志规范
JSJTQX59—2024
2
GA 747 对外开放口岸边防检查现场标志
HJ 1276 危险废物识别标志设置技术规范
JT/T 844 港口设施保安设备设施配置及技术要求
JT/T 1139 港口设施保安标志
3 术语和定义
下列术语和定义适用于本文件。
3.1
目视化管理 visual management
利用形象直观而又色彩适宜的各种视觉感知信息，如告知牌（卡）、标示线、安全标志、安全色等
来规范现场行为，对作业场所内设备、环境、人员、物件信息进行展示，从而降低安全风险的一种管理
手段。
3.2
警示线 warning lines
界定和分隔危险区域的标识线。
3.3
定置管理 fixed location management
对生产作业现场使用的消防器材、工属具等物品，在其周围画线（必要时可增加文字标识）标明其
放置的位置，物品移走后，能清楚识别出该位置对应的物品，以实现物品摆放整齐有序、取用方便、符
合规范。
3.4
告知卡 inform card
针对某一区域、岗位、设备设施的风险特性、危害因素，告知从业人员危害后果及其防护措施和
处置方法的提示卡，由各类图形标志和文字组成。
3.5
安全宣教标志 safety education signs
借助视觉感知信息，以提高人员安全意识、素质和减少不安全行为为导向的知识宣传、教育，达到
预防和减少安全事故的管理标识。
4 目视化管理基本要求
4.1.1 港口企业应结合装卸工艺、风险辨识结果、相关法律法规及标准规范要求等，建立完善目视化
管理制度，明确管理对象、管理方式及内容、管理标识的尺寸、位置、材质等。
4.1.2 港口企业应明确负责目视化管理的人员（部门），对目视化标识的设计、内容审核确认，并定期
组织检查、修整或更换。
4.1.3 针对港口码头生产作业特点，企业宜根据实际需要，通过新型技术运用拓展信息展示面的表现
形式，包含文字图形的点亮发光、动态频闪等，以增强提示功能。
JSJTQX59—2024
3
4.1.4 企业目视化管理对象的设置应综合考虑，合理布局并满足港口作业条件和作业特点。
5 安全色配置
5.1.1 红色表示禁止、停止、危险以及提示消防设备的含义，凡是禁止、停止、提示消防和有危险的器
件或环境，均应涂以红色的标记作为警示的信号。应用于各种禁止标志，交通禁令标志，消防设备标志，
机械的停止按钮、刹车及停车装置的操纵手柄等。
5.1.2 黄色表示提醒人们注意，凡是警告人们注意的器件、设备及环境都应以黄色表示。应用于各种
警告标志、道路交通标志和标线、警戒标记、皮带轮及防护罩的内壁、警告信号旗等。
5.1.3 蓝色表示指令，要求人们必须遵守的规定。应用于各种指令标志和指示车辆及行人行驶方向的
交通标志。
5.1.4 绿色表示给人们提供允许、安全的信息。应用于各种提示标志、场（厂）内的安全通道、行人和
车辆的通行标志、消防疏散通道、机器启动按钮及安全信号旗等。
5.1.5 安全色与对比色同时使用时，红色、蓝色、绿色应与白色搭配，黄色应与黑色搭配。
5.1.6 白色作为安全标志红、蓝、绿的背景色，也可用于安全标志的文字和图形符号。
5.1.7 黑色用于安全标志的文字、图形符号和警告标志的几何边框。
5.1.8 红色与白色相间条纹表示禁止人们进入危险的环境，应用于企业使用的防护、隔离栏杆及隔离
墩；挡车器横标、钢结构灯杆的隔离墩、起落杆；以及灭火器、消防栓、配电柜前后位置等。
5.1.9 黄色与黑色相间条纹表示提醒人们特别注意，应用于各种机械在工作或移动时容易碰撞的部位
以及有暂时或永久性危险的场所或设备，如移动式起重机的外伸腿、起重臂端部、起重吊钩、配重及止
挡；管廊支架墩台、围堰、护轮槛、码头登船梯扶梯、栏杆及连接平台处、防小动物板以及地磅上下斜
坡区域侧面等。
5.1.10 凡本文件未作规定的，均应执行GB 2893的规定。
6 安全标志配置
6.1 安全标志包括禁止标志、警告标志、指令标志、提示标志等。
6.2 安全标志一般使用相应的通用图形标志和文字辅助说明的组合标志。
6.3 安全标志一般采用标志牌的形式，宜使用衬边，以使安全标志与周围环境之间形成较为强烈的对
比。标志牌文字图形内容宜使用发光材料印刷。
6.4 安全标志所用的图形符号、几何形状、文字，标志牌的材质、表面质量、衬边、型号选用应符合
GB 2894的规定。
6.5 安全标志的信息设计应按GB 31523.1满足快速识别和准确读取信息的要求。
6.6 标志牌应设在与安全有关的醒目地方。环境信息标志宜设在有关区域的入口位置和醒目位置，局
部环境信息应设在有关地点或设备（部件）的醒目位置。
6.7 多个标志牌在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下排
列。
6.8 标志牌设置的高度尽量与人眼的视线高度相一致，挂式和柱式的环境信息标志牌的下缘距地面的
高度不宜小于2m，局部信息标志的设置高度应视具体情况确定。
6.9 标志牌不应设在门、窗、架等可移动的物体上，以免标志牌随母体物体相应移动，影响认读。标志
牌前不得放置妨碍认读的障碍物。
7 安全警示线配置
JSJTQX59—2024
4
7.1 根据需要安全警示线可采用直接喷涂、制成色带等方式设置。
7.2 安全警示线包括禁止阻塞线、减速提示线、安全警戒线、防撞警示线、防止绊跤线、防止踏空线和
生产通道边缘警戒线等。具体要求如下:
a) 禁止阻塞线：禁止在相应的消防设施前(上)停放物体，应采用45°红色与白色相间的等宽条纹，
宽度宜为50mm~150mm，长度不小于禁止阻塞物1.1倍，宽度不小于禁止阻塞物1.5倍。
b) 减速提示线：提醒驾驶人员减速行驶，应采用45°黄色与黑色相间的等宽条纹，宽度宜为
100mm~200mm。可采取减速带代替减速提示线。
c) 安全警戒线：变电站、落地安装的转动机械周围及起重机轨道两侧等，应标有安全警戒线。
生产、使用有毒物品工作场所应当设置黄色区域警示线。生产、使用高毒、剧毒物品工作场所以及
爆炸危险区域应当设置红色区域警示线。事故现场救援区域的周边设置绿色警示线。警示线设在生产、
使用有毒物品的场所周围外缘不少于30cm处，警示线宽度不少于10cm。
d) 防撞警示线：提醒人员注意通道空间或边缘有设备、设施，应采用45°黄色与黑色相间的等宽
条纹，宽度宜为50mm~150mm。
e) 防止绊跤线：提醒注意地面上的障碍物，应采用45°黄色与黑色相间的等宽条纹，宽度宜为
50mm~150mm。
f) 防止踏空线：提醒注意通道上的高度落差，应采用黄色线，宽度为宜为100~150mm。
g) 设备运行区域边缘警戒线：提醒避免误入设备区，应采用黄色线，宽度宜为100~150mm。
7.3 存放维修工具和物资的区域，按照不同功能进行规划，应标有地面定置定位线。宽度一般为
100~150mm的黄色线条，距定置物品间距300~500mm，可根据实际情况进行调整。
8 消防安全标志配置
8.1 生产场所应设有逃生路线的标志，楼梯主要通道门上方或左（右）侧应装设紧急撤离提示标志。
8.2 消防安全标志应表明下列内容的位置和性质：
a) 火灾报警和手动控制装置；
b) 火灾时疏散途径；
c) 灭火设备；
d) 具有火灾、爆炸危险的地方或物质。
8.3 消防安全标志按照主题内容与适用范围，分为火灾报警及灭火设备标志、火灾疏散途径标志和方
向辅助标志，其设置场所、原则、要求和方法等应符合GB 13495.1和GB 15630的规定。
9 环保标志配置
9.1 生活垃圾分类标志类别、图形符号、设置等应符合GB 19095的要求。
9.2 排放口（源）、固体废物贮存（处置）厂等环境保护图形标志应符合GB 15562.1的要求。
9.3 一般固体废物产生后，应按不同类别和相应要求及时放置到临时存放场所，并设置环境保护图形
标志，并符合GB 15562.2的要求。
9.4 危险废物标签设置要求应符合HJ 1276的要求。
9.5 危险废物贮存分区标志内容、设置要求应符合HJ 1276的要求。
9.6 企业应当结合突发环境应急预案，设置“一图两卡”，采用固定方式设置在单位醒目位置。
9.7 突发环境事件应急预案“一张图”，应当包括单位环境风险单元及主要环境风险物质、周边水气环
境风险受体、环境应急防控设施分布、环境应急物资信息等内容，并配必要文字说明。厂区面积较大、
布局复杂的，可以根据实际分区绘制。
JSJTQX59—2024
5
9.8
环境安全责任承诺卡，应明确企业主要负责人、环保负责人的环境安全责任。
9.9
重点工作岗位突发环境事件应急处置卡，应列明环境风险物质及类型、污染源切断方式、信息报告方式、责任人等内容，并置于岗位现场明显位置。
10 职业卫生标志配置
10.1
工作场所职业病危害警示标识应符合GBZ 158的要求。
10.2
高毒物品作业岗位职业病危害告知应符合GBZ/T 203的要求。
10.3
企业应在产生或存在职业病危害因素的工作场所、作业岗位、设备、材料（产品）包装、贮存场所设置相应的警示标识。
10.4
产生职业病危害的用人单位应当设置公告栏，公告栏应设置在企业办公区域、工作场所入口处等方便劳动者观看的醒目位置。设置在办公区域的公告栏，主要公布本单位的职业卫生管理制度和操作规程等；设置在工作场所的公告栏，主要公布存在的职业病危害因素及岗位、健康危害、接触限值、应急救援措施，以及工作场所职业病危害因素检测结果、检测日期、检测机构名称等。
10.5
职业危害告知卡应设置在产生或存在严重职业病危害的作业岗位附近或班组活动室的醒目位置，标明职业病危害因素名称、理化特性、健康危害、接触限值、防护措施、应急处理及急救电话、职业病危害因素检测结果及检测时间等。
11 港口设施保安标志配置
11.1
港口设施保安标志类型、使用、设置要求应分别符合JT/T 1139的要求。
11.2
港口设施保安标识与标志应满足JT/T 844的要求。
11.3
对外开放口岸边防检查现场标志应符合GA 747的有关要求。
12 道路交通标志、标线配置
12.1
道路交通标志和标线应传递信息清晰、明确、简洁的信息，以引起道路使用者的注意，并使其具有足够的发现、认读和反应时间。
12.2
道路交通标志和标线传递的信息不应相互矛盾，应互为补充。
12.3
场（厂）内道路应设置交通标志、标线，交通标志和标线的颜色、形状、线条、字符、图形应参照GB 5768规定执行。
12.4
场区双向主干道宽度不小于5m，单向主干道宽度不小于3m，且为环形；转弯半径：轻型车为6m、重型车为12m；路面排水良好，坡度适当。
12.5
企业在条件允许的场区道路宜有明显的人、车分隔线，场区的人行道宽度宜大于1m，分流线清晰，且宽度大于10cm。
12.6
罐区等危险场所道路路口应设置警告、禁令标志或拦截设施，其他特殊道路路口可根据需要设置相应的交通标志。
12.7
影响驾驶人员观察视线的转弯地段，宜设置交通凸面反光镜。
12.8
进入场（厂）内主干道，道路道口、交叉口、人行稠密地段，引桥、罐区、装车台、堆场的道路入口，应根据实际设置限速标志牌。
13 管道标志配置
13.1
工业管道的基本识别色、识别符号和安全标识应符合GB 7231的要求。
JSJTQX59—2024
6
13.2
对于港口码头中消防泡沫管道、生产用水管道、油污水管道的识别色宜分别采用大红色（C:33 M:89 Y:74 K:1）、绿色（C:82 M:48 Y:78 K:8）、深灰色（C:71 M:60 Y:54 K:6），并在管道上标识“消防专用泡沫”、“生活用水或消防专用水”、“油污水”识别符号。
13.3
管道内的物质，凡属于GB13690所列的危险化学品，其管道应参照化学品安全技术说明书（MSDS）设置危险标识，并符合GB 16483的要求。
13.4
管道弯头、穿墙处及管道密集、难以辨认的部位，应涂刷介质名称及介质流向箭头；10m以上的长管道宜每10m标注一次介质名称及介质流向。
14 危险化学品相关标识配置
14.1 危险化学品标志
14.1.1
对于存储的化学品，除在存放地点保存有其化学品安全技术说明书（MSDS）外，还应在化学品包装上粘贴有相应安全标志（危险象形图），并符合GB 190的要求。
14.1.2
设置在化学品作业场所安全警示标志应以文字和图形符号组合的形式，表示化学品在工作场所所具有的危险性和安全注意事项。标志要素应符合AQ 3047的要求。
14.2 危险化学品安全周知卡
14.2.1
使用、储存、装卸有毒害的危险化学品，作业场所周围应张贴危险化学品安全周知卡。
14.2.2
危险化学品安全周知卡应明确化学品安全技术说明书（MSDS）中的主要内容，包括危险品名称、危险类别、危险性标志、危险特性、应急处置措施、安全防护措施等信息。
14.2.3
危险化学品安全周知卡大小根据内容多少和目视化效果确定。
14.2.4
经常变换危险化学品的区域，可以设置可更换的专栏。
15 管理标志配置
15.1 人员管理
15.1.1
不同职能人员宜佩戴不同颜色安全帽，且安全帽上应有职能文字说明。
15.1.2
生产操作岗位工作人员宜佩戴黄色安全帽，安全监督岗位人员宜佩戴蓝色安全帽，管理人员宜佩戴白色安全帽，外来人员进入厂区宜佩戴红色安全帽，同时需在安全帽上用文字描述区分人员类别。
15.1.3
企业应对相关方含动火作业、高处作业、有限空间作业等特殊作业资格的作业人员进行管理，以帽签、统一工作服或一人一卡等形式加以区分。
15.2 设备设施管理
15.2.1
基本要求
15.2.1.1
企业设备要进行统一设置设备安全责任牌与运行状态标示牌，设备安全责任牌底色以醒目为宜，统一采用蓝色，应明确设备的名称、编号/型号、运行状态、运行责任人、检修责任人、联系电话等信息。设备运行状态分为运行、检修、停用三类，“运行”选用绿色为底色，“检修”、“停用”统一选用红色为底色。
15.2.1.2
设备运行状态可做成可粘贴或插入式的，以便根据运行实际状态进行更改。
15.2.1.3
消防设备设施本体要按照消防管理要求进行统一涂色。设备设施本体有热、电等危险的部位，应进行必要的安全警示告知。
15.2.2
设备标志牌
JSJTQX59—2024
7
15.2.2.1
设备本体或附近醒目位置应设置设备标志牌。
15.2.2.2
设备标志应定义清晰，具有唯一性，应为双重编号，由设备名称和设备编号组成，企业可根据需要在设备标志中增设编码。
15.2.2.3
企业内所有设备的设备标志内容应统一，功能、用途完全相同的设备，其设备名称应保持一致。
15.2.2.4
两台及以上集中排列安装的控制盘（柜）不应仅装设一个设备标志牌，应根据每台盘（柜）的不同用途，采用编号加以区别，分别装设设备标志牌。
15.2.2.5
两台及以上几种排列安装的前后开门控制盘（柜），前、后应设置设备标志牌，且同一盘柜前、后设备标志牌应一致。
15.2.3
设备信息码
15.2.3.1
对重点设备、设施、工属具等生产设备设施，制作二维码标识牌，形成“一物一码”。做到扫码即可随时查看，设备照片、安全责任人及联系方式、主要安全风险、重点部位风险防控、档案信息、操作说明、日常巡检、维修保养等情况，实现减少安全隐患和故障，保障生产任务按计划运行。
15.2.3.2
二维码标识牌应挂贴在显著位置，设备信息码旁要标注使用单位名称、设备编号、设备名称、设备负责人、联系方式等。
15.2.4
码头装卸设备
15.2.4.1
港口机械宜根据起吊能力的不同，涂刷不同的外观颜色，同一种起重机械涂刷颜色必须相同，同时在醒目位置用文字标注额定起重量。
15.2.4.2
粮食输送机外观涂刷宜以绿色为主，其他散货输送机外观涂刷宜以蓝色为主。
15.2.4.3
室外运行的普通带式输送机宜设防风罩或防风挡板，防风罩或防风挡板原则上不涂漆。港口机械应进行安全色涂装。其中，当涂装平面较大时，可采用的条纹宽度为80mm~120mm，倾斜角度为
45°或60°，平行布置或“V”形布置，条纹数量各两条，颜色可根据机械自身颜色选择黑黄相间或红白相间其中一种；当涂装平面较小时，可采用的条纹宽度为60mm~80mm，其余相同。
15.2.4.4
桥式起重机的司机室、电动葫芦的操作电源箱应上锁，箱门上或附近醒目位置应贴有安全操作规定。
15.2.4.5
起重机械上粘贴或悬挂的安全标志应符合GB 15052的相关要求。
15.2.4.6
装船机应按GB 6067.1中的规定设置标记、标牌和安全标志，安全标志应固定在便于观察的位置。
15.2.4.7
吸粮机、卸船机上禁止人员触动的部位、紧急停止按钮、消防设备以及防护栏杆等均应按GB 2893规定涂装颜色，安全标志的设置应符合GB 2894的规定。
15.2.5
码头安全相关设备设施
15.2.5.1
系缆柱应标明拉力、编号，沿对角涂刷红白相间油漆，正对系缆柱方向右下角为红色。系缆柱编号涂刷在系缆柱下方，字符用红色，字符和底色进行区分。字符大小根据实际情况确定。
15.2.5.2
码头上设置的固定式或活动式栏杆应涂刷醒目的颜色。其中，当栏杆立柱间距不大于600mm（含600mm）时，横杆安全色采用黄色；栏杆立柱间距大于600mm且不大于1600mm（含1600mm）时，横杆采用一段400mm长黑色，其余为黄色；栏杆立柱间距大于1600mm时，横杆采用两段400mm长黑色，其余为黄色。
15.2.5.3
可燃（有毒）气体检测报警仪标识牌应明确名称、编号、巡检时注意事项等相关信息。
15.2.6
工艺系统安全设施
15.2.6.1
压力表表盘指示采用红、黄、绿三色上下限标识，贴弧形标识贴。
JSJTQX59—2024
8
15.2.6.2
压力表表盘一般绿色区间为正常运行范围，处于压力高报和低报警值之间；高报和高高报之间、低报和低低报之间可用黄色，为警示区间；高高报、低低报范围外的区间用红色标识，表示处于危险区间。
15.2.7
供配电及照明设施
15.2.7.1
电缆桥架、电气配电柜及其他开关控制设施宜为浅灰色。
15.2.7.2
岸电箱体宜喷统一颜色油漆，箱体统一喷涂统一颜色字体的“江苏岸电”字样，箱体上应有醒目带电警示标识和操作使用指导。
15.2.7.3
变压器室、配电室、电容器室、消防控制室等应设置防止小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。防小动物设施由防小动物板及黄黑防止绞绊线组成。防小动物板宽度同通道宽度一致，高度不小于400mm。配置在配电室、电缆夹层、电气设备间等进出口处门下边沿。
15.2.7.4
变电站入口醒目位置应装设“未经许可不得人内”禁止标志牌，“必须戴安全帽”指令标志牌，安全须知文字标志牌和标明电压等级、编号的名称标志牌。安全须知应标明变电站电压等级编号、名称以及进人变电站注意事项等内容。变电站通道入口处应装设限制高度的禁止标志牌，并在文字辅助标志中标明“XXXkV设备区限高”。箱式变电站要有铭牌，标明变电站的控制作用，并在变电站周围设置明显的防止触电安全警示标志。
15.2.7.5
照明灯杆应进行编号管理，灯杆1.5m以下标“三红二白”防撞线，线宽为30cm。钢结构灯杆的隔离墩或隔离栏杆涂刷红白间隔线，线宽10cm，倾角45°。
15.2.8
储罐及附属设施
15.2.8.1
库区的储罐要根据介质内容和罐组类别，进行编号，标牌应设置在储罐的显著位置。
15.2.8.2
针对储罐制作储罐铭牌，标明：储罐编号、储罐类别、储存介质、储罐材质以及储罐生产参数相关信息。有条件的单位可针对储罐制作二维码标识牌，做到扫码即可随时查看相关信息。
15.2.8.3
储罐铭牌和二维码标识牌应挂贴在爬梯入口附近等显著位置。
15.2.8.4
储罐人孔附近位置根据需要悬挂或张贴安全信息牌，安全信息牌包括编号、名称、巡检注意事项等内容。
15.2.8.5
储罐爬梯或爬梯四周施划警示线，护栏涂黄色警示线。
15.2.9
防雷防静电装置
15.2.9.1
防雷防静电接地装置应按要求设置防雷引下线标识牌，标识牌应明确名称、编号、接地要求、巡检时注意事项等相关信息。
15.2.9.2
进入危险货物码头引桥、码头作业区、上下船通道、库区等场所时，应设置人体静电消除装置有效消除人体静电，触摸时间不应小于1秒，并悬挂明显的“请消除人体静电”提示标牌。
15.2.9.3
地上架空明敷或管沟敷设的输油管道的始末端、分支处及直线段每隔200m～300m处应设置防雷、防静电的接地装置，接地点宜设在管道固定点处。
15.2.9.4
防雷防静电接地装置应按要求设置防雷引下线标识牌，采用粘贴或铆钉的方式固定。
15.2.9.5
防雷引下线标识牌应明确名称、编号、接地要求、巡检时注意事项等相关信息。
15.2.9.6
接地端标志为正倒三角形，黑色边框，字体为黑色黑体。
15.2.10
工器具安全设施
15.2.10.1
安全工器具应在适当位置贴有“合格证”标签、标明名称、编号、试验人（如有）、试验（出厂）日期及下次试验日期（如有）。
JSJTQX59—2024
9
15.2.10.2
安全带金属配件上应有制造厂的代号，带体上应缝有永久性的商标、合格证，适当位置应贴有“试验合格证”标签。
15.2.10.3
各类电动工器具应进行定期试验，试验合格后，在适当位置贴上“试验合格证”标签，标明名称、编号、试验人、试验日期及下次试验日期，同时要采取防止“试验合格证”脱落的措施。
15.2.10.4
钢丝绳应定期保养，并悬挂“出厂合格证”标签。
15.2.10.5
手拉葫芦、千斤顶等，应在明显部位贴有“出厂合格证”标签。
15.2.11
消防设备设施
15.2.11.1
室内消火栓箱体前面部位应标注“消火栓”、火警电话、厂内火警电话及编号等；消火栓箱应符合GB 14561-2019中第8章的相关规定。
15.2.11.2
地上、地下消火栓标志应固定在距离消火栓1m的范围内无遮挡醒目位置，并不应影响消火栓的使用；标志牌应固定在标志杆上，标志杆的高度宜设为1.2m。
15.2.11.3
灭火器标志牌应固定在灭火器箱的上方，泡沫灭火器和泡沫灭火器箱应标注“不适用于电火字样。
15.2.11.4
灭火器适当位置应贴有“试验合格证”标签，灭火器箱前部应标注“灭火器箱”、火警电话厂内火警电话及编号等。
15.2.11.5
灭火器箱、灭火器、消防沙箱存放位置，应标有禁止阻塞线。
15.2.11.6
消防沙箱应为红色，消防沙箱上部应有白色的“消防沙箱（池）”字样，消防铲、消防桶等消防用具应为红色。
15.2.11.7
企业应对消防井涂红漆，中间用黄字白底书写“消防井”，悬挂严禁占用、埋压警示牌，并宜在消防井周围1m范围内采用黄黑相间防撞栏杆硬隔离。
15.2.12
阀门
15.2.12.1
管道控制阀门本体宜统一粉刷蓝色，消防设备设施控制阀门和紧急切断阀本体统一粉刷红色。
15.2.12.2
阀门应有开关方向标识，如果阀体本体没有标识，则需要在涂刷油漆时以箭头表示出开关方向标识。对于消防设备设施控制阀门应悬挂“常开”“常闭”标识。有条件的区域，阀门可进行标牌管理，标明编号、名称、控制机能等内容，悬挂于阀门旁醒目处。
15.2.12.3
盲板法兰
15.2.12.4
装卸臂、软管和工艺管道端口应配置盲板法兰，对盲板编号，并进行挂牌管理。
15.2.12.5
盲板标识牌应标出盲板编号、盲板类型、管道名称、管道介质、管道温度、管道压力、盲板材质、盲板厚度等内容。
15.2.13
气瓶
15.2.13.1
气瓶颜色标志应符合GB 7144的规定。
15.2.13.2
氧气瓶颜色为淡蓝、字样为“氧”字，字色为黑色。乙炔瓶为白色，字样为“乙炔不可近火”字，字色为大红色。二氧化碳气瓶颜色为绿白色、字样为“液化二氧化碳”，字色为黑色。丙烷气瓶颜色为棕色、字样为“液化丙烷”，字色为白色。氩气瓶颜色为银灰、字样为“氩”，字色为深绿。乙炔和丙烷胶管为红色，氧气胶管为蓝色，二氧化碳和氩气胶管为黑色。
15.2.13.3
气瓶存放区应设置明显的禁火标志，周围配备必需的灭火器材。采用隔离栅栏存储时，应采用红白相间或黄黑相间隔离栅栏。
15.2.13.4
气瓶存放区应设置标牌，标明介质和瓶的状态，尺寸：宽30cm，长30cm，底色红色和蓝色；气瓶按瓶内介质多少分为：空瓶、满瓶。
15.2.13.5
气瓶在库内应直立存放、排列整齐、留有安全通道，应用横杆（拉绳、支架等）固定稳定。
JSJTQX59—2024
10
15.3 重大危险源管理
15.3.1
港口重大危险源企业应当在重大危险源安全警示标志位置设立公示牌，写明重大危险源的主要负责人、技术负责人、操作负责人姓名、对应的安全包保职责及联系方式，接受员工监督。
15.3.2
港口经营人应当在重大危险源所在场所设置明显的安全警示标志和安全风险公告栏，制作岗位安全风险告知卡，标明主要安全风险、可能引发事故隐患类别、事故后果、管控措施、应急措施及报告方式等内容。
15.4 特殊作业现场管理
15.4.1
高处作业地点周围设置必要的安全标志牌，明确必须系安全带（绳）、当心落物、当心坠落、禁止抛物等安全要求。
15.4.2
动火作业现场应设置动火作业安全风险告知牌，告知存在的主要危险、防范措施、报警电话等。
15.4.3
有限空间作业前应封闭作业区域，并在出入口周边显著位置设置有限空间作业安全告知牌，明确安全操作注意事项、气体浓度要求、安全警示标志、劳保穿戴、应急措施、报警电话等信息。
15.4.4
盲板抽堵作业前，危险化学品企业应对盲板进行统一编号，并对每个盲板进行标识。
15.4.5
在开关上接引、拆除临时用电线路时，其上级开关应断电、加锁，并挂安全警示标牌。现场临时用电配电盘、箱应有电压标志和危险标志。
15.4.6
作业区域周边显著位置应设置作业单位信息公示牌。信息公示牌应至少包括作业单位名称及注册地址、作业审批责任人姓名及联系方式、作业负责人姓名及联系方式和作业内容等。
15.4.7
进入作业现场的所有人员应正确佩戴符合要求的个体防护器具，现场设置必要的安全标志和风险告知牌，安全标志应符合GB 2894的要求。
15.4.8
本文未规定，危险化学品企业特殊作业现场管理要求均应执行GB 30871的规定。
15.5 安全风险管理
15.5.1
区域性安全风险告知牌
15.5.1.1
企业应当将全部作业单元网格化，依据安全风险类别和等级将各网格风险等级在厂区平面布置图中用红、橙、黄、蓝四种颜色标示，绘制形成企业“红橙黄蓝”四色安全风险空间分布图。并在显著位置设立区域性安全风险告知牌。
15.5.1.2
企业应当在较大以上安全风险区域醒目位置设置安全风险警示牌，标明较大以上安全风险的风险点、所处位置（场所、部位、环节）、名称、等级、可能导致的事故类型及其后果、主要管控措施和应急措施、管控责任部门和责任人、联系电话等内容。
15.5.2
岗位安全风险告知卡
15.5.2.1
企业应在存在安全风险的醒目位置和重点作业场所分别设置安全风险公告栏，制作岗位安全风险告知卡，标明本岗位主要风险、可能引发事故隐患类别、事故后果、管控措施、应急措施及报告方式等内容。对存在重大风险的工作场所、岗位，设置明显的风险警示标志。
15.5.3
设备设施安全风险告知卡
15.5.3.1
企业应在较大危险性因素设备设施的显著位置，设置明显的安全风险告知卡。
15.5.3.2
设备设施安全风险告知卡应说明该设备存在的风险因素及相应防控措施等内容，并应悬挂牢固可靠，不影响设备和人员安全。对存在重大风险的有关设施、设备，设置明显的风险警示标志。
15.6 码头信息
JSJTQX59—2024
11
15.6.1
企业宜在码头泊位的入口处或其他明显区域，设置泊位名称牌，标明泊位名称、建造时间、使用单位、承载能力、结构形式、设计荷载等相关基础信息。
15.6.2
企业宜在码头作业现场显著位置，根据作业工艺设置港口公示牌，标明的内容和设置要求如下：
a)
码头名称、经营地域、岸线长度、泊位数量、经营范围、经营货种等基本信息；
b)
港口经营许可证、危险货物作业附证等证照信息；
c)
港口船舶污染物接收、港口岸电设施、粉尘在线监测系统（干散货码头）等环保信息；
d)
企业责任人及其联系电话、监管部门及其举报电话等信息；
e)
公示牌采用规范化的蓝底白字样式。
15.7 其他
15.7.1
企业应在管廊和人行通道的交叉口处或其他合适地点，设置管廊剖面图，剖面图信息应包括但不限于输送介质、管道长度、压力、温度、管径、壁厚、材质、是否保温、伴热等。
15.7.2
地沟水泥盖板两侧标注黄色实线，方形和圆形普通盖板采用黄黑相间条纹。
15.7.3
消防设施盖板为红色。
15.7.4
下水道口四周标注黄色实线格栅盖板，两侧标注黄色实线电缆沟井盖板采用黄绿相间条纹。为区分孔洞盖板，可在其上标注相关信息，如消防设施盖板上标注“消防”两字。
16 应急管理标识配置
16.1 应急处置卡
16.1.1
应急处置卡应当规定重点岗位、人员的应急处置程序和措施，应急处置中的注意事项以及相关联络人员和联系方式，便于从业人员携带。
16.1.2
应急处置卡公开形式有：
a)
发放到相关人员；
b)
在办公室、食堂等人流量较大的地方上墙；
c)
现场公示牌。
16.2 应急疏散平面图
16.2.1
应急疏散平面图应反映出以下信息：
a)
所有疏散路线的标识；
b)
所有消防设备及报警装置的位置；
c)
应急设备及疏散辅助装备的位置；
d)
避难场所和集合点的位置。
16.2.1.1
疏散平面图应为彩色图，并应标出指北方向、观察者所处位置和逃生路线，逃生路线应用指示箭头标识。
16.2.1.2
疏散平面图上显示的方位应与观察者相关，以便使位于图上左、右侧的位置实际也位于观察者的左、右侧。
17 安全宣教标识配置
17.1 公共区域安全文化宣传展板
17.1.1
公共区域安全文化宣传展板应包含但不限以下内容：
a)
国家和政府有关安全生产的理念方针、基本要求和政策文件；
b)
公司的安全理念、文化准则、安全法则、安全标语等。
JSJTQX59—2024
12
17.2 班组安全文化展板
17.2.1
主要用于展示班组安全信息，可分为班组安全园地和班组园地。
17.2.2
班组安全园地为专门展示安全信息的展板，主要展示班组安全文化活动相关信息，如安全视窗、安全经验分享、班组安全文化、班组荣誉等，具体内容可根据实际需要设置。
17.2.3
班组园地主要包含班组名称、班组简介、设备分工、班组目标、班务公开、技术交流、合理化建议、工作安排、考勤表、设备分工、班组卫生值日表等，具体展板信息可根据班组需要进行调整。
17.3 个体安全防护提示展板
17.3.1
企业应在需要进行安全警示区域醒目位置设置个体安全防护提示展板，展板内容宜包括但不限于提示现场安全注意事项、劳动防护用品穿戴、整衣镜等。
17.3.2
进入作业区域人员，应按照作业现场安全防护要求，正确佩戴个人劳动防护用品。根据制作看板的目的，置于大门外、办公区、候工楼等人员经常出入的场所。
17.3.3
安全文化宣传牌应用亚克力板、铝塑或白钢板形式，根据宣传类型，选用合适的背景和字体，标牌大小根据目视化效果确定。
JSJTQX59—2024
13
附录 A （资料性） 码头企业安全生产目视化管理技术应用
表 A.1 码头企业目视化场景应用区域类型液体散货港口企业散杂货港口企业件杂货港口企业集装箱港口企业码头码头入口/引桥港口公示牌、泊位名称牌、码头安全须知、海事公告*、海关公告*、边检公告*、港口设施保安履约标志牌*、应急疏散图、风险四色图、管廊管线截面图a、港口设施保安限制区域牌*、保安信息联络告知牌*、安保检查点牌*、紧急撤离点、海关监管区、限高标志、限速标识、停车位、隔离网、进场语音提示引桥警示色栏杆、消防设施及管道标识、防止占用警示线、管廊及管道标识a、阀门状态标识a、紧急切断阀操作规程a、管廊警示色a、电灯杆警示、人行线或船员通道、撤离路线标识、隔离网码头引桥连接处危险化学品周知卡、管廊管线截面图、风险四色图、风险告知卡、应急疏散图、撤离路线标识、管廊及管道标识、港口设施保安履约标志牌*、职业危害公告栏、职业危害告知卡、禁令风险四色图、风险告知卡、应急疏散图、撤离路线标识、港口设施保安履约标志牌*、职业危害公告栏、职业危害告知卡、禁令
JSJTQX59—2024
14
泊位码头牌、泊位信息牌、系缆桩、系网环、临水警戒线、护轮坎警示线、航标、船员上下通道、管廊及管道标识、消防设施及管道标识、软管吊轨迹线、阀门法兰标识、仪表标识、围堰警示色、港口设施保安限制区域牌*、码头作业信息牌、防碰撞提示、船方沟通码头牌、泊位信息牌、夜间/雾天警示灯、系缆桩、系网环、临水警戒线、护轮坎警示线、航标、船员上下通道、消防设施标识、大型机械轨道警示线及支挡警示色、港口设施保安履约标志牌*、限制区域牌、码头作业信息牌、防碰撞提示、船方沟通、机械设备标识（安全标语、安全警示标志）、司机室/电箱风险告知卡码头牌、泊位信息牌、夜间/雾天警示灯、系缆桩、系网环、临水警戒线、护轮坎警示线、航标、船员上下通道、消防设施标识、大型机械轨道警示线及支挡警示色、港口设施保安履约标志牌*、限制区域牌、码头作业信息牌、防碰撞提示、船方沟通、机械设备标识（安全标语、安全警示标志）、司机室/电箱风险告知卡码头牌、泊位信息牌、夜间/雾天警示灯、系缆桩、系网环、临水警戒线、护轮坎警示线、航标、船员上下通道、消防设施标识、大型机械轨道警示线及支挡警示色、港口设施保安履约标志牌*、限制区域牌*、码头作业信息牌、防碰撞提示、船方沟通、机械设备标识（安全标语、安全警示标志）、司机室/电箱风险告知卡、（车道线、人道线和行车方向、车速、禁停等标记）、行车声光警示装置、集装箱起重机整机行走蜂鸣警示、水平机械倒车语音警示（集装箱装卸桥明显位置处安装集卡通行指示装置，在无人箱区作业的轮胎式集装箱门式起重机上安装行走方向指示装置，在叉车上标贴安全作业区域标记等；事故多发点和立体交叉作业处设置警示标牌；在司机驾驶室张贴安全操作等提示） 码头面内侧辅助区定置定位线、工属具柜、消防设施及管道标识、防止占用警示线、救生圈、登船梯、安全网、急停按钮标识、软管架、软管检测信息牌、电灯杆警示、管廊警示色、停车位、船员通道、宣传海报、污染物接受设施信息牌、垃圾分类标识、风险告知牌、紧急疏散图、救生设施标志定置定位线、工属具柜、消防设施及管道标识、防止占用警示线、救生圈、登船梯定位线及非工作状态警示告知、安全网、急停按钮标识、电灯杆警示、停车位、船员通道、宣传海报、污染物接受设施信息牌、垃圾分类标识、安全管理规定、安全标志、风险告知牌、紧急疏散图、救生设施标志、料斗等作业辅助设备信息牌定置定位线、工属具柜、消防设施及管道标识、防止占用警示线、救生圈、登船梯定位线及非工作状态警示告知、安全网、急停按钮标识、电灯杆警示、停车位、船员通道、宣传海报、污染物接受设施信息牌、垃圾分类标识、安全管理规定、安全标志、风险告知牌、紧急疏散图、救生设施标志、抓斗等作业辅助设备信息牌定置定位线、工属具柜、消防设施及管道标识、防止占用警示线、救生圈、登船梯定位线及非工作状态警示告知、安全网、急停按钮标识、电灯杆警示、停车位、船员通道、宣传海报、污染物接受设施信息牌、垃圾分类标识、安全管理规定、安全标志、风险告知牌、紧急疏散图、救生设施标志码头值班室制度公示牌、责任制公示牌、安全组织网络图、操作流程告知牌、救生衣、消防炮及紧急切断遥控、靠泊旗、手机、隔离带、防护栏固定放置区域，消防控制台
JSJTQX59—2024
15
库区库区入口入库安全须知、平面布置图、风险四色图、风险告知卡、安全标志、禁令、库区安全信息公示、消防通道标志、隔离栏、限速标志、紧急集合点标识、职业危害公告栏、车辆驾驶员沟通、库区安全管理规定、电子监控区域标牌、紧急疏散图、危险货物安全信息告知牌、现场突发事故应急处置图、停车检查 / / / 库区入口门卫室制度公示牌、责任制公示牌、入库安全须知卡、手机固定放置位置、消防设施设备标识、防止占用警示线、定置定位线 / / / 罐组外重大危险源公示牌c、重大危险源包保责任公示牌c、罐组存储信息牌、风险告知卡、危险化学品安全周知卡、职业危害告知卡、工属具柜、黄沙箱标识、急停按钮标识 / / / 罐组内储罐标牌、储罐信息牌、设备及储罐附件信息牌、踏步梯及扶手警示标识、物料管道标识、消防设施及管道标识、供气管道标识、阀门法兰盲板标识、仪表标识、安全标志、特殊作业安全告知牌、接地扁钢警示色 / / / 库区道路管廊管线截面图、警示色栏杆、消防设施及管道标识、防止占用警示线、管廊及管道标识、电灯杆警示、阀门状态标识、人行线、撤离路线标识、管廊警示色、限宽限高标志、安全承诺书、宣传海报 / / /
JSJTQX59—2024
16
泵房设备信息牌、操作流程告知牌、物料管道标识、消防设施标识、防止占用警示线、阀门法兰盲板标识、仪表标识、围堰警示色、安全标志、急停按钮标识、工属具柜、安全风险告知 / / / 交换站定置定位线、工属具柜、物料管道标识、阀门法兰盲板标识、仪表标识、安全标志、软管架、软管检测信息牌、消防设施标识、防止占用警示线、围堰警示色 / / / 污水井设施信息牌、阀门标识、井口警示色、特殊作业安全告知牌 / / / 罐组操作工工班室制度告知牌、责任制公示牌、安全组织网络图、操作流程告知牌、库区作业信息牌、作业风险告知牌、手机及隔离等带定置位置 / / / 事故应急池应急救生设施标志、安全标志、护栏警示 / / / 堆场堆场入口 / 进场安全须知、区域平面布置图、应急疏散路线图、紧急集合点标识、监控摄像头、闸口通道挡车器（起落杆）颜色标识及禁止行人穿越的警示牌、出入口挡车架颜色标识、库场指示牌、限速标志、风险四色图、风险告知卡、安全标志、禁令进场安全须知、区域平面布置图、应急疏散路线图、紧急集合点标识、监控摄像头、闸口通道挡车器（起落杆）颜色标识及禁止行人穿越的警示牌、出入口挡车架颜色标识、库场指示牌、限速标志、风险四色图、风险告知卡、安全标志、禁令进场安全须知、区域平面布置图、应急疏散路线图、紧急集合点标识、监控摄像头、闸口通道挡车器（起落杆）颜色标识及禁止行人穿越的警示牌、出入口挡车架颜色标识、库场指示牌、限高限速标志、风险四色图、风险告知卡、安全标志、禁令、隔离墩/分流岛警示色、交通指示、导行标线、闸口通道挡车器（起落杆）警示色、禁止行人穿越警示牌
JSJTQX59—2024
17
堆场内 / 隔离墩警示色、货垛号标识、临时隔离栅栏警示色及临时封闭区域安全提示标志、职业危险告知牌、安全风险告知牌隔离墩警示色、货垛号标识、临时隔离栅栏警示色及临时封闭区域安全提示标志、职业危险告知牌、安全风险告知牌、消防标志、安全标志、安全提示及风险辨识牌普货——【场箱位号、箱角线/箱位线、场桥跑道线警示色、堆场信息牌、箱区标志牌、隔离墩警示色、货垛号标识、临时隔离栅栏警示色及临时封闭区域安全提示标志、职业危险告知牌、安全风险告知牌、消防标志、安全标志、安全提示及风险辨识牌】 危货——【《港口危险货物作业附证》、责任人职责范围、堆场示意图、安全警示标志标牌、安全注意事项、风险告知牌】 堆场道路 / 限速限重道路标志、消防通道标志限速限重道路标志、消防通道标志道路（区域）指示标牌、道路（区域）指示线、限速限重道路标志、消防通道标志磅房及地磅 / 道路引导线及隔离标识、地磅入口处起落杆标识、安全标志牌、安全注意事项告知牌、地磅两侧边界区域标识、栏杆警示色、地磅上下斜坡区域侧面导向线道路引导线及隔离标识、地磅入口处起落杆标识、安全标志牌、安全注意事项告知牌、地磅两侧边界区域标识、栏杆警示色、地磅上下斜坡区域侧面导向线道路引导线及隔离标识、地磅入口处起落杆标识、安全标志牌、安全注意事项告知牌、地磅两侧边界区域标识、栏杆警示色、地磅上下斜坡区域侧面导向线现场箱式变电站 / 围挡警示色、安全警示标志、铭牌标明变电站的控制作用围挡警示色、安全警示标志、铭牌标明变电站的控制作用围挡警示色、安全警示标志、铭牌标明变电站的控制作用制氮站安全标志、安全操作规程、制氮装置产品铭牌 / / / 仓库仓库信息牌、限高标识、限宽标识、安全管理制度标牌、安全操作规程标牌、危险化学品周知卡、理化性质告知卡、安全警示标志、危险化学品标签、风险告知卡、行车引导线、限速标识、阀门状态标识、管道接地标志、消防设施设备标识仓库信息牌、限高标识、限宽标识、安全管理制度标牌、安全操作规程标牌、安全警示标志、风险告知卡、行车引导线、限速标识、消防设施设备标识仓库信息牌、限高标识、限宽标识、安全管理制度标牌、安全操作规程标牌、安全警示标志、风险告知卡、行车引导线、限速标识、消防设施设备标识仓库信息牌、限高标识、限宽标识、安全管理制度标牌、安全操作规程标牌、安全警示标志、风险告知卡、行车引导线、限速标识、消防设施设备标识
JSJTQX59—2024
18
装车台装车台编号牌、货种信息牌、物料管道货种标识、阀门状态标识、接地标志、行车引导线、限速标识、定置定位线、理化性质告知牌、风险告知卡、安全操作规程标志牌、消防通道标志、消防设施设备标识、踏步梯级扶手标识 / / / 中控室安全标识、责任制公示牌、安全管理制度标志牌、温度、湿度指示牌、消防设备标识、操作流程告知牌、中控室值班告示牌、设备信息牌、疏散通道标识消防控制室安全标识、责任制公示牌、安全管理制度标志牌、温度、湿度指示牌、消防设备标识、操作流程告知牌、应急处置告知卡、消控室值班告示牌、设备信息牌、消控室人员持证展示牌、手动火灾报警器点位图、有毒有害气体、易燃易爆气体检测仪点位图、疏散通道标识、急停按钮标识安全标识、责任制公示牌、安全管理制度标志牌、温度、湿度指示牌、消防设备标识、操作流程告知牌、应急处置告知卡、消控室值班告示牌、设备信息牌、消控室人员持证展示牌、手动火灾报警器点位图、疏散通道标识、急停按钮标识消防水泵房设备信息牌、操作流程告知牌、物料管道标识、消防设施标识、阀门状态标识、仪表标识、安全标志、工属具柜、设备设施本体颜色消防泡沫泵房设备信息牌、操作流程告知牌、物料管道标识、消防设施标识、阀门状态标识、仪表标识、安全标志、工属具柜、泡沫液检测信息卡 / / / 维修库（区） / 限高标志、物品定置区、安全告知、消防标识、防撞标识、限速标识、行人通道标识、修车地沟警示线、防护栏杆警示色、维修车辆库位标识气瓶存放区 / 气瓶颜色标识、禁火标志、消防标志、隔离栅栏警示色、气瓶存放区满瓶/空瓶标识、安全管理规定、安全检查、危化品周知卡、安全风险告知等加油区 / 安全标志、操作流程、安全风险告知
JSJTQX59—2024
19
流动机械队站 / 安全标志、停车区域划线、停车区域标牌、生产区域临时停车位指示标牌、安全风险告知卡、车身反光标识、设备安全责任牌微型消防站定置定位线、安全标志、物资清单卡、物资点检卡、消防设施设备标识、责任制公示牌应急物资库安全标志、物资清单卡、物资点检卡、责任制公示牌、安全管理制度告知牌危废库危险废物警示牌、危废信息告知卡、应急处置卡、风险告知牌、安全标志、责任制公示牌、安全管理制度告知牌配电房安全标志、温湿度计指示牌、消防设备标识牌、责任制公示牌、安全管理制度、操作规程上墙提示标牌、安全风险告知牌气体供应站安全标志、风险告知卡、设备信息牌、MSDS、应急处置卡 / / / 油气回收装置安全标志、设备信息牌、消防设备设施告知牌、定置定位线、接地标识、责任制公示牌 / / / 尾气处置装置安全标志、操作流程 / / / 污水处理站安全标志、风险告知卡、污水处理工艺流程图、责任制公示牌、安全管理制度、操作规程告知牌、设备安全责任牌、扶梯/护栏警示色、行人通道边界标识动火作业区安全标志、安全管理制度注：*表示取得《港口设施保安符合证书》港口企业需设置的标志标牌。 a表示液体散货港口企业需设置的标志标牌。 c表示重大危险源企业需设置的标志标牌。 加粗部分表示为该区域应该设置的标识标牌。
JSJTQX59—2024
20
附录 B （资料性） 安全色、安全警示线示例
表 B.1 安全色示例
颜色
色样图例
颜色标准编号
颜色说明
红色
C：0 M：100 Y：100 K：0
各种禁止标志（参照GB 2894）;交通禁令标志（参照GB 5768）;消防设备标志（参照GB 13495）;机械的停止按钮、刹车及停车装置的操纵手柄;机械设备转动部件的裸露部位;仪表刻度盘上极限位置的刻度等。
黄色
C：0 M：0 Y：100 K：0
各种警告标志（参照GB 2894）;道路交通标志和标线中警告标志（参照GB 5768）等。
蓝色
C：100 M：60 Y：2 K：20
各种指令标志（参照GB 2894）;道路交通标志和标线中指示标志（参照GB 5768）等。
绿色
C：100 M：0 Y：100 K：0
各种提示标志（参照GB 2894）;机器启动按钮；疏散通道、紧急集合点等。
表 B.2 安全警示线示例序号图形示例名称设置区域 1 禁止阻塞线消防器材存放处 2 减速提示线道路弯道处；交叉路口；限速区域的入口处。
JSJTQX59—2024
21
3 防止绊绞线人行通道地面上高差在300mm以上的管线或易造成人身绊倒、滑跌的其它障碍物上。 4 防止踏空线标注在上、下楼梯的第一级台阶上，以及人行通道高差300mm以上的边缘处。 5 设备运行区域边缘警戒线轨道式起重机械轨道两侧、输油臂转动区域周围等 6 防撞警示线标注在通道旁固定设施下部,如廊道拐角处墙壁、设备基础、防撞柱等。
JSJTQX59—2024
22
附录 C
（资料性）
标志制作标准
C.1 安全标志
C.1.1 禁止标志
C.1.1.1 禁止标志牌的制图标准见图C.1，参数见表C.1，可根据现场情况采用甲、乙、丙、丁或戊规格。
图 C.1 禁止标志牌的制图标准
表 C.1 禁止标志牌的制图参数（α=45°） （单位：mm）
种类
参数
A B A1 D（B1) D1 C
甲 500 400 115 305 244 24
乙 400 320 92 244 195 19
丙 300 240 69 183 146 14
丁 200 160 46 122 98 10
戊 80 65 18 50 40 4
C.1.1.2 禁止标志牌的色彩图例和标准色设置见图C.2。
图 C.2 禁止标志牌色彩图例和标准色
JSJTQX59—2024
23
C.1.1.3 禁止标志牌的应用见表C.2。
表 C.2 禁止标志牌的应用
编号标志名称说明（设置范围和地点） 来源
1
禁止吸烟
No smoking
有甲、乙、丙类火灾危险物质的场所和
禁止吸烟的公共场所等，如：木工车
间、油漆车间、沥青车间、纺织厂、印
染厂等
GB 2894
2
禁止烟火
No burning
有甲、乙类，丙类火灾危险物质的场
所，如面粉厂、煤粉厂、焦化厂、施工
工地等
GB 2894
3
禁止带火种
No kindling
有甲类火灾危险物质及其他禁止带火种
的各种危险场所，如炼油厂、乙炔站、
液化石油气站、煤矿井内、林区、草原
等
GB 2894
4
禁止穿带钉鞋
No putting on
spikes
有静电火花会导致灾害或有触电危险的
作业场所，如：有易燃易爆气体或粉尘
的车间及带电作业场所
GB 2894
5
禁止穿化纤服装
No putting on
chemical fibre
clothings
有静电火花会导致灾害或有炽热物质的
作业场所，如：冶炼、焊接及有易燃易
爆物质的场所等
GB 2894
6
禁止开启无线移
动通讯设备
No activated
mobile phones
火灾、爆炸场所以及可能产生电磁干扰
的场所，如加油站、飞行中的航天器、
油库、化工装置区等
GB 2894
JSJTQX59—2024
24
7
禁止启动
No starting
暂停使用的设备附近，如：设备检修、更换零件等
GB 2894
8
禁止合闸
No switching on
设备或线路检修时，相应开关附近
GB 2894
9
禁止入内
No entering
易造成事故或对人员有伤害的场所，如：高压设备室、各种污染源等入口处
GB 2894
10
禁止放易燃物
No laying inflammable thing
具有明火设备或高温的作业场所，如：动火区，各种焊接、切割、锻造、浇注车间等场所
GB 2894
11
禁止停留
No stopping
对人员具有直接危害的场所，如：粉碎场地、危险路囗、桥等处
GB 2894
12
禁止触碰
No touching
禁止触摸的设备或物体附近，如：裸露的带电体，炽热物体，具有毒性、腐蚀性物体等处
GB 2894
13
禁止抛物
No tossing
抛物易伤人的地点，如：高处作业现场，深沟（坑）等
GB 2894
JSJTQX59—2024
25
14
禁止戴手套
No putting on
gloves
戴手套易造成手部伤害的作业地点，
如：旋转的机械加工设备附近
GB 2894
15
禁止用水灭火
No extinguishing
with water
生产、储运、使用中有不准用水灭火的
物质的场所，如变压器室、乙炔站、化
工药品库
