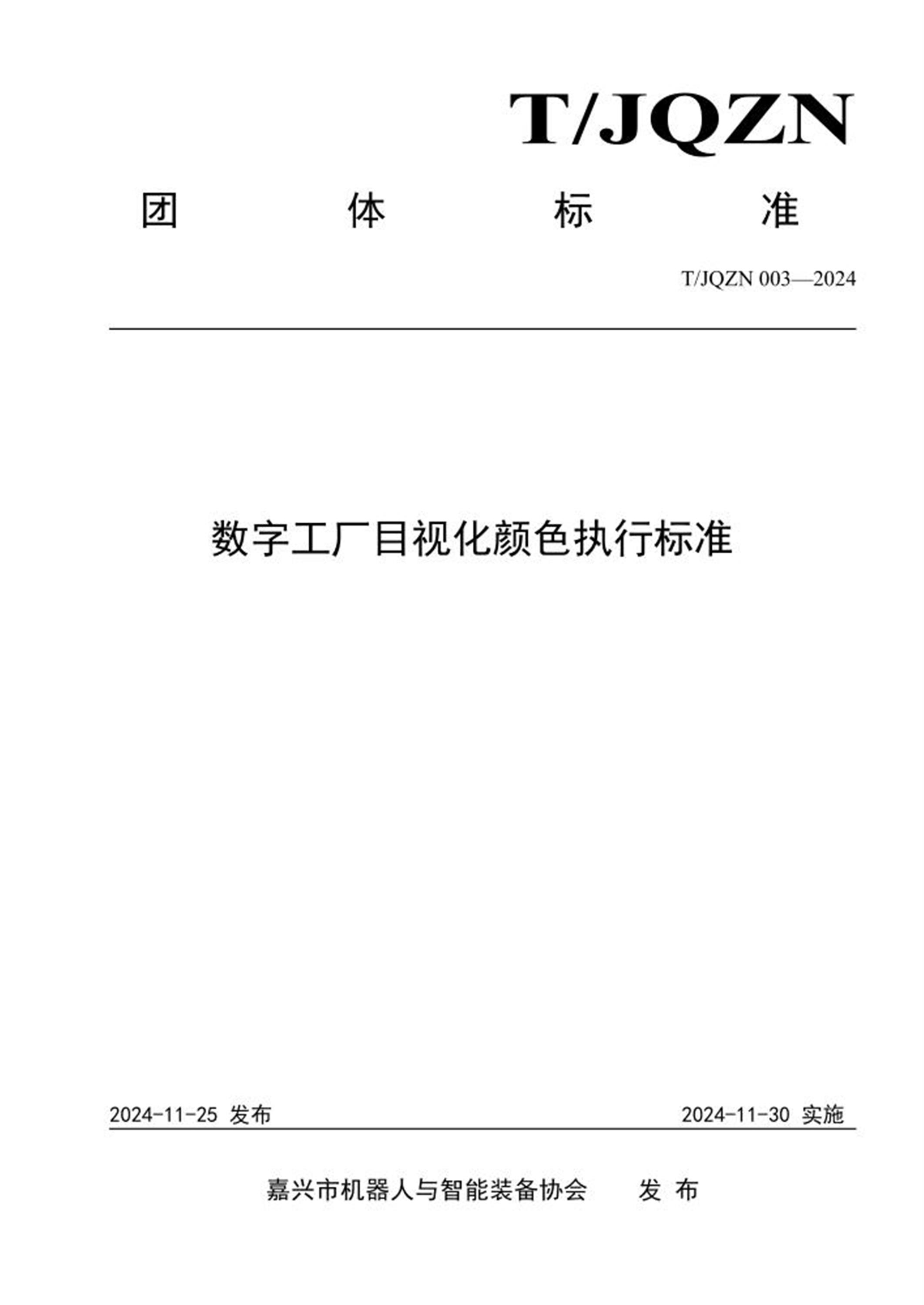

团体标准
T/JQZN 003—2024
数字工厂目视化颜色执行标准
2024-11-25 发布 2024-11-30 实施
嘉兴市机器人与智能装备协会发布
前言
本标准按GB 1.1-2009《标准化工作导则第1 部分：标准的结构和编写》规定的进行起草。作
为组织生产和检验产品的依据，其中的各项技术要求将随技术进步及产品的改进而修改。
本标准由嘉兴市机器人与智能装备协会提出
本标准由麒盛科技股份有限公司、嘉兴嘉麟智能科技有限公司、嘉兴视联智能科技股份有限公司、
嘉兴一路帮机电技术服务有限公司、海宁红狮宝盛科技有限公司负责起草。
本标准主要起草人：陈斌、蔡孝挺、杨国、徐晓华、周毅、王锐、夏屹伟、吴式胜、韩圣贤，袁嘉
良。
本标准批准人：周振峰
本标准为首次发布。
T/JQZN 003—2024
1、范围
本标准规定了工厂目视化管理的基本识别色、划线标识。
本标准适用于人的行动，厂房、现场、办公室、设备的状态及功能颜色区分。
2、规范性引用文件
下列文件中的系数通过本标准的引用而成为本标准的条款，凡是注明日期的引用文件，其随后所有的修
改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注明日期的引用文件，其最新版本适用于本
标准。
GB 2893 安全色
GB 2893.1 图形符号安全色和安全标准第1 部分：工作场所和公共区域中安全标志的设计原则
GB 7231 工业管道的基本识别色、识别符号和安全标识
GB 5768 道路交通标志和标线
GB 13495 消防安全标志
GSB05-1426-2001 漆膜颜色标准色卡
劳尔色卡标准 RAL
3、颜色
3.1 颜色管理
对现场进行颜色管理，使厂区规范化，线条颜色按照以下规范
3.1.1 厂区设施颜色（表1）
表1
区域颜色名称及色号备注
绿篱围墙
绿篱围墙中间设置隔
离网
围墙水泥原色
围墙栅栏立柱白色
围墙栅栏横梁艳绿G03
3.1.2 厂房设施颜色（表2）
T/JQZN 003—2024
表2
3.1.3 动力管道颜色（表3）
表3
项目颜色名称及色号注字及注字
厂房功能区分隔线浅黄Y06
厂房裙柱
厂房踢脚线
物流通道天蓝PB06 物流通道
人行通道艳绿G03 人行通道Y06
厂房内墙白色
厂房地面灰色
厂房钢柱飞机灰G10
厂房钢梁中灰B02
项目颜色名称及色号注字及注字
生产生活自来水管艳绿G03 上水白
消防水管朱红R02 消防水白
冷冻、冷却水管泡沫铝箔包裹冷冻、冷却水管G03
工业用或宿舍用高
温水管
泡沫铝箔包裹高温水管R02
生活污水管黑生活污水白
工业污水管白色工业污水白
压缩空气管淡灰B03 压缩空气R02
天然气等气体管道中黄Y07 天然气黑
T/JQZN 003—2024
3.1.4 生产设备（表4）
表4
3.1.5 厂房内部辅助设施（表5）
表5
设备部位性质对应实例颜色名称及色号
固定不动
面积较大
象征设备主色调
设备外壳等乳白色Y11
不固定能移动
手动控制
配电柜工状态区域数
控机箱等R02
浅灰色RAL7035
自动安全
五金压料臂臂部
焊接机械手臂部
孔雀蓝PB11
机械自动危险
五金压料臂压料部分
焊接机械手焊接部分
中黄 Y07
项目颜色名称色号
隔栏、安全网淡黄 Y06
安全通道艳绿 G03
安全通道扶手艳绿 G03
货架立柱天蓝 PB06
货架横梁桔黄 YR04
手推车、AGV 桔黄 YR04
T/JQZN 003—2024
3.1.6 线条颜色（表6）
表6
适用项目基准颜色备注
仓库、大型车间主通
道线
淡黄色Y06
黄色地面时使用白色
室内一般通道线：仓
库、车间区域线
辅助通道线
可移动物（移动架车、
工具车、清扫工具等）
门开闭线
小物品定位线
桌面物品定位线
不合格品区域线、待
修物品
朱红R02
红色地面时使用斑马线
废品、闲置物、垃圾桶
灭火器、消防栓、危险
区域
回风口
警告警示、配电柜
突出物、坑道周围
合格品区域绿色地面时使用蓝色
