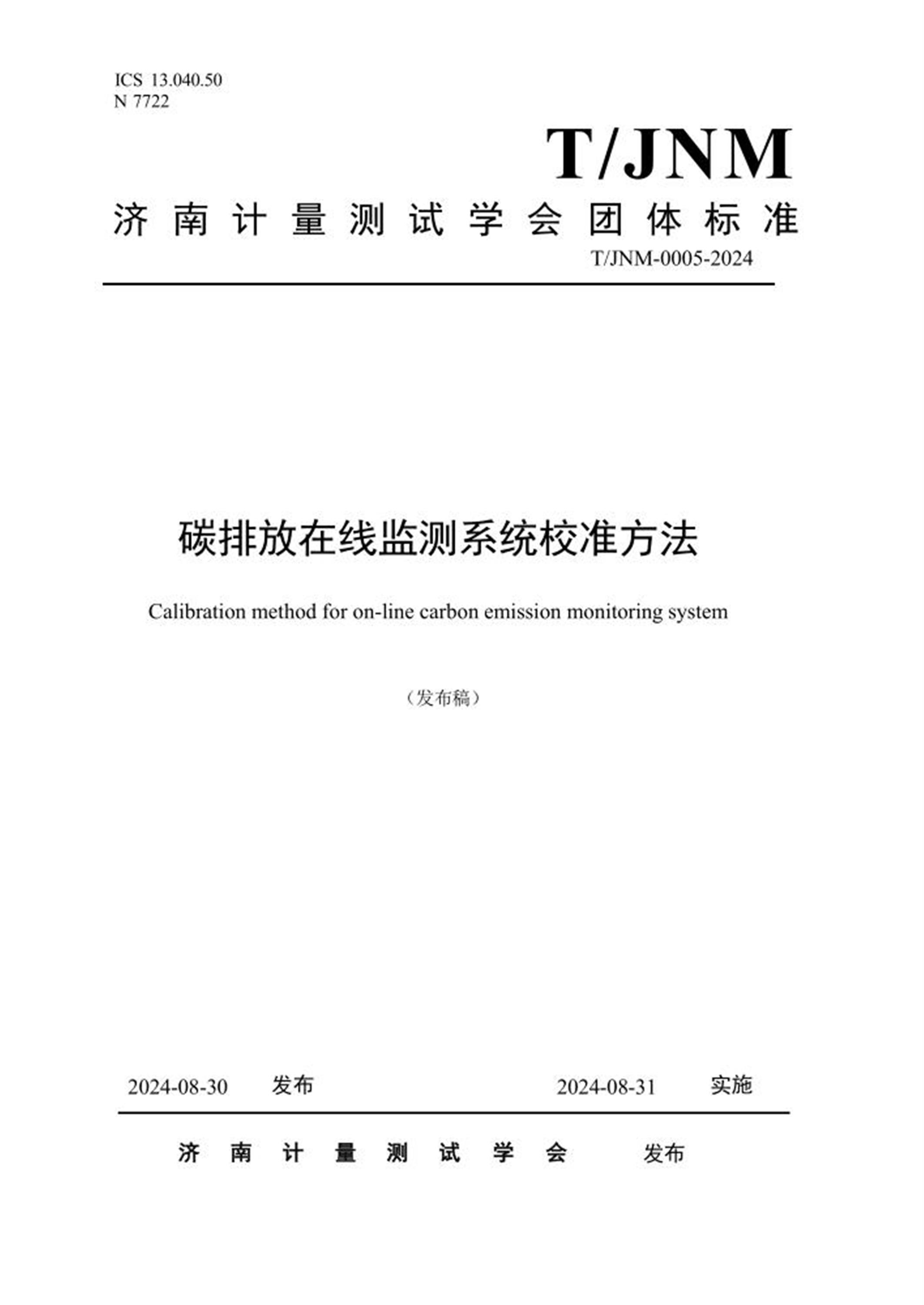

ICS 13.040.50
N 7722
济南计量测试学会团体标准
T/JNM-0005-2024
碳排放在线监测系统校准方法
Calibration method for on-line carbon emission monitoring system
2024-08-30 发布2024-08-31 实施
济南计量测试学会发布
目录
前言..................................................................................................................................................................... I
1 范围.............................................................................................................................................................. 1
2 引用文件...................................................................................................................................................... 1
3 概述.............................................................................................................................................................. 1
4 计量特性要求.............................................................................................................................................. 1
5 校准条件...................................................................................................................................................... 2
5.1 环境条件.............................................................................................................................................. 2
5.2 校准用标准器及相应设备................................................................................................................... 2
6 校准项目和校准方法.................................................................................................................................. 3
6.1 外观及功能性检查............................................................................................................................... 3
6.2 系统非工况状态下计量特性校准....................................................................................................... 3
6.3 系统工况状态下计量特性校准........................................................................................................... 4
7 校准结果...................................................................................................................................................... 7
8 复校时间间隔.............................................................................................................................................. 8
附录A(资料性附录)湿度测量方法............................................................................................................... 9
附录B(资料性附录)流速测量方法............................................................................................................. 10
附录C（资料性附录）碳排放在线监测系统的不确定度评定示例........................................................... 11
T/JNM-0005-2024
I
前言
本标准按GB 1.1-2020 给出的规则起草。
本标准由济南市计量检定测试院提出。
本标准由济南计量测试学会归口。
本标准起草单位：济南市计量检定测试院、山东省济南生态环境监测中心、山东新泽仪器有限公司
、杭州泽天春来科技股份有限公司、北京安荣信有限公司、山东联盟化工股份有限公司、济南市企业
技术进步促进中心、山东九羊集团有限公司、山东德瑞克仪器股份有限公司、山东特检科技有限公司
、齐鲁氢能（山东）发展有限公司、江苏擎天信息科技有限公司、山东惠千企能源科技有限公司、山
东科技大学。
主要起草人：张文帅、耿晔、李秀珍、马磊、李彦闰、艾贻霞、仝西战、殷保军、吴安华、贾磊、
张建杰、刘功、贺海涛、丁言祯、卢宪会、朱海渤、孟浩洋、王亚彬、马振怀、刘进岭、孟宪超、郝
群一、赵延昆、张泽琪、弓剑锋、张敏、亓正涛、李嘉、张永海、范潇、张国华、蔡源廷、张路争、
王燕、刘家友。
T/JNM-0005-2024
1
碳排放在线监测系统校准方法
1 范围
本标准适用于半导体激光光谱法、非分散红外吸收法（NDIR）和傅里叶变换红外光谱法（FTIR）
等碳排放在线监测系统校准。
2 引用文件
本标准引用了下列文件：
JJF1585-2016 固定污染源烟气排放连续监测系统校准规范
GB 16157 固定污染源排气中颗粒物测定与气态污染物采样方法
HJ75 固定污染源烟气（SO2、NOx、颗粒物）排放连续监测技术规范
DL/ T2376-2021 火电厂烟气二氧化碳排放连续监测技术规范
凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文件，其最新版本
（包括所有的修改单）适用于本规范。
3 概述
碳排放在线监测系统（以下简称系统）由温室气体监测子系统、污染源排放参数监测系统、数
据采集、传输与处理子系统等组成。通过采样方式，测定污染源中温室气体浓度、污染源气体温度、
压力、流速、含氧量等参数；同时计算污染源中温室气体浓度和排放量，显示和打印各种参数，图表
通过图文传输系统传输至管理部门。
4 计量特性要求
系统主要计量特性分为非工况状态下主要计量特性（见表1）和工况状态下主要计量特性（见表
2）。
表1 非工况下被校系统主要计量性能
校准项目校准项目技术要求
二氧化碳、甲烷、氧化亚氮
响应时间≤90s
零点漂移≤2% F.S.
量程漂移≤3% F.S.
示值误差±5%
重复性≤2%
T/JNM-0005-2024
2
表2 工况状态下被校准系统主要计量性能
校准项目测量范围示值误差重复性
二氧化碳
≤20 μmol/mol ±6 μmol/mol
20 μmol/mol~50μmol/mol ±15 μmol/mol ≤5 μmol/mol
50 μmol/mol~250μmol/mol ±20 μmol/mol
>250μmol/mol ±15% ≤5%
甲烷
≤20 μmol/mol ±6 μmol/mol
20 μmol/mol~50μmol/mol ±15 μmol/mol ≤5 μmol/mol
50 μmol/mol~250μmol/mol ±20 μmol/mol
>250μmol/mol ±15% ≤5%
氧化亚氮
≤20 μmol/mol ±6 μmol/mol
20 μmol/mol~50μmol/mol ±15 μmol/mol ≤5 μmol/mol
50 μmol/mol~250μmol/mol ±20 μmol/mol
>250μmol/mol ±15% ≤5%
流速
≤10m/s ±12%
≤5%
>10m/s ±10%
温度0~300℃ ±3℃ ≤2℃
湿度20%RH~80%RH ±5%RH ≤3%RH
注：表1 和表2 中的计量特性仅供参考，不作为合格判定依据。
5 校准条件
5.1 环境条件
5.1.1 环境温度：（0～40）℃
5.1.2 相对湿度：≤90%;
5.1.3 周围环境中无导电尘埃、易爆炸气体和腐蚀性气体。
5.2 校准用标准器及相应设备
5.2.1 CO2、CH4、N2O 有证气体标准物质
Urel≤2%（k=2），也可以通过动态稀释装置稀释，稀释后的气体标准物质不确定度满足Urel≤3%
（k=2）要求。
5.2.2 零点校准气
清洁空气。
5.2.3 秒表
分度值0.01s。
5.2.4 流速测量装置
测量范围（5~40）m/s，示值误差不超过±2.5%
T/JNM-0005-2024
3
5.2.5 测温仪
测量范围（0~300）℃, 最大允许误差不超过±3℃。
5.2.6 便携式碳排放分析仪
a) 气体测量范围能覆盖系统在线系统测量范围，具备温度、压力、湿度、流速等测量功能。
b) 示值误差不超过±5%，重复性不大于2%。
6 校准项目和校准方法
6.1 外观及功能性检查
a)用目视和手动检查。
——仪器应有以下标志：名称、型号、编号、制造单位等，按键和开关均能正常工作；
——系统仪表显示应与现场数采仪显示的测量结果一致；
——气路连接完整通畅，气密性好，不漏气；
b)检查系统采样安装位置和防护措施
应提供永久性电源，采样或监测平台应易于人员到达并保证人员、设备安全，有足够的空间，
便于维护和检测。
6.2 系统非工况状态下计量特性校准
6.2.1 二氧化碳、甲烷、氧化亚氮
6.2.1.1 响应时间
系统校准零点后，首先向系统中通入约为满量程80%的标准气体，读取仪器稳定初值，然后通
入零点校准气进行全量程响应时间校准，仪器归零后，再通入上述标气，并同时用秒表记录仪器达到
初值90%的时间，重复上述步骤3 次，取算术平均值为系统响应时间。
6.2.1.2 漂移
a) 接通装置气路系统，将零点校准气通入装置，待示值稳定后调零；
b) 然后将80%满量程浓度的标准通入系统采样口，待示值稳定后记录示值；
c) 每隔2h 通入零点校准气，记录示值，再通入80% 满量程浓度标准气体，记录示值。连续重复
操作4 次，按照公式（5）、公式（6）计算零点漂移ΔZgas 和量程漂移ΔSgas。
ΔZgas = ×100%..........................（5）
ΔSgas = ×100%..........................（6）
式中：
Z0，gas ——零点读数初始值，μmol/mol 或%；
Zi，gas——第i 次零点读数值，i=1，2，3，4，μmol/mol 或%；
T/JNM-0005-2024
4
ΔZgas ——零点漂移，%；
FS——仪器满量程值，μmol/mol 或%；
S0,gas ——量程读数初始值，μmol/mol 或%；
Si ,gas——第i 次量程值读数，μmol/mol 或%；
ΔSgas ——量程漂移，%。
6.2.1.3 示值误差
系统校准零点后，分别通入约为满量程20%、50%和80%的标准气体，或利用动态配气仪稀释，
每种浓度的标准气体通入3 次，计算3 次示值的算术平均值。按公式（7）分别计算出不同浓度值的
示值误差。
×100%..........................（7）
式中：
Δi ——浓度示值误差，%；
ci ——每种浓度3 次示值的算术平均值，μmol/mol 或%；
csi ——通入标准气体的浓度，μmol/mol 或%；
6.2.1.4 重复性
系统校准零点后，首先通入约为满量程50%的标准气体，待示值稳定后，得到测量值，然后回
零，上述步骤重复6 次，重复性按公式（8）分别计算。
sr ,gas = ×100% （8）
式中：
sr ,gas ——重复性，%；
cj ——第j 次的测量值，j=1，2，3，4，5，6，μmol/mol 或%；
c ——6 次示值的算术平均值， μmol/mol 或%；
n ——测量次数，n=6。
6.3 系统工况状态下计量特性校准
6.3.1 二氧化碳、甲烷、氧化亚氮
6.3.1.1 将便携式碳排放分析仪按照使用说明书的要求放置在现场操作平台，接通各气路系统，启动
并预热达到正常工作状态。在现场温室气体工况处于稳定的情况下，将采样探头放入系统测试断面，
取一段时间内便携式碳排放分析仪测得的二氧化碳、甲烷、氧化亚氮的浓度，连续记录至少5 个数值，
T/JNM-0005-2024
5
'
取平均值作为该时间段内的测量值，同时记录便携式碳排放分析仪的测量开始及结束时间。断开气路
连接，使便携式碳排放分析仪回零，然后重复上述步骤，测量6 次。
6.3.1.2 从便携式碳排放分析仪开始记录数据起，同时记录系统在每个测量时间段内至少5 个数据，
取平均值作为该时间段系统的测量值。
6.3.1.3 示值误差
对于250 μmol/mol 及以下浓度范围的温室气体，按公式（9）进行计算示值误差；
对于250 μmol/mol 以上浓度范围的温室气体及氧浓度，按公式（10）进行计算示值误差。
..........................（9）
×100%..........................（10）
Δi ,gas = ci ,gas csi,gas...........................（11）
式中：
Δ gas——250 μmol/mol 及以下浓度范围的温室气体的示值误差，μmol/mol；
Δgas——250 μmol/mol 以上浓度范围的温室气体及氧浓度的示值误差，%；
csi,gas ——第i 次便携式碳排放分析仪测量的气态污染物及氧浓度，
ci ,gas ——第i 次系统测定的气态污染物及氧浓度，i=1~6，μmol/mol 或%；
Δi ,gas ——第i 次测量系统与便携式碳排放分析仪测量的气态污染物及氧浓度差值， i=1~6，
μmol/mol 或%；
6.3.1.4 重复性
对于250 μmol/mol 及以下浓度范围的气态污染物示值误差的重复性可按公式（12）进行计算。
对于250 μmol/mol 以上浓度范围的气态污染物及氧浓度示值误差的重复性可按公式（13）进行
计算。
sgas = （12）
（13）
6.3.2 流速
6.3.2.1 将流速测量装置按照说明书的要求放置在现场操作平台，将皮托管放入系统测试断面，测量
T/JNM-0005-2024
6
断面的温室气体温度、静压和测量点位置的大气压力。
使用便携式碳排放分析仪分别在取样气路上添加冷凝除湿装置和不加冷凝除湿装置两种条件下
测量温室气体中含氧量，用测得的干、湿氧量计算温室气体湿度（参考附录C），将以上参数输入流
速测量装置，按照GB 16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》进行流
速Dsi 的测定（详见附录D），反复测量6 次，同时记录流速测量装置的开始和结束时间。
6.3.2.2 系统和流速测量装置同时进行流速的测量，在对应时间段内系统所测量的流速平均值，作为
系统测量值Di。
6.3.2.3 示值误差
按照公式（16）计算流速的示值误差ΔD。
×100%...........................（16）
式中：
ΔD ——流速的示值误差均值，%；
Dsi ——第i 次流速测量装置测量的气体流速，i=1~6，m/s；
Di ——第i 次系统测定的气体流速，i=1~6，m/s。
6.3.2.4 重复性
按公式（17）计算流速重复性sD。
（17）
式中：
sD ——流速示值误差的标准偏差，重复性，m/s；
ΔDi ——第i 次流速测量的示值误差。m/s；
ΔD ——流速的示值误差均值，%；
n——测量的次数，n=6。
6.3.5 温度
6.3.5.1 示值误差
将测温仪放入系统测试断面，与系统温度探头安装位置一致。系统和测温仪同时进行温室气体
温度的测量，同时读取6 组系统温度测量装置示值和测温仪测量的实际温度，按照公式（18）计算温
度的示值误差。
T/JNM-0005-2024
7
...........................（18）
式中：
ΔT ——系统温度测量装置的示值误差均值，℃;
Ti ——第i 组，系统温度测量装置显示的烟气温度，℃;
Tsi ——第i 组，测温仪测量的实际温度值，℃。
6.3.5.2 重复性
按公式（19）计算温度重复性sT。
（19）
式中：
sT ——温度示值误差的标准偏差，重复性，℃;
ΔTi ——第i 次温度测量的示值误差，℃;
ΔT ——系统温度测量装置的示值误差均值，℃;
n——测量的次数，n=6。
7 校准结果
校准结果应在校准证书上反映，校准证书应至少应包括以下信息：
a) 标题：“校准证书”；
b) 实验室名称和地址；
c) 进行校准的地点（如果与实验室校准的地址不同）；
d) 证书的唯一性标识（如编号），每页及总页数的标识；
e) 客户的名称和地址；
f) 被校对象的描述和明确标识；
g) 进行校准的日期；
h) 校准所依据的技术规范的标识，包括名称及代号；
i) 校准所用测量标准的溯源性及有效性说明；
j) 校准环境的描述；
k) 校准结果及其测量不确定度的说明；
l) 对校准规范的偏离的说明；
m) 校准证书或者校准报告签发人的签名、职务或等效标识；
n) 校准结果仅对被校对象有效的声明；
T/JNM-0005-2024
8
o) 未经实验室书面批准，不得部分复制证书的声明。
8 复校时间间隔
建议复校时间间隔不超过12 个月。
由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，因
此，送校单位可根据实际使用情况自主决定复校时间间隔。
T/JNM-0005-2024
9
附录A
(资料性附录)
湿度测量方法
A.1 仪器设备
便携式碳排放气体分析仪：冷凝除湿装置。
A.2 测试要求
用网格法：在取样气路上添加冷凝除湿装置和不加冷凝除湿装置两种条件下，测定温室气体中
的含氧量，并计算温室气体中的水分含量。
A.3 湿度测量步骤
a)将能够测定温室气体中含氧量的便携式碳排放气体分析仪按照说明书的要求放置在现场操作
平台，接通便携式碳排放气体分析仪各气路系统，启动便携式碳排放气体分析仪，进行预热，保证气
密性的前提下，将采样探头放入系统测试断面；
b)待到系统稳定运行后，用便携式碳排放气体分析仪网格法直接测量温室气体含氧量，各测点算
术平均值为湿烟气含氧量；
c)在取样气路上添加冷凝除湿装置，再次测量各网格测点的温室气体含氧量，各测点算术平均值
为干烟气含氧量；
d)使用测定烟气除湿前、除湿后氧含量来计算温室气体中的水分含量，按照公式（A.1）计算：
XSW = 1-...........................（A.1）
O2
式中：
XSW——温室气体中水分含量体积百分比，%；
XO2 ——湿温室气体中的含氧量，%；
' XO2 干温室气体中的含氧量，%。
e)对于温度低于100℃,湿度大于20%的温室气体，仍然可以按照GB 16157-1996 中湿度的测
定方法测定。
T/JNM-0005-2024
10
附录B
(资料性附录)
流速测量方法
B.1 仪器设备
便携式碳排放气体分析仪。
B.2 流速测量步骤
a)用便携式碳排放气体分析仪网格法测量气体温度和大气压，测量结果取平均值后输入温室气体
测试仪；
b)测量温室气体排气中的水分含量、计算温室气体密度，并将结果输入便携式碳排放气体分析仪；
c)向便携式碳排放气体分析仪中输入截面尺寸、测孔个数、单个测孔的测点个数，根据等面积采
样原则，仪器自动算出测点位置；
d)按便携式碳排放气体分析仪要求连接好采样仪器，采用网格法在各测孔、测点测量动压，得出
整个测量断面的平均流速；
f)相同测试条件下采样6 次。
T/JNM-0005-2024
11
附录C
（资料性附录）
碳排放在线监测系统的不确定度评定示例
C.1 概述
C.1.1 校准方法：按照本方法对仪器进行校准。
C.1.2 环境条件：符合本方法规定的环境条件。
C.1.3 测量标准：CO2 气体标准物质、CH4 气体标准物质、N2O 气体标准物质、氧气体标准物质，Urel≤2%
（k=2）。
C.1.4 被测对象：碳排放在线监测系统。
C.2 非工况下温室气体和含氧量浓度示值误差校准结果的不确定度评定
C.2.1 测量模型
Δi = ci -csi...........................（C.1）
式中：
Δi ——浓度示值误差，μmol/mol 或mg/m³;
ci ——被校系统第i 次测得的浓度，μmol/mol 或mg/m³;
csi ——通入气体标准物质的浓度，μmol/mol 或mg/m³。
C.2.2 不确定度来源分析
a）被校系统测量重复性引入的不确定度uArel；
b）气体标准物质引入的不确定度u 标rel；
c）动态稀释装置引入的不确定度u 配。
C.2.3 输入量标准不确定度分量评定
C.2.3.1 被校系统测量重复性引入的不确定度uArel
选择1 台常规水平的碳排放在线监测系统，按照C.1.1 校准方法的要求，分别对50%满量程的CO2、
CH4 和N2O 和氧气体标准物质进行测量，重复测量10 次。实际测量时，在重复条件下连续测量3 次，
以3 次测量的平均值作为测量结果。数据列表如下：
表C.1 使用标准气体动态稀释装置进行重复性测量结果μmol/mol
标气测量结果sr uA uArel
T/JNM-0005-2024
12
名称
及浓
度
1 2 3 4 5 6 7 8 9 10
CO2
251.1 252.3 252.6 251.0 250.2 252.2 250.7 250.6 253.5 251.7 251.6 1.1 0.5%
250
CH4
251.7 252.3 253.1 252.1 251.2 252.1 250.4 250.8 251.6 252.4 251.8 0.8 0.4%
250
N2O
252.6 251.5 252.6 251.2 251.0 250.2 253.2 250.5 252.6 253.1 251.9 1.1 0.5%
250
O2
10.44 10.41 10.35 10.39 10.48 10.52 10.54 10.50 10.44 10.38 10.45 0.07 0.7%
10.5%
C.2.3.2 气体标准物质引入的不确定度u 标
u 标由气体标准物质不确定度引入的，气体标准物质相对扩展不确定度为1%（k=2），则：urel 标
=1%/2=0.5%。
C.2.3.3 动态稀释装置引入的不确定度u 配
动态稀释装置流量装置不确定度为0.5%，包含因子k=2，则u 配=0.5%/2=0.25%。
C.2.4 合成标准不确定度
C.2.4.1 灵敏系数
...........................（C.2）
........................... （C.3）
C.2.4.2 标准不确定度汇总表
表C.2 标准不确定度汇总表
输入量的标准不确定度
分量ui
不确定度来源不确定度分量ci
输出量的标准不确
定度分量
ui (δ)= ci u (xi )
CO2
uArel
被校系统测量重复
性引入的不确定度
0.5%
1
0.5%
CH4 0.4% 0.4%
N2O 0.5% 0.5%
O2 0.7% 0.7%
CO2
u 标rel 气体标准物质引入
0.5%
-1
0.5%
CH4 0.5% 0.5%
T/JNM-0005-2024
13
N2O 的不确定度0.5% 0.5%
O2 0.5% 0.5%
CO2
u 配
动态稀释装置引入
的不确定度
0.25% 0.25%
CH4 0.25% 0.25%
N2O 0.25% 0.25%
O2 0.25% 0.25%
C.2.5 合成标准不确定度的计算
由于uA、u 标和u 配互不相关，因此：
（C.4）
则根据表C.2 可算得：
测量浓度为250μmol/mol 的CO2 的合成不确定度：uc1 =1.9 μmol/mol
测量浓度为250μmol/mol 的CH4 的合成不确定度：uc2 =1.8μmol/mol
测量浓度为250μmol/mol 的N2O 的合成不确定度：uc3=1.9 μmol/mol
测量浓度为12.5%的O2 的合成不确定度：uc4 =0.12%
C.2.6 扩展不确定度
根据Ui=kuci，取k=2，则
测量浓度为250μmol/mol 的CO2 的扩展不确定度：U1=3.8 μmol/mol，k=2
测量浓度为250μmol/mol 的CH4 的扩展不确定度：U2=3.6μmol/mol，k=2
测量浓度为250μmol/mol 的N2O 的扩展不确定度：U3=3.8 μmol/mol，k=2
测量浓度为12.5%的O2 的扩展不确定度：U4=0.3%，k=2。
