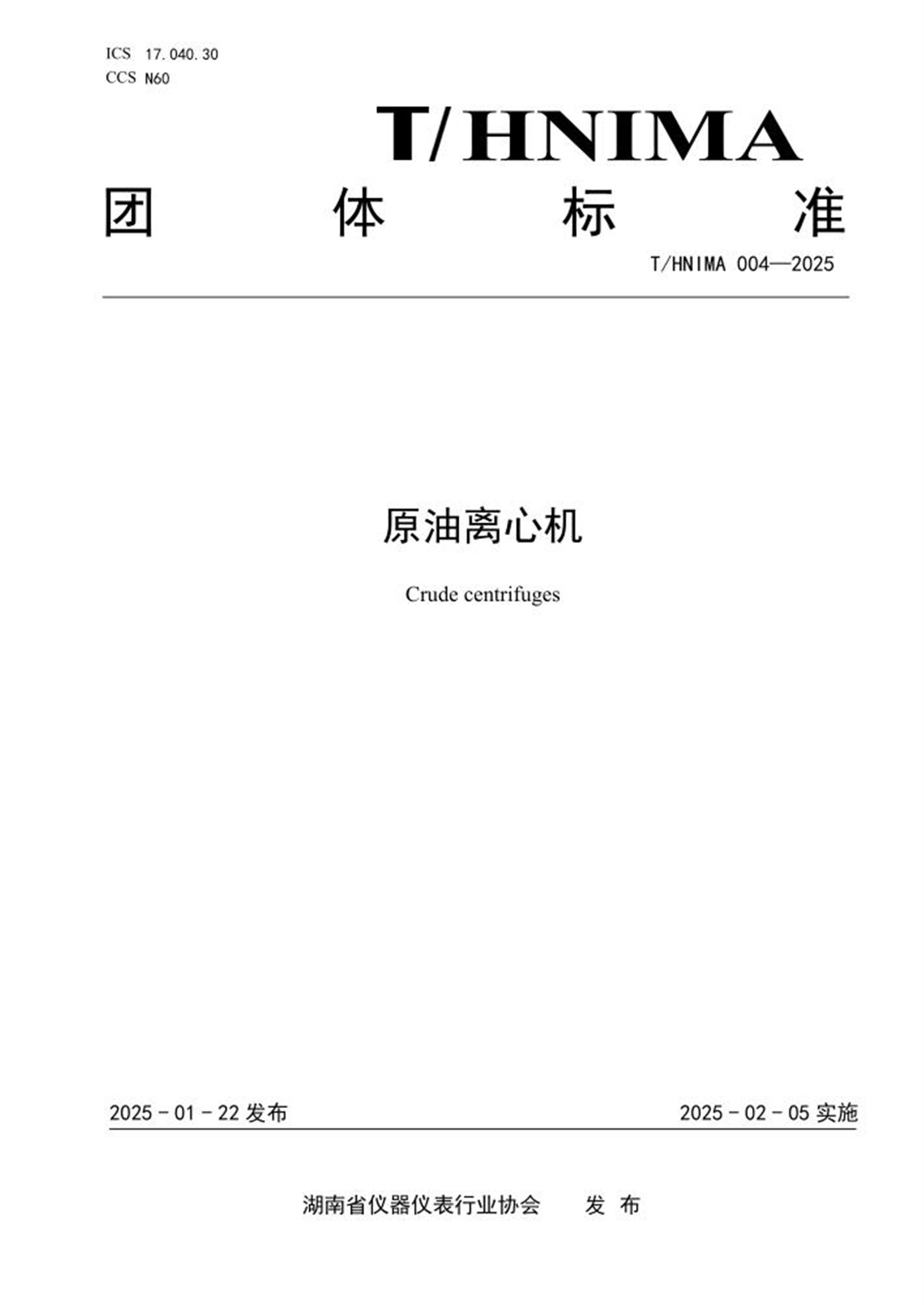

ICS 17.040.30
CCS N60
团体标准
T/HNIMA 004—2025
原油离心机
Crude centrifuges
2025-01-22发布2025-02-05实施
湖南省仪器仪表行业协会发布
目次
前言................................................................................ III
1 范围............................................................................... 1
2 规范性引用文件..................................................................... 1
3 术语和定义......................................................................... 1
4 产品分类........................................................................... 2 按结构分类..................................................................... 2
按现场防爆要求分类............................................................. 2
5 工作条件........................................................................... 2 环境条件....................................................................... 2
供电条件....................................................................... 2
6 技术要求........................................................................... 2 外观........................................................................... 2
结构........................................................................... 2
转速相对误差................................................................... 3
转速稳定度..................................................................... 3
噪声........................................................................... 3
升速时间、降速时间............................................................. 3
制热........................................................................... 3
防爆........................................................................... 3
安全........................................................................... 3
7 试验方法........................................................................... 4 主要试验仪器及设备............................................................. 4
试验条件....................................................................... 4
外观........................................................................... 4
结构........................................................................... 4
转速相对误差................................................................... 4
转速稳定度..................................................................... 5
噪声........................................................................... 5
升速时间、降速时间............................................................. 5
制热........................................................................... 6
防爆.......................................................................... 6
安全.......................................................................... 6
8 检验规则........................................................................... 7 检验分类....................................................................... 7
检验项目....................................................................... 7
出厂检验....................................................................... 7
型式检验....................................................................... 7
T/HNIMA 004—2025
II
9 标志............................................................................... 8 铭牌........................................................................... 8
警示标志....................................................................... 8
10 包装、运输及贮存.................................................................. 8 包装.......................................................................... 8
运输.......................................................................... 8
贮存.......................................................................... 8
参考文献.............................................................................. 9
T/HNIMA 004—2025
III
前言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由湖南赫西仪器装备有限公司提出。
本文件由湖南省仪器仪表标准化技术委员会（HUN/TC38）归口。
本文件起草单位：湖南赫西仪器装备有限公司、长沙英泰仪器有限公司，长沙矿山研究院有限责任公司、湖南湘仪实验室仪器开发有限公司、湖南德诺科学仪器有限公司、湖南省计量检测研究院、长沙欧伊尔实验设备有限公司、四川诚邦浩然测控技术股份有限公司、湖南迈克尔实验仪器有限公司、长沙平凡仪器仪表有限公司、岳阳市检验检测中心
本文件主要起草人：刘凯、李肇星、曾怀灵、朱宪宇、田健、李文丽、刘良江、熊婕、蒋笑林、周雄、陈庆雄、徐昌平、魏强、姚希华、申泽辰、程社林、王建辉、徐振轩、彭秀云、寻继勇、姚陆洋、喻昊泽、李前程、陈峥嵘
T/HNIMA 004—2025
1
原油离心机
1 范围
本文件给出了原油离心机的产品分类，规定了原油离心机的工作条件、结构、转速相对误差、转速稳定度、噪声、升降速时间、制热、防爆、安全以及检验规则、标志、包装、运输和贮存等要求，描述了相应的试验方法。
本文件适用于原油离心机的设计、生产及检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 191—2021 包装储运图示标志
GB 3836.1—2021 爆炸性环境第1部分：设备通用要求
GB 3836.15—2017 爆炸性环境第15部分：电气装置的设计、选型和安装
GB 3836.28—2021 爆炸性环境第28部分：爆炸性环境用非电气设备基本方法和要求
GB 3836.29—2021 爆炸性环境第29部分：爆炸性环境用非电气设备结构安全型“c”、控制点燃源型“b”、液浸型“k”
GB 4756 石油液体手工取样法
GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分；通用要求
GB 17248.2—2018 声学机器和设备发射的噪声在一个反射面上方可忽略环境修正的近似自由场测定工作位置和其他指定位置的发射声压级
SY/T 5317 石油液体管线自动取样法
3 术语和定义
下列术语和定义适用于本文件。
原油离心机 crude centrifuge
采用离心分离方法测定原油中水和沉淀物含量比例的仪器。
防爆原油离心机 explosion-proof crude centrifuge 满足防爆要求，能够在爆炸性环境（爆炸性气体环境、爆炸性粉尘环境）下安全运转的原油离心机。
注： 防爆是指电气设备、非电气设备采取措施，满足GB 3836系列标准要求，防止安全中所有的潜在点燃源成为有效点燃源，以防止爆炸性环境发生爆炸。
相对离心力 relative centrifugal force
在离心力场的作用下样品所受离心力相当于重力的倍数。
RCF=1.118×10-5×N2×R ······························································ (1)
T/HNIMA 004—2025
2
式中：RCF---------------相对离心力
N --------------- 转速，单位为转每分（r/min）
R-------------- 离心半径，单位为厘米（cm）
最大离心半径 maximum centrifugal radius
样品在离心机运行过程中与转轴轴线的最大距离。
4 产品分类按结构分类
——
台式原油离心机；
——
落地式原油离心机。
注
1：台式原油离心机指置于实验台（桌）面操作使用的原油离心机。
注
2：落地式原油离心机指置于地面操作使用的原油离心机。 按现场防爆要求分类
——
防爆原油离心机；
——
非防爆原油离心机。
5 工作条件环境条件
离心机应在以下环境条件下使用：
a) 温度为5 ℃～35 ℃；
b) 相对湿度不大于80 %；
c) 大气压强为86 kPa～106 kPa；
d) 无阳光直接照射或其他热源直接辐射；
e) 周围无强烈振动和气流存在。 供电条件
离心机供电电源应符合以下条件：
a) 额定电压交流220 V,允许偏离额定值的范围为±10%；
b) 额定频率50 Hz,允许偏离额定值的范围为±2%。
6 技术要求外观
6.1.1
表面应平整，文字和标识应清晰。
6.1.2
涂镀层应色泽均匀，无露底、脱皮、起泡、毛刺、斑痕及明显的划痕。 结构
6.2.1 机架
机架应满足运行安全需求。
6.2.2 机盖
机盖应起到安全防护的作用，并设置透明测速窗。
T/HNIMA 004—2025
3
6.2.3 旋转组件
6.2.3.1
转头及其附件应满足存放样品及自身离心力的要求。
6.2.3.2
承载样品的离心管应在转头中固定牢固，宜配备缓冲垫、缓冲圈等。
6.2.3.3
离心管应具有较强的抗腐蚀能力，容量可人工读取或机器读取。
6.2.4 密封
机盖与离心腔、离心腔与驱动系统之间均应设置密封装置。 转速相对误差
工作条件下，离心机所配置的任意一个转头以最大载荷和最高转速运行时，每次测得的转速与额定最高转速相对误差不应大于±1%。 转速稳定度
工作条件下，离心机所配置的任意一个转头以最大载荷和最高转速运行时，转速的不稳定度不应大于±1%。 噪声
工作条件下，在操作者（或观察者）位置和距离离心机表面1 m处的A计权声压级不应大于65 dB。 升速时间、降速时间
升速时间、降速时间应符合表1的要求。
表
1
升速时间／min
降速时间／min
≤4
≤5 制热
6.7.1 制热时间
环境温度在25 ℃±2 ℃的条件下，离心机不预热，当离心机所配置的任意一个转头以最大载荷和最高转速运行时，离心腔内温度从25 ℃升到80 ℃的制热时间不应大于30 min。
6.7.2 温度误差
环境温度在25 ℃±2 ℃的条件下，离心腔温度控制范围在50 ℃～80 ℃时，温度误差不应大于±5 ℃，离心机表面温度不应大于45℃。 防爆
防爆离心机应符合下列要求：
a) 防爆离心机的设计、选型和安装应满足GB 3836.15的规定，最高表面温度不应超过相应温度组别或粉尘设备保护级别要求；
b) 电气设备应符合 GB 3836系列标准要求对专用防爆型式的要求；
c) 防爆离心机的非电气部分应符合GB 3836.28、GB 3836.29的规定。 安全
6.9.1 电气安全
6.9.1.1 漏电流
起防电击作用的电气隔离应有良好的性能，以使流过它的电流应限制在下列范围内：
a) 外壳漏电流的容许限值在正常状态下为100 μA，单一故障状态下为500 μA；
b) 对地漏电流的容许限值在正常状态下为0.5 mA，单一故障状态下为3.5 mA。
T/HNIMA 004—2025
4
6.9.1.2 介电强度
介电强度应符合下列要求：
a) 电源L/N极和金属箔覆盖的易触及非金属操作面板之间，试验电压4000 V，持续时间1 min，不能被击穿；
b) 电源L/N极和已保护接地的可触及金属表面之间，试验电压1500 V，持续时间1 min，不能被击穿。
6.9.1.3 插头连接设备的保护连接阻抗
对于采用插头式连接的原油离心机，保护导体端子与规定要采用保护连接的每一个可触及零部件之间的阻抗不应大于0.1 Ω，电源线的阻抗不构成规定的保护连接阻抗的一部分。
6.9.2 机械安全
6.9.2.1 正常运行位移
在正常使用过程中，离心机相对于其安装位置不应有位移。
6.9.2.2 联锁保护
应有机盖自锁功能。机盖打开时，离心机不能运转；合上机盖，离心机运转时，机盖不能被打开；遇停电或故障状态时，应有开锁装置并只有使用工具才能打开机盖。
6.9.2.3 不平衡保护
应具有不平衡保护功能，当达到一定不平衡量时（不平衡量由生产商在技术文件中自行规定），应自动停机。
7 试验方法主要试验仪器及设备
主要试验仪器设备和要求如下：
a) 天平，检定分度值不高于0.1 g；
b) 转速表，准确度等级不低于0.5级；
c) 测温仪，最大允许误差为±0.5 ℃；
d) 电子秒表，最大允许误差为±1 s/d；
e) 声级计，性能级别为2级或更优。 试验条件
离心机的试验条件应满足下列要求：
a) 环境温度为25 ℃±2 ℃；
b) 相对湿度不大于80%；
c) 交流供电电源：
——
额定电压为220 V,允许偏离额定值的范围为±10%；
——
额定频率为50 Hz,允许偏离额定值的范围为±2%；
——
谐波失真小于5%。 外观
目视检查，应符合6.1的要求。 结构
目视检查，应符合6.2的要求。 转速相对误差
T/HNIMA 004—2025
5
将装至满载转头的离心机调至其转头对应的最高额定转速，达到最高额定转速稳定运行5 min。用
测速仪测量离心机的转速，每隔1 min测量1次，共测量5次，按公式（2）计算每一次的转速相对误差，
离心机所配置的全部转头其结果都应符合6.3的要求。
??? =
ni−nmax
nmax
× 100% ································································ (2)
式中：
δni——第i次转速相对偏差（％）；
ni——第i次转速的测得值，单位为转每分（r/min)；
nmax——最高额定转速，单位为转每分（r/min)；
i——测量序数，取值为1、2、3、4、5。
转速稳定度
将装至满载转头的离心机调至最高转速，稳定5 min，用测速仪测量转速，每1 min测量1次，共测
量5次，计算5次转速的算术平均值，依据7.5试验中测得的数据，按公式（3）计算测得的转速与平均转
速之差取最大值，离心机所配置的全部转头其结果都应符合6.4的要求。
??? =
|ni−n̅|
n̅
× 100% ·································································· (3)
式中：
δsi——第i次不稳定度(%)；
?̅——转速平均值，单位为转每分(r/min)；
ni——第i次转速测得值，单位为转每分(r/min)；
i ——测量序数，取值为1、2、3、4、5。
噪声
7.7.1 将离心机放置在坚硬且光滑的反射面（例如地板或测试台面）上，并按制造者规定的方式固定
或安装。墙壁、天花板和任何其他反射体与离心机表面之间的距离不应小于3 m。
7.7.2 传声器位置为操作者位置和/或距离心机外表面1.00 m、地面上方高度1.550 m±0.075 m 处，
测量时，声级计的传声器应指向离心机。
7.7.3 启动离心机前，在步骤b)所述位置上测量并记录背景噪声的A 计权声压级。
7.7.4 将离心机设置为产生最大噪声的工况，启动离心机，待达到设定转速1 min 后，在步骤b)所述
位置上测量并记录离心机工作时的A 计权声压级。
7.7.5 计算在每个传声器位置上测得的离心机工作时的A 计权声压级与背景噪声A 计权声压级之差。
如该差值小于6 dB，则测量结果无效；如大于15 dB，无需修正（即取背景噪声修正值K1＝0）；如在
6 dB～15 dB 之间，则按公式（4）计算各传声器位置的背景噪声修正值：
( L ) K − = − − 0.1
1 10lg 1 10………………………………………（4）
式中：
K1——背景噪声修正值，单位为分贝（dB）；
ΔL——离心机工作时的A 计权声压级与背景噪声A 计权声压级之差，单位为分贝（dB)。
7.7.6 由各传声器位置测得的离心机工作时的A 计权声压级减去相应的背景噪声修正值，即得到离心
机噪声在各传声器位置的A 计权发射声压级。取其中最大者为离心机噪声的A 计权发射声压级的报告
值。
7.7.7 当测试地点的海拔高于500 m 时，应按GB 17248.2—2018 中5.5.2 描述的方法，将测得的离
心机噪声的A 计权发射声压级归一化至标准气象条件。
7.7.8 离心机配置规定的所有转头时，其噪声的A 计权发射声压级均应符合6.5 的要求。
升速时间、降速时间
7.8.1 装上被测转头，配置最大载荷。
T/HNIMA 004—2025
6
7.8.2
设置离心机最快升、降速档位及被测转头的最高转速。
7.8.3
启动离心机，测量被测转头从零升至最高转速时所需的时间，其结果符合表1的要求。
7.8.4
当被测转头在最高转速时，按下停止键，测量被测转头从最高转速降至零时所需的时间，其结果符合表1的要求。 制热
7.9.1 制热时间
测温仪的探头安装在离心腔内的温度传感器的距离小于10 mm处，装上被测转头，配置最大载荷，调至该转头的最高转速，温度设置为25 ℃，启动离心机，当达到设置最高转速、温度时并稳定10 min后，将温度设置为80 ℃,同时计时，计算测量离心腔温度升到80 ℃的时间，其结果应符合6.7.1的要求。
7.9.2 温度误差
测温仪的探头安装在离心腔内的温度传感器的距离小于10 mm处，装上被测转头，配置最大载荷，调至该转头的最高转速，分别设置离心腔温度为50 ℃，65 ℃，80 ℃,在每个设置条件下，当温度显示读数分别达到设置值，运行5 min后开始读数，在30 min内平均采集不少于10个点，计算读取值的平均值与设定值的差，其结果应符合6.7.2的要求。 防爆
7.10.1
防爆离心机的表面温度按GB 3836.1—2021中26.5.1.3描述的方法测定，应符合6.8 a)的要求。
7.10.2
防爆离心机电气设备按GB 3836系列标准描述的方法进行试验和验证，应符合6.8 b)的要求。
7.10.3
防爆离心机的非电气部分按GB 3836.28—2021中第8章、GB 3836.29—2021中第8章描述的方法进行试验和验证，应符合6.8 c)的要求。 安全
7.11.1 电气安全
7.11.1.1 漏电流
按GB 4793.1—2007中6.3描述的方法进行试验。
7.11.1.2 介电强度
按GB 4793.1—2007中6.8描述的方法进行试验。
7.11.1.3 插头连接设备的保护连接阻抗
按GB 4793.1—2007中6.5.2.4、6.5.2.5描述的方法进行试验。
7.11.2 机械安全
7.11.2.1 正常运行位移
在离心机安装位置，用笔沿离心机底部划直线；转子装载75%额定容量的自来水，启动离心机运行至当前转子的最高转速，目测离心机及转头外观应符合6.9.2.1要求。
7.11.2.2 联锁保护
开启离心机机盖，启动离心机，检查电机是否运转；合上机盖，启动离心机后，检查机盖能否打开。断开电源，使用工具，检查开锁装置能否开锁。结果应符合6.9.2.2的要求。
7.11.2.3 不平衡保护
模拟不平衡，检测不平衡装置是否有效，其结果应符合6.9.2.3的要求。
T/HNIMA 004—2025
7
8 检验规则检验分类
检验分为：
a) 出厂检验；
b) 型式检验。 检验项目
出厂检验、型式检验的项目、要求及试验方法的条款号见表2。
表
2
序号
检验项目
要求的条款号
试验方法的条款号
出厂检验
型式检验
1
外观
6.1
7.3
●
●
2
结构
6.2
7.4
-
●
3
转速相对误差
6.3
7.5
●
●
4
转速稳定度
6.4
7.6
-
●
5
噪声
6.5
7.7
●
●
6
升速时间、降速时间
6.6
7.8
●
●
7
制热时间
6.7.1
7.9.1
●
●
8
温度误差
6.7.2
7.9.2
●
●
9
防爆a
6.8
7.10
-
●
9
漏电流
6.9.1.1
7.11.1.1
●
●
10
介电强度
6.9.1.2
7.11.1.2
●
●
11
插头连接设备的保护连接阻抗
6.9.1.3
7.11.1.3
●
●
12
机械安全
6.9.2
7.11.2
-
●
注：符号“●”表示为检验的项目；符号“-”表示为不检验的项目。
a）防爆离心机型式检验时，才有防爆检验项目。 出厂检验
出厂检验由制造商质量检验部门进行逐台检验，所有出厂检验项目均合格则判定该单位产品合格，对检验合格的离心机应出具质量合格证明文件。 型式检验
8.4.1
离心机的型式检验的样本为1台,检验项目见表2,所有项目应符合第6章的要求。
8.4.2
型式检验可由制造厂质量检验部门执行,也可委托质量检验技术机构执行（防爆离心机应委托具体国家授权的检验机构进行防爆项目检验），应出具型式检验报告。
8.4.3
具有以下情形之一，应进行型式检验：
a)
新产品设计定型或生产定型时；
b)
老产品转厂生产时；
c)
产品的设计结构，工艺、材料有较大变动且有可能影响产品性能时；
d)
国家质量监督机构要求时。
T/HNIMA 004—2025
8
9 标志铭牌
9.1.1
铭牌字迹应清晰耐久，固定牢靠。
9.1.2
铭牌上至少应有下列内容：
a)
制造商名称、型号；
b)
产品名称、型号；
c)
额定最高转速；
d)
最大容量；
e)
电源额定电压、额定频率；
f)
额定功率；
g)
出厂编号；
h)
生产日期；
i)
其他内容详见说明书。（应包括在明显位置标明转子最大半径等） 警示标志
为消除产品使用风险，应在显著位置设置警示标志。
10 包装、运输及贮存包装
10.1.1
包装箱的标志应符合GB 191-2021的规定。
10.1.2
包装箱应牢固可靠。
10.1.3
包装箱应防雨淋、防潮气聚集。
10.1.4
附件及技术文件应紧固在包装箱内，随同离心机提供的主要文件资料包括：
a)
产品合格证明书；
b)
产品使用说明书；
c)
保修单；
d)
装箱清单。 运输
离心机在包装完整的条件下﹐允许用一般交通工具运输。在运输过程中应防止剧烈振动、雨淋与曝晒。 贮存
10.3.1
包装完备的离心机应贮存在温度0 ℃～40 ℃,相对湿度不大于80%,通风良好, 无腐蚀性气体及化学药品的库房内。
10.3.2
贮存时间超过一年，出厂前应重新进行出厂检验，合格后方可出厂。
T/HNIMA 004—2025
9
参考文献
[1] GB 3836.2—2021 爆炸性环境第2部分：由隔爆外壳“d”保护的设备
[2] GB 3836.3—2021 爆炸性环境第3部分：由增安型“e”保护的设备
[3] GB 3836.4—2021 爆炸性环境第4部分：由本质安全型“i”保护的设备
[4] GB 3836.5—2021 爆炸性环境第5部分：由正压外壳“P”保护的设备
[5] GB 3836.6—2017 爆炸性环境第6部分：由液浸型o保护的设备
[6] GB 3836.7—2017 爆炸性环境第7部分：由充砂型q保护的设备
[7] GB 3836.8—2021 爆炸性环境第8部分：由“n”型保护的设备
[8] GB 3836.9—2021 爆炸性环境第9部分：由浇封型“m”保护的设备
[9] GB 6533—2012 原油中水和沉淀物的测定离心法
