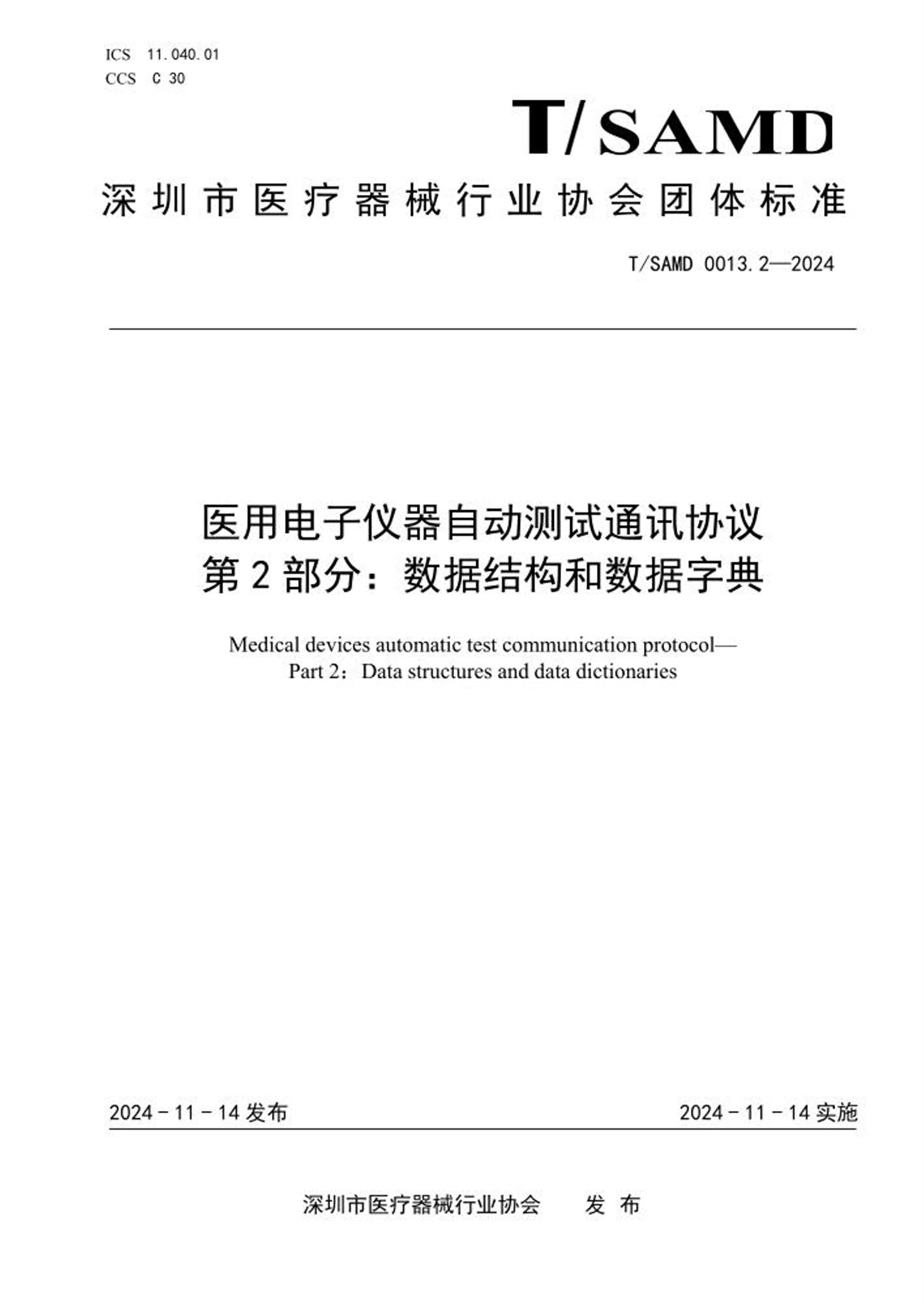

ICS 11.040.01
CCS C 30
深圳市医疗器械行业协会团体标准
T/SAMD 0013.2—2024
医用电子仪器自动测试通讯协议第2 部分：数据结构和数据字典
Medical devices automatic test communication protocol—Part 2：Data structures and data dictionaries
2024-11-14 发布2024-11-14 实施
深圳市医疗器械行业协会发布
目次
前言.................................................................................. II
1 范围................................................................................. 1
2 规范性引用文件....................................................................... 1
3 术语和定义........................................................................... 1
4 数据结构............................................................................. 2
5 数据字典............................................................................. 6
附录A（资料性）传输数据分类............................................................7
附录B（资料性）完整传输数据参数键值对（Key-Value）定义................................. 8
T/SAMD 0013.2—2024
II
前言
《医用电子仪器自动测试通讯协议》系列团体标准分为以下几个部分：
——第1部分：通用架构
——第2部分：数据结构和数据字典
——第3部分：常用指令集
——第4部分：符合性声明
——第5部分：符合性验证规则和方法
——第6部分：自动测试应用指南
——第7部分：设备接入和数字网关
——第8部分：网络安全应用指南
……
本部分为标准的第2部分，数据结构和数据字典。
本文件参照GB 1.1—2020 《标准化工作导则第1 部分：标准化文件的结构和起草规则》的规
定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由深圳市计量质量检测研究院提出。
本文件由深圳市医疗器械行业协会归口。
本标准起草单位：深圳市计量质量检测研究院、深圳市药品检验研究院（深圳市医疗器械检测中心）、
深圳市医疗器械行业协会、深圳市迈瑞生物医疗电子股份有限公司。
本标准主要起草人：张若圣、袁秋、卢瑞祥、张晓华、杨太康、马吉喆、邵凌云、张亮、王文丹、
陈成新、陈春芳、张珊珊、侯建勋、杨涵、徐涛。
T/SMAD 0013.2-2024
1
医用电子仪器自动测试通讯协议
第2 部分：数据结构和数据字典
1 范围
医用电子仪器自动测试通讯协议（简称MDAT协议）系列标准是以TCP/IP协议之上的OSI模型第七
层应用层报文传输协议为基础，专门针对医用电子仪器自动测试而规定的通讯协议。本部分为该系列标
准的第2部分，本部分规定了医用电子仪器自动测试通讯协议中的数据类型、数据格式及数据结构的定
义。
本部分适用于医用电子仪器与检测设备之间通信的数据结构及数据字典的定义，医用电子仪器之间
的数据结构和数据字典的定义可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5271.1 信息技术词汇
GB/Z 41820-2022 公众电信网远程医疗系统技术要求
T/SAMD 0013.1-2024 医用电子仪器自动测试通讯协议第1部分：通用架构
3 术语和定义
GB 5271.1、GB/Z 41820-2022、T/SAMD 0013.1-2024中界定的以及下列术语和定义适用于本文件。
3.1
医用电子仪器medical electronic device
医用电子仪器是一类用于医疗用途的电子仪器设备的总称。本标准所涉及的医用电子仪器，专指具
有网络通讯功能的医用电子仪器。
3.2
检测设备detection equipment
检测设备是实现某个产品检验检测功能的仪器设备，本标准中的检测设备，专指可通过网络通讯的
方式，与医用电子仪器进行通讯，完成对医用电子仪器的某个检测项目的自动检测的网络化自动检测设
备。
3.3
控制命令control command
控制命令是检测设备向医用电子仪器发送的一系列指令，实现对医用电子仪器的远程控制，触发医
用电子仪器执行特定的操作，如返回当前监测到的生理参数、设备状态和报警信息等信息，执行自检程
序或调整设备参数等。
3.4
T/SAMD 0013.2—2024
2
传输数据包transmission data packet
传输数据包是通用数据包的一个特定类型，用于传输医用电子仪器的实时状态、报警和监测参数等
信息。数据基于Key-Value存储方式，并通过TCP传输。
3.5
控制命令包control command packet
控制命令包是通用数据包的一个特定类型，用于发送对医用电子仪器的控制命令。它支持请求、应
答和无法处理请求的应答类型，并通过TCP传输。
3.6
数据结构data structure
数据结构是指一种组织和存储数据的方式，使得数据可以有效地被访问和修改。在医用电子仪器自
动测试通讯协议中，数据结构用于定义设备之间通信的数据格式，包括数据包的组成部分和其组织形式。
3.7
字段field
字段是数据结构中的基本单元，代表数据包中的一个具体数据项。每个字段通常由一个键值对
（Key-Value）组成，其中键（Key）标识数据项的类型，值（Value）包含数据项的具体内容。在医用
电子仪器自动测试通讯协议中，字段用于描述数据包中的具体数据内容，如设备ID、时间戳、参数值
等。
4 数据结构
4.1 基础数据帧结构
图1 通用数据包帧结构
基础帧结构是遵循特定结构的标准化数据传输单元，用于在医用电子仪器的自动测试通讯协议中封
装和传输信息，以后的扩展包结构应当满足此基础结构，其数据帧结构如下：
头标示信息(4 bytes)：固定值MATP 用于标识数据包的开始。
协议版本信息(1 byte)：协议版本号，当前版本为0x01。
协议类型信息(1 byte)：协议类型，当前版本为0x01。
数据包的长度(2 bytes)：定义实际的数据长度。
……此处是数据包的具体结构，如传输数据包或控制命令包等，见本文件具体章节内容。
数据包校验(2 bytes)：循环冗余校验码，用于错误检测。
基础数据帧结构中各个字段的含义及其属性如下：
1）MATP：
类型：字符串
长度：8字节
T/SMAD 0013.2-2024
3
描述：固定值，用于标识数据包的开始，值为MATP。
2）协议版本信息：
类型：无符号整数(UINT8)
长度：1字节
描述：表示协议的版本号，当前版本为0x01。
3）协议类型信息：
类型：无符号整数(UINT8)
长度：1字节
描述：标识协议的类型，当前版本为0x01。
4）数据包长度：
类型：无符号整数(UINT16)
长度：2字节
描述：定义数据包中数据部分的实际长度。
5）数据包校验：
类型：无符号整数(UINT16)
长度：2字节
描述：用于错误检测的循环冗余校验码（CRC）。
4.2 传输数据包数据结构
图2 传输数据包帧结构
传输数据包协议用于发送医用电子仪器的实时状态，报警，监测参数等信息至检测设备，数据是基
于Key-Value的存储方式，其数据帧结构如下：
——数据包类型(4 bytes)：数据包分类，传输数据包为RLDT。
——传输数据包类型(2 bytes)：传输数据包类型，用于区分数据类型。
——设备时间(8 bytes)：参数或报警发生的时间，以UNIX时间戳格式存储。
——设备传输数据包内容(可自由扩展，Key-value + Data 或wstring)：Key-value + Data格式时：
包含两个字节的开始标志##，和两个字节的结束标志##，设备传输数据包将数据定义为Key-Value的集
合，将数据打包成一个DataBlock，每个传输数据包可由若干个DataBlock组成，每个DataBlock长度为十
二个字节，其中前四个字节为数据类别（具体内容参见附录B），后八个字节为传输数据（使用双精度
浮点数，即使是布尔值，也需要扩展至八个字节长度）。为节约数据量，在传输数据的传输过程中，每
个DataBlock均仅传输数据值，数据类别及单位均由客户端解析DataBlock后自动生成。Wstring格式时：
不设置具体字节长度，但是仅可包含一个数据。
传输数据包的字段主要用于传输医用电子仪器的实时状态和测量数据，各字段的含义及属性如下：
1）数据包类型：
T/SAMD 0013.2—2024
4
类型：字符串
长度：4字节
描述：数据包分类，传输数据包为RLDT。
2）数据包类型：
类型：无符号整数(UINT16)
长度：2字节
描述：每发送一个传输数据包，计数器增加1，确保数据包的唯一性。
3）设备时间：
类型：无符号整数(UINT64)
长度：8字节
描述：以UNIX时间戳格式表示的时间，记录设备状态的发生时间。
4）传输数据字段，是Key-Value的集合，将数据按类型组织，一种类型的数据定义为一个数据块，
以下为传输数据字段数据块的示例：
a) ECG_HR：
Key值：0X00010001
类型：无符号整数(UINT32)
单位：BPM
描述：心率测量值。
b) SPO2_SPO2：
Key值：0X00030001
类型：无符号整数(UINT32)
单位：%
描述：血氧饱和度测量值。
c) NIBP_SYS：
Key值：0X00040001
类型：无符号整数(UINT32)
单位：毫米汞柱(MMHG)
描述：无创血压测量的收缩压值。
传输数据包数据块的赋值示例：
——Key: ECG_HR (值: 1, 单位: BPM, 描述: 心率)
——Key: SPO2_SPO2 (值: 16, 单位: %, 描述: 血氧饱和度)
——Key: NIBP_SYS (值: 23, 单位: MMHG, 描述: 收缩压)
4.3 控制命令包数据结构
T/SMAD 0013.2-2024
5
图3 控制命令包帧结构
控制命令包协议用于检测设备向医用电子仪器发送的控制命令，其数据帧结构如下：
——数据包类型(4 bytes)：数据包分类，控制命令包为CTCM。
——控制命令包类型信息(1 byte)：Type代表message的传输类型，占1个Byte。
控制命令数据包括：
——控制命令ID (4 Bytes)：用于区分不同的控制命令。
——控制命令版本信息(1 Byte)：当前为0x01，保留以后扩展使用。
——控制命令参数数据：包括参数ID (2 Bytes)、参数值数据类型(1Byte)、参数值（字节数可变），
其中参数ID用于定义具体参数，同一个控制命令下，不可以有相同的参数ID。如控制命令不含参，统
一参数ID为0XFFFF。
控制命令包各字段的含义及属性如下：
1）数据包类型：
类型：字符串
长度：4字节
描述：数据包分类，控制命令包为CTCM。
2）控制命令包类型信息：
类型：无符号整数(UINT8)
长度：1字节
描述：标识控制命令的传输类型。
控制命令类型的数值定义为：
无效(0x00)
请求(0x01)：控制命令请求，需要应答。
请求应答(0x02)：控制命令请求的应答，seq id要求请求的Request的一样。
无法处理请求(0x03)：控制命令请求的应答，无法处理时应答这个class，seq id要求请求的Request
的一样。
3）控制命令ID：
类型：无符号整数(UINT32)
长度：4字节
描述：用于标识不同的控制命令。
4）控制命令版本信息：
类型：无符号整数(UINT8)
长度：1字节
T/SAMD 0013.2—2024
6
描述：当前设定为0x01，为将来的扩展预留。
5）控制命令参数数据：
a) 参数ID：
类型：无符号整数(UINT16)
长度：2字节
描述：用于标识具体的控制命令参数。
b) 数据类型：
类型：无符号整数(UINT8)
长度：1字节
描述：定义参数的数据类型，例如DATATYPE_UINT8 (1) 表示无符号8位整数。
数据类型如下所示：
数据类型类型值
DATATYPE_UINT8 0X01
DATATYPE_UINT16 0X02
DATATYPE_INT16 0X03
DATATYPE_UINT32 0X04
DATATYPE_INT32 0X05
DATATYPE_INT64 0X06
DATATYPE_UINT64 0X07
DATATYPE_FLOAT 0X08
DATATYPE_DOUBLE 0X09
DATATYPE_CHAR 0X0A
DATATYPE_WCHAR 0X0B
DATATYPE_STRING 0X0C
…………
c) 参数值：
类型：可变
描述：根据数据类型定义的实际参数值。
5 数据字典
5.1 控制命令的具体定义
参见T/SAMD 0013.3-2024 医用电子仪器自动测试通讯协议第3部分：常用指令集。
5.2 传输数据分类及参数的具体数值定义
参见本文件附录A、附录B。
T/SMAD 0013.2-2024
7
附录A
（资料性）
传输数据分类
数据大类类型编码备注
字符串数据0X0000
用于在DataBlock 中标记此
后数据为纯字符串数据，纯
字符串数据在使用控制命令
请求时一次只可请求一个
ECG 数据0X0001
RESP 数据0X0002
SPO2 数据0X0003
NIBP 数据0X0004
IBP 数据0X0005
TEMP 数据0X0006
CO 数据0X0007 心排量（Cardiac Output，CO）
呼吸气体数据0X0008
ANES 麻醉数据0X0009
VENT 呼吸机数据0X000A
NMT 数据0X000B
………… 可自定义
技术报警0XFFFF 技术性报警，非生理报警
T/SAMD 0013.2—2024
8
附录B
（资料性）
完整传输数据参数键值对（Key-Value）定义
Value Key Unit 备注
Device Type 0X0000
0001
Device ID 0X0000
0002
Timestamp 0X0000
0003
Temperature 0X0000
0004
Department 0X0000
0005
Room 0X0000
0006
Bed 0X0000
0007
Status 0X0000
0008
表示客户端是否
成功建立连接。
ECG_HR 0X0001
0001 BPM
ECG_PVCS 0X0001
0002
ECG_ST_I 0X0001
0003 mV
ECG_ST_II 0X0001
0004 mV
ECG_ST_III 0X0001
0005 mV
ECG_ST_AVR 0X0001
0006 mV
ECG_ST_AVL 0X0001
0007 mV
ECG_ST_AVF 0X0001
0008 mV
ECG_ST_V1 0X0001
0009 mV
ECG_ST_V2 0X0001
000A mV
ECG_ST_V3 0X0001
000B mV
ECG_ST_V4 0X0001
000C mV
ECG_ST_V5 0X0001
000D mV
ECG_ST_V6 0X0001
000E mV
RESP_IMPED_RR 0X0002
0001 BPM 阻抗呼吸率
SPO2_SPO2 0X0003
0001 %
T/SMAD 0013.2-2024
9
Value Key Unit 备注
SPO2_PR 0X0003
0002 BPM 脉率
SPO2_DELTA_SPO2 0X0003
0003 % 双血氧差值,绝对
值
SPO2_PI 0X0003
0004 灌注指标
SPO2B_SPO2 0X0003
0005 %
SPO2B_PR 0X0003
0006 BPM 脉率
SPO2B_PI 0X0003
0007 灌注指标
NIBP_SYS 0X0004
0001 MMHG 收缩压
NIBP_MEAN 0X0004
0002 MMHG 平均压
NIBP_DIA 0X0004
0003 MMHG 舒张压
NIBP_CUFF 0X0004
0004 MMHG 实时袖带压
NIBP_PR 0X0004
0005 BPM 脉率
IBP_IBP1_SYS 0X0005
0001 MMHG IBP 未指定标名1
收缩压
IBP_IBP1_MEAN 0X0005
0002 MMHG IBP 未指定标名1
平均压
IBP_IBP1_DIA 0X0005
0003 MMHG IBP 未指定标名1
舒张压
IBP_IBP1_PR 0X0005
0004 BPM IBP 未指定标名1
脉率
IBP_IBP1_PPV 0X0005
0005 MMHG IBP 未指定标名1
脉压变异值
IBP_IBP2_SYS 0X0005
0006 MMHG IBP 未指定标名2
收缩压
IBP_IBP2_MEAN 0X0005
0007 MMHG IBP 未指定标名2
平均压
IBP_IBP2_DIA 0X0005
0008 MMHG IBP 未指定标名2
舒张压
IBP_IBP2_PR 0X0005
0009 BPM IBP 未指定标名2
脉率
IBP_IBP2_PPV 0X0005
000A MMHG IBP 未指定标名2
脉压变异值
IBP_IBP3_SYS 0X0005
000B MMHG IBP 未指定标名3
收缩压
IBP_IBP3_MEAN 0X0005
000C MMHG IBP 未指定标名3
平均压
IBP_IBP3_DIA 0X0005
000D MMHG IBP 未指定标名3
舒张压
T/SAMD 0013.2—2024
10
Value Key Unit 备注
IBP_IBP3_PR 0X0005
000E BPM IBP 未指定标名3
脉率
IBP_IBP3_PPV 0X0005
000F MMHG IBP 未指定标名3
脉压变异值
IBP_IBP4_SYS 0X0005
0010 MMHG IBP 未指定标名4
收缩压
IBP_IBP4_MEAN 0X0005
0011 MMHG IBP 未指定标名4
平均压
IBP_IBP4_DIA 0X0005
0012 MMHG IBP 未指定标名4
舒张压
IBP_IBP4_PR 0X0005
0013 BPM IBP 未指定标名4
脉率
IBP_IBP4_PPV 0X0005
0014 MMHG IBP 未指定标名4
脉压变异值
IBP_IBP5_SYS 0X0005
0015 MMHG IBP 未指定标名5
收缩压
IBP_IBP5_MEAN 0X0005
0016 MMHG IBP 未指定标名5
平均压
IBP_IBP5_DIA 0X0005
0017 MMHG IBP 未指定标名5
舒张压
IBP_IBP5_PR 0X0005
0018 BPM IBP 未指定标名5
脉率
IBP_IBP5_PPV 0X0005
0019 MMHG IBP 未指定标名5
脉压变异值
IBP_IBP6_SYS 0X0005
001A MMHG IBP 未指定标名6
收缩压
IBP_IBP6_MEAN 0X0005
001B MMHG IBP 未指定标名6
平均压
IBP_IBP6_DIA 0X0005
001C MMHG IBP 未指定标名6
舒张压
IBP_IBP6_PR 0X0005
001D BPM IBP 未指定标名6
脉率
IBP_IBP6_PPV 0X0005
001E MMHG IBP 未指定标名6
脉压变异值
IBP_IBP7_SYS 0X0005
001F MMHG IBP 未指定标名7
收缩压
IBP_IBP7_MEAN 0X0005
0020 MMHG IBP 未指定标名7
平均压
IBP_IBP7_DIA 0X0005
0021 MMHG IBP 未指定标名7
舒张压
IBP_IBP7_PR 0X0005
0022 BPM IBP 未指定标名7
脉率
IBP_IBP7_PPV 0X0005
0023 MMHG IBP 未指定标名7
脉压变异值
IBP_IBP8_SYS 0X0005
0024 MMHG IBP 未指定标名8
收缩压
IBP_IBP8_MEAN 0X0005 MMHG IBP 未指定标名8
T/SMAD 0013.2-2024
11
Value Key Unit 备注
0025 平均压
IBP_IBP8_DIA 0X0005
0026 MMHG IBP 未指定标名8
舒张压
IBP_IBP8_PR 0X0005
0027 BPM IBP 未指定标名8
脉率
IBP_IBP8_PPV 0X0005
0028 MMHG IBP 未指定标名8
脉压变异值
IBP_ART_SYS 0X0005
0029 MMHG 动脉压收缩压
IBP_ART_MEAN 0X0005
002A MMHG 动脉压平均压
IBP_ART_DIA 0X0005
002B MMHG 动脉压舒张压
IBP_ART_PR 0X0005
002C BPM 动脉压脉率
IBP_ART_PPV 0X0005
002D MMHG 动脉压脉压变
异值
IBP_ART2_SYS 0X0005
002E MMHG 动脉压2 收缩压
IBP_ART2_MEAN 0X0005
002F MMHG 动脉压2 平均压
IBP_ART2_DIA 0X0005
0030 MMHG 动脉压2 舒张压
IBP_ART2_PR 0X0005
0031 BPM 动脉压2 脉率
IBP_ART2_PPV 0X0005
0032 MMHG 动脉压2 脉压变
异值
IBP_PA_SYS 0X0005
0033 MMHG 肺动脉压收缩
压
IBP_PA_MEAN 0X0005
0034 MMHG 肺动脉压平均
压
IBP_PA_DIA 0X0005
0035 MMHG 肺动脉压舒张
压
IBP_PA_PR 0X0005
0036 BPM 肺动脉压脉率
IBP_PA_PPV 0X0005
0037 MMHG 肺动脉压脉压
变异值
IBP_AO_SYS 0X0005
0038 MMHG 主动脉压收缩
压
IBP_AO_MEAN 0X0005
0039 MMHG 主动脉压平均
压
IBP_AO_DIA 0X0005
003A MMHG 主动脉压舒张
压
IBP_AO_PR 0X0005
003B BPM 主动脉压脉率
IBP_AO_PPV 0X0005
003C MMHG 主动脉压脉压
变异值
IBP_UAP_SYS 0X0005 MMHG 脐动脉压收缩
T/SAMD 0013.2—2024
12
Value Key Unit 备注
003D 压
IBP_UAP_MEAN 0X0005
003E MMHG 脐动脉压平均
压
IBP_UAP_DIA 0X0005
003F MMHG 脐动脉压舒张
压
IBP_UAP_PR 0X0005
0040 BPM 脐动脉压脉率
IBP_UAP_PPV 0X0005
0041 MMHG 脐动脉压脉压
变异值
IBP_BAP_SYS 0X0005
0042 MMHG 肱动脉压收缩
压
IBP_BAP_MEAN 0X0005
0043 MMHG 肱动脉压平均
压
IBP_BAP_DIA 0X0005
0044 MMHG 肱动脉压舒张
压
IBP_BAP_PR 0X0005
0045 BPM 肱动脉压脉率
IBP_BAP_PPV 0X0005
0046 MMHG 肱动脉压脉压
变异值
IBP_FAP_SYS 0X0005
0047 MMHG 股动脉压收缩
压
IBP_FAP_MEAN 0X0005
0048 MMHG 股动脉压平均
压
IBP_FAP_DIA 0X0005
0049 MMHG 股动脉压舒张
压
IBP_FAP_PR 0X0005
004A BPM 股动脉压脉率
IBP_FAP_PPV 0X0005
004B MMHG 股动脉压脉压
变异值
IBP_CVP_SYS 0X0005
004C MMHG 中心静脉压收
缩压
IBP_CVP_MEAN 0X0005
004D MMHG 中心静脉压平
均压
IBP_CVP_DIA 0X0005
004E MMHG 中心静脉压舒
张压
IBP_CVP_PR 0X0005
004F BPM 中心静脉压脉
率
IBP_RAP_SYS 0X0005
0050 MMHG 右房压收缩压
IBP_RAP_MEAN 0X0005
0051 MMHG 右房压平均压
IBP_RAP_DIA 0X0005
0052 MMHG 右房压舒张压
IBP_RAP_PR 0X0005
0053 BPM 右房压脉率
IBP_RAP_PPV 0X0005
0054 MMHG 右房压脉压变
异值
IBP_LAP_SYS 0X0005
0055 MMHG 左房压收缩压
T/SMAD 0013.2-2024
13
Value Key Unit 备注
IBP_LAP_MEAN 0X0005
0056 MMHG 左房压平均压
IBP_LAP_DIA 0X0005
0057 MMHG 左房压舒张压
IBP_LAP_PR 0X0005
0058 BPM 左房压脉率
IBP_LAP_PPV 0X0005
0059 MMHG 左房压脉压变
异值
IBP_ICP_SYS 0X0005
005A MMHG 颅内压收缩压
IBP_ICP_MEAN 0X0005
005B MMHG 颅内压平均压
IBP_ICP_DIA 0X0005
005C MMHG 颅内压舒张压
IBP_ICP_PR 0X0005
005D BPM 颅内压脉率
IBP_UVP_SYS 0X0005
005E MMHG 脐静脉压收缩
压
IBP_UVP_MEAN 0X0005
005F MMHG 脐静脉压平均
压
IBP_UVP_DIA 0X0005
0060 MMHG 脐静脉压舒张
压
IBP_UVP_PR 0X0005
0061 BPM 脐静脉压脉率
IBP_LVP_SYS 0X0005
0062 MMHG 左心室压收缩
压
IBP_LVP_MEAN 0X0005
0063 MMHG 左心室压平均
压
IBP_LVP_DIA 0X0005
0064 MMHG 左心室压舒张
压
IBP_LVP_PR 0X0005
0065 BPM 左心室压脉率
IBP_LVP_PPV 0X0005
0066 MMHG 左心室压脉压
变异值
IBP_PART_SYS 0X0005
0067 MMHG PiCCO 的动脉压
收缩压
IBP_PART_MEAN 0X0005
0068 MMHG PiCCO 的动脉压
平均压
IBP_PART_DIA 0X0005
0069 MMHG PiCCO 的动脉压
舒张压
IBP_PART_PR 0X0005
006A BPM PiCCO 的动脉压
脉率
IBP_PART_PPV 0X0005
006B MMHG PiCCO 的动脉压
脉压变异值
IBP_PCVP_SYS 0X0005
006C MMHG PiCCO 的中心静
脉压收缩压
IBP_PCVP_MEAN 0X0005
006D MMHG PiCCO 的中心静
脉压平均压
T/SAMD 0013.2—2024
14
Value Key Unit 备注
IBP_PCVP_DIA 0X0005
006E MMHG PiCCO 的中心静
脉压舒张压
IBP_PCVP_PR 0X0005
006F BPM PiCCO 的中心静
脉压脉率
IBP_IAP_SYS 0X0005
0070 MMHG
IBP_IAP_MEAN 0X0005
0071 MMHG
IBP_IAP_DIA 0X0005
0072 MMHG
IBP_IAP_PR 0X0005
0073
IBP_IAP_PPV 0X0005
0074 MMHG
IBP_CEPP 0X0005
0075 MMHG
等同高端的CPP,
指的是ART 和
ICP 的平均压的
差值
IBP_APP 0X0005
0076 MMHG ART 和IAP 的平
均压的差值
IBP_MAP 0X0005
0077 MMHG
平均动脉压,来源
于ART 或者
ART2 的平均压
IBP_DAP 0X0005
0078 MMHG
舒张动脉压,来源
于ART 或者
ART2 的舒张压
IBP_PAWP 0X0005
0079 MMHG 确认后的PAWP
测量值
IBP_PAWP_REFERENCE_HR 0X0005
007A BPM PAWP 参考的HR
值
IBP_PAWP_REFERENCE_CCO 0X0005
007B L/min PAWP 参考的
CCO 值
IBP_PAWP_REFERENCE_CVP 0X0005
007C MMHG PAWP 参考的
CVP 值
IBP_MEASURE_PAWP 0X0005
007D MMHG 未经确认的
PAWP 测量值
TEMP_T1 0X0006
0001 F 通道1 体温
TEMP_T2 0X0006
0002 F 通道2 体温
TEMP_T3 0X0006
0003 F 通道3 体温
TEMP_TD 0X0006
0004 F
两个通道体温的
差值, 通道号由
TD_Source1 和2
来决定
TEMP_RAPID_TEMP 0X0006
0005 F 快速体温
(VS900)
CO_CO 0X0007 L/min 心排量
T/SMAD 0013.2-2024
15
Value Key Unit 备注
0001
CO_TI 0X0007
0002 F 注射液温度
CO_CI 0X0007
0003 L/min/m2 心排指数
CO_AVERAGE_TI 0X0007
0004
CO_AVERAGE_CO 0X0007
0005 L/min 接受的心排量平
均值
CO_AVERAGE_CI 0X0007
0006 L/min/m2 接受的心排指数
平均值
CO_TB 0X0007
0007 F 血温
CO_BSA 0X0007
0008 m2 BSA
CO2_RR 0X0008
0001 BPM CO2 呼吸率
CO2_ET 0X0008
0002 PERCENT 呼气末CO2 浓度
CO2_FI 0X0008
0003 PERCENT 吸入CO2 浓度
CO2_O2_ET 0X0008
0004 PERCENT 呼气末O2 浓度
CO2_O2_FI 0X0008
0005 PERCENT 吸入O2 浓度
CO2_ATMOSPHERIC_PRESSURE 0X0008
0006 MMHG
CO2 模块测量的
当前大气压,用于
界面参数显示,单
位转换使用
GAS_ATMOSPHERIC_PRESSURE 0X0008
0007 MMHG
GAS 模块测量的
当前大气压,用于
界面参数显示,单
位转换使用
GAS_N2O_ET 0X0008
0008 PERCENT 呼气末笑气浓
度
GAS_N2O_FI 0X0008
0009 PERCENT 吸入笑气浓度
GAS_AA1_ET 0X0008
000A PERCENT 呼气末未知麻
醉气体1 浓度
GAS_AA1_FI 0X0008
000B PERCENT 吸入未知麻醉
气体1 浓度
GAS_AA2_ET 0X0008
000C PERCENT 呼气末未知麻
醉气体2 浓度
GAS_AA2_FI 0X0008
000D PERCENT 吸入未知麻醉
气体2 浓度
GAS_HAL_ET 0X0008
000E PERCENT 呼气末氟烷浓
度
GAS_HAL_FI 0X0008
000F PERCENT 吸入氟烷浓度
T/SAMD 0013.2—2024
16
Value Key Unit 备注
GAS_ENF_ET 0X0008
0010 PERCENT 呼气末安氟醚
浓度
GAS_ENF_FI 0X0008
0011 PERCENT 吸入安氟醚浓
度
GAS_ISO_ET 0X0008
0012 PERCENT 呼气末异氟醚
浓度
GAS_ISO_FI 0X0008
0013 PERCENT 吸入异氟醚浓
度
GAS_SEV_ET 0X0008
0014 PERCENT 呼气末七氟醚
浓度
GAS_SEV_FI 0X0008
0015 PERCENT 吸入七氟醚浓
度
GAS_DES_ET 0X0008
0016 PERCENT 呼气末地氟醚
浓度
GAS_DES_FI 0X0008
0017 PERCENT 吸入地氟醚浓
度
GAS_RR 0X0008
0018 BPM GAS 呼吸率
GAS_MAC 0X0008
0019
麻醉指数, 使用
公式计算, 与5
种麻醉气体浓度
和年龄相关
GAS_CO2_ET 0X0008
001A PERCENT 呼气末CO2 浓
度
GAS_CO2_FI 0X0008
001B PERCENT 吸入CO2 浓度
GAS_O2_ET 0X0008
001C PERCENT 呼气末O2 浓度
GAS_O2_FI 0X0008
001D PERCENT 吸入O2 浓度
ANES_O2_PERCENT 0X0009
0001 % 氧气浓度
ANES_PEEP_M 0X0009
0002 cmH2O
呼气末正压,单位
有三种
mbar hPa, 注: 后
缀_M 表示本参
数是测量参数
ANES_PEEP_C 0X0009
0003 cmH2O
呼气末正压,单位
有三种
mbar hPa, 注: 后
缀_C 表示本参数
是控制参数( 发
送给下位机的参
数)
ANES_Ppeak 0X0009
0004 cmH2O
气道压峰值,单位
有三种
mbar hPa
ANES_Pplat 0X0009
0005 cmH2O 平台压,单位有三
种
T/SMAD 0013.2-2024
17
Value Key Unit 备注
mbar hPa
ANES_Pmean 0X0009
0006 cmH2O
平均气道压,单位
有三种
mbar hPa
ANES_Paw 0X0009
0007 cmH2O
气道压(press of
airway),单位有三
种
mbar hPa
ANES_VT 0X0009
0008 ml 潮气量
ANES_VTe 0X0009
0009 ml 呼气潮气量
ANES_VTi_M 0X0009
000A ml
吸气潮气量,注
后缀表示测量参
数
ANES_VTi_C 0X0009
000B ml
吸气潮气量,注
后缀表示控制参
数
ANES_MV 0X0009
000C L/min 分钟通气量
ANES_MVspn 0X0009
000D L/min 自主呼吸分钟通
气量
ANES_MVe 0X0009
000E L/min 呼气分钟通气量
ANES_MVi 0X0009
000F L/min 吸气分钟通气量
ANES_MVLEAK 0X0009
0010 L/min 吸气与呼气分钟
通气量差
ANES_f_M 0X0009
0011 bpm
呼吸频率,注
后缀表示测量参
数
ANES_f_C 0X0009
0012 bpm
呼吸频率,注
后缀表示控制参
数
ANES_fmand 0X0009
0013 bpm 机械通气呼吸率
ANES_ftot 0X0009
0014 bpm 呼吸率
ANES_fspn 0X0009
0015 bpm 自主呼吸频率
ANES_fSIMV 0X0009
0016 bpm 间歇性指令通气
呼吸频率
ANES_FreqMIN 0X0009
0017 L/min 最小呼吸频率
ANES_I_E_M 0X0009
0018
吸气与呼气时间
比, 注:后缀M 表
示测量参数
ANES_I_E_C 0X0009 吸气与呼气时间
T/SAMD 0013.2—2024
18
Value Key Unit 备注
0019 比, 注:后缀C 表
示控制参数
ANES_TIP_TI 0X0009
001A 吸气暂停百分比
ANES_Tslope 0X0009
001B S 压力上升时间
ANES_Tinsp 0X0009
001C S 吸气时间
ANES_Texp 0X0009
001D S 呼气时间
ANES_Trigger_Window 0X0009
001E % 触发窗
ANES_Plimit 0X0009
001F cmH2O
压力限制水平,单
位有三种
mbar hPa
ANES_Pinsp 0X0009
0020 cmH2O
压力控制水平,单
位有三种
mbar hPa
ANES_Psupp 0X0009
0021 cmH2O
压力支持水平,单
位有三种
mbar hPa
ANES_Pmax 0X0009
0022 cmH2O
吸气最大气道压
力,单位有三种
mbar hPa
ANES_P_Trigger 0X0009
0023 cmH2O
压力触发,单位有
三种
mbar hPa
ANES_F_Trigger 0X0009
0024 L/min 流速触发
ANES_Insp_Flow 0X0009
0025 L/min 吸气流速
ANES_Exp_Flow 0X0009
0026 L/min 呼气流速
ANES_Exp_PERCENT 0X0009
0027 % 吸气终止水平
ANES_Compl 0X0009
0028 ml/cmH2O
顺应性,单位
/cmH2O ml/hPa
ml/mbar
ANES_RAW 0X0009
0029 cmH2O/L/s
气道阻力,单位
/L/s hPa/L/s
mbar/L/s
ANES_Pmin 0X0009
002A cmH2O
最小气道压力,单
位有三种
mbar hPa
ANES_Paux_Min 0X0009
002B cmH2O
最小辅助压力,单
位有三种
mbar hPa
ANES_Paux_Peak 0X0009
002C cmH2O
辅助峰压,单位有
三种
mbar hPa
T/SMAD 0013.2-2024
19
Value Key Unit 备注
ANES_Paux_Mean 0X0009
002D cmH2O
辅助平均压,单位
有三种
mbar hPa
ANES_FRC 0X0009
002E ml 功能残气量
ANES_PEEPi 0X0009
002F cmH2O
intrinsic PEEP, 单
位有三种
mbar hPa
ANES_PEEPe 0X0009
0030 cmH2O
extrinsic PEEP,单
位有三种
mbar hPa
ANES_PEEPtot 0X0009
0031 cmH2O
总的PEEP
(intrinsic +
extrinsic),单位有
三种
mbar hPa
ANES_PEEPi_time 0X0009
0032 min
intrinsic PEEP
age (elapsed time
since last
maneuver)
ANES_P0_1 0X0009
0033 cmH2O
P0.1 airway
opening pressure
at 0.1 s (patient
effort)(0.1 秒口腔
闭合压), 单位有
三种
mbar hPa
ANES_P0_1_time 0X0009
0034 min
P0.1 age (elapsed
time since last
maneuver)
ANES_RRCO2 0X0009
0035 bpm CO2 呼吸频率
ANES_EtCO2_PERCENT 0X0009
0036 %
呼气末CO2,单位
有三种:% mmHg
kPa
ANES_EtCO2 0X0009
0037 mmhg
呼气末CO2,单位
有三种:% mmHg
kPa
ANES_FiCO2_PERCENT 0X0009
0038 %
吸入CO2 浓度,
单位有三种:%
mmHg kPa
ANES_FiCO2 0X0009
0039 mmhg
吸入CO2,单位有
三种:% mmHg
kPa
ANES_FiO2_PERCENT 0X0009
003A %
吸入O2 浓度,单
位有三种:%
mmHg kPa
ANES_FiO2 0X0009
003B mmhg 吸入O2,单位有
三种:% mmHg
T/SAMD 0013.2—2024
20
Value Key Unit 备注
kPa
ANES_EtO2_PERCENT 0X0009
003C %
呼气末O2 浓度,
单位有三种:%
mmHg kPa
ANES_EtO2 0X0009
003D mmhg
呼气末O2,单位
有三种:% mmHg
kPa
ANES_DELTA_O2_PERCENT 0X0009
003E %
Delta O2 (Insp.
O2 - Exp. O2)
Difference
between
inspiratory and
expiratory O2
ANES_DELTA_O2 0X0009
003F mmhg
Delta O2 (Insp.
O2 - Exp. O2)
Difference
between
inspiratory and
expiratory O2, 单
位有三种:%
mmHg kPa
ANES_Tapnea 0X0009
0040 s 窒息时间
ANES_FiN2O 0X0009
0041 % 吸入N2O
ANES_EtN2O 0X0009
0042 % 呼出N2O
ANES_FiDes 0X0009
0043 % 吸入Des
ANES_EtDes 0X0009
0044 % 呼出Des
ANES_FiSev 0X0009
0045 % 吸入Sev
ANES_EtSev 0X0009
0046 % 呼出Sev
ANES_FiEnf 0X0009
0047 % 吸入Enf
ANES_EtEnf 0X0009
0048 % 呼出Enf
ANES_FiIso 0X0009
0049 % 吸入Iso
ANES_EtIso 0X0009
004A % 呼出Iso
ANES_FiHal 0X0009
004B % 吸入Hal
ANES_EtHal 0X0009
004C % 呼出Hal
ANES_FiAA 0X0009
004D %
吸入AA,注
无实际意义,仅标
示当前无识别到
麻醉气体, 对02
模块,AA 以设置
T/SMAD 0013.2-2024
21
Value Key Unit 备注
为主,对03 模块
以模块识别为主
ANES_EtAA 0X0009
004E % 呼出AA
ANES_FiAA_2nd 0X0009
004F %
吸入AA,注:模块
可以同时识别两
道麻醉气体,这个
参数表示识别到
的浓度较小的那
种,同样AA 无实
际意义
ANES_EtAA_2nd 0X0009
0050 % 呼出AA
ANES_Insp_MAC 0X0009
0051 / 吸入MAC, 无单
位
ANES_Exp_MAC 0X0009
0052 / 呼出MAC, 无单
位
ANES_MAC 0X0009
0053 / MAC
ANES_ATMP 0X0009
0054 mmhg 大气压力
ANES_HALLev 0X0009
0055 ml
Consumption
Halothane
(Liquid)
ANES_ENFLev 0X0009
0056 ml
Consumption
Enflurane
(Liquid)
ANES_ISOLev 0X0009
0057 ml
Consumption
Isoflurane
(Liquid)
ANES_DESLev 0X0009
0058 ml
Consumption
Desflurane
(Liquid)
ANES_SEVLev 0X0009
0059 ml
Consumption
Sevoflurane
(Liquid)
ANES_VO2 0X0009
005A ml/min
patient oxygen
consumption
(VO2)
ANES_VO2_m2 0X0009
005B ml/min/m2
patient oxygen
consumption per
body surface area
(VO2/m2)
ANES_VO2_kg 0X0009
005C ml/min/kg
patient oxygen
consumption per
body weight
(VO2/kg)
ANES_VCO2 0X0009
005D ml/min
patient CO2
production
(VCO2)
T/SAMD 0013.2—2024
22
Value Key Unit 备注
ANES_EE 0X0009
005E kcal/day patient energy
expenditure (EE)
ANES_RQ 0X0009
005F / patient respiratory
quotient (RQ)
ANES_PO2 0X0009
0060 kPa oxygen supply
pressure
ANES_PN2O 0X0009
0061 kPa N2O supply
pressure
ANES_Pair 0X0009
0062 kPa air supply
pressure
ANES_O2_cyl_press 0X0009
0063 kPa oxygen cylinder
pressure
ANES_O2_cyl_press_2nd 0X0009
0064 kPa secondary oxygen
cylinder pressure
ANES_N2O_cyl_press 0X0009
0065 kPa N2O cylinder
pressure
ANES_air_cyl_press 0X0009
0066 kPa air cylinder
pressure
ANES_FG 0X0009
0067 ml/min 新鲜气体流量
ANES_N2O_Flow 0X0009
0068 L/min N2O 流量
ANES_Air_Flow 0X0009
0069 L/min Air 流量
ANES_O2_Flow 0X0009
006A L/min O2 流量
ANES_Des_flow 0X0009
006B ml/h Des 流速
ANES_Enf_flow 0X0009
006C ml/h Enf 流速
ANES_Iso_flow 0X0009
006D ml/h Iso 流速
ANES_Hal_flow 0X0009
006E ml/h Hal 流速
ANES_Sev_flow 0X0009
006F ml/h Sev 流速
ANES_IBW 0X0009
0070 kg ideal body weight
ANES_BSA 0X0009
0071 m2 BSA
ANES_BIS 0X0009
0072 / 双频指数,无单位
ANES_SQI 0X0009
0073 / 信号质量指数
ANES_SR 0X0009
0074 % 抑制比
ANES_EMG 0X0009
0075 dB 肌电活动
ANES_SEF 0X0009
0076 Hz 频谱边缘频率
ANES_TP 0X0009
0077 db 总功率
ANES_BC 0X0009 /min 每分钟爆发次数,
T/SMAD 0013.2-2024
23
Value Key Unit 备注
0078 用于Extend 型传
感器
ANES_SpO2 0X0009
0079 % Oxygen
Saturation
ANES_PR 0X0009
007A bpm Pulse Rate
(derived)
ANES_MV_C 0X0009
007B L/min
分钟通气量,注:
后缀C 表示控制
参数
ANES_RiseTime_PERCENT 0X0009
007C % 上升时间百分比
ANES_Tinsp_PERCENT 0X0009
007D % 吸气时间百分比
ANES_Tpause_PERCENT 0X0009
007E % 呼吸暂停时间百
分比
ANES_Tpause_SECOND 0X0009
007F S 呼吸暂停时间
ANES_PC_above_PEEP 0X0009
0080 cmH2O 高于PEEP 控制
压力
ANES_PS_above_PEEP 0X0009
0081 cmH2O 高于PEEP 支持
压力
ANES_TI_TTOT 0X0009
0082
吸气时间与总的
呼吸时间比值,注
麻醉呼吸集成文
档里面未找到这
个参数定义
ANES_F_Trigger_Maquet 0X0009
0083 L/min
流量触发灵敏度,
注麻醉呼吸集成
文档里面未找到
这个参数定义
ANES_O2_PERCENT_C 0X0009
0084 %
O2 百分比,注:后
缀C 表示控制参
数
VENT_O2_PERCENT 0X000A
0001 % 氧气浓度
VENT_PEEP_M 0X000A
0002 cmH2O
呼气末正压,单位
有三种
mbar hPa, 注: 后
缀_M 表示本参
数是测量参数
VENT_PEEP_C 0X000A
0003 cmH2O
呼气末正压,单位
有三种
mbar hPa, 注: 后
缀_C 表示本参数
是控制参数( 发
送给下位机的参
数)
T/SAMD 0013.2—2024
24
Value Key Unit 备注
VENT_Ppeak 0X000A
0004 cmH2O
气道压峰值,单位
有三种
mbar hPa
VENT_Pplat 0X000A
0005 cmH2O
平台压,单位有三
种
mbar hPa
VENT_Pmean 0X000A
0006 cmH2O
平均气道压,单位
有三种
mbar hPa
VENT_Paw 0X000A
0007 cmH2O
气道压(press of
airway),单位有三
种
mbar hPa
VENT_VT 0X000A
0008 ml 潮气量
VENT_VTe 0X000A
0009 ml 呼气潮气量
VENT_VTi 0X000A
000A ml 吸气潮气量
VENT_VT_kg 0X000A
000B ml/kg 按体重平均的潮
气量
VENT_VTe_spn 0X000A
000C ml
VENT_VTapnea 0X000A
000D ml Backup Tidal
Volume
VENT_MV 0X000A
000E L/min 分钟通气量
VENT_MVspn 0X000A
000F L/min 自主呼吸分钟通
气量
VENT_MVe 0X000A
0010 L/min 呼气分钟通气量
VENT_MVi 0X000A
0011 L/min 吸气分钟通气量
VENT_ftot 0X000A
0012 bpm 总呼吸率
VENT_fmand 0X000A
0013 bpm 机械通气呼吸率
VENT_fspn 0X000A
0014 bpm 自主呼吸频率
VENT_fapnea 0X000A
0015 bpm 窒息呼吸频率
VENT_fCMV 0X000A
0016 bpm CMV 呼吸率
VENT_fSIMV 0X000A
0017 bpm 间歇性指令通气
呼吸频率
VENT_f_C 0X000A
0018
VENT_I_E_M 0X000A
0019
吸气与呼气时间
比, 注:后缀M 表
示测量参数
VENT_I_E_C 0X000A 吸气与呼气时间
T/SMAD 0013.2-2024
25
Value Key Unit 备注
001A 比, 注:后缀C 表
示控制参数
VENT_fsigh 0X000A
001B bpm sigh rate
VENT_VTsigh 0X000A
001C bpm sigh tidal volume
VENT_int_PEEP 0X000A
001D cmH2O
intrinsic PEEP, 单
位有三种
mbar hPa
VENT_MVLEAK 0X000A
001E L/min 分钟泄漏量
VENT_Leak_Comp 0X000A
001F bpm leak
compensation
VENT_FiO2_PERCENT 0X000A
0020 %
吸入O2 浓度,单
位有三种:%
mmHg kPa
VENT_FiO2 0X000A
0021 mmhg
吸入O2,单位有
三种:% mmHg
kPa
VENT_EtO2_PERCENT 0X000A
0022 %
呼气末O2 浓度,
单位有三种:%
mmHg kPa
VENT_EtO2 0X000A
0023 mmhg
呼气末O2, 单位
有三种:% mmHg
kPa
VENT_DELTA_O2_PERCENT 0X000A
0024 %
Delta O2 (Insp.
O2 - Exp. O2)
Difference
between
inspiratory and
expiratory O2
VENT_DELTA_O2 0X000A
0025 mmhg
Delta O2 (Insp.
O2 - Exp. O2)
Difference
between
inspiratory and
expiratory O2, 单
位有三种:%
mmHg kPa
VENT_Rstat 0X000A
0026 cmH2O/l/s
static resistance,
单位有三种：
cmH2O/l/s,
hPa/l/s, mbar/l/s
VENT_Rdyn 0X000A
0027 cmH2O/l/s
dynamic
resistance, 单位
有三种：
cmH2O/l/s,
hPa/l/s, mbar/l/s
VENT_Cstat 0X000A
0028 ml/cmH2O 静态顺应性, 单
位有三种：
T/SAMD 0013.2—2024
26
Value Key Unit 备注
ml/cmH2O,
ml/hPa, ml/mbar
VENT_Cdyn 0X000A
0029 ml/cmH2O
动态顺应性, 单
位有三种：
ml/cmH2O,
ml/hPa, ml/mbar
VENT_RSBI 0X000A
002A 1/(min*l) 自主呼吸频率
VENT_WOB 0X000A
002B j/l 呼吸功
VENT_WOBimp 0X000A
002C j/min 病人呼吸功
VENT_O2_Flow 0X000A
002D l/min O2 流量
VENT_Air_Flow 0X000A
002E l/min Air 流量
VENT_Insp_Flow 0X000A
002F l/min 吸入流量
VENT_Exp_Flow 0X000A
0030 l/min 呼出流量
VENT_Base_Flow 0X000A
0031 l/min
A constant flow
of gas through the
patient circuit
during the latter
part of exhalation
during flow
triggering
VENT_Tsupp 0X000A
0032 s support time
VENT_F_Triger 0X000A
0033 l/min 流量触发
VENT_Trigger 0X000A
0034 % 吸气触发水平
VENT_P_Trigger 0X000A
0035 cmH2O
压力触发,单位有
三种： cmH2O,
mbar, hPa
VENT_Psupp 0X000A
0036 cmH2O
压力支持,单位有
三种
, mbar, hPa
VENT_Plimit 0X000A
0037 cmH2O
压力限制,单位有
三种
, mbar, hPa
VENT_Tplat 0X000A
0038 s 平台时间
VENT_Tinsp 0X000A
0039 s 吸气时间
VENT_Texp 0X000A
003A s 呼气时间
VENT_Pinsp 0X000A
003B cmH2O 吸气压力
VENT_Papnea 0X000A
003C cmH2O 窒息吸气压力,单
位有三种
T/SMAD 0013.2-2024
27
Value Key Unit 备注
, mbar, hPa
VENT_Pause 0X000A
003D s 暂停时间
VENT_Tpause 0X000A
003E % TPause
VENT_Trise 0X000A
003F s 压力上升时间
VENT_rise_Time_PERCENT 0X000A
0040 % 压力上升时间百
分比
VENT_Phigh 0X000A
0041 cmH2O 高压,单位有三种
, mbar, hPa
VENT_Plow 0X000A
0042 cmH2O 低压
VENT_Thigh 0X000A
0043 s 高压时间
VENT_Tlow 0X000A
0044 s 低压时间
VENT_Exp_PERCENT 0X000A
0045 % 呼气触发
VENT_Pmax 0X000A
0046 cmH2O
压力限制,单位有
三种
, mbar, hPa
VENT_PC_above_PEEP 0X000A
0047 cmH2O 高于PEEP 控制
压力
VENT_PS_above_PEEP 0X000A
0048 cmH2O 高于PEEP 支持
压力
VENT_PEEP_CPAP 0X000A
0049 cmH2O
PEEP/CPAP,单位
有三种
, mbar, hPa
VENT_Paux_Peak 0X000A
004A cmH2O
max positive
auxiliary
pressure, 单位有
三种
, mbar, hPa
VENT_Paux_Mean 0X000A
004B cmH2O
mean auxiliary
pressure, 单位有
三种
, mbar, hPa
VENT_Paux_Min 0X000A
004C cmH2O
minimum
auxiliary
pressure, 单位有
三种
, mbar, hPa
VENT_Base_Pressure 0X000A
004D cmH2O
base pressure, 单
位有三种
, mbar, hPa
VENT_Ri 0X000A
004E cmH2O/l/s
吸气阻力,单位有
三种
, mbar, hPa
T/SAMD 0013.2—2024
28
Value Key Unit 备注
VENT_Re 0X000A
004F cmH2O/l/s
呼气阻力,单位有
三种
, mbar, hPa
VENT_RCexp 0X000A
0050 s RCexp
VENT_RCinsp 0X000A
0051 s RCinsp
VENT_PTP 0X000A
0052 cmH2O.s PTP,单位有三种
.s, mbar.s, hPa.s
VENT_Pmin 0X000A
0053 cmH2O
最小气道压力,单
位有三种
, mbar, hPa
VENT_Vtrap 0X000A
0054 ml
Volume trapped
in the lung by
intrinsic PEEP,
and not exhaled
during subsequent
expiration
VENT_PO2 0X000A
0055 kPa Oxygen supply
pressure
VENT_Pair 0X000A
0056 kPa Air supply
pressure
VENT_O2_cyl 0X000A
0057 kPa oxygen cylinder
pressure
VENT_O2_cyl_2nd 0X000A
0058 kPa secondary oxygen
cylinder pressure
VENT_air_cyl 0X000A
0059 kPa air cylinder
pressure
VENT_FRC 0X000A
005A ml 功能残气量
VENT_T 0X000A
005B celsius
气体温度,单位有
二种
, fahrenheit
VENT_NIF 0X000A
005C cmH2O
最大吸气负压,单
位有三种
, mbar, hPa
VENT_P0_1 0X000A
005D cmH2O
0.1 秒口腔闭合
压,单位有三种
, mbar, hPa
VENT_PEEPi 0X000A
005E cmH2O
intrinsic PEEP, 单
位有三种
mbar hPa
VENT_PEEPe 0X000A
005F cmH2O
extrinsic PEEP,单
位有三种
mbar hPa
VENT_PEEPtot 0X000A
0060 cmH2O
总的PEEP
(intrinsic +
extrinsic),单位有
三种
mbar hPa
VENT_EtCO2_PERCENT 0X000A % 呼末CO2 浓度,
T/SMAD 0013.2-2024
29
Value Key Unit 备注
0061 单位有三种:%
mmHg kPa
VENT_EtCO2 0X000A
0062 mmHg
呼末CO2 浓度,
单位有三种:%
mmHg kPa
VENT_FiCO2_PERCENT 0X000A
0063 %
吸末CO2 浓度,
单位有三种:%
mmHg kPa
VENT_FiCO2 0X000A
0064 mmHg
吸末CO2 浓度,
单位有三种:%
mmHg kPa
VENT_RRCO2 0X000A
0065 BPM
气道呼吸率, 和
CO 模块、AG 模
块的气道呼吸率
构成Resp 的多个
来源
VENT_Flow 0X000A
0066 l/min 吸气流速
VENT_Peak_Flow 0X000A
0067 l/min 峰流速
VENT_Ext_Flow 0X000A
0068 l/min external flow
VENT_TApnea 0X000A
0069 s 窒息时间
VENT_IBW 0X000A
006A kg 理想体重
VENT_Ti_max 0X000A
006B s
Maximum
inspiratory time.
Applies to
spontaneous
breaths in infant
and pediatric
modes plus NIV
VENT_Tip 0X000A
006C s
Inspiratory pause
or plateau, in
seconds
VENT_TRC 0X000A
006D n/a Tube resistance
compensation
VENT_ASB_ramp 0X000A
006E s ASB ramp
VENT_Ramp 0X000A
006F ms ramp
VENT_PASB 0X000A
0070 cmH2O
Assisted
Spontaneous
Breathing,单位有
三种
mbar hPa
VENT_FlowAssist 0X000A
0071 cmH2O.s/l
流量辅助,单位有
三种
.s/l mbar.s/l
T/SAMD 0013.2—2024
30
Value Key Unit 备注
hPa.s/l
VENT_Vol_Assist 0X000A
0072 cmH2O/l
Volume assistant,
单位有三种
/l mbar/l hPa/l
VENT_Tdisconnect 0X000A
0073 s Tdisconnected
VENT_FlowAcc 0X000A
0074 cmH2O/s
流量加速,单位有
三种
/s mbar/s hPa/s
VENT_PERCENT_MinVol 0X000A
0075 %
Percentage of
minute volume to
be delivered;
regarded as the
intended support
level of
ventilation
VENT_Vds 0X000A
0076 ml 死腔容积
VENT_EE 0X000A
0077 kcal/day Patient energy
expenditure
VENT_RQ 0X000A
0078 n/a
Patient
respiratory
quotient
VENT_VO2 0X000A
0079 ml/min Patient oxygen
consumption
VENT_VCO2 0X000A
007A ml/min Patient co2
production
VENT_VO2_m2 0X000A
007B ml/min/m2
Patient oxygen
consumption per
body surface area
VENT_VCO2_m2 0X000A
007C ml/min/m2
Patient co2
production per
body surface area
VENT_VO2_kg 0X000A
007D ml/min/kg
Patient oxygen
consumption per
body weight
VENT_VCO2_kg 0X000A
007E ml/min/kg
Patient co2
consumption per
body weight
VENT_ATC 0X000A
007F % Automatic tube
compensation
VENT_Tube_ID 0X000A
0080 mm 管径
VENT_PR 0X000A
0081 bpm 脉率
VENT_SpO2 0X000A
0082 % 血样饱和度
VENT_O2_PERCENT_C 0X000A
0083 %
O2 百分比,注:后
缀C 表示控制参
数
VENT_MV_C 0X000A
0084 L/min 分钟通气量,注:
后缀C 表示控制
T/SMAD 0013.2-2024
31
Value Key Unit 备注
参数
VENT_Tpause_S 0X000A
0085 S 呼吸暂停时间
VENT_Tpeep 0X000A
0086
VENT_VTCO2 0X000A
0087
VENT_F_Trigger_Maquet 0X000A
0088
Maquet 设备的流
量触发
VENT_TI_TTOT 0X000A
0089
NMT_TOF_RATIO 0X000B
0001
NMT_TOF_COUNT 0X000B
0002
NMT_ST_RATIO 0X000B
0003
NMT_ST_COUNT 0X000B
0004
NMT_DBS_RATIO 0X000B
0005
NMT_DBS_COUNT 0X000B
0006
NMT_PTC 0X000B
0007
NMT_T1 0X000B
0008
NMT_T2 0X000B
0009
NMT_T3 0X000B
000A
NMT_T4 0X000B
000B
NMT_BLOCK_RECOVER 0X000B
000C
NMT 模块离散
参数
………… 可自定义部分
Power Failure Alarm 0XFFFF
0001
技术报警非生理
报警
Blocking Alarm 0XFFFF
0001
技术报警非生理
报警
Motor Failure Alarm 0XFFFF
0001
技术报警非生理
报警
High Temperature Alarm 0XFFFF
0001
技术报警非生理
报警
