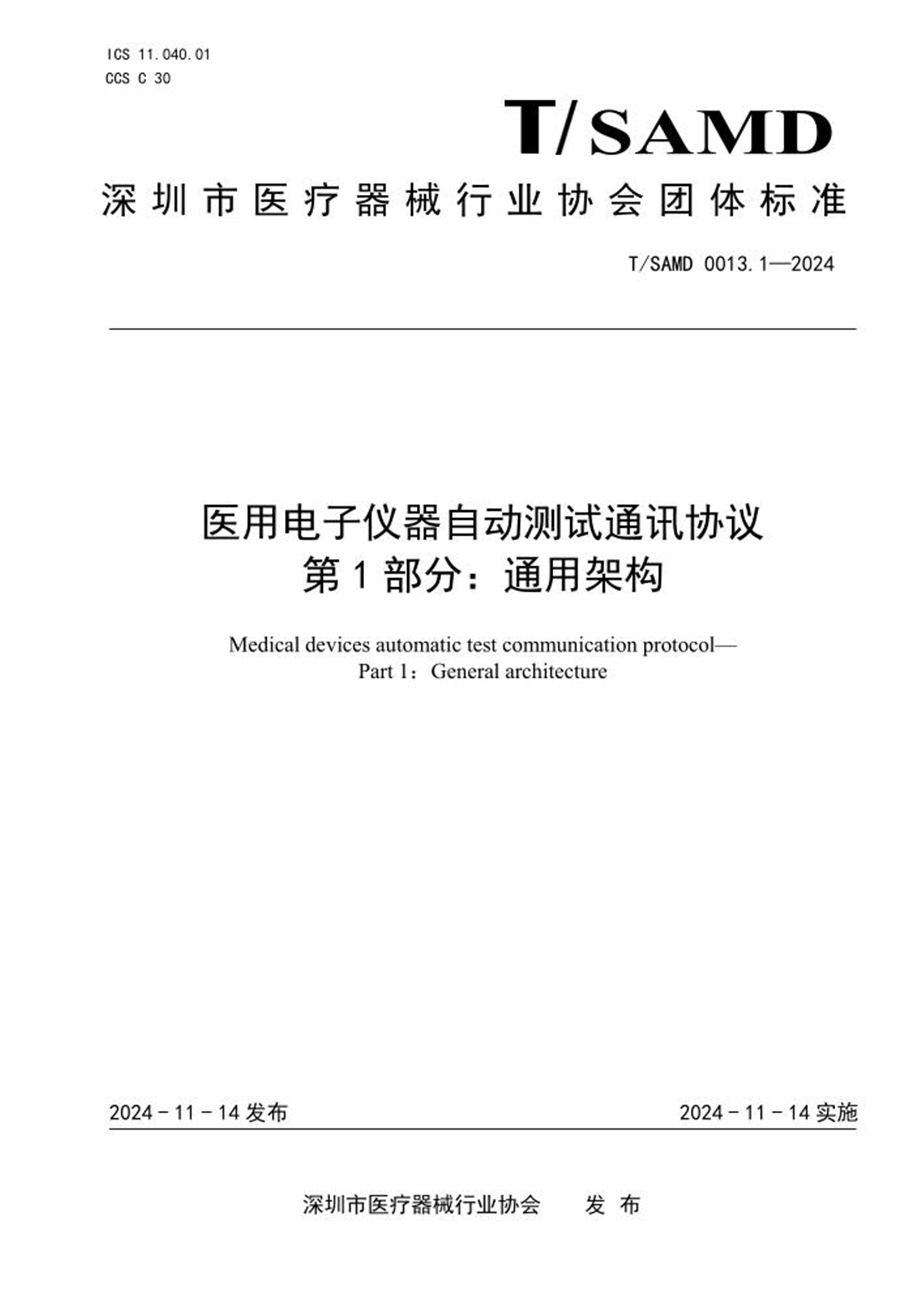

ICS 11.040.01
CCS C 30
深圳市医疗器械行业协会团体标准
T/SAMD 0013.1—2024
医用电子仪器自动测试通讯协议第1 部分：通用架构
Medical devices automatic test communication protocol—Part 1：General architecture
2024-11-14 发布2024-11-14 实施
深圳市医疗器械行业协会发布
目次
前言.................................................................................. II
1 范围................................................................................. 1
2 规范性引用文件....................................................................... 1
3 术语和定义........................................................................... 1
4 协议描述............................................................................. 2
5 功能与流程描述....................................................................... 4
6 符合性声明与验证..................................................................... 7
7 安全性和数据保护..................................................................... 7
T/SAMD 0013.1—2024
II
前言
《医用电子仪器自动测试通讯协议》系列团体标准分为以下几个部分：
——第1部分：通用架构
——第2部分：数据结构和数据字典
——第3部分：常用指令集
——第4部分：符合性声明
——第5部分：符合性验证规则和方法
——第6部分：自动测试应用指南
——第7部分：设备接入和数字网关
——第8部分：网络安全应用指南
……
本部分为标准的第1部分，通用架构。
本文件参照GB 1.1—2020 《标准化工作导则第1 部分：标准化文件的结构和起草规则》的规
定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由深圳市计量质量检测研究院提出。
本文件由深圳市医疗器械行业协会归口。
本标准起草单位：深圳市计量质量检测研究院、深圳市药品检验研究院（深圳市医疗器械检测中心）、
深圳市医疗器械行业协会、深圳市迈瑞生物医疗电子股份有限公司。
本标准主要起草人：卢瑞祥、张若圣、杨太康、张晓华、马吉喆、张亮、袁秋、王文丹、陈成新、
陈春芳、张珊珊、邵凌云、侯建勋、杨涵、徐涛。
T/SAMD 0013.1—2024
1
医用电子仪器自动测试通讯协议
第1 部分：通用架构
1 范围
医用电子仪器自动测试通讯协议（简称MDAT协议）系列标准是以TCP/IP协议之上的OSI模型第七层
应用层报文传输协议为基础，专门针对医用电子仪器自动测试而规定的通讯协议。本部分为该系列标准
的第1部分，规定了医用电子仪器自动测试通讯协议中的通用架构，包括通讯协议的结构组成、通讯实
体的功能定义、传输链路的建立和拆除。
本部分适用于医用电子仪器产品与检测设备之间的网络通信和数据传输，可用于医用电子仪器产品
在研发生产过程、合格评定、计量测试等环节进行自动测试时使用。其它有源类医疗器械产品的自动测
试亦可参照本标准执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5271.1 信息技术词汇
GB/Z 41820-2022 公众电信网远程医疗系统技术要求
YY/T 1843-2022 医用电气设备网络安全基本要求
3 术语和定义
GB 5271.1、GB/Z 41820-2022中界定的以及下列术语和定义适用于本文件。
3.1
医用电子仪器medical electronic device
医用电子仪器是一类用于医疗用途的电子仪器设备的总称。本标准所涉及的医用电子仪器，专指具
有网络通讯功能的医用电子仪器。
注：在本标准中，医用电子仪器一般作为通信中的服务端，负责接收来自客户端的数据请求和指令，并按需执行控
制命令，及发送数据到客户端。
3.2
检测设备detection equipment
检测设备是实现某个产品检验检测功能的仪器设备，本标准中的检测设备，专指可通过网络通讯的
方式，与医用电子仪器进行通讯，完成对医用电子仪器的某个检测项目的自动检测的网络化自动检测设
备。
注：在本标准中，检测设备一般作为通信中的客户端，负责接收实时数据，并按需发送控制命令到服务端，接收控
制命令的应答。
3.3
控制命令control command
T/SAMD 0013.1—2024
2
控制命令是检测设备向医用电子仪器发送的一系列指令，实现对医用电子仪器的远程控制，触发医
用电子仪器执行特定的操作，如返回当前监测到的生理参数、设备状态和报警信息等信息，执行自检程
序或调整设备参数等。
3.4
通用数据包generic data packet
通用数据包是遵循特定结构的标准化数据传输单元，用于在医用电子仪器的自动测试通讯协议中封
装和传输信息。它包括头标示信息、协议版本信息、协议类型信息、数据包长度和数据包校验等字段。
3.5
传输数据包transmission data packet
传输数据包是通用数据包的一个特定类型，用于传输医用电子仪器的实时状态、报警和监测参数等
信息。数据基于Key-Value存储方式，并通过TCP传输。
3.6
控制命令包control command packet
控制命令包是通用数据包的一个特定类型，用于发送对医用电子仪器的控制命令。它支持请求、应
答和无法处理请求的应答类型，并通过TCP传输。
3.7
符合性声明conformance statement
声称适用本系列标准的制造商用户，对本系列标准符合性的声明文件。该文件规定了医用电子仪器
或检测设备适用本系列标准的情况及本系列标准第2部分、第3部分所定义的数据结构、数据字典及指令
集的采纳及修订情况。
4 协议描述
4.1 总体通讯结构
MDAT协议在TCP/IP协议的基础上，仅针对OSI模型第七层即应用层（见图1），规定报文的传输
协议。
图1 MDAT协议的OSI架构
T/SAMD 0013.1—2024
3
MDAT协议主要功能的实现均位于OSI模型的应用层，依赖TCP实现数据的交互。在网络层，MDAT
协议可以同时支持IPv4和IPv6，数据链路层主要支持以太网，也可以支持点对点和各种VPN协议，物理
层则可以是直接使用双绞线连接，或者使用Wi-Fi连接，也可以支持光纤连接。
MDAT协议的底层功能均基于TCP/IP协议实现，按照不同的功能，其协议功能分别对应TCP/IP协议
的不同部分：
——设备识别过程：获取设备在线、离线等信息（基于TCP）
——实时数据传输：周期性发送设备当前的实时数据和状态（基于TCP）
——控制命令传输：发送与接收控制命令（基于TCP）
4.2 客户机/服务器模型
在MDAT协议中，医用电子仪器（即被测样品）与检测设备之间，构成一组客户机/服务器对，如
图2所示。
图2 客户机/服务器模型
在本标准所涉及的自动测试应用场景中，医用电子仪器作为服务器（Server）端，检测设备一般作
为客户机（Client）端。在建立通讯链路后，服务器端侦听来自于客户端的服务请求，包括控制命令和
数据请求，并根据请求的内容，执行相应的命令，向客户端发送执行结果（包括数据和状态）。
4.3 数据结构与数据字典
数据编码：本文件采用统一的编码格式，推荐采用UTF-8编码。
数据校验：本文件采用数据校验机制，推荐使用循环冗余校验码，以保证数据传输的完整性。
传输数据包的数据帧结构：
传输数据包协议用于发送医用电子仪器的实时状态，报警，监测参数等信息至检测设备，其数据帧
结构如下：
——头标示信息(4 bytes)：固定值MATP，用于标识数据包的开始。
T/SAMD 0013.1—2024
4
——协议版本信息(1 byte)：协议版本号，当前版本为0x01。
——协议类型信息(1 byte)：协议类型，当前版本为0x01。
——数据包的长度(2 bytes)：定义实际的数据长度。
——数据包类型(4 bytes)：用于区分传输数据包和控制命令包，传输数据包为RLDT。
——传输数据包类型(2 bytes)：传输数据包类型。
——设备时间(8 bytes)：参数或报警发生的时间，以UNIX时间戳格式存储。
——设备传输数据包内容(可自由扩展，Key-value + Data 或wstring)
——数据包校验(2 bytes)：循环冗余校验码，用于错误检测。
具体数据结构（包括数据封装与报文格式）和数据字典见本系列标准中第2部分。
4.4 指令集描述
指令集协议规定了检测设备向医用电子仪器发送的控制命令。
控制命令包协议用于检测设备向医用电子仪器发送的控制命令，其数据帧结构如下：
——头标示信息(4 bytes)：固定值MATP，用于标识数据包的开始。
——协议版本信息(1 byte)：协议版本号，当前版本为0x01。
——协议类型信息(1 byte)：协议类型，当前版本为0x01。
——数据包的长度(2 bytes)：定义实际的数据长度。
——数据包类型(4 byte)：用于区分传输数据包和控制命令包，控制命令包为CTCM。
——控制命令包类型信息(1 byte)：Type代表message的传输类型，占1个Byte。
控制命令数据包括：
——控制命令ID (4 Bytes)：用于区分不同的控制命令。
——控制命令版本信息(1 Byte)：当前为0x01，保留以后扩展使用。
——控制命令参数数据：包括参数ID (2 Bytes)、参数值数据类型(1Byte)、参数值（字节数可变）
——数据包校验(2 bytes)：循环冗余校验码，用于错误检测。
控制命令包具体的数据结构见本系列标准的第2部分，常用控制命令的定义和功能描述见本系列标
准的第3部分。
5 功能与流程描述
5.1 概述
基于MDAT协议，医用电子仪器（一般为服务器端）可与检测设备（一般为客户端）建立基于TCP/IP
底层协议的通讯链路，并执行数据交换功能。
服务器/客户机的功能及工作状态主要分为以下几种：
1）建立/解除通讯链路：医用电子仪器保持循环监听，当收到连接请求后，通过三次握手建立连接；
当收到断开连接的请求，通过四次挥手断开连接；
2）控制命令响应：当检测设备需要控制医用电子仪器时，按需发送控制命令，接收控制命令的应
答信号确定命令发送是否成功；
3）普通数据传输：检测设备向医用电子仪器发送请求，医用电子仪器根据请求的数据类列，发送
相应的数据至检测设备；
T/SAMD 0013.1—2024
5
4）定时数据传输：检测设备和医用电子仪器建立TCP连接后，医用电子仪器开始定期发送实时数
据（具体见传输数据包的定义）至检测设备；
5）异常处理：包括通讯链路故障（如超时）等情况的响应，客户机和服务器根据不同的异常类型
进行相应的处理。
图3 数据交互流程图
5.2 TCP 连接管理
MDAT协议需要建立客户机与服务器之间的TCP连接，连接管理如图4所示。
图4 TCP连接管理流程
5.3 TCP/IP 栈的使用
TCP栈提供了一个接口，用于管理连接、发送和接收数据，还可以进行某些参数的配置，以使得栈
的特性适用于MDAT协议的应用场景。
T/SAMD 0013.1—2024
6
MDAT协议的客户机及服务器应配置相应的网络端口，并完成TCP层、IP层的参数配置。
IP层的参数应明确：
- - 本地IP地址
- - 子网掩码
- - 默认网关
5.4 Socket（套接字）的使用
在TCP/IP协议实现中，本文件推荐使用基于Socket（套接字）的方法。Socket是基于TCP/IP协议的
网络通讯的基本操作单元，是网络通讯链的句柄，检测设备或医用电子仪器操作系统的应用程序APP
可以通过Socket向网络发出请求或者应答网络请求。socket包含了进行数据通讯的5种基本信息：连接所
使用的协议、本地IP地址、本地进程的协议端口、远端IP地址以及远端进程的协议端口。
Socket是一种抽象层，应用程序通过它来发送和接收数据，使用Socket可以将应用程序添加到网络
中，与处于同一网络中的其他应用程序进行通信。简单来说，Socket提供了程序内部与外界通信的端口
并为通信双方的提供了数据传输通道。
图5 Socket工作流程
在TCP/IP协议软件包中集成基于TCP/IP协议的Socket Class和ServerSocket Class。
基于socket的通讯模型和数据传输流程见图4。Socket server服务器端先声明一个ServerSocket对象并
且指定端口号，然后调用Serversocket的accept()方法接收客户端的数据。Accept()方法在没有数据进行接
收的处于堵塞状态。（Socketsocket=serversocket.accept()），一旦接收到数据，通过inputstream读取接收
的数据。TCP客户端创建一个Socket对象，指定服务器端的ip地址和端口号（Socketsocket = newSocket("IP
地址",# 端口号);）， 通过inputstream 读取数据， 获取服务器发出的数据
（OutputStreamoutputstream=socket.getOutputStream()），最后将要发送的数据写入到outputstream即可进
行TCP协议的socket数据传输。
T/SAMD 0013.1—2024
7
6 符合性声明与验证
声明支持本通讯协议的设备，包括医用电子仪器产品及检测设备，均需编制符合性声明文件，明确
所支持的数据结构、数据字典和指令集。制造商或用户可根据医用电子仪器或检测设备的功能和特点，
对数据结构和数据字典（包括实时数据参数Key-Value的类别、参数值等）、指令集的定义作出修订，
修订的情况应在符合性声明的明细中详细说明。
符合性声明文件的要求见本系列标准的第4部分。
本系列标准提供符合性测试软件工具包，对标准的符合性进行验证。标准符合性测试主要分为两个
部分：
1）通讯链路验证测试：对医用电子仪器产品和检测设备之间的通讯链路进行测试，确保协议的兼
容性和稳定性。一般包括：
——建立连接测试：确保设备能够成功与检测系统建立连接；
——数据传输测试：验证数据传输的准确性和完整性；
——控制命令测试：验证控制命令的发送和接收情况。
2）数据集及指令集验证测试：
对数据集及指令集内容进行验证，确保数据的准确性和完整性。包括但不限于：
——数据类型验证：确保数据类型符合规定的标准；
——数据内容验证：确保数据内容与实际设备状态一致。
具体的验证规则及测试方法见本系列标准的第5部分。
7 安全性和数据保护
7.1 网络安全要求
具有网络数据传输功能的医用电子仪器产品，应符合YY/T 1843-2022的要求。
7.2 数据加密
对于涉及机密、隐私的数据，可采用加密算法对数据进行加密，以确保数据在网络传输过程中的机
密性和完整性，制造商和用户可结合自身产品的特点采用相应具体的加密方法及算法。
7.3 访问权限控制
医用电子仪器在采用MDAT协议系列标准中，应建立分级访问的控制机制，确定不同授权的客户端
用户或设备能控制和访问的范围。对于涉及系统设置、系统重启等特殊类型的控制功能，应设置工程模
式的访问授权，建议采用密码授权的访问控制方式。
7.4 数据隐私
本系列标准关注医用电子仪器自身的质量数据和运行状态数据，一般不涉及患者的诊疗数据。对在
特殊情况下，有可能涉及患者数据的情况，制造商或用户应采取措施，确保在传输和存储过程中患者的
隐私得到保护，并遵守相关法律法规的规定。
