ICS 77.120.99
CCS H 14

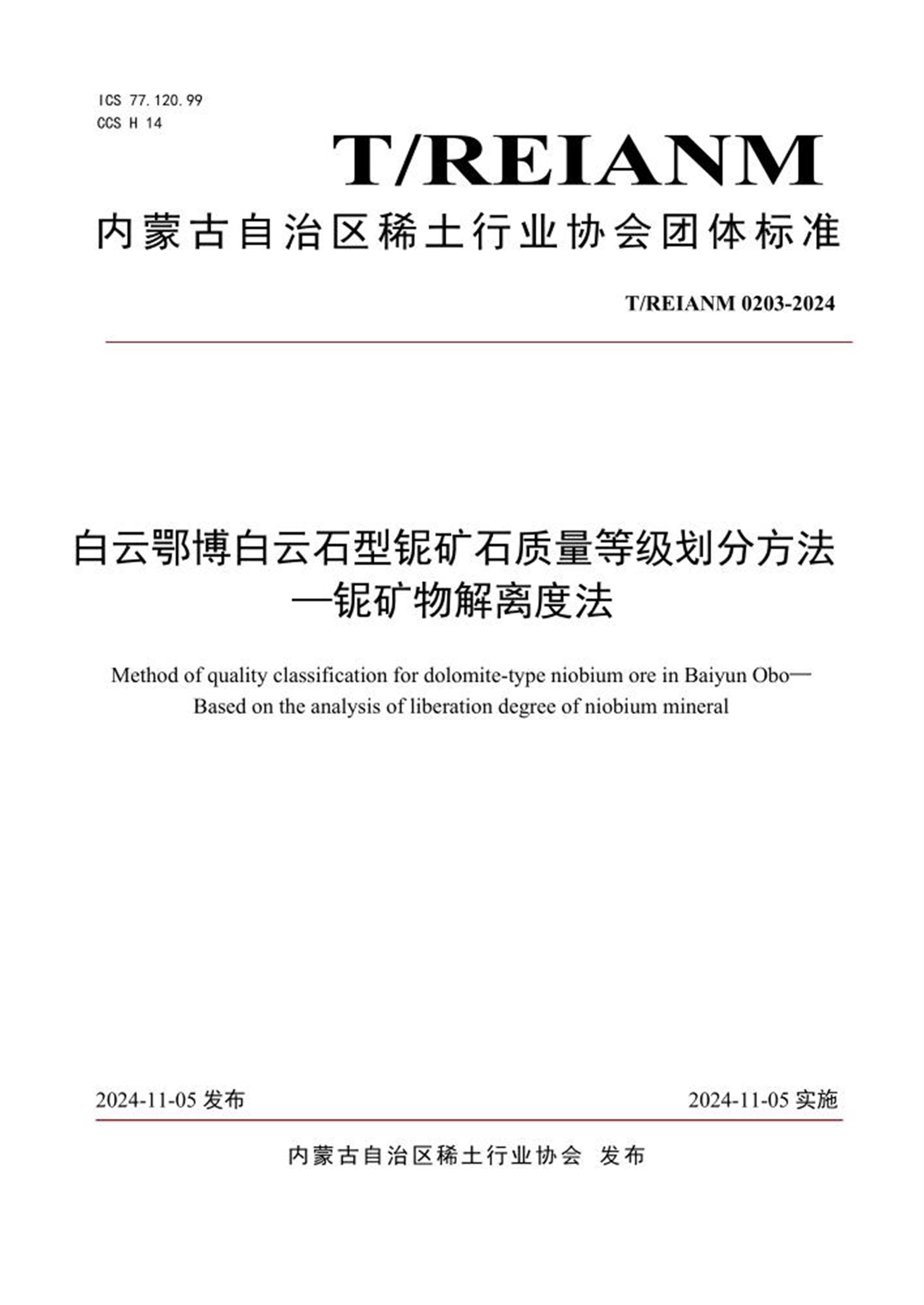

内蒙古自治区稀土行业协会团体标准
T/REIANM 0203-2024
白云鄂博白云石型铌矿石质量等级划分方法—铌矿物解离度法
Method of quality classification for dolomite-type niobium ore in Baiyun Obo—Based on the analysis of liberation degree of niobium mineral
2024-11-05 发布2024-11-05 实施
内蒙古自治区稀土行业协会发布
前言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草。
请注意本文件的有些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由内蒙古自治区稀土行业协会归口。
本文件起草单位：包头稀土研究院、国瑞科创稀土功能材料有限公司、包钢（集团）公司白云
鄂博铁矿、内蒙古包钢钢联股份有限公司巴润矿业分公司、包钢集团宝山矿业有限公司、长沙矿冶
研究院有限责任公司
本文件主要起草人：孙庆、彭章旷、候少春、王维维、郭春雷、金海龙、陈彪、李强、刘峰、
崔凤、曾永杰、刘兴华。
II
引言
白云鄂博矿床中蕴藏着巨量的铌资源，是缓解我国铌资源大量进口的潜在资源基地。矿床中的
铌矿石可划分为白云石型、霓石型、闪石型、云母型、条带型，其中，白云石型铌矿石分布面积占
比最高，因此也是铌矿石选矿的主要对象。白云石型铌矿石中的铌资源主要以易解石、烧绿石、铌
铁矿和铌铁金红石四种铌矿物形式存在。本文件依据大量白云石型铌矿石中四种典型铌矿物解离度
参数测定，将白云石型铌矿石进行高、中、低三种质量等级划分，为白云鄂博铌资源的高效回收及
利用提供依据。
1
白云鄂博白云石型铌矿石质量等级划分方法方法
—铌矿物解离度法
1 范围
本文件描述了白云鄂博白云石型铌矿石质量等级划分方法的要求。
本文件适用于供选铌流程中用到的白云石型铌矿石的质量等级划分。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用
文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）
适用于本文件。
GB 8170 数值修约规则与极限数值的表示和判定
GB 2007.2 散装矿产品取样、制样通则手工制样方法
GB 2007.7 散装矿产品取样、制样通则粒度测定方法—手工筛分法
GB 6005 试验筛金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸
GB 17415.2 钽矿石、铌矿石化学分析方法第2部分：铌量测定
3 术语和定义
下列术语和定义适用于本文件。
3.1
白云石型铌矿石dolomite type niobium ore
指矿物成分以白云石为主，且五氧化二铌含量≥0.05%的矿石。
3.2
典型铌矿物representative niobium mineral
指白云石型铌矿石中高占比的铌矿物，通常包括易解石、烧绿石、铌铁矿和铌铁金红石四种。
3.3
解离度liberation degree
矿石经破碎、磨矿后，某种矿物的单体含量与该矿物总含量比值的百分数。
3.4
连生体Mineral aggregation
矿石经破碎、磨矿后，由多种矿物组成的单一颗粒物。
3.5
连生体占比Proportion of mineral aggregation
某一连生体中，某种矿物含量占总矿物含量比值的百分数。
4 方法原理
满足一定粒度要求、化学成分和矿物组成的白云鄂博白云石型铌矿石，通过扫描电镜开展典型
铌矿物解离度参数测定，根据典型铌矿物中解离度及其在一定连生体占比区间的含量进行质量等级
2
划分。
5 样品制备
将白云石型铌矿石原矿放入颚式破碎机中破碎，经研磨机研磨后放入200目金属筛网中筛滤，
过筛产物烘干后进行混合、缩分。相关制样流程参照GB 2007.2和GB 2007.7的规定进行。
6 数据准备
6.1 产品粒度
试样中矿物颗粒粒度应满足＜0.074mm，粒度范围确定按照GB 6005的规定进行。
6.2 化学成分
试样化学成分应满足：五氧化二铌含量≥0.05%，五氧化二铌含量的分析方法参照GB 17415.2
的规定进行。
6.3 矿物组成
试样矿物组成中，铌矿物主要为易解石、烧绿石、铌铁矿和铌铁金红石，矿物组成确定在扫描
电镜中完成。
7 实验方法
试样中典型铌矿物解离度参数测试在扫描电镜中进行，数据采集利用矿物自动识别系统软件完
成。扫描电镜工作条件及矿物识别系统测量参数参见附录A。
8 数值修约
按GB 8170的规定进行。
9 质量等级划分
白云鄂博白云石型铌矿石质量等级主要依据典型铌矿物解离度进行划分，相同解离度条件下则
依据典型铌矿物在一定连生体占比区间的含量进行划分，具体划分条件见表1。
表1 不同质量等级白云石型铌矿石中典型铌矿物解离度及连生体占比
质量
等级
解离度（X）%
连生体中占比（Y）%
80＜Y＜100 40＜Y≤80 0＜Y≤40
高级
X≥50 / / /
30≤X＜50 Z≥15 Z≥20 /
中级30≤X＜50 Z＜15 Z＜20 /
低级X＜30 / / /
注：1. “X”表示典型铌矿物解离度的平均值，“Z”表示达到一定连生体占比区间的
典型铌矿物含量的平均值（%）；
2.“/”表示达到一定连生体占比区间的典型铌矿物含量不影响产品质量等级划分。
3
附录A
（资料性）
扫描电镜参考工作条件及矿物自动识别系统参数设置
表A.1 扫描电镜工作参数
仪器参数设定值
加速电压(HV)/kV 20
放大倍率500
工作距离(WD)/mm 15
束流强度(BI) 16
视场宽度/mm 0.92
图像分辨率/px 1024*768
像素尺寸/um 0.90
表A.2 矿物自动识别系统测量参数
仪器参数设定值
仪器型号BPMA V2.0
测量模式全颗粒测量模式
放大倍率500
背底阈值32
最小颗粒面积/px 50
最大颗粒面积/px —
测量颗粒数≥30000
亮相灰度100
亮相最小打点相面积/px 4
分相精度20
能谱采谱时间/ms 60
