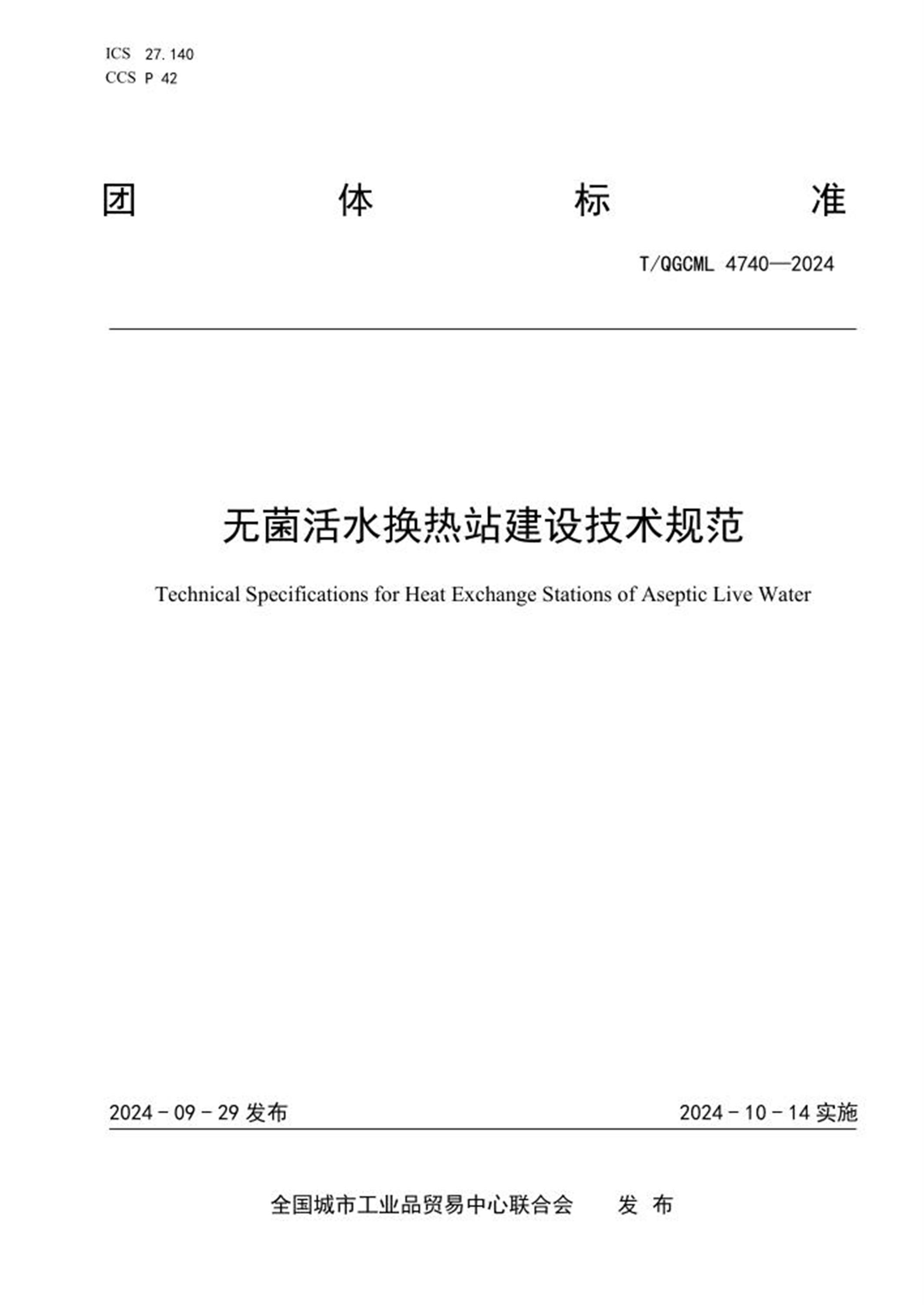

团体标准
T/QGCML 4740—2024
无菌活水换热站建设技术规范
Technical Specifications for Heat Exchange Stations of Aseptic Live Water
2024-09-29 发布2024-10-14 实施
全国城市工业品贸易中心联合会发布
目次
前言.................................................................................. II
1 范围................................................................................ 1
2 规范性引用文件...................................................................... 1
3 术语和定义.......................................................................... 1
4 系统构造............................................................................ 3
5 设计................................................................................ 3
6 材料................................................................................ 6
7 安装................................................................................ 8
8 试运⾏、调试及竣⼯验收............................................................. 11
9 运⾏与维护......................................................................... 11
附录A（规范性） 无菌活水换热站系统构造...............................................13
T/QGCML 4740—2024
II
前言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由浙江春晖智能控制股份有限公司提出。
本文件由全国城市工业品贸易中心联合会归口。
本文件起草单位：浙江春晖智能控制股份有限公司、中国计量大学、浙江工业职业技术学院、浙江
春晖集团有限公司、环创宜居（北京）科技发展有限公司、意大利卡莱菲股份有限公司北京办事处、浙
江可瑞楼宇科技有限公司、绍兴市科暖环境技术服务有限公司、重庆重百暖通设备有限公司、四川南虹
舒适家科技有限公司、南京欧标世诺工程技术有限公司、浙江众力机电工程有限公司、杭州日新人工环
境工程有限公司、米费勒五恒空调（上海）有限公司、杭州悠瑞智联科技有限公司、无殊（上海）暖通
技术服务有限公司、上海犀科环境科技有限公司、艾克诺米（杭州）环境技术有限公司、苏州五联智家
建筑科技有限公司、倍适（北京）科技有限公司、北京趋衡节能科技有限公司、武汉瑞鼎舒适系统工程
有限公司。
本文件主要起草人：於君标、金国方、于明州、钟振宇、李博、余玲、任静、王冬雪、宫晓迪、舒
雪松、裴国平、傳宁延、郭春雨、文泽采、丁建淮、庞晓坚、毛利锋、陈建章、张海东、郭宗俊、赵晓
春、芦林龙、刘连江、伍刚、刘兵、余晨乐。
本文件为首次发布。
T/QGCML 4740—2024
1
无菌活水换热站建设技术规范
1 范围
本文件规定了关于换热功率不⼤于200 kW的⽆菌活⽔换热站建设技术规范的术语和定义、系统构造、
设计、材料、安装、试运行、调试及竣工验收、运⾏与维护。
本文件适用于壁挂式和嵌⼊式的⽆菌活⽔换热站（以下简称：换热站）的制造、安装与使⽤。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 5749 生活饮用水卫生标准
GB 5750 生活饮用水标准检验方法
GB 17219 生活饮用水输配水设备及防护材料的安全性评价标准
GB 50015 建筑给水排水设计标准
GB 50087 工业企业噪声控制设计规范
GB 50242 建筑给水排水及采暖工程施工质量验收规范
GB 50555 民用建筑节水设计规范
BS 6920 与水质的影响有关的人类消费用触水非金属产品的适应性规范
CJ 94 饮用净水水质标准
CJ/T 521 生活热水水质标准
NSF 61 Drinking Water System Components – Health Effects
3 术语和定义
下列术语和定义适用于本文件。
3.1
⽣活饮⽤⽔drinking water
供⼈⽣活的饮⽔和⽤⽔。
3.2
集中式供⽔centralized water supply
⾃⽔源集中取⽔，通过输配⽔管⽹送到⽤户或者公共取⽔点的供⽔⽅式。
3.3
⼩型集中式供⽔small centralized water supply
设计⽇供⽔量在1 000 m 3 以下或供⽔⼈⼜在1 万⼈以下的集中式供⽔。
3.4
T/QGCML 4740—2024
2
分散式供⽔decentralized water supply
⽤户直接从⽔源取⽔，未经任何处理或仅有简易设施处理的供⽔⽅式。
3.5
出⼚⽔finished water
集中式供⽔单位完成处理⼯艺流程后即将进⼊输配⽔管⽹的⽔。
3.6
末梢⽔tap water
出⼚⽔经输配⽔管⽹输送⾄⽤户⽔龙头的⽔。
3.7
常规指标regular indices
反映⽣活饮⽤⽔⽔质基本状况的指标。
3.8
扩展指标expanded indices
反映地区⽣活饮⽤⽔⽔质特征及在⼀定时间内或特殊情况下⽔质状况的指标。
3.9
异养菌heterotrophic plate count , IIPC
所有能利⽤有机营养物质⽀持其⽣长和繁殖的细菌。
3.10
嗜肺军团菌legionella pneumophila
引发呼吸道疾病的需氧⾰兰⽒阴性杆菌的⼀种病菌。
3.11
稳定指数ryznar stability index
判别⽔质稳定性的指标，是由雷纳兹（Ryznar）在⼤量实验基础上提出的半经验性指数。
3.12
⽣活热⽔domestic hot water
供⼈沐浴盥洗⽤热⽔。
3.13
热源侧heat source side
输⼊热量⼀侧。
T/QGCML 4740—2024
3
3.14
使⽤侧use side
输出热量⼀侧。
3.15
⽆菌sterile
⽣活⽤⽔符合GB 5749 微⽣物指标限制的要求，定义为⽆菌。
3.16
活⽔running water
⾮容积式供⽔系统，通过板式换热装置进⾏能量转换，减少管道内停滞⽔的体积，避免微⽣物滋⽣
的热⽔使⽤技术。
3.17
⼀次系统primary system
热源侧与使⽤侧处于同压流通的⽔路系统应⽤环境，称为⼀次系统。
3.18
⼆次系统secondary system
热源侧与使⽤侧分别处于不同压不流通的⽔路系统应⽤环境，称为⼆次系统。
4 系统构造
无菌活水换热站的系统构造不局限单一形式，其中热源可采用热泵、壁挂炉、太阳能等不同的单一
或组合热源形式，其中多能源互补系统推荐采用水箱进行去耦处理，系统辅助热水处理设备或阀门根据
系统需求增减。无菌活水换热站设于水箱或其他稳定热源之后，且处于生活水末端应用之前的位置，本
文推荐安装在距离生活水末端不超过3 m处，确保无菌活水的便捷性与舒适性。无菌活水换热站系统的
构造、应用参考图见附录A中图A.1、图A.2。
5 设计
5.1 ⼀般规定
5.1.1 商业与民⽤建筑给⽔系统应满⾜⽣活⽤⽔对⽔质、⽔量、⽔压及安全供⽔的要求。
5.1.2 建筑内滞留⽔体积，正常条件下，设备连接饮⽤⽔和热⽔供应，包含在通常接触净⽔和加热设
备部分的⽔的体积。
5.1.3 ⾦属污染物：当⼀个设备通过两个或多个组成的机构，将每个机构的⾦属污染物等级相加整个
系统产⽣的污染总和超过表1。
T/QGCML 4740—2024
4
5.1.4 ⾮⾦属污染物：当⼀个设备通过两个或多个组成的机构，将每个机构的⾮⾦属污染物等级相加
整个系统产⽣的污染总和超过表1。
表1 卫生要求
项⽬卫⽣要求
⽣活饮⽤⽔卫⽣标准中规定的项⽬
⾊不增加⾊度
浑浊度增加量≤0.5度
臭和味⽆异臭、异味
⾁眼可见物不产⽣任何⾁眼可见的碎⽚杂物等
pH 不改变pH
铁≤0.03 mg/L
锰≤0.01 mg/L
铜≤0.1 mg/L
锌≤0.1 mg/L
挥发酚类（以苯酚计） ≤0.002 mg/L
砷≤0.005 mg/L
汞≤0.001 mg/L
铬（六价） ≤0.005 mg/L
镉≤0.001 mg/L
铅≤0.005 mg/L
银≤0.005 mg/L
氟化物≤0.1 mg/L
硝酸盐（以氮计） ≤2 mg/L
氯仿≤6 μg/L
四氯化碳≤0.3 μg/L
苯并（a）芘≤0.001 μg/L
5.1.5 微⽣物污染：建筑物内滞留⽔的总体积受到温度、停滞时间、流动速度、交换时间、抑制微⽣
物增长因⼦失效等原因导致微⽣物指标限制超过表2。
表2 微⽣物指标限制
微⽣物指标
菌落总数/（CFU/mL） ≤100
异养菌数（HPC）/（CFU/mL） ≤500
总⼤肠菌群/（MPN/100 mL或CFU/100 mL） 不得检出
嗜肺军团菌不得检出采样量500 mL
T/QGCML 4740—2024
5
5.1.6 生活热水水质应符合CJ/T 521 的卫生要求，其中：
a）⽣活饮⽤⽔原⽔应符合GB 5749 的要求。
b）⽣活饮⽤⽔⽔质应符合表1、表2 的要求。
5.1.7 生活饮用水水质应符合CJ 94 的要求。
5.1.8 涉⽔部件应符合GB 17219 的要求。
5.2 环境要求
5.2.1 住宅⽣活⽤对定额及⼩时变化系数，可根据住宅类别，建筑标准、卫⽣器具设置标准等应按照
表3 确定，其用水额定应符合GB 50555 的要求。
表3 住宅⽣活⽤对定额及⼩时变化系数
住宅类别卫⽣器具设置标准
最⾼⽇
⽤⽔定额
[L/（⼈·d）]
平均⽇
⽤⽔定额
[L/（⼈·d）]
最⾼⽇⼩时
变化系数
Kh
普通住宅
有⼤便器、洗脸盆、洗涤盆、洗⾐机、热⽔器和
沐浴设备130～300 50～200 2.8～2.3
普通住宅
有⼤便器、洗脸盆、洗涤盆、洗⾐机、集中热⽔
供应（或家⽤热⽔机组）和沐浴设备180～320 60～230 2.5～2.0
别墅
有⼤便器、洗脸盆、洗涤盆、洗⾐机、洒⽔栓、
家⽤热⽔机组和沐浴设备
200～350 70～250 2.3～1.8
5.2.2 ⽣活热⽔的原⽔⽔质应符合现⾏国家标准GB 5749 的规定。
5.2.3 建筑物内涉⽔部件析出
避免⾦属涉⽔部件接触析出有害物质，尽量降低涉⽔部件与⽔体的接触⾯积。
5.2.4 重⾦属析出量加权平均数计算
对产品涉⽔重⾦属含量的权平均数的计算，可以根据制造商提供的相关信息进⾏，其重金属析出量
应符合NSF 61 的要求。对于内螺纹的产品，涉⽔表⾯应该包括螺纹部分的25％。包括所有涉⽔表⾯都
将包含于重⾦属含量加权平均数的计算中。假如重⾦属含量的加权平均数⼤于0.25％，可以将涉⽔表
⾯的材料更换，使得铅重⾦属量的权平均数⼩于0.25％。在判定是否产品符合本附件前，需要将重⾦
属含量的加权平均数需要保留两个⼩数点。确认重⾦属含量加权平均数的公式，在计算重⾦属含量加权
平均数时，需要使⽤公式（1）进行计算:
WLC = c=1
n LCc × WSAC
WSAt
