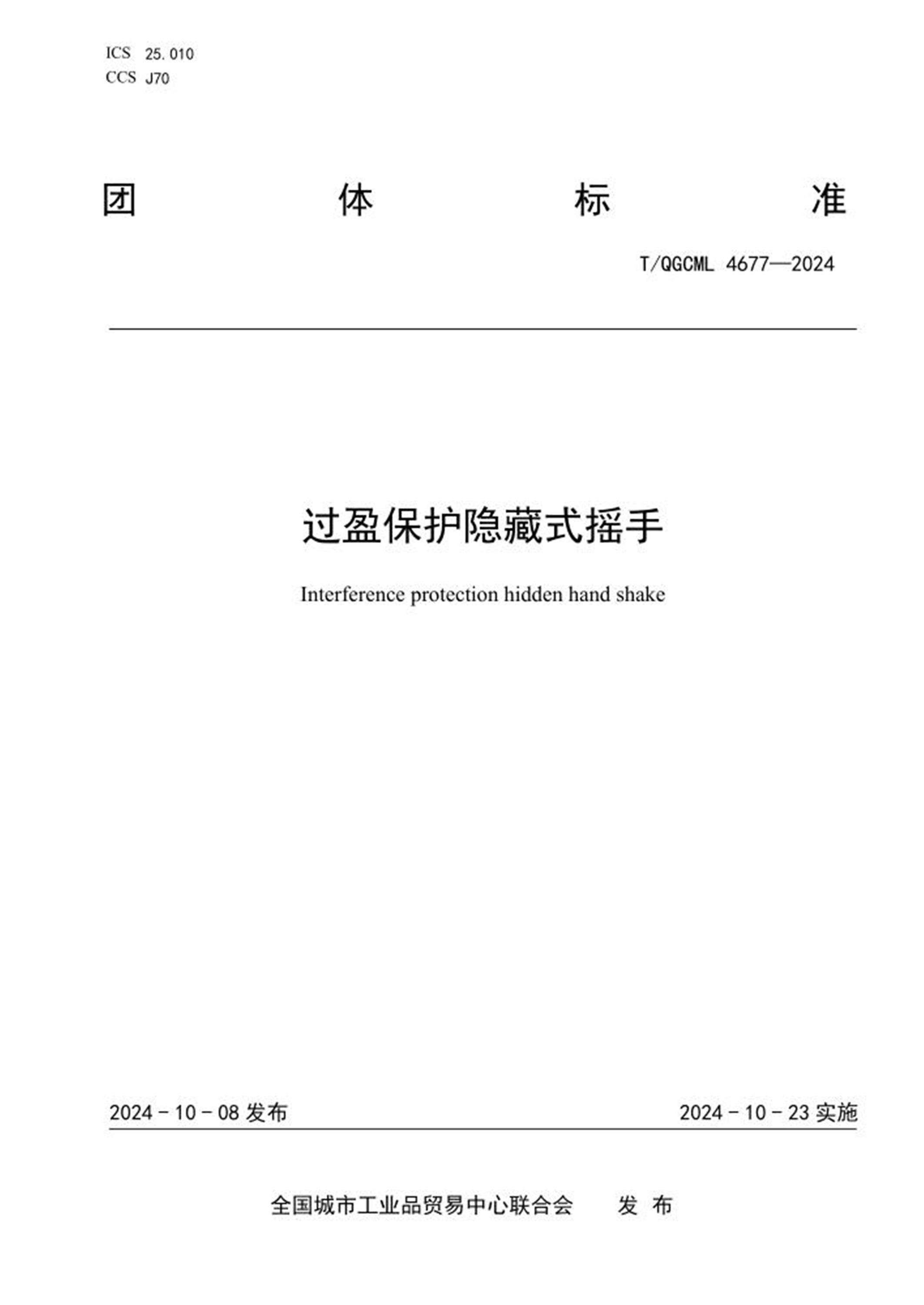

ICS 25.010
CCS J70
团体标准
T/QGCML 4677—2024
过盈保护隐藏式摇手
Interference protection hidden hand shake
2024-10-08发布2024-10-23实施
全国城市工业品贸易中心联合会发布
目次
前言................................................................................. II
1 范围............................................................................... 1
2 规范性引用文件..................................................................... 1
3 术语和定义......................................................................... 1
4 构成及原理......................................................................... 1
5 技术要求........................................................................... 2
6 试验方法........................................................................... 3
7 检验规则........................................................................... 4
8 标志、包装、运输及贮存............................................................. 5
T/QGCML 4677—2024
II
前言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由全国城市工业品贸易中心联合会提出并归口。
本文件起草单位：武汉新塔医疗科技有限公司、大冶市人民医院、鄂州市中心医院、北京市华鼎畅达商贸有限公司。
本文件主要起草人：魏阳、赵家兴、熊治国、李志勇、冯和舜、石义松、陈鹏。
T/QGCML 4677—2024
1
过盈保护隐藏式摇手
1 范围
本文件规定了过盈保护隐藏式摇手的术语和定义、构成及原理、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本文件适用于过盈保护隐藏式摇手的生产及检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 191 包装储运图示标志
GB 700 碳素结构钢
GB 1239.2 冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧
GB 1348 球墨铸铁件
GB 1804 一般公差未注公差的线性和角度尺寸的公差
GB 4208 外壳防护等级（IP代码）
GB 6388 运输包装收发货标志
GB 6461 金属基体上金属和其它无机覆盖层经腐蚀试验后的试样和试件的评级
GB 10125 人造气氛腐蚀试验盐雾试验
GB 13306 标牌
GB 16947 螺旋弹簧疲劳试验规范
3 术语和定义
本文件没有需要界定的术语和定义。
4 构成及原理
4.1 构成
过盈保护隐藏式摇手结构示意图如图1所示，主要零部件包括：
—— 1、固定套；
—— 2、卡槽；
—— 3、卡块；
—— 4、活动套；
—— 5、置物槽；
—— 6、转轴；
—— 7、把手；
—— 8、控制环；
—— 9、预留槽；
—— 10、控制柱；
—— 11、限位圈；
—— 12、转槽；
—— 13、限位环；
—— 14、活动槽；
—— 15、固定球；
T/QGCML 4677—2024
2
—— 16、固定槽；
—— 17、轴柱；
—— 18、伸缩槽；
—— 19、支撑套；
—— 20、固定块；
—— 21、支撑弹簧；
—— 22、流槽；
—— 23、活动件；
—— 24、固定环；
—— 25、控制槽。
图1 过盈保护隐藏式摇手结构示意图
4.2 工作原理
4.2.1 过盈保护隐藏式摇手，活动套与固定套的结构便于使用者对控制柱进行转动或固定，同时便于使用者对活动套进行收起隐藏，避免伸出的活动套对行人造成干扰，把手与活动套的翻转机构便于对把手进行收起，进一步对装置进行收起隐藏，控制环和控制柱的结构增加了二者连接时的连接稳固性，便于使用者对控制柱进行转动从而对护理床的结构进行变动。
4.2.2 过盈保护隐藏式摇手，控制柱与控制槽的结构增加了二者连接的紧密性，同时便于使用者推动活动件向右移动，提高装置的使用效率，限位圈与限位环的结构可以增加控制柱转动时的稳定性，同时减少限位圈与限位环之间的摩擦力，增加装置的使用寿命，轴柱与支撑套的伸缩机构便于对控制柱的行程进行提示，同时可以避免控制柱与控制槽的磨损，增加装置的稳定性。
5 技术要求
5.1 一般要求
过盈保护隐藏式摇手应符合本标准的要求，并按规定程序批准的图样及技术文件制造。
5.2 外观、结构
T/QGCML 4677—2024
3
5.2.1 产品外观应色泽均匀，表面应平整，不应有可能导致人体皮肤损伤的粗糙表面、见尖角、锐边。
5.2.2 产品表面应光滑，无明显气泡、缩水、变形、划伤等缺陷。
5.2.3 产品表面涂覆层应均匀，不应起泡、龟裂、脱落和不应有明显的破损、划痕、变形和污染等。
5.2.4 各部件应齐全、完整，装配牢固，连接可靠，活动部件应运动灵活，固定部件应无脱落现象。
5.3 尺寸公差
未注公差尺寸的公差应按GB 1804中规定的m级精度。
5.4 把手
5.4.1 把手转动灵活，在不使用时，应能收起隐藏。
5.4.2 空载时，把手启动轻松自如无卡阻。
5.5 弹簧性能
5.5.1 精度
压缩弹簧应符合GB 1239.2的规定，精度等级不应低于2级。
5.5.2 永久变形
将压缩弹簧压缩至最大工作负荷连续3次后，其永久变形不应大于试验前自由高度的0.3%。
5.5.3 疲劳性
压缩弹簧以工作行程连续试验2×10次后，不应有裂纹、断裂，其永久变形不应大于试验前自由高度的2%。
5.6 防护等级
应符合GB 4208中IP55的要求。
5.7 耐腐蚀性
耐腐蚀级别应不低于5级，达到GB 6461的要求。
5.8 噪音
摇手在调节运动过程中，产生的工作噪音不应大于65dB（A）。
6 试验方法
6.1 外观、结构
在自然光线下，采用目视法进行检查。
6.2 尺寸公差
应按GB 1804的规定执行。
6.3 把手
采用手动的方法进行检验。
6.4 弹簧性能
6.4.1 精度
应按GB 1239.2的规定执行。
6.4.2 永久变形试验
压缩试件值最大工作负荷连续3次后，测定实验前后的自由高度，计算永久变形率。
T/QGCML 4677—2024
4
6.4.3 疲劳性试验
应按GB 16947的规定执行。
6.5 防护等级
应按GB 4208的规定执行。
6.6 耐腐蚀性
应按GB 10125的规定执行。
6.7 噪音
摇手正常工作时，分别在距摇手前、后、左、右一米处用声级计测量运行过程中的噪音。
7 检验规则
7.1 检验分类
分为出厂检验和型式检验。
7.2 出厂检验
产品出厂需本厂质检部门检验，检验合格后附合格证方可出厂，检验项目符合表1规定。
表1 检验项目
项目
出厂检验
型式检验
外观、结构
√
√
材质
-
√
尺寸公差
√
√
把手
√
√
弹簧精度
-
√
弹簧永久变形
-
√
弹簧疲劳性
-
√
防护等级
-
√
耐腐蚀
-
√
噪音
-
√
注： “√”为必检项目，“-”为不检项目。
7.3 型式检验
7.3.1 常规情况下型式检验一般一年一次，型式检验项目符合表1内容。
7.3.2 有下列情况之一时，也应进行型式检验：
a) 新产品或老产品转厂生产时；
b) 正式生产的产品在结构、材料、工艺有较大改变，可能影响产品性能时；
c) 产品停产1年以上，重新恢复生产时；
d) 出厂检验结果与上次型式检验有较大差异时；
e) 国家有关部门提出进行型式检验的要求时。
7.4 判定规则
7.4.1 出厂检验
检验项目全部符合本文件要求时出厂检验判为合格，有一项不符合的则判为不合格。
T/QGCML 4677—2024
5
7.4.2 型式检验
型式检验项目符合本文件规定时则判定该产品合格，若有不符合规定的则判为型式检验不合格。
8 标志、包装、运输及贮存
8.1 标志
产品在明显部位应有符合GB 13306规定的标志，字迹应清晰、耐久，内容包括：
a) 产品名称、型号；
b) 产品使用说明书；
c) 制造厂名称；
d) 制造日期和出厂编号。
8.2 包装
包装贮存图示标志和运输包装收发标志应按GB 191、GB 6388的规定执行。
8.3 运输
产品在运输过程中要防止机械碰撞及日晒雨淋，在搬运过程中要保持外包装完好，应小心轻放，不应撞击，防止损坏。
8.4 贮存
产品应贮存在通风、干燥、清洁、无酸碱及腐蚀性气体的仓库内。
