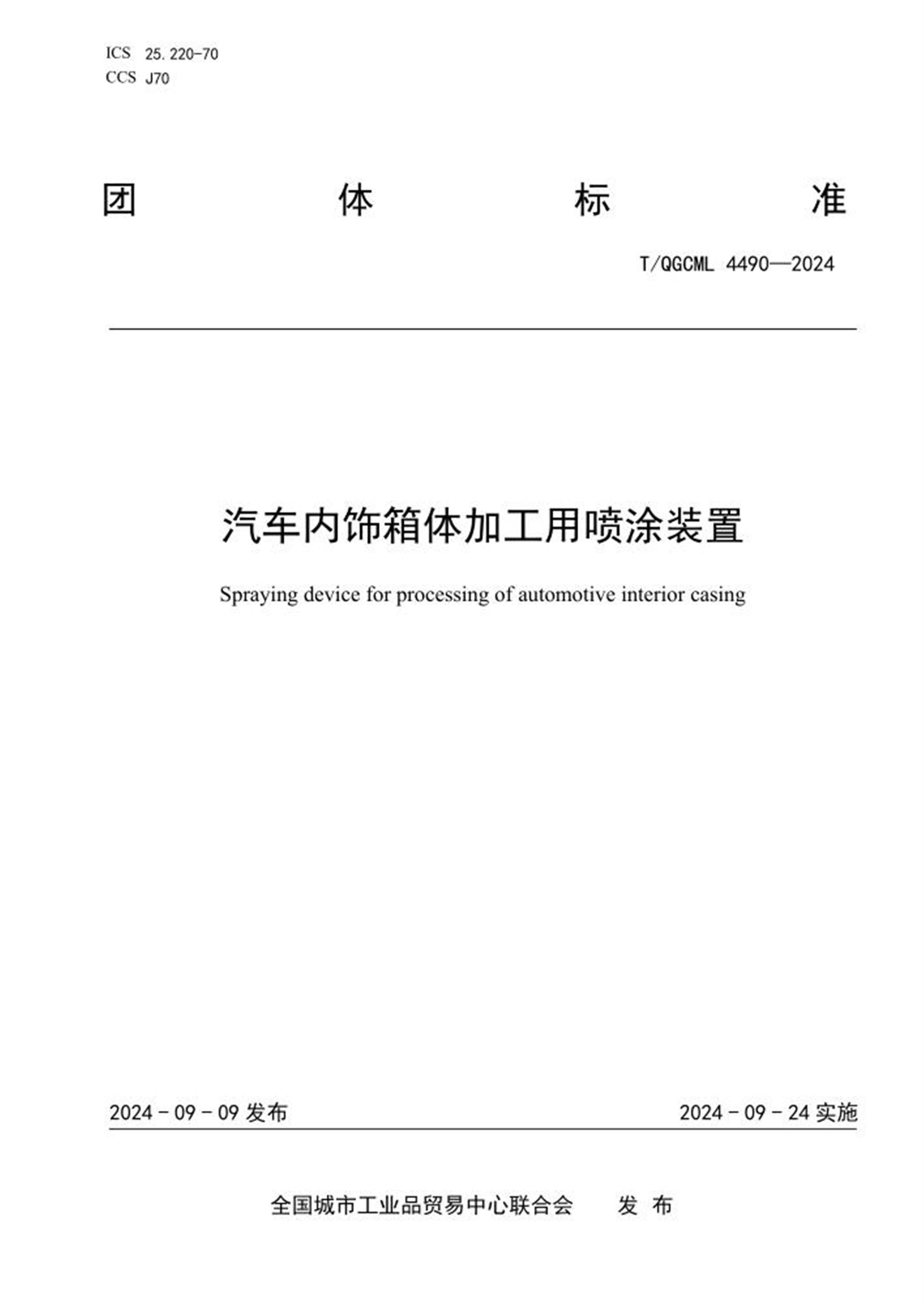

ICS 25.220-70
CCS J70
团体标准
T/QGCML 4490—2024
汽车内饰箱体加工用喷涂装置
Spraying device for processing of automotive interior casing
2024-09-09发布2024-09-24实施
全国城市工业品贸易中心联合会发布
目次
前言................................................................................. II
1 范围............................................................................... 1
2 规范性引用文件..................................................................... 1
3 术语和定义......................................................................... 1
4 构成及原理......................................................................... 1
5 技术要求........................................................................... 2
6 试验方法........................................................................... 3
7 检验规则........................................................................... 3
8 标志、包装、运输及贮存............................................................. 4
T/QGCML 4490—2024
II
前言
本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由全国城市工业品贸易中心联合会提出并归口。
本文件起草单位：武汉安东新材料有限公司、武汉鑫赛尔橡塑有限公司、武汉涛驰汽车配件有限责任公司。
本文件主要起草人：丁伟、王秋芬。
T/QGCML 4490—2024
1
汽车内饰箱体加工用喷涂装置
1 范围
本文件规定了汽车内饰箱体加工用喷涂装置的术语和定义、构成及原理、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本文件适用于汽车内饰箱体加工用喷涂装置的生产及检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 191 包装储运图示标志
GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件
GB 6388 运输包装收发货标志
GB 13306 标牌
GB 18719 热喷涂术语、分类
JB/T 8695 无气喷涂机
3 术语和定义
GB 18719界定的术语和定义适用于本文件。
4 构成及原理
4.1 构成
汽车内饰箱体加工用喷涂装置结构示意图如图1所示，主要零部件包括：
—— 1、处理箱体；
—— 2、底托块；
—— 3、收集盒体；
—— 4、控制面板；
—— 5、水平侧板；
—— 6、传输带；
—— 7、侧通槽；
—— 8、隔离胶板；
—— 9、支撑柱体；
—— 10、水平主管；
—— 11、U形内管；
—— 12、喷洒头；
—— 13、底螺孔；
—— 14、连接螺杆；
—— 15、进料管道；
—— 16、传输辊体；
—— 17、侧盒体；
—— 18、传输电机。
T/QGCML 4490—2024
2
图1 汽车内饰箱体加工用喷涂装置结构示意图
4.2 工作原理
汽车内饰箱体加工用喷涂装置通过将汽车内饰箱扣接设置在传输带的顶面一端位置，且对应扣接设置在支撑柱体的顶端位置固定住，然后在侧边的传输电机的转动下使得带动着传输辊体转动操作，在传输辊体的带动下使得传输带进行水平传输运动，在传输带的带动下使得带动着顶面的箱体贯穿侧通槽进入到处理箱体的内部，在进入到内部进行水平缓慢移动的同时，让侧边的进料管道注入对应物料进入到水平主管的内部，最后均匀进入到多个U形内管的内部，通过内侧边的喷洒头对中心移动的箱体进行喷涂操作，在喷涂后通过侧边的侧通槽向外排出操作，使得对箱体进行传输出收集操作，在采用了一体化结构使得在进行使用时更加的便捷，同时在传输带结构使得上下料更加的快速，而在多重的喷涂操作使得更加的全面。
5 技术要求
5.1 一般要求
汽车内饰箱体加工用喷涂装置应符合本标准的要求，并按规定程序批准的图样及技术文件制造。
5.2 外观
5.2.1 装置外表面应平整、光洁，不应有图样未固定的凸起、凹陷、粗糙不平等。
5.2.2 零部件加工面不应有锈蚀、毛刺、碰伤、划伤和其他缺陷。
5.2.3 涂镀层应密实均匀，色泽一致，无脱皮、剥落、露底、起泡、锈迹等缺陷。
5.2.4 外露焊缝应平直、均匀、无焊渣。
5.3 装配
装置各部件应齐全、完整，装配牢固，连接可靠，活动部件应运动灵活，固定部件应无脱落现象。
5.4 安全
应符合GB 5226.1的要求。
5.5 密封性
装置负载运行时，喷涂装置收集盒体、进料管道等密封部位，应无渗漏现象。
T/QGCML 4490—2024
3
5.6 管道要求
5.6.1 管道内外层应耐腐蚀，耐各种特殊介质。
5.6.2 管道应能承受静压试验，以2倍的最高工作压力进行静压试验，保压最少60s，不得出现泄露或损坏。
5.7 噪声
装置工作时噪声应不大于85dB(A)。
6 试验方法
6.1 外观
在自然光线下，采用目视法进行检查。
6.2 装配
采用目视、手触法进行检查。
6.3 安全
应按GB 5226.1的规定执行。
6.4 密封性
在正常工作条件下，运行稳定后，以水代料，向原料箱内注入适量饮用水，运行5min后，观察是否有水渗出。
6.5 管道试验
应按JB/T 8695的规定执行。
6.6 噪声
喷涂装置正常运转时，用声级计在装置的前、后、左、右四个方向进行测量，离地高度1.5米，距离装置1米，取平均值。
7 检验规则
7.1 检验分类
分为出厂检验和型式检验。
7.2 出厂检验
产品出厂需本厂质检部门检验，检验合格后附合格证方可出厂，检验项目符合表1规定。
表1 检验项目
项目
出厂检验
型式检验
外观
√
√
装配
√
√
安全
-
√
密封性
-
√
管道试验
-
√
噪声
-
√
注： “√”为必检项目，“-”为不检项目。
T/QGCML 4490—2024
4
7.3 型式检验
7.3.1 常规情况下型式检验一般一年一次，型式检验项目符合表1内容。
7.3.2 有下列情况之一时，也应进行型式检验：
—— 新产品或老产品转厂生产时；
—— 正式生产的产品在结构、材料、工艺有较大改变，可能影响产品性能时；
—— 产品停产1年以上，重新恢复生产时；
—— 出厂检验结果与上次型式检验有较大差异时；
—— 国家有关部门提出进行型式检验的要求时。
7.4 判定规则
7.4.1 出厂检验
检验项目全部符合本文件要求时出厂检验判为合格，有一项不符合的则判为不合格。
7.4.2 型式检验
型式检验项目符合本文件规定时则判定该产品合格，若有不符合规定的则判为型式检验不合格。
8 标志、包装、运输及贮存
8.1 标志
装置在明显部位应有符合GB 13306规定的标志，字迹应清晰、耐久，内容包括：
—— 产品名称、型号；
—— 产品使用说明书；
—— 制造厂名称；
—— 制造日期和出厂编号。
8.2 包装
包装贮存图示标志和运输包装收发标志应按GB 191、GB 6388的规定执行。
8.3 运输
装置在运输过程中要防止机械碰撞及日晒雨淋，在搬运过程中要保持外包装完好，应小心轻放，不应撞击，防止损坏。
8.4 贮存
装置应贮存在通风、干燥、清洁、无酸碱及腐蚀性气体的仓库内。
