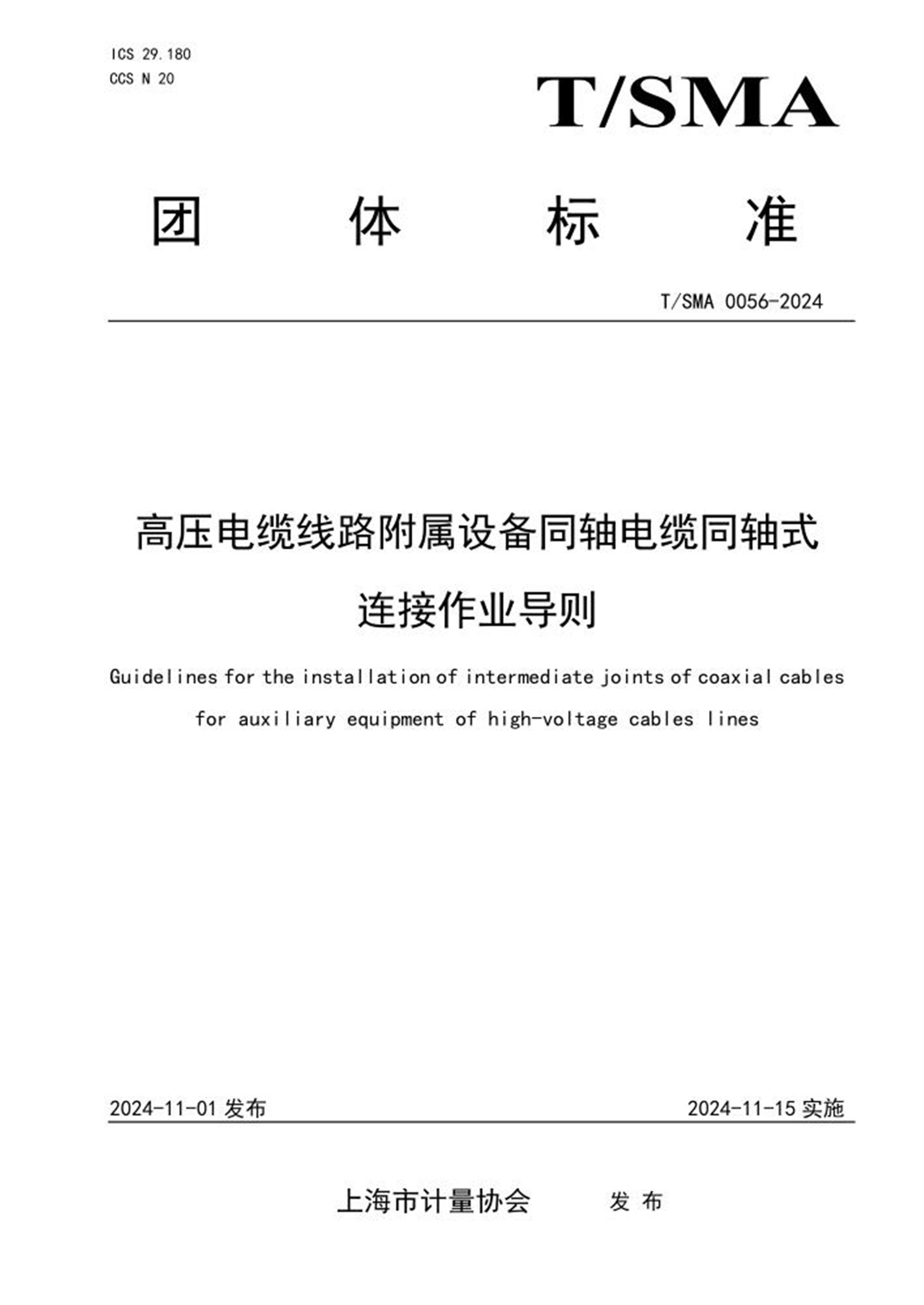

ICS 29.180
CCS N 20
团体标准
T/SMA 0056-2024
高压电缆线路附属设备同轴电缆同轴式连接作业导则
Guidelines for the installation of intermediate joints of coaxial cablesfor auxiliary equipment of high-voltage cables lines
2024-11-01 发布2024-11-15 实施
上海市计量协会发布
目次
前言.............................................................................. II
1 范围................................................................................. 1
2 规范性引用文件....................................................................... 1
3 术语和定义........................................................................... 1
4 工艺原理............................................................................. 2
5 工具要求............................................................................. 2
6 作业要求............................................................................. 3
7 连接作业............................................................................. 4
8 安全注意事项......................................................................... 6
附录A （资料性） 同轴电缆同轴式连接带电作业工器具技术要求..............................7
附录B （资料性） 人员及材料要求.......................................................11
附录C （资料性） 同轴电缆同轴式连接带电作业流程主要步骤示例...........................12
参考文献.............................................................................. 14
II
前言
本文件按照GB 1.1—2020《标准化工作导则第1 部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由上海市计量协会电力专业委员会提出。
本文件由上海市计量协会归口。
本文件起草单位：国网上海市电力公司电缆分公司、上海三原电缆附件有限公司、上海开辰电力技
术有限公司、远东海缆有限公司。
本文件主要起草人：李海、李亚群、陈嘉威、何邦乐、王振兴、周韫捷、原佳亮、王晓东、周咏晨、
沈磊、夏军、王东源、侯东雨、赵馨宇、范世峰、叶頲、杨天宇、周宏、沈斌、孙婕韵、周婕、杨舒婷、
邹翔宇、王骁迪、楼铁城、陈韦蒙、温德康、王舒寒、蔡春雨、孙剑飞。
本文件2024 年11 月首次发布。
1
高压电缆线路附属设备同轴电缆同轴式连接作业导则
1 范围
本文件规定了同轴电缆同轴式连接带电作业的工具要求、作业要求、连接作业及安全注意事项等。
本文件适用于110(66) kV 及以上电力电缆线路附属设备同轴电缆同轴式连接带电作业。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 26859 电力安全工作规程电力线路部分
DL/T 1253-2013 电力电缆线路运行规程
3 术语和定义
下列术语和定义适用于本文件。
3.1
高压电缆线路high voltage cable lines
由110(66) kV 及以上电缆、附件、附属设备及附属设施所组成的整个系统。
3.2
附属设备auxiliary equipments
与电缆系统一起形成完整电缆线路的附属装置与部件，包括油路系统、交叉互联系统、接地系统、
监控系统等。
3.3
交叉互联系统continuous cross-bonding system
由高压电缆的金属套、同轴电缆、交叉互联箱、接地箱所组成的接地系统。
3.4
交叉互联箱continuous cross-bonding box
用于在长电缆线路中为降低电缆护层感应电压，依次将一相绝缘接头一侧的金属套和另一相绝缘接
头另一侧的金属套相互连接后再集中分段接地的一种密封装置，包括护层过电压限制器、接地排、换位
排、公共接地端子等。
[来源：DL/T 1253-2013，3.5]
3.5
接地箱grounding box
2
主要由箱体、绝缘支撑板、芯线夹座、连接金属铜排等零部件组成，适用于高压单芯电缆接头、终
端的接地。
3.6
同轴电缆coaxial cable
一种具有两个同心导体，而导体又共用同一轴心的电缆，用于电缆交叉互联箱、接地箱和电缆金属
套的连接。
4 工艺原理
本文件中同轴电缆同轴式连接技术基于电磁屏蔽及阻抗匹配原理，将同轴电缆由内而外依次恢复连
接，保证了同轴电缆良好的绝缘水平及防水性能，操作简单方便，整体工艺示意图如图1 所示，主要步
骤如图2 所示。
图1 同轴电缆同轴式连接示意图
图2 同轴电缆同轴式连接工艺
5 工具要求
5.1 外芯连接金具
外芯连接金具由中间连接管及两端连接环组成，尺寸和电气性能指标应适配对应同轴电缆，金具参
数应符合表1 的规定。
表1 外芯连接金具
项目单位标准参数值
组成/ 中间连接管+两头连接环
连接方式/ 双头螺柱连接
材质/ 铜
工作电压V 100
长度及直径/ 与同轴电缆适配
结构功能/ 实现同轴电缆外芯可靠连接
3
5.2 安全接地工具
安全接地工具应包含内芯穿刺探针接地线和外芯齿口夹具接地线，并具备将同轴电缆内外芯独立接
地的功能，工具参数应符合表2 的规定。
表2 安全接地工具
项目单位标准参数值
组成/ 内芯接地线+外芯接地线
结构功能/ 实现同轴电缆内外芯独立接地
5.2.1 内芯穿刺接地线
内芯穿刺接地线由穿刺探针（限位臂、穿刺针、旋钮）、连接线和接地端组成，尺寸和电气性能指
标应适配对应同轴电缆，接地线参数应符合表3 的规定。
表3 内芯穿刺接地线
项目单位标准参数值
组成/ 穿刺探针（限位臂、穿刺针、旋钮）+连接线+接地端
穿刺探针材质/ 铜合金
穿刺探针长度mm ≥80
连接线截面mm2 ≥25
连接线长度m 3~5
工作电压V 100
结构功能/ 实现同轴电缆内芯可靠接地
5.2.2 外芯齿口夹具接地线
外芯齿口夹具由齿口夹具（安装螺杆、调节旋钮、4 个齿口）、连接线和接地端组成，尺寸和电气
性能指标应适配对应同轴电缆，接地线参数应符合表4 的规定。
表4 外芯齿口夹具接地线
项目单位标准参数值
组成/ 齿口夹具（安装螺杆、调节旋钮、4 个齿口）+连接线+接地端
齿口夹具材质/ 铜合金
出口夹具尺寸/ 与对应同轴电缆外护套截面适配
连接线截面mm2 ≥25
连接线长度m 3~5
工作电压V 100
结构功能/ 实现同轴电缆外芯可靠接地
5.3 其他
工器具配备要求参见附录A 表A.5，材料配备见附录B 表B.1。
6 作业要求
6.1 一般要求
6.1.1 人员要求
作业人员应符合GB 26859 中4.1 条款中的相关要求。
作业人员配置的基本要求参见附录B 表B.2。
4
6.1.2 气象条件
6.1.2.1 高压电缆交叉互联系统的不停电换位作业应在良好的天气下进行。如遇雷、雨、雪、大雾时不
应采用不停电作业方式。风力大于10m/s(5 级)以上时，相对湿度大于80%的天气，不宜采用不停电作
业方式。
6.1.2.2 在特殊或紧急条件下，必须在恶劣气候下进行抢修时，应针对现场气候和工作条件，组织有关
工程技术人员和全体作业人员充分讨论，制定可靠的安全措施，经本单位批准后方可进行。夜间抢修作
业应有足够的照明设施。
6.1.2.3 不停电作业过程中天气突然变化，有可能危及人身或设备安全时，应立即停止工作。
6.2 作业前要求
6.2.1 作业前，工作负责人应勘察施工点及该换位段的交叉互联箱或接地箱的铜排连接是否正常；应确
认在该换位段内，仅工作地点的同轴电缆故障，其他同轴电缆均正常；并且在作业点及其所在换位段的
交叉互联箱或接地箱处测量感应电压，应小于300V。
6.2.2 作业前，工作负责人需根据勘察结果及线路资料确定缺陷位置及类型、作业方法、所需工具、应
采取的措施。
6.2.3 作业前，所使用的工器具应试验合格，并经批准后方可使用。
7 连接作业
7.1 作业流程
使用高压电缆线路附属设备同轴电缆同轴式连接技术进行带电作业时，整体操作流程遵循以下步骤：
准备工作→内外芯独立接地→电缆切割→内芯剥切→外芯连接部件预套入→内芯压接及内绝缘恢复→
外芯剥切→外芯连接→外绝缘恢复及防水处理→收尾工作。施工流程见图4。
图3 施工流程图
7.2 作业准备
a) 工作负责人核对线路铭牌、交叉互联箱、接地箱编号；
b) 开始工作前，应全线巡视，监测并确认护层环流以及线路负荷在安全范围内；
c) 工作负责人召集工作人员交待工作任务，对工作班成员进行危险点告知，交待安全措施和技术
措施，确认每一个工作班成员都已知晓，检查工作班成员精神状态是否良好，人员是否合适；
5
d) 整理材料，对安全用具、绝缘工具进行检查；
e) 根据施工现场情况设置红白带或安全遮拦围出作业范围，并对内悬挂“在此工作”牌，对外悬
挂“止步高压危险”牌，工作位置铺设绝缘垫；
f) 检查作业装置和现场环境符合同轴电缆同轴式连接带电作业条件，确认是否需要开挖路面和接
头坑并实施；
g) 将作业点及紧邻的大小号侧交叉互联箱、接地箱的铜牌接地。
7.3 同轴电缆连接过程
7.3.1 同轴电缆内芯剥切
a) 确认接地箱或交叉互联箱侧同轴电缆A 和高压电缆金属套侧同轴电缆B 符合接头条件；图C.1
b) 确认A 段同轴电缆正确接入交叉互联箱或接地箱；
c) 测量并标记外芯接地位置，使用外芯齿口夹具接地线将同轴电缆A 外芯可靠接地；
d) 测量并标记外芯切割位置，在标记位置处剥掉外护层、填充层，并切断外芯铜丝，漏出内绝缘
层；
e) 测量并标记内芯穿刺位置，使用内芯穿刺接地线在标记位置进行贯穿穿刺，保证内芯可靠接地；
f) 测量并标记接头中心位置，并在标记处切割A 段同轴电缆；
g) 测量并标记内绝缘剥除位置，剥除内绝缘，漏出内芯铜丝；
h) 将B 段同轴电缆如上述7.2.1 中c)~i)步骤进行处理。
接头示意图及主要操作环节示例见附录C 图C.1-C.3。
7.3.2 外芯连接部件预套入
在一段同轴电缆上套入一个连接环，另一段同轴电缆上依次套入连接环、外芯连接管及热缩管。
7.3.3 内芯压接及内绝缘恢复
a) 将两端同轴电缆内芯插入内芯连接管，使用匹配的压接钳及模具对内芯连接管压接；
b) 在内芯压接管外绕包2-3 层绝缘带将内芯压接管全部覆盖后，拆除内芯穿刺探针；继续绕包绝
缘带，使绝缘带直径大于内绝缘层直径2-3mm，并在两端内绝缘层上分别搭盖25mm。
主要操作环节示例见附录C 图C.4-C.5。
7.3.4 同轴电缆外芯剥切
外芯齿口夹具保持接地的情况下，测量并标记外护层剥除位置并剥除外护层、填充层，露出外芯，
两段电缆处理一致。
主要操作环节示例见附录C 图C.6。
7.4.5 外芯连接
按尺寸要求将外芯连接管移至安装位置，将两端连接环与中间连接管可靠连接。
主要操作环节示例见附录C 图C.7-C.8。
7.3.6 外绝缘恢复及防水处理
a) 在外芯连接管及连接环外侧绕包绝缘带不少于4 层（凹陷处需填平），并在两端外护层上分别搭
盖25mm；
b) 在绝缘带外绕包4 层防水带，当全部覆盖外芯部分后，拆除两段电缆上的外芯齿口夹具；继续
绕包防水带，将外芯齿口夹具所留齿口可靠密封；
c) 确认热缩管两端位置，保证外芯齿口夹具所留齿口在热缩管覆盖范围内；确认热缩管密封口位
置，并在对应位置的同轴电缆外护套处进行打磨；
d) 在外芯连接管两端端口、齿口位置以及打磨位置均绕包防水密封条；
e) 将热缩管放置标记位置，热收缩热缩管，热缩管收缩后表面应平整无气泡；
f) 在热缩后的热缩管两侧端口分别依次绕包防水带和PVC 带防水密封。
6
主要操作环节示例见附录C 图C.9-C.10。
7.3.7 收尾工作
a) 接头结束后对开挖处进行覆土恢复，并在上面使用钢板、穿管或水泥板等对接头进行保护；
b) 清理现场，保持现场环境整洁。
7.4 质量验收
安装完成后，通过相关电气试验项目的质量标准及质量要求进行验收。
8 安全注意事项
8.1 作业人员在进行电缆开断或剥切前，应得到工作负责人或监护人的许可；
8.2 作业过程中，作业人员禁止离开绝缘垫；
8.3 作业过程中禁止摘下绝缘防护用具；
8.4 作业过程中，作业人员应避免同时触碰同轴电缆内外芯。
7
AA
附录A
（资料性）
同轴电缆同轴式连接带电作业工器具技术要求
a) 外芯连接金具
表A.1 外芯连接金具
图A.1 外芯连接金具示意图和实物图
b) 安全接地工具在同轴电缆上的使用情况
表A.2 安全接地工具
项目单位标准参数值
组成/ 中间连接管+两头连接环
连接方式/ 双头螺柱连接
材质/ 铜
机械强度/ 符合检测标准的机械强度
工作电压V 100
长度及直径/ 与同轴电缆适配
结构功能/ 实现同轴电缆外芯可靠连接
项目单位标准参数值
组成/ 内芯接地线+外芯接地线
结构功能/ 实现同轴电缆内外芯独立接地
8
图A.2 安全接地工具在同轴电缆上的使用情况
c) 内芯穿刺接地线
表A.3 内芯穿刺接地线
图A.3 内芯穿刺工具示意图和实物图
项目单位标准参数值
组成/
穿刺探针（限位臂、穿刺针、旋钮）+
连接线+接地端
穿刺探针材质/ 铜合金
穿刺探针长度mm 80
机械强度/ 符合检测标准的机械强度
连接线截面mm2 25
连接线长度m 3
工作电压V 100
结构功能/ 实现同轴电缆内芯可靠接地
9
d) 外芯齿口夹具接地线
表A.4 外芯齿口夹具接地线
图A.4 外芯齿口夹具示意图和实物图
e) 其他工器具
主要工器具包括个人安全工器具、配套专用金具、专用剥切器具、其他工器具等，具体配置如表A.5
所示。
表A.5 主要工器具配置表
序号工器具分类工器具名称规格型号数量备注
1
个人安全
工器具
绝缘安全帽10kV 1 顶
2 绝缘手套10kV 1 双
3 绝缘垫10kV 2 块
4
同轴电缆中
间接头带电
作业配套专
用工具
内芯穿刺探针接地
线
/ 2 条
5
外芯齿口夹具接地
线
/ 2 条
6 内芯连接管按电缆规格1 只
7 外芯连接管按电缆规格1 只
项目单位标准参数值
组成/
齿口夹具（安装螺杆、调节旋钮、4 个
齿口）+连接线+接地端
齿口夹具材质/ 铜合金
出口夹具尺寸/ 与对应同轴电缆外护套截面适配
机械强度/ 符合检测标准的机械强度
连接线截面mm2 25
连接线长度m 3
工作电压V 100
结构功能/ 实现同轴电缆外芯可靠接地
10
8 连接环按电缆规格2 个
9
剥切、压接等
工具
圆管切割器SATA97303/6-64mm 1 把
10 美工刀1 把
11 压接钳
手动液压12T、六角
压模1 把
需和内芯连
接管适配
12 锤子/ 1 把
13 扳手开口50、55 各1 把2 把
14 液化气喷枪/ 1 套
15
其他
钳形电流表600A 1 套
16 万用表1kV 1 套
17 高压探测棒10kV 1 副
18 外接电源220V 1 台
19 护目镜/ 1 副
11
BB
附录B
（资料性）
人员及材料要求
B.1 主要材料
包括绝缘、密封等各种材料，具体配置如表B.1 所示。
表B.1 主要材料配备表
序号材料规格型号数量备注
1 绝缘带
J-20 绝缘胶
带
2 卷
2 PVC 带
1500 电气绝
缘胶带
50mm*10m
1 卷
3 热缩管500mm,φ80 1 个
长度需覆盖外
芯齿口夹具所
留齿口
4 防水密封条
2228 防水绝
缘胶带
7 条
B.2 人员配置
根据工程量和作业条件合理安排施工人员，一般情况下安排6 人，包括负责人、安全员、接头技术
操作人员和施工人员。具体人员基本配置如表B.2 所示。
表B.2 人员组织配备及岗位职责表
序号岗位人数岗位职责
1 负责人1
现场组织、协调、指挥、
质量管控及验收
2 监护人1
检查现场安全环境布置、工器具检查、防火
安全监护等
3 接头技术操作人员2 服从指挥、按规程操作
4 施工人员2
换位箱施工土坑挖掘、不良天气帐篷搭建、
施工完成后执行收尾工作
12
附录C
（资料性）
同轴电缆同轴式连接带电作业流程主要步骤示例
a) 同轴电缆连接示意图
图C.1 同轴电缆中间接头示意图
b) 同轴电缆内芯剥切
图C.2 外芯接地及内绝缘剥切图C.3 内芯接地及内芯剥切
c) 内芯压接及内绝缘恢复
图C.4 内芯压接图C.5 内绝缘层恢复
13
d) 同轴电缆外芯剥切
图C.6 两端外芯剥切
e) 外芯连接
图C.7 外芯成喇叭开口状图C.8 外芯连接管与连接环连接
f) 外绝缘恢复及防水处理
图C.9 外绝缘恢复及防水处理图C.10 热缩管热缩及端口防水处理
14
参考文献
[1] GB 14315-1993 电力电缆导体用压接型铜、铝接线端子和连接管
