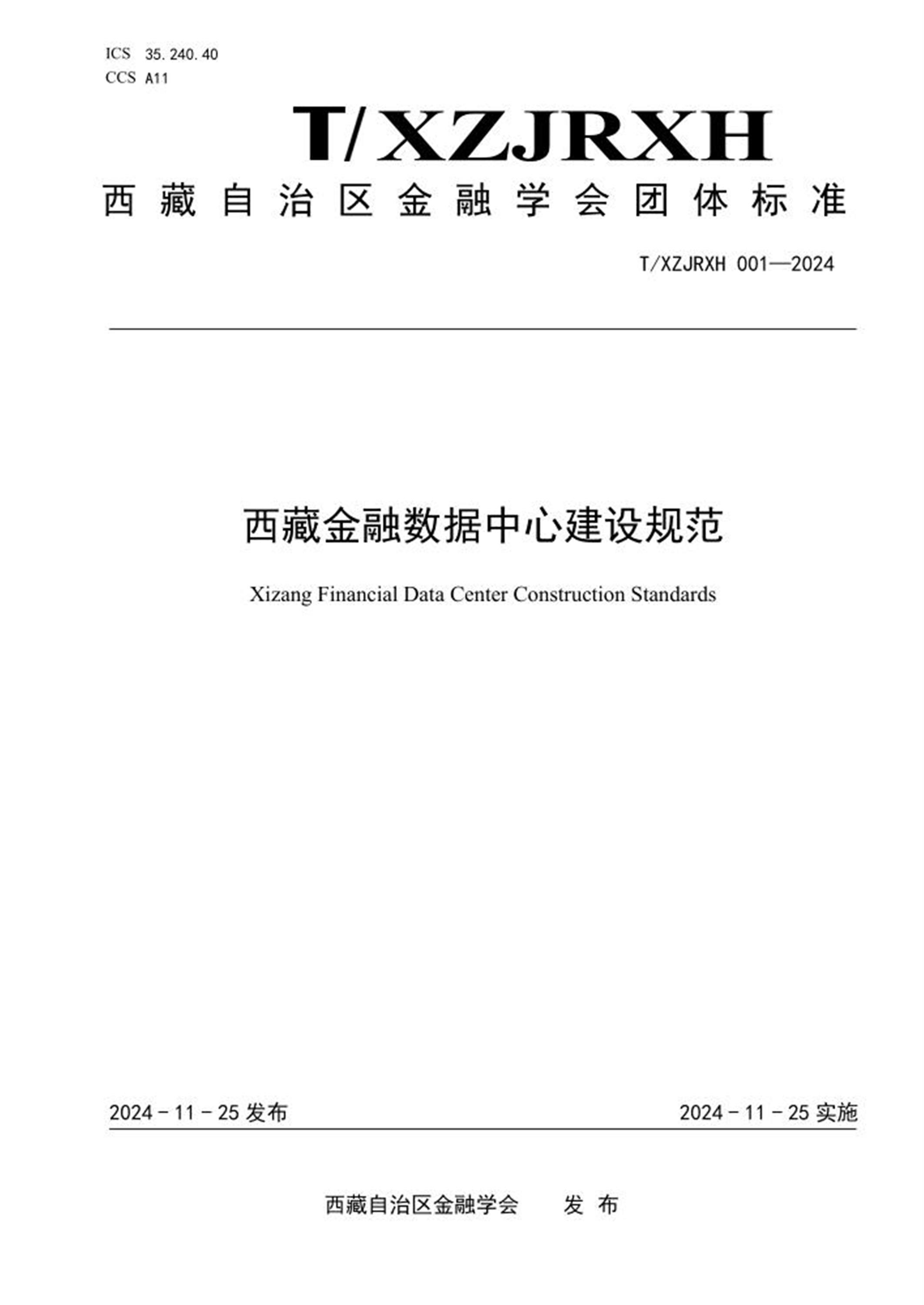

ICS 35.240.40 CCS A11 西藏自治区金融学会团体标准 T/XZJRXH 001—2024 西藏金融数据中心建设规范 Xizang Financial Data Center Construction Standards 2024-11-25 发布2024-11-25 实施西藏自治区金融学会发布 Public 目次前言........................................................................... III 1 范围................................................................................. 1 2 规范性引用文件....................................................................... 1 3 术语、定义和缩略语................................................................... 2 3.1 术语和定义....................................................................... 2 3.2 缩略语........................................................................... 3 4 等级分类、设计指标与使用条件......................................................... 3 4.1 机房等级分类..................................................................... 3 4.2 机房设计指标..................................................................... 4 4.3 正常使用条件..................................................................... 5 5 选址及构成........................................................................... 8 5.1 建筑物选址....................................................................... 8 5.2 建筑物内选址..................................................................... 9 5.3 机房组成........................................................................ 10 5.4 建设规模........................................................................ 10 5.5 设备布置........................................................................ 11 5.6 重要设备隔震.................................................................... 12 6 环境要求............................................................................ 12 6.1 温度、湿度及空气粒子浓度........................................................ 12 6.2 噪声、电磁干扰、振动............................................................ 13 7 建筑结构与装饰装修.................................................................. 13 7.1 建筑结构........................................................................ 13 7.2 机房装修........................................................................ 15 7.3 保温和节能...................................................................... 16 8 供配电系统.......................................................................... 16 8.1 高原电工电子产品选型............................................................ 16 8.2 高原电工电子产品检验............................................................ 18 8.3 高压变配电系统.................................................................. 20 8.4 低压配电系统.................................................................... 22 8.5 发电机组........................................................................ 25 8.6 不间断电源系统（UPS）........................................................... 27 8.7 电力线缆........................................................................ 29 8.8 照明............................................................................ 31 8.9 静电防护........................................................................ 32 8.10 防雷与接地..................................................................... 33 9 电磁屏蔽系统........................................................................ 35 9.1 一般规定........................................................................ 35 T/XZJRXH 001—2024 II Public 9.2 结构形式........................................................................ 35 9.3 屏蔽件.......................................................................... 35 10 空气调节系统....................................................................... 35 10.1 一般规定....................................................................... 35 10.2 气流组织....................................................................... 36 10.3 负荷计算....................................................................... 36 10.4 系统设计....................................................................... 37 10.5 新风系统....................................................................... 40 10.6 排风系统....................................................................... 40 11 综合布线系统....................................................................... 40 11.1 一般规定....................................................................... 40 11.2 布线标签....................................................................... 41 11.3 屏蔽布线....................................................................... 41 12 智能化系统......................................................................... 42 12.1 一般规定....................................................................... 42 12.2 视频监控系统................................................................... 42 12.3 入侵报警系统................................................................... 43 12.4 出入口控制系统................................................................. 43 12.5 环境和设备监控系统............................................................. 44 13 消防系统........................................................................... 45 13.1 一般规定....................................................................... 45 13.2 灭火系统....................................................................... 46 13.3 火灾报警....................................................................... 46 13.4 消防排烟....................................................................... 47 13.5 防火与疏散..................................................................... 47 14 给水排水系统....................................................................... 48 14.1 一般规定....................................................................... 48 14.2 给水排水管道敷设............................................................... 49 15 模块化数据中心..................................................................... 49 15.1 基础环境要求................................................................... 49 15.2 建设要求....................................................................... 50 附录A........................................................................... 52 附录B........................................................................... 53 附录C........................................................................... 55 附录D........................................................................... 56 T/XZJRXH 001—2024 III 前言本文件按照GB 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由西藏自治区金融学会和中国人民银行西藏自治区分行共同提出。 本文件由西藏自治区金融学会归口。 本文件起草单位:中国人民银行西藏自治区分行、中国人民银行清算总中心、西藏自治区市场监督管理局标准化所、西藏自治区市场监督管理局信息中心、中国建设银行股份有限公司西藏自治区分行、 中国银行股份有限公司西藏自治区分行、西藏银行股份有限公司、中国电器科学研究院股份有限公司、 威凯检测技术有限公司、西藏大学、山西师范大学、中国移动通信集团西藏有限公司、西藏高驰信息技术服务有限责任公司、西藏高驰征信有限责任公司、北京科计通电子工程有限公司、中国石油天然气股份有限公司勘探开发研究院、新疆维吾尔自治区重要信息系统灾备中心、泉州银行股份有限公司、北京金翰华科技有限公司、北京中润长弘管理咨询有限公司、科华数据股份有限公司、广西玉柴船电动力有限公司、盛年科技有限公司、施耐德电气（中国）有限公司、昆明高海拔电器检测有限公司、合肥创科电子工程科技有限责任公司、北京中启鑫诚建筑有限公司、深圳市英维克科技股份有限公司、西藏宁算科技集团有限公司、银措（上海）科技有限公司。 本文件主要起草人:姚中玉、王庆刚、杨云虹、袁斌、贡桑德吉、刘磊、王炳刚、宋泽凡、徐毅男、 石维彬、郑鑫、黄群骥、于庆友、王英辉、王少强、杜维华、李亮、包智勇、巴桑次仁、孟红月、郭杨、 牛波娟、沈亮、扎多、黄小东、郭晓梅、付国平、仁增白旺、李子雷、罗通政、江村朗珍、扎拉罗布、 兰竹、周强、索南尖措、王大为、田勇、扎西、慈诚罗波、罗桑强巴、鲁晓通、辛亚斌、林建、曾凯军、 黄武健、易加宁、关策、吴道禹、翁炜艺、赵宇、王晓彤、刘旒、徐志高、韩琦、李新起、蒋宁、 陶昌军。 本文件主要审查人:鲍亮、李忠耀、王刚、陈成、王宇、李长征、陈划生。 本文件为首次发布。 T/XZJRXH 001—2024 1 西藏金融数据中心建设规范 1 范围本文件规定了西藏金融数据中心的等级分类与设计指标、选址及构成、环境要求、建筑结构与装饰装修、供配电系统、电磁屏蔽系统、空气调节系统、综合布线系统、智能化系统、消防系统、给水排水系统以及模块化数据中心等方面的技术要求。 本文件适用于建设在西藏高原地区海拔高度低于5000m的新建、改建和扩建的金融数据中心。安装地点超过5000m的数据中心，其电气、空调及消防等设备应根据制造商与用户的协议进行设计或使用。 2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 2820.1 往复式内燃机驱动的交流发电机组第1部分：用途、定额和性能 GB 3859.2 半导体变流器通用要求和电网换相变流器第1-2部分：应用导则 GB 4208 外壳防护等级（IP代码） GB 6072.1 往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法通用发动机的附加要求 GB 7106 建筑外门窗气密、水密、抗风压性能分级及检测方法 GB 12955 防火门 GB 13539.3 低压熔断器第3部分: 非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器） 标准化熔断器系统示例A至F GB 14048.1 低压开关设备和控制设备第1部分：总则 GB 14597 电工产品不同海拔的气候环境条件 GB 16916.1 家用和类似用途的不带过电流保护的剩余电流动作断路器第1部分: 一般规则 GB 16917.1 家用和类似用途的带过电流保护的剩余电流动作断路器第1部分: 一般规则 GB 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验 GB/Z 16935.2 低压系统内设备的绝缘配合第2-1部分：应用指南 GB 18883 室内空气质量标准 GB 20626.1 特殊环境条件高原电工电子产品第1部分：通用技术要求 GB 20626.3 特殊环境条件高原电工电子产品第3部分：雷电、污秽、凝露得防护要求 GB 20645 特殊环境条件高原用低压电器技术要求 GB 36340 防静电活动地板通用规范 GB 41783 模块化数据中心通用规范 GB 50016 建筑设计防火规范 GB 50023 建筑抗震鉴定标准 GB 50084 自动喷水灭火系统设计规范 GB 50116 火灾自动报警系统设计规范 GB 50140 建筑灭火器配置设计规范 GB 50156 汽车加油加气站设计与施工规范 GB 50160 石油化工企业设计防火规范 GB 50174 数据中心设计规范 GB 50189 公共建筑节能设计标准 GB 50217 电力工程电缆设计规范 T/XZJRXH 001—2024 2 GB 50219 水喷雾灭火系统技术规范 GB 50222 建筑内部装修设计防火规范 GB 50223 建筑工程抗震设防分类标准 GB 50343 建筑物电子信息系统防雷技术规范 GB 50345 屋面工程技术规范 GB 50352 民用建筑设计通则 GB 50367 混凝土结构加固设计规范 GB 50370 气体灭火系统设计规范 GB 50719 电磁屏蔽室工程技术规范 GB 50898 细水雾灭火系统技术规范 GB 55002 建筑与市政工程抗震通用规范 GB 55021 既有建筑鉴定与加固通用规范 JGJ 116 建筑抗震加固技术规程 JGJ 145 混凝土结构后锚固技术规程 3 术语、定义和缩略语 3.1 术语和定义 GB 50174界定的以及下列术语和定义适用于本文件。 3.1.1 高原plateau 海拔1000m以上至5000m的地区。 【来源：GB 11804-2005,2.1.24,有修改】 3.1.2 常规型产品normal product 以相关产品标准（规范）所规定的标准环境为依据而设计制造的产品。 【来源：GB 20645-2021，3.3】 3.1.3 高原型产品products used for plateau 在常规型产品的基础上，针对预期用途所涉及的高原环境条件、对原来的设计和配置进行调整或重新设计使之满足高原产品标准所规定要求的，能够正常使用的产品。 【来源：GB 11022-2020，4.2.2，有修改】 3.1.4 雷电lightning 雷和闪电的合称。 【来源：GB 20626.3-2022，3.1】 3.1.5 凝露condensation 试验样品的表面温度低于周围空气的露点时，水蒸气在该表面上析出的现象，即水由气态转变为凝集的液态。 【来源：GB 20626.3-2022，3.2】 3.1.6 污秽pollution T/XZJRXH 001—2024 3 污染影响介电强度或表面电阻率的导电电解层物质。 注：导电电解层物质有固态、液态、或气态（游离气体）等。 【来源：GB 20626.3-2022，3.3】 3.1.7 （环境条件的）污染等级pollution degree(of environmental conditions) 根据导电的或吸湿的尘埃、游离气体或含盐量和相对湿度的大小,以及由于吸湿或凝露导致表面介电强度和/或电阻率下降事件发生的频度而对环境条件作出的分级。 注1:暴露装置的污染等级可不同于提供外壳或内部加热方法防止其吸湿或凝露的处于宏观环境的装置的污染等级。 注2:就本文件而言,污染等级指的是微观环境的污染等级。 【来源：GB 14048-2012，3.7.57】 3.1.8 模块化数据中心modular data center 安装在建筑物内，由模块化的功能模块组成，且由建筑物提供配套设施的数据中心，为电子信息设备系统提供服务。 【来源：GB 41783-2022，3.1】 3.1.9 隔震装置isolation device 用以减少地震能量由基础传递给设备的装置。 【来源：GB 39531-2020，2.16】 3.2 缩略语下列缩略语适用于本文件。 UPS:不间断电源系统（Uninterruptible Power System） STS: 静态转换开关(Static Transfer Switche) 4 等级分类、设计指标与使用条件 4.1 等级分类 4.1.1 西藏地区金融数据中心按机构层级设置、机房功能定位和业务重要程度划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ 级。 4.1.2 总行生产机房、总行直属企事业及相关单位中承载关键信息基础设施或业务连续性等级为三级及以上电子信息系统的生产机房，划分为Ⅰ级。省会城市中心分行、支行生产机房划分为Ⅱ级。地市（州） T/XZJRXH 001—2024 4 支行机房划分为Ⅲ级。县（市）支行机房划分为Ⅳ级。同城、异地灾备机房与主业务机房同等级。机房等级划分见表1。 表1 机房等级划分机房类型机房等级 I 级II 级 III 级 IV 级总行机房√ - 总行生产机房、总行直属企事业及相关单位中承载关键信息基础设施或业务连续性等级为三级及以上电子信息系统的生产机房 √ - 总行灾备机房√ - 省会城市分行、支行机房- √ - 地市（州）支行机房- √ - 县市支行机房- √ 注1：“√”表示所选机房类型与机房等级的对应关系； 注2：“-”表示对内容不做要求，全文表格的“-”均为本含义； 注3：本文件机房等级划分与Q/PBC00018 的类似。 注4：本文件未明确机房等级的条款，则适用各级机房。 4.2 设计指标 4.2.1 机房设计指标包括供配电系统、空气调节系统、电磁屏蔽系统、综合布线系统、智能化系统、 消防系统、给水排水系统等方面。为进一步保障安全生产，设计指标在参照现行国家有关标准执行的基础上，适度提升了供配电系统和机房专用空调的设计要求，见表2。 表2 机房设计重要指标机房等级供配电系统机房专用空调其他设备 I 级容错N+X 冗余（X=1～N） 参照现行国家有关标准执行 II 级容错N+1 冗余 III 级冗余冗余 IV 级基本需求- 注：供配电系统中发动机不做容错要求。 T/XZJRXH 001—2024 5 4.2.2 机房设计应符合信息安全管理要求，网络与信息系统安全保护等级防护措施应符合GB 22239 的有关规定。 4.2.3 机房设计应符合反恐怖管理要求，配置相应的设施设备。 4.2.4 机房建设相关资质要求可参考附录A。 4.3 正常使用条件 4.3.1 海拔安装海拔高度小于等于1000米的标注为G1，从1000m开始至5000m，每1000m划分为一个等级，分别标注为G2、G3、G4和G5，具体内容见表3。本规范适用的安装海拔高度为G3、G4和G5。 表3 海拔等级表海拔高度H（m） H≦1000 H≦2000 H≤3000 H≤4000 H≤5000 标志G1 G2 G3 G4 G5 4.3.2 产品分类及选择适用于高原环境的产品按海拔高度可分为： a） 常规型产品； b） 高原型产品： ——户内高原型产品； ——户外高原型产品。 在本标准规定的海拔高度范围内应选用高原型产品。 4.3.3 周围空气压力、温度、湿度、太阳辐射强度根据海拔高度等级，周围空气压力、温度、湿度和太阳辐射强度应符合GB 14597-2010的第4章的相应规定。 如果产品使用的温度范围超出相应产品标准中正常使用条件规定的周围温度范围，应由制造商按 GB 14597-2010规定其允许使用的极限周围空气温度范围。 4.3.4 污染等级数据中心的污染等级应不小于GB 14048.1—2012中6.1.3.2规定的污染等级2，既一般情况仅有非导电性污染,但是要考虑到偶然由于凝露造成短暂的导电性。 4.3.5 雷电、凝露与污秽根据青藏高原寒温,沙尘多,凝露少的气候特点及使用场所,电工电子产品的雷电、污秽与凝露的防护应满足GB 20626.3的防护要求。 4.3.6 抗震、隔震要求根据青藏高原多地震的情况，金融数据中心的基础设施应进行抗震设计，应满足GB 55002的规定。 T/XZJRXH 001—2024 6 金融数据中心非结构构件应根据业务系统的重要性和地震灾害事件可能引发的损失确定非结构抗震的具体设计目标和措施，金融业数据中心的业主方、使用方可根据实际需求提出高于普通建筑非结构抗震的性能目标。 金融数据中心非结构构件抗震的基本要求包括供配电系统、空气调节系统、给水排水系统、综合布线系统、智能化系统、电磁屏蔽系统和消防系统等建筑机电工程设施应符合GB 50981 和JGJ 339 中非结构构件抗震相关要求。 金融数据中心的重要设备应按本规范5.6的要求进行隔震设计，安装相应的隔震装置。 4.3.7 性能要求 4.3.7.1 产品性能要求应满足相应产品标准的规定,同时新增对温升、介电性能、接通和分断正常负载的能力、临界直流负载电流、接通和分断短路电流能力、脱扣特性以及耐低温性能的要求。 4.3.7.2 户内高原型产品的温升低压电器产品温升随海拔的升高而递增,而环境温度随海拔的升高而降低,虽然对产品的温升递增有一定补偿作用,但高原地区户内环境的温度和某些局部特定环境温度随海拔的升高其变化程度不大, 补偿作用相对较弱。因此户内高原型产品的温升极限值仍按相关产品标准原来的规定。 4.3.7.3 户外高原型产品的温升低压电器产品温升随海拔的升高而递增,但户外平均环境温度随海拔的升高而递减，不同海拔高度的平均环境温度值见表4,对产品的温升递增有明显的补偿作用,因此户外使用的以及无人值守场所使用的低压电器产品允许对温升极限值进行海拔修正，修正值见表5。 各海拔高度处的产品温升极限值应按下式确定: τ=τ0 +Δτ 式中: τ0 ———相关产品标准中规定的温升极限值; Δτ ———温升极限值的海拔修正值,由表5查出。 电阻器、变阻器等高发热电器除外,其海拔修正值见表5或由产品标准和技术条件加以规定。 表4 不同海拔高度的平均环境温度值海拔（m） 0 1000 2000 3000 4000 5000 平均温度（℃） 20 20 15 10 5 0 表5 温升极限值的海拔修正值使用地点的海拔高度H（m） Δτ（K） H ≤2000 0 2000
