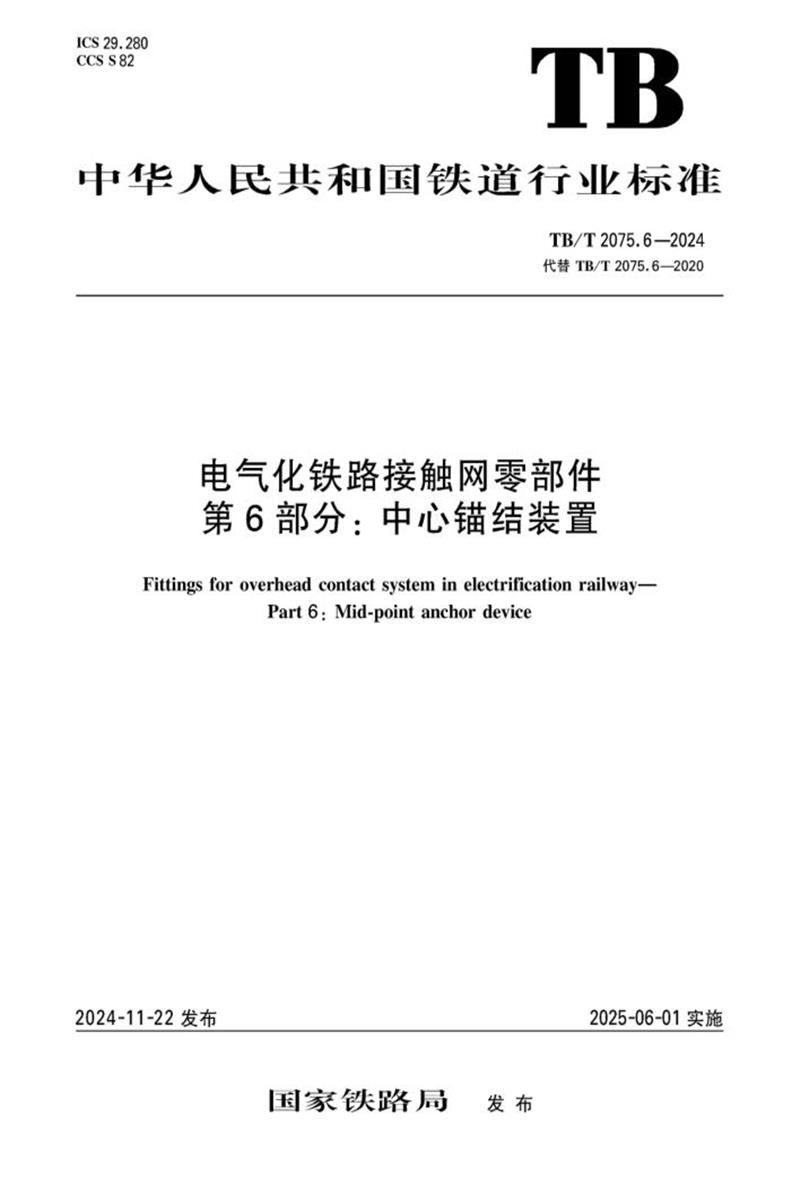

以下是TB/T 2075.6-2024《电气化铁路接触网零部件第6部分：中心锚结装置》核心内容的详细总结：
一、标准定位与修订
- 适用范围
适用于电气化铁路接触网系统，防止锚段窜动或缩小接触悬挂断线事故范围的中心锚结装置。 - 版本更替
替代TB/T 2075.6-2020，主要修订内容包括： - 零部件代号、结构型式、材质要求的更新（如接触线/承力索中心锚结线夹代号调整）。
- 新增制造工艺要求（如模锻工艺、硬度匹配）。
- 补充中心锚结绳（6.3）和紧固件（6.4）的技术规范。
- 优化检验规则（7.2）与标志包装要求（第8章）。
二、中心锚结装置组成
- 核心部件 ：接触线中心锚结线夹、承力索中心锚结线夹、接触线/承力索中心锚结绳。
- 辅助件 ：螺栓、销钉、垫圈等紧固件（需符合GB/T标准）。
三、关键零部件技术要求
1. 接触线中心锚结线夹（6.1）
- 结构型式 （图1+表1）：
- 夹板+本体+心形护环+压接管+销钉+螺栓组合。
- 主要尺寸：孔中心距22mm、压接管长度40mm、螺栓规格M12等。
- 材质 （表2）：
- 本体：CuNi2Si或QAl10-4-4（锻件）；
- 锚结绳：JTMM70/JTMH70铜合金绞线；
- 夹板/护环：06Cr19Ni10不锈钢。
- 制造工艺 ：
- 本体模锻成型，表面硬度为接触线硬度的1.1~1.3倍；
- 螺纹公差GB/T 197-2018 6H级；
- 压接管与锚结绳采用压接工艺。
- 性能要求 ：
- 防断型 ：与接触线滑动荷载≥16.5kN（v≤200km/h）或≥33.0kN（v>200km/h）；
- 防窜型 ：与接触线滑动荷载≥接触线最大张力差的3倍；
- 需通过振动、疲劳试验（TB/T 2073-2020）。
2. 承力索中心锚结线夹（6.2）
- 结构型式 （图2+表3）：
- 上/中/下夹板组合，适用承力索截面积70~150mm²；
- 螺栓规格M10。
- 材质 （表4）：
- 夹板均为CuNi2Si；螺栓为A2/A4级不锈钢。
- 制造工艺 ：夹板模锻，硬度匹配承力索（1.1~1.3倍）。
- 性能要求 ：
- 防断型 ：与承力索滑动荷载≥16.5kN（v≤200km/h）或≥33.0kN（v>200km/h）；
- 防窜型 ：滑动荷载≥接触线最大张力差的3倍。
3. 中心锚结绳（6.3）
符合TB/T 3111-2017《铜及铜合金绞线》标准。
4. 紧固件（6.4）
螺栓（GB/T 5783）、销钉（GB/T 882）、垫圈（GB/T 97.1）等需满足80级机械性能及防腐要求。
四、检验规则（第7章）
- 型式检验 （表5）：
- 涵盖化学成分、尺寸、滑动荷载、振动、应力腐蚀等9项；
- 新增项目 ：振动试验、应力腐蚀试验（TB/T 2074-2020）。
- 出厂检验 （表6）：
- 必检6项：标志、外观、尺寸、组装、滑动荷载、紧固力矩。
五、标志与包装（第8章）
- 标志 ：
- 本体清晰标注承力索截面（如“120/95”）；
- 符合TB/T 2073-2020（含型号、厂标等）。
- 包装 ：防锈、防撞包装，符合TB/T 2073-2020。
六、标准关联
- 引用标准 ：21项国标/行标（如GB/T 20078铜锻件、TB/T 3111绞线等）。
- 系列标准 ：TB/T 2075共24部分，涵盖腕臂、定位装置、补偿装置等接触网全系统零部件。
核心修订亮点
- 技术细化 ：明确材质牌号、工艺方法（模锻/压接）、硬度匹配比值（1.1~1.3）。
- 性能分级 ：按列车速度（≤200km/h或>200km/h）差异化规定滑动荷载指标。
- 安全性提升 ：新增防断型/防窜型分类，强化振动与应力腐蚀试验要求。
- 可追溯性 ：强制承力索线夹标注适用截面积，便于现场识别。
此标准通过技术参数精细化与试验严苛化，提升中心锚结装置的可靠性，支撑高速电气化铁路安全运营。
