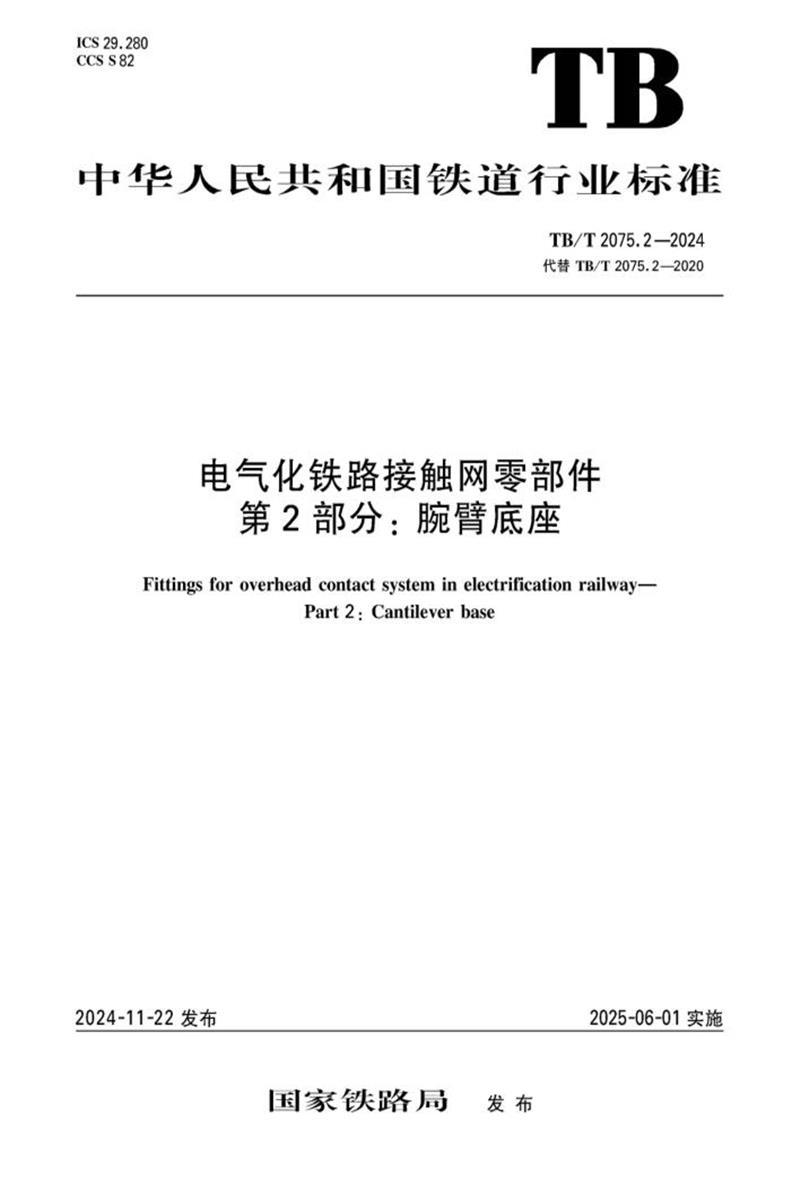

以下为TB/T 2075.2-2024《电气化铁路接触网零部件第2部分：腕臂底座》的核心内容总结：
一、标准定位与修订要点
-
标准性质
- 中国铁道行业强制性标准，替代TB/T 2075.2-2020。
- 隶属于TB/T 2075系列（共24部分），专注接触网零部件规范。
-
主要修订内容
- 结构优化 ：新增腕臂底座结构型式分类（AH型/AV型），细化型号表示（如2AH）。
- 技术要求升级 ：统一高速/普速铁路性能指标，增加破坏荷载要求（水平≥30kN，垂直≥18kN）。
- 材质与工艺 ：明确本体、旋转平双耳需模锻制造，增补热浸镀锌等级要求（本体3级，螺栓1级）。
- 检验规则 ：调整型式检验与出厂检验项目（见表3、表4）。
二、腕臂底座技术规范
1. 类型与结构
- 分类 （按螺栓孔方向）：
- AH型 ：螺栓孔水平布置（图1）
- AV型 ：螺栓孔竖直布置（图2）
- 组成部件 ：本体、旋转平双耳、紧固件（铜垫圈、销钉、螺栓销、螺母、开口销）。
- 型号表示 ：
类型代号（如2AH、2AV）。
2. 关键尺寸 （单位：mm）
| 类型 | L1 | L2 | L3 | L4 | L5 | R | 销钉直径 |
| AH型 | 44±1 | 62±1 | 20⁺¹ | 120/150±1.5 | - | 9/11±0.5 | Φ18 |
| AV型 | 44±1 | 62±1 | 20⁺¹ | - | 160±1.5 | 9/11±0.5 | Φ18 |
3. 材质要求
| 部件 | 材质标准 | 牌号/等级 |
| 本体、旋转平双耳 | GB/T 700-2006 | Q235B |
| | GB/T 1591-2018 | Q355B |
| 铜垫圈 | GB/T 5231-2022 | QAl9-4（铝青铜） |
| 销钉 | GB/T 700-2006 | Q235B |
| 螺栓销 | GB/T 3098.1-2010 | 碳钢（机械等级≥5.6级） |
| 螺母 | GB/T 3098.2-2015 | 碳钢（机械等级≥6级） |
| 开口销 | GB/T 1220-2007 | 06Cr19Ni10（不锈钢） |
4. 性能要求
- 工作荷载 ：水平10.0kN，垂直6.0kN。
- 破坏荷载 ：水平≥30.0kN，垂直≥18.0kN。
- 使用要求 ：最大荷载下结构稳定、摆动灵活。
5. 制造工艺
- 本体/旋转平双耳 ：金属模锻工艺。
- 表面处理 ：
- 本体/旋转平双耳/销钉：3级热浸镀锌（≥50μm）。
- 螺栓销/螺母：1级热浸镀锌（≥40μm）。
三、质量检验规则
1. 型式检验（全面验证）
| 项目 | 检测依据 |
| 化学成分 | 铸造/有色金属零件（TB 2074-2020） |
| 射线探伤 | 铸造零件 |
| 尺寸/外观/组装 | 图样及TB 2073-2020 |
| 镀锌层（均匀性/厚度） | 工艺要求 |
| 破坏荷载试验 | 必检项（水平/垂直） |
2. 出厂检验（批次抽检）
| 必检项目 | 备注 |
| 射线探伤 | 仅铸造零件 |
| 标志/外观/尺寸 | 符合图样及标准 |
| 组装功能 | 确保摆动灵活 |
| 镀锌层厚度 | 本体≥50μm，螺栓≥40μm |
| 破坏荷载试验 | 每批抽样验证 |
四、标志与包装
- 标志内容 ：型号、制造商标识、生产日期、标准号（）。
- 包装要求 ：防锈处理（涂防锈油）、独立密封包装，避免运输磕碰。
五、标准核心价值
- 技术统一性 ：整合高速/普速铁路底座性能指标，提升可靠性。
- 工艺严控 ：通过模锻工艺+镀锌层分级要求，保障耐腐蚀性与寿命。
- 安全冗余 ：破坏荷载设定为工作荷载的3倍，预留高安全余量。
附注 ：本标准适用于电气化铁路接触网系统中支柱/吊柱的腕臂底座设计、制造及验收，直接关联行车安全，需严格遵循技术参数与检验流程。
