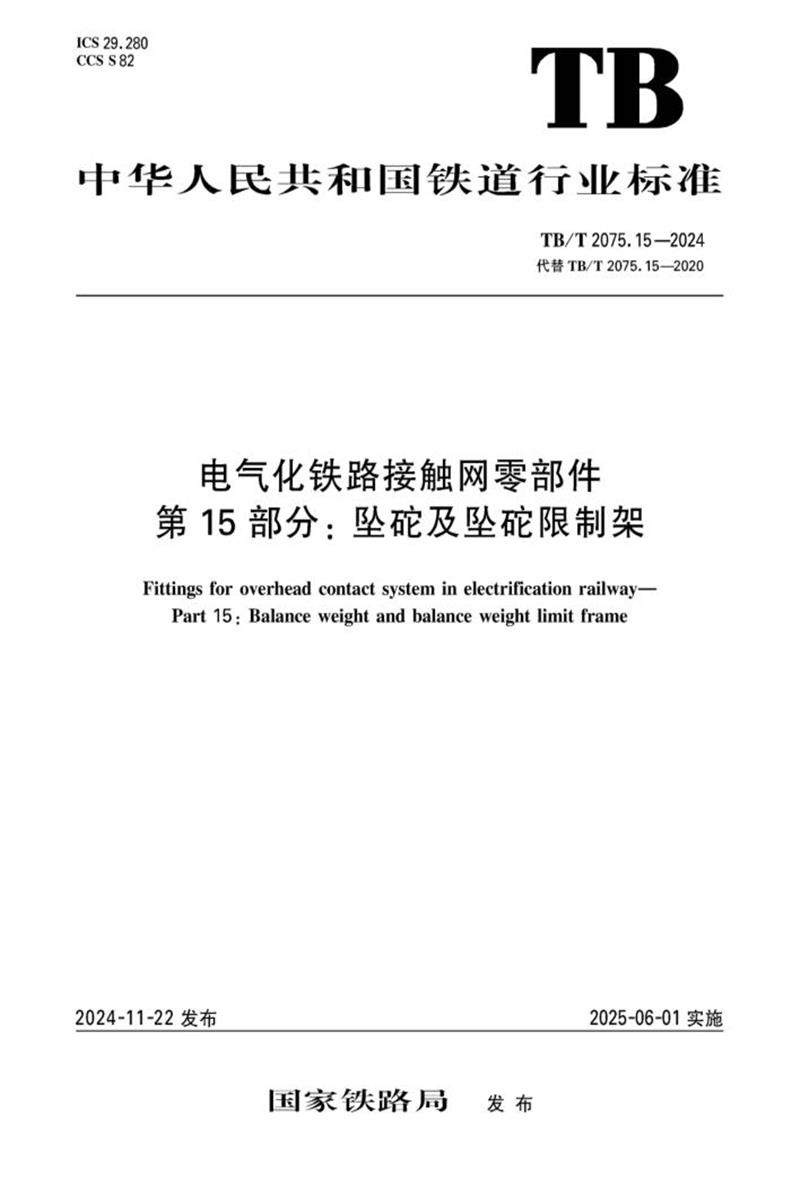

以下是TB/T 2075.15-2024《电气化铁路接触网零部件第15部分：坠砣及坠砣限制架》的详细内容总结：
1. 标准定位与替代关系
- 定位 ：本文件是电气化铁路接触网零部件系列标准（TB/T 2075）的第15部分，规定了坠砣及坠砣限制架的组成、技术要求、检验规则等。
- 替代版本 ：代替TB/T 2075.15-2020，主要技术变化包括：
- 删除埋入式坠砣限制架，统一为单管型（D）和双管型（S）；
- 增加零部件结构、材质、制造工艺要求；
- 调整性能要求（如荷载条件、组装要求）；
- 增补紧固件要求（螺栓、螺母等级等）。
2. 核心内容
(1) 组成
- 系统由 坠砣限制架 、 坠砣 、 坠砣杆 三部分构成。
(2) 总体要求
- 通用技术要求遵循TB/T 2073-2020（如镀锌等级、材料性能）。
(3) 零部件详细规范
① 坠砣限制架
- 型号与结构 ：
- 单管型（15-1D）、双管型（15-1S）；
- 由底座、限制导管、抱箍（带/不带导向轮）组成（见图1-3）。
- 材质 ：
- 底座/导管：Q235B碳钢或更优材质（如20号优质碳钢）；
- 螺栓：碳钢（≥5.6级）或不锈钢（≥70级）。
- 制造工艺 ：
- 型材机械加工+冲压焊接，本体3级热浸镀锌，螺栓1级镀锌。
- 性能要求 ：
- 最大工作荷载2.0kN；
- 带导向轮抱箍需满足0.4kN/m均布荷载下滑动无卡滞；
- 组合安装后1.5倍荷载下无开裂或塑性变形。
② 坠砣杆
- 代号 ：15-2（长度L按工程需求定制）。
- 材质 ：
- 本体/底板：Q235B碳钢（可升级为优质钢）；
- 不锈钢紧固件：螺栓（06Cr19Ni10）、螺母（12Cr18Ni9）。
- 性能 ：
- 最大工作荷载11.0kN，破坏荷载≥33.0kN。
③ 坠砣
- 分类与型号 ：
| 材质 | 结构 | 型号 |
| 混凝土 | 圆形 | 15-3YA |
| 铸铁 | 圆形 | 15-3YB |
| | 矩形 | 15-3FB |
| 复合材料 | 圆形 | 15-3YC |
| | 矩形 | 15-3FC |
- 材质要求 ：
- 混凝土：P·O水泥+Q235B钢筋；
- 铸铁：HT150灰铸铁（GB/T 9439）；
- 复合材料：水泥+铁氧化物（GB/T 32545）+磷铁（YB/T 5036）+乳胶粉（GB/T 29594）。
- 性能要求 ：
- 单块重量25.0kg（偏差≤2%），整串偏差≤1%；
- 混凝土抗压强度≥C20；
- 复合材料需通过500mm跌落试验（不破碎）。
(4) 紧固件要求
- 螺栓：符合GB/T 5782，碳钢≥5.6级，不锈钢≥70级；
- 螺母：符合GB/T 6170，碳钢≥6级，不锈钢≥70级；
- 垫圈：平垫圈（GB/T 95）、弹簧垫圈（GB/T 93）。
3. 检验规则
- 型式检验 ：覆盖所有零部件（见表8），包括：
- 尺寸、外观、镀锌层（均匀性/厚度）、破坏荷载、跌落试验（复合材料）、重量检测。
- 出厂检验 ：侧重常规项目（见表9），如：
- 判定依据 ：TB/T 2073-2020和TB/T 2074-2020试验方法。
4. 标志与包装
- 标志 ：清晰标注型号、制造商、生产日期、标准号（）。
- 包装 ：防锈、防碰撞，符合TB/T 2073-2020要求。
5. 核心修订亮点
- 结构简化 ：取消埋入式限制架，统一为单/双管型；
- 性能强化 ：
- 明确荷载条件（如1.5倍荷载无变形）；
- 复合材料坠砣新增抗跌落要求。
- 工艺细化 ：
- 检验优化 ：
- 型式检验增加复合材料跌落试验；
- 出厂检验聚焦关键参数（如重量精度）。
总结 ：系统规范了坠砣系统的设计、制造与验收标准，突出安全性（荷载性能）、可靠性（材料/工艺）及可操作性（检验规则），为电气化铁路接触网的安全运行提供技术支撑。
