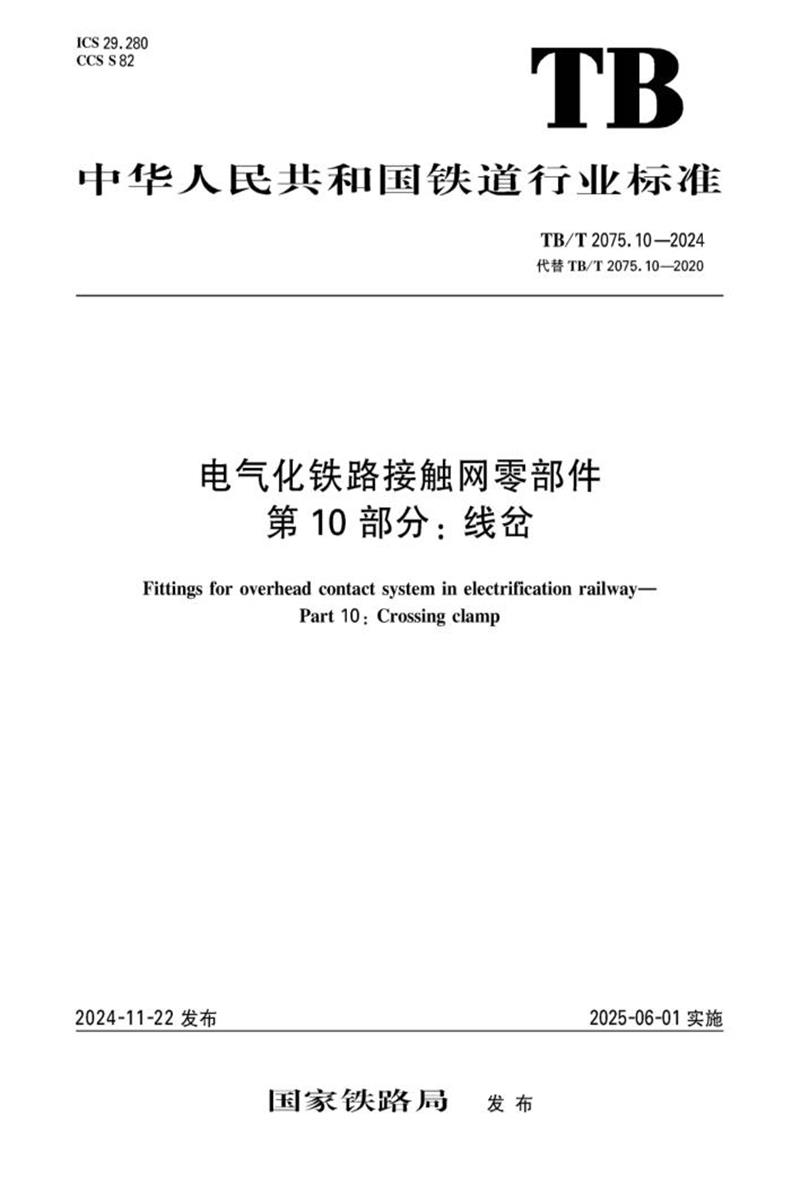

以下是TB/T 2075.10-2024《电气化铁路接触网零部件第10部分：线岔》的详细内容总结：
1. 标准概述
本文件是电气化铁路接触网零部件系列标准（TB/T 2075）的第10部分，规定了线岔的类型、结构、材质、技术要求及检验规则等，适用于电气化铁路道岔处固定两支接触线的线岔。替代了2020年版标准，主要修订内容包括结构优化、材质补充、检验规则调整等。
2. 核心内容
（1）类型与型号
- 分类：根据限制导杆结构分为三类：
- Y型：铝合金圆管结构（代号10Y）
- T型：铜合金T形杆结构（代号10T）
- S型：双根铝合金圆管结构（代号10S）
- 示例：限制导杆为铝合金圆管的线岔型号为10Y。
（2）结构型式与尺寸
- 结构图示：
- Y型线岔由固定线夹、限制导杆、连接双耳等组成（见图1）。
- T型线岔含吊弦线、U形环、载流环等（见图2）。
- S型线岔采用双导杆+连接支架结构（见图3）。
- 主要尺寸：
| 型号 | 长度L（mm） | 间隙D（mm） | 参考质量（kg） |
| Y | 1800 | 24~27 | 2.2 |
| T | 1800/2500 | 15~21 | 4.0/5.3 |
| S | 1800/2500 | 22~24 | 2.8/4.0 |
（3）材质要求
- 关键材质：
- Y型：限制导杆（6082铝合金）、固定线夹（CuNi2Si铜合金）、镀锌钢件（Q235B）。
- T型：限制导杆（T2铜）、吊弦线（JTMH10铜合金绞线）、不锈钢紧固件（06Cr19Ni10）。
- S型：限制导杆（6082铝合金）、连接支架（ZCuAl10Fe3铸造铜合金）。
- 工艺要求：模锻、挤压、压接等工艺，部分零件需热浸镀锌或防腐处理。
（4）技术要求
- 性能指标：
- 挠度：限制导杆中心处最大垂直荷载0.18kN，允许挠度≤1.5%L。
- 滑动荷载：单个固定线夹与接触线间≥1.5kN。
- T型吊弦：需符合TB/T 2075.7-2024的疲劳性能要求。
- 紧固件：螺栓（GB/T 5783）、螺母（GB/T 6170）等需满足70级机械性能。
（5）检验规则
- 型式检验：包括化学成分、镀锌层、滑动荷载、挠度、应力腐蚀等11项（表3）。
- 出厂检验：覆盖外观、尺寸、组装、镀锌层厚度等8项（表4）。
（6）标志与包装
- 标志：线岔本体需清晰标注型号（如10Y），T型吊弦需标注承力索截面（如“120”）。
- 包装：符合TB/T 2073-2020的防锈、防震要求。
3. 修订重点
- 新增结构型式（S型双导杆）和材质要求（如CuNi2Si铜合金）。
- 强化制造工艺（如压接防腐、螺纹公差）。
- 调整检验规则，删除安装要求，增加T型吊弦性能条款。
4. 适用范围
本标准适用于设计、生产、检验电气化铁路接触网线岔，确保其可靠性及兼容性，提升铁路运行安全。
如需进一步了解某部分细节（如具体试验方法或材质参数），可提供更深入解析。
