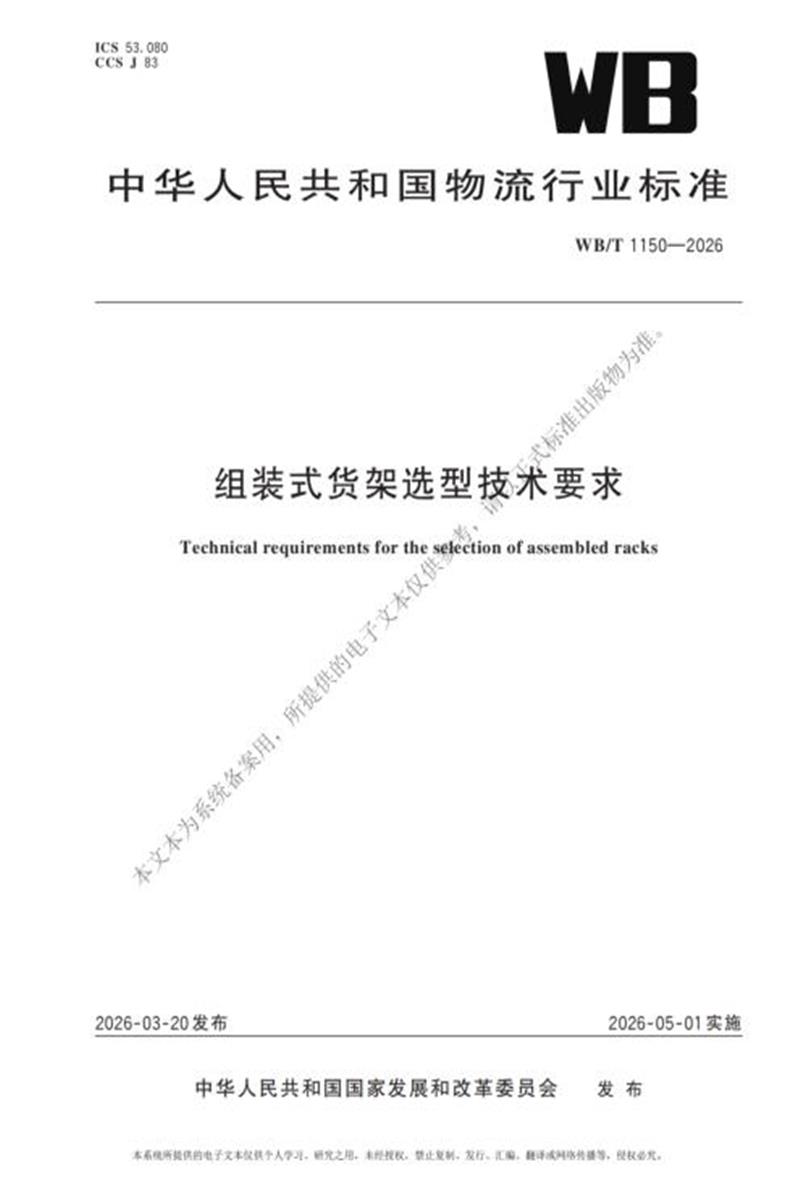

ICS 53.080 CCS J 83
中华人民共和国物流行业标准
WB/T 1150—2026
组装式货架选型技术要求
Technical requirements for the selection of assembled racks
2026-03-20发布 2026-05-01 实施
中华人民共和国国家发展和改革委员会发布
目次
前言
本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国物流与采购联合提出。
本文件由全国物流标准化技术委员会(SAC/TC 269)归口。
本文件起草单位：安徽音飞智能物流设备有限公司、湖北物资流通技术研究所、江苏六维智能物流装备股份有限公司、上海稳图货架安全检测技术有限公司、南京市特种设备安全监督检验研究院、中南财经政法大学、湖北文理学院、广东海力储存技术有限公司、中山市德友鑫智能装备有限公司、湖北华中电力科技开发有限责任公司、南京音飞储存设备(集团)股份有限公司。
本文件主要起草人：金跃跃、肖骏、王锋、施明、赵经纬、赵德平、王拓前飞、董慈蔚、刘静、冯金云、 冉凯、李文新、李烨星、王士祥、赵健其、刘斌、庆光蔚、马望、卞宏建、张泽建、刘青。
WB/T 1150—2026
组装式货架选型技术要求
1 范围
本文件给出了组装式货架的主要类型及作业特征，规定了组装式货架选型的总体要求，堆垛机货架、 窄巷道货架、宽巷道货架、驶入式货架、悬臂式货架和穿梭式货架的技术要求，以及材料选用、构件及连接选型和其他要求。
本文件适用于组装式货架的选型。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2518 连续热镀锌和锌合金镀层钢板及钢带
GB/T 15675 连续电镀锌、锌镍合金镀层钢板及钢带
GB/T 39681—2020 立体仓库货架系统设计规范×
GB/T 39830 立体仓库钢结构货架抗震设计规范
GB50017 钢结构设计标准
GB50018 冷弯型钢结构技术标准
GB55006 钢结构通用规范
JB/T 11270 立体仓库组合式钢结构货架技术规范
JB/T 14173 单元托盘储存类穿梭车货架
JGJ145 混凝土结构后锚固技术规程
WB/T 1042 货架术语
WB/T 1044 托盘货架
WB/T 1045 驶人式货架
WB/T 1075斤恩臂式货架
WB/T1137 轻型穿梭式货架
3 术语和定义
JB/T 11270和WB/T 1042界定的以及下列术语和定义适用于本文件。
3.1
窄巷道货架 very narrow aisle rack
VNA 货架
巷道宽度仅够负载叉车通过，但不能通过90°转弯进入货架面来进行存取货物的组装式货架。
3. 2
宽巷道货架 wide aisle rack
巷道宽度足够负载叉车通过，并能通过90°转弯进入货架面来进行存取货物的组装式货架。
WB/T 1150—2026
4 总体要求
4.1 应根据搬运设备、存储作业特征及货物单元特性等要素，按照表1选择组装式货架的具体类型，组装式货架的布局应满足配套搬运设备的作业安全间隙要求。
4.2 组装式货架材料应选用符合国家标准的钢材，并满足承重强度、经济性和安全性要求。
4.3 组装式货架主要承载构件及连接件选型应满足货架承载能力需求和整体结构刚度要求。
4.4 组装式货架选型应符合抗震、消防要求;兼作仓库承重结构的货架还应满足抗风、抗雪荷载等要求。
5 组装式货架主要类型及作业特征
组装式货架主要类型及作业特征见表1。
表1 组装式货架主要类型及作业特征
6 堆垛机货架技术要求
6.1 变形
6.1.1 Y方向横梁变形
堆垛机货架在正常使用极限状态下，Y 方向横梁变形限值应满足表2要求。 注：Y方向示意见图1。
WB/T 1150—2026
表 2 堆垛机货架正常使用极限状态下Y 方向横梁变形限值
单位为毫米
a) 俯视
Y
X
b) 侧视
Z
c) 正视
图 1 货架X、Y、Z方向示意图
6.1.2 X方向和Z 方向的整体侧移变形
堆垛机货架在正常使用极限状态下，X 方向和Z 方向的整体侧移变形限值应满足表3的要求。
注：X、Z方向示意见图1。
表3 堆垛机货架正常使用极限状态下的侧移变形限值
单位为毫米
6.2 安全间隙
6.2.1 水平间隙
堆垛机货架同一货格上货物单元与立柱之间以及货物单元之间的水平间隙宜为50 mm~100 mm。
6.2.2 垂直间隙
堆垛机货架的垂直间隙应根据堆操机参数及横梁变形情况确定。
7 窄巷道货架技术要求
7.1 变形
7.1.1 Y方向横梁变形
窄巷道货架在正常使用极限状态下，Y 方向横梁变形限值应满足表4的要求。若有超过3列的有效接续的梁跨，还宜考虑梁的下挠和上拱变形。
表4 窄巷道货架Y 方向横梁变形限值
单位为毫米
WB/T 1150—2026
7.1.2 X方向和Z方向整体侧移变形
窄巷道货架在正常使用极限状态下，X 方向和Z方向的整体侧移变形限值不应超过货架高度的 1/200。
7.2 安全间隙
7.2.1 X方向及Y 方向间隙
窄巷道货架X方向及Y 方向间隙示意见图2。X方向及Y方向间隙最小值应满足表5的要求，还宜考虑横梁在最不利布置的情况下，梁下挠和上拱变形对间隙的影响。
标引序号说明：
X₁——立柱和货物单元之间的间隙;
X₂——货物单元之间的间隙;
X₃——立柱和托盘之间的间隙;
x₄—— 托盘之间的间除;
Y₁——横梁下视与货物单元之间的间隙。
图2 货架X 方向及Y 方向间隙示意图
表 5 窄巷道货架X 方向及Y 方向间隙最小值要求
单位为毫米
WB/T 1150—2026
表5 窄巷道货架X及Y方向间隙最小值要求 (续)
单位为毫米
7.2.2 Z方向间隙
窄巷道货架Z 方向间隙示意图见图3。若背靠背的货架装有搁撑，两个背靠背的把盘和货物及附属构件之间的最小间隙Z 应≥100mm。若背靠背的货架未装搁撑，间隙Z 应≥100kom+H₆/100。 若荷载后有安全后挡板，Z₃应 ≥Z₂ 且≥50 mm, 但 Z₃ 的最大值不应影响其他构件与消防布置。
注1: H₂ 是最上层用作承载的横梁上表面到地坪的高度，单位为毫米。
注2: 如果立柱外表面和梁外表面的距离小于5mm, 与横梁外表面的距离可以等效为与立柱面的距离。
a) 货物超出托盘的情况
进货方向
艺
Z
b) 货物未超出托盘的情况
标引序号说明：
Z₁—— 两个背靠背的托盘和货物及附属构件之间的最小间隙;
Z₂—— 托盘外边缘与横梁外表面的间隙;
Z₃—— 托盘货物单元与背挡的间隙。
图3 货架Z方向间隙示意图
10 悬臂式货架技术要求
10.1 变形
悬臂式货架在正常使用极限状态下的变形应满足WB/T 1075的变形要求
10.2 安全间隙
悬臂式货架X 和 Y 方向间隙示意见图4。悬臂式货架X 方向和访向间隙最小值应满足表 6 的要求。
a) 俯视图
是
b) 侧视图 c) 正视图标引序号说明
X₂——货物单元之间的间隙;
Y₁——货物单元与悬臂梁底部之间的间隙。
图 4 悬臂式货架X 方向和Y 方向间隙示意图
WB/T 1150—2026
表6 悬臂式货架X 方向和Y 方向间隙最小值要求
单位为毫米
11 穿梭式货架技术要求
11.1 在没有特殊要求的情况下，托盘穿梭式货架的变形应满足JBYT14173 的要求。安全间隙宜满足 JB/T 9018的要求。
11.2 轻型穿梭式货架的变形、安全间隙应满足WB/T 1137的要求。
12 材料选用要求
12.1 通用要求
12.1.1 货架材料应根据安全性、适用性及经济性原则选用普通钢、冷弯薄壁型钢及不锈钢。所选用的钢材牌号、技术条件、性能指标均应满足CB 55006的要求。
12.1.2 货架钢结构承重构件、铸钢件、焊接承重结构件以及低温环境所用结构件的钢材应符合GB 55006 中的材料要求。
12.1.3 按极限状态设计方法进行选型时，钢材的强度设计值应以钢材的屈服强度为依据。
12.1.4 当选用镀锌板时热镀锌应满足GB/T 2518的要求，电镀锌应满足GB/T 15675的要求。
12.2 结构件材料选用要求
12.2.1 普通钢
货架中的普通钢结构件选用钢材应满足GB 50017中的材料选用要求。
12.2.2 冷弯薄壁型钢
货架中的冷弯薄壁型钢结构件选用钢材应满足GB 50018中的钢材牌号选用要求。
12.2.3 不锈钢
货架中的不锈钢结构件选用钢材应满足GB 55006中的不锈钢结构材料要求。
WB/T 1150—2026
12.3 连接材料选用要求
12.3.1 焊接材料应与母材相匹配。货架中的普通钢、冷弯薄壁型钢结构件焊接时选用焊接材料应满足 GB50017 中焊接材料的要求。不锈钢结构件焊接时，选用焊接材料应与母材的强度级别及防腐蚀性能相匹配。两种不同强度级别的同类不锈钢相焊接时，宜采用与其中强度级别较低的钢材相适应的焊接材料。
12.3.2 货架中的普通钢、冷弯薄壁型钢结构件选用紧固件材料应满足GB 50017中紧固件材料的要求。 不锈钢结构件采用紧固件连接时应满足GB 55006的要求。
13 构件及连接选型要求
13.1 通用要求
13.1.1 应依据外荷载确定货架各构件的承载力情况，并根据构件的承载力情况选择构件截面的形状规格及钢材牌号。选择构件截面形状规格时，应将倒圆角半径、截面开孔、构体局部失稳等影响作为依据。
13.1.2 货架结构连接的选型应与连接的实际受力情况相符，并按承载能力极限状态和正常使用极限状态分别进行强度、刚度以及稳定性计算。
13.1.3 货架构件及连接的选型应保证货架整体结构的侧移满足第6章~第11章中各类组装式货架的变形要求，达到货架整体结构刚度要求。
13.2 主要承载构件选型要求
13.2.1 横梁/托梁选型
立体仓库的横梁/托梁选型应满足GBXT39681—2020 中6.3的要求，非立体仓库的横梁/托梁选型应满足GB 50017、GB 50018的相关要求;选用的横梁/托梁变形限值应满足第6章~第11章中各类组装式货架的变形要求。
13.2.2 轨道梁/导轨梁、牛腿选型
轨道梁/导轨梁与牛选型应满足GB 55006、GB 50017、GB 50018中对构件的要求，选用的轨道梁/ 导轨梁与牛腿变形限值应满足第6章~第11章中各类组装式货架的变形要求。
13.2.3 立柱片选型
立柱片选型应满足GB/T 39681—2020中6.2的要求，并根据立柱片里各构件选用钢材类型满足 GB500W、GB 50018、GB55006的构件要求。
13.3 连接选型要求
13.3.1 普通螺栓连接、铆钉连接、高强度螺栓连接的选型，应满足GB50017 中的连接要求。
13.3.2 螺栓孔加工精度、高强度螺栓施加的预拉力、高强度螺栓摩擦型连接板应保证螺栓连接的可靠性;受力螺栓不应采用拆卸后的已施加过预拉力的高强度螺栓。
13.3.3 焊缝应选用减少垂直于厚度方向的焊接收缩应力的坡口形式与构造措施。
13.3.4 柱脚锚栓应按照JGJ 145的规定进行选型。
13.3.5 不锈钢货架构件选用紧固件与碳素钢及低合金钢构件连接时，应选用绝缘垫片分隔或采取其他有效措施防止双金属腐蚀，且不应降低连接处力学性能。不锈钢构件不应与碳素钢及低合金钢构件进行焊接。
14 其他要求
14.1 消防要求
组装式货架的选型宜考虑消防系统的要求。
14.2 抗震要求
自动化立体仓库内使用的货架在抗震设防烈度为6度及以上的地区使用时，抗震应符合GB/T 39830 的要求。需要考虑地震作用的其他类型货架，宜参考GB/T 39830中荷载组合的规定计算地震作用。
14.3 抗风、雪要求
14.3.1 兼作仓库承重结构的货架结构选型时应将风荷载、雪荷载与屋面活荷载等对于整体结构的影响作为选型依据。
14.3.2 风荷载、雪荷载及屋面活荷载的确定应满足GB/T 39681—2020第及章的要求。
WB/T 1150—2026
参考文献
[1]JB/T 9018—2011 自动化立体仓库设计规范
[2]WB/T 1043—2021 货架分类及代号
[3]CECS 410:2015 不锈钢结构技术规程
[4]EN 15512:2020 Steel static storage systems—Adjustable pallet racking systems—Principles for structural design
[5]EN 15620:2021 Steel static storage systems—Tolerances,deformations and clearances
[6]FEM 9.831-1:2012 Basis of calculations for storage and retrieval machines-Tolerances,defor mations and clearances in the storage system—Part 1:General,Single deep and Doubl)deep Beam Pallet racking
