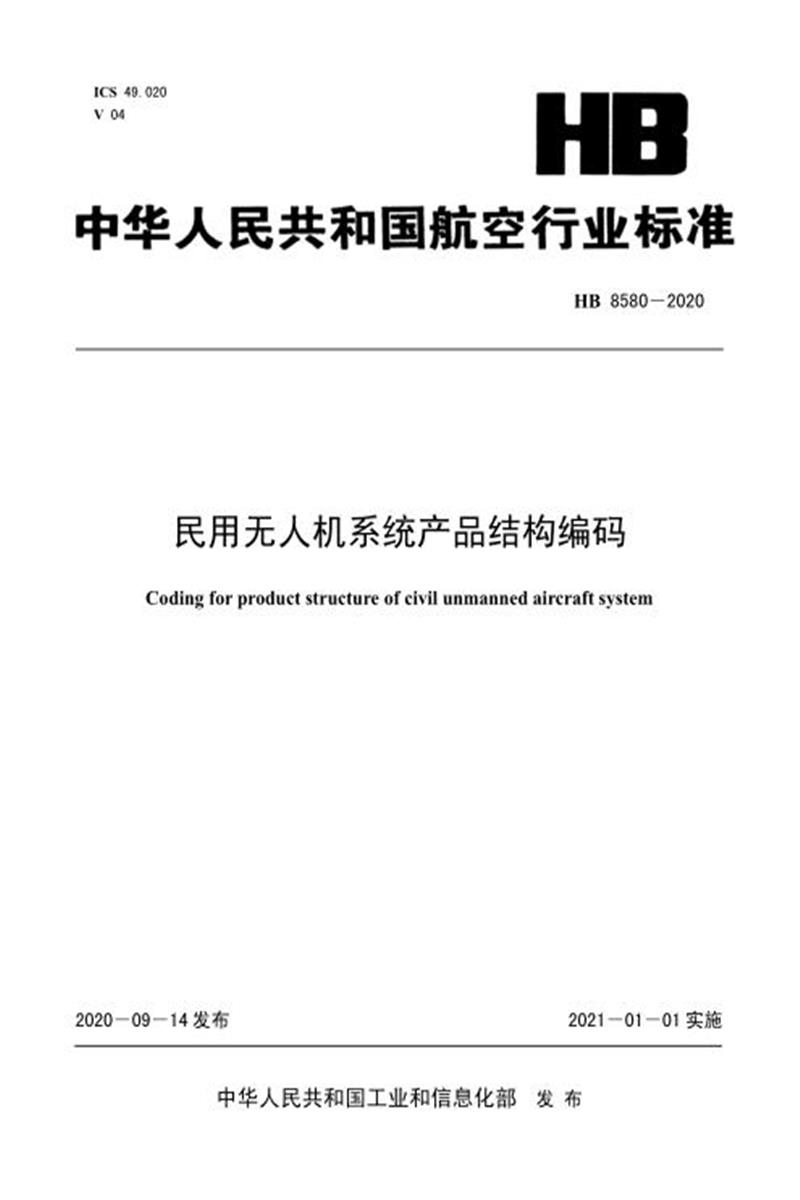

ICS 49.020 V 04
HB 8580-2020
民用无人机系统产品结构编码
Coding for product structure of civil unmanned aircraft system
2020-09-14 发布 2021-01-01 实施
中华人民共和国工业和信息化部发布
前言
本标准按照 GB/T 1.1-2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则起草。本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、西北工业大学、西安爱生技术集团公司、广东泰一科技有限公司、中国直升机设计研究所、哈尔滨工业大学(威海)、深圳一电航空技术有限公司。
本标准主要起草人：何志凯、贾伟、王亮、舒振杰、黄山、陈碧峰、祝小平、孙明健、张显志、张小林、曹国杰、胡应东、王博甲。
民用无人机系统产品结构编码
1 范围
本标准规定了民用无人机系统产品结构的编码方法及构成，并给出了相应代码。
本标准适用于固定翼无人机系统、无人直升机系统和多旋翼无人机系统用户技术资料的编制， 也可用于工程图样编号。其他无人机系统可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 10113-2003 分类与编码通用术语
GB/T 20001.3-2001 标准编写规则第 3 部分：信息与分类编码
3 术语和定义
GB/T 10113-2003 及 GB/T 20001.3-2001 界定的以及下列术语和定义适用于本文件。
3.1
产品结构编码 moding for product structure
以产品(包括硬件、软件等的综合体)为对象，按一定的分类法，根据相应的原则、特征或结构隶属关系，逐级展开进行编码，形成一个产品结构代码系统的过程。
4 编码方法
4.1 编码规则
民用无人机系统通过短横线编码分解，按照产品构成的层次进行划分。每层用数字编码， 在系统编号与分系统/分分系统编号之间、分系统/分分系统编号与单元或组件编号之间用“-”连接，如图 1 所示。
基本结构码扩展结构码
Y Y - Y Y - Y Y
图 1 产品代码结构
4.2 编码构成
民用无人机系统的产品结构编码由多个两位数的要素构成。第一个要素(系统)以及第二个要素的第一个数字(分系统)是基本结构码，按附录 A 的规定执行。第二个要素的第二个数字(分分系统)以及第三个要素(单元或组件)由制造商根据系统复杂程度给定。
根据项目需要，比如产品序列号、保障性分析、构型管理、工作单位编码和工程数据采集等， 还需在右侧添加额外的元素。
典型系统、分系统/分分系统、单元或组件编码的构成见表 1。
表 1 系统、分系统与分分系统编码
4.3 制造商确定扩展结构码的编码要求
分分系统、单元或组件编码由制造商确定，但需综合考虑以下要求：
a) 按功能或设计/工艺分离面独立管理的结构部件/组件;
b) 独立安装的设备及其安装组件;
c) 在风险、安全、完成任务等方面具有关键特性和重要特性的部件/组件;
d) 具有替代方案、备份方案或竞争方案的设备及其安装组件、结构部件;
e) 独立安装(部装/总装)的导管及其安装组件;
f) 独立安装(部装/总装)的线束;
g) 独立管理的图样(电路原理图、线束图等);
h) 保障与维修状况特殊的项目(设备/管路/线束/结构件等);
i) 独立使用的保障设备;
j) 独立管理的保障技术资料(无人机使用说明书、无人机维修手册等)。
附录 A
(规范性附录)
民用无人机系统基本结构代码表
民用无人机系统基本结构代码见表 A.1。
表 A.1 民用无人机系统基本结构代码表
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
表 A.1 民用无人机系统基本结构代码表(续)
