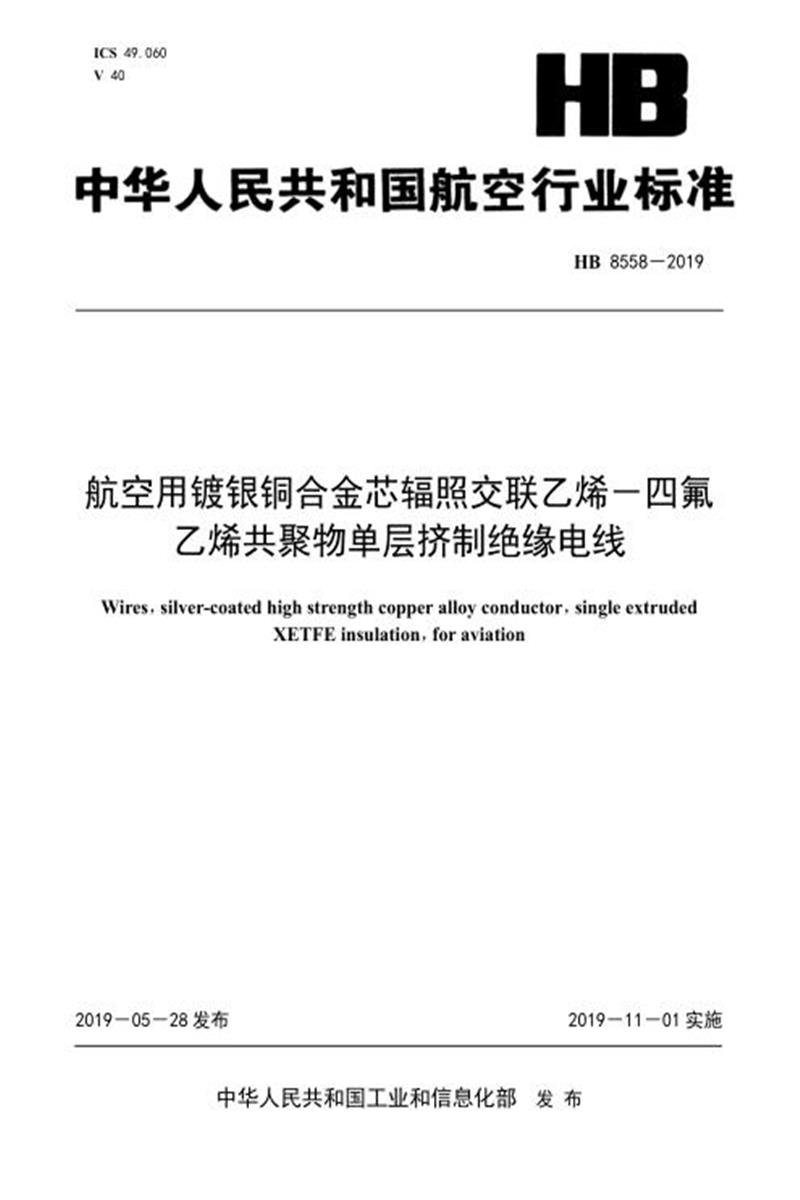

ICS 49.060 V 40
HB 8558-2019
航空用镀银铜合金芯辐照交联乙烯-四氟乙烯共聚物单层挤制绝缘电线
Wires，silver-coated high strength copper alloy conductor，single extruded
XETFE insulation，for aviation
2019-05-28 发布 2019-11-01 实施
中华人民共和国工业和信息化部发布
前言
本标准按 GB/T 1.1-2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则起草。本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、西安飞机工业(集团)亨通航空电子有限公司、西安飞机工业(集团)有限责任公司。
本标准主要起草人：李伟力、吴琨、于玉波、王允东、刘明明、王宗武。
航空用镀银铜合金芯辐照交联乙烯-四氟
乙烯共聚物单层挤制绝缘电线
1 范围
本标准规定了航空用镀银铜合金芯辐照交联乙烯-四氟乙烯共聚物单层挤制绝缘电线(以下简称电线)的结构、尺寸和技术要求。
本标准适用于工作温度-65℃~200℃,电压不大于 600V DC 或 AC(0～400Hz)的电线。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
HB/Z 5074-1993 电镀银工艺
HB 8562-2019 航空用辐照交联乙烯-四氟乙烯共聚物绝缘挤制电线电缆通用规范
ASTM B624 电子用高强度高传导率铜合金线规范(Standard Specification for High-Strength， High-Conductivity Copper-Alloy Wire for Electronic Application)
3 要求
3.1 结构和尺寸
电线的结构和尺寸应符合图 1 和表 1 的规定。
图 1表 1
表 1 (续)
3.2 标记
3.2.1 标记要求
电线的标记宜按如下规定，也可按 HB 8562-2019 中 3.3.2.1 的要求。
HB 8558-XX-X
标准号
规格
绝缘层颜色
3.2.2 标记含义
3.2.2.1 规格
电线规格应按表 1 的规定。
3.2.2.2 绝缘层颜色
电线绝缘层颜色应符合 HB 8562-2019 中 3.4.3.2 的规定。
3.3 材料
电线的材料要求如下：
a) 导体，高强度铜合金线按 ASTM B624;
b) 镀银，厚度≥1μm，按 HB/Z 5074―1993;
c) 其余材料要求按 HB 8562-2019。
3.4 技术要求
电线的导体直流电阻和重量应不大于表 2 的规定。其余技术要求应符合 HB 8562-2019 的规定。
表 2
2
