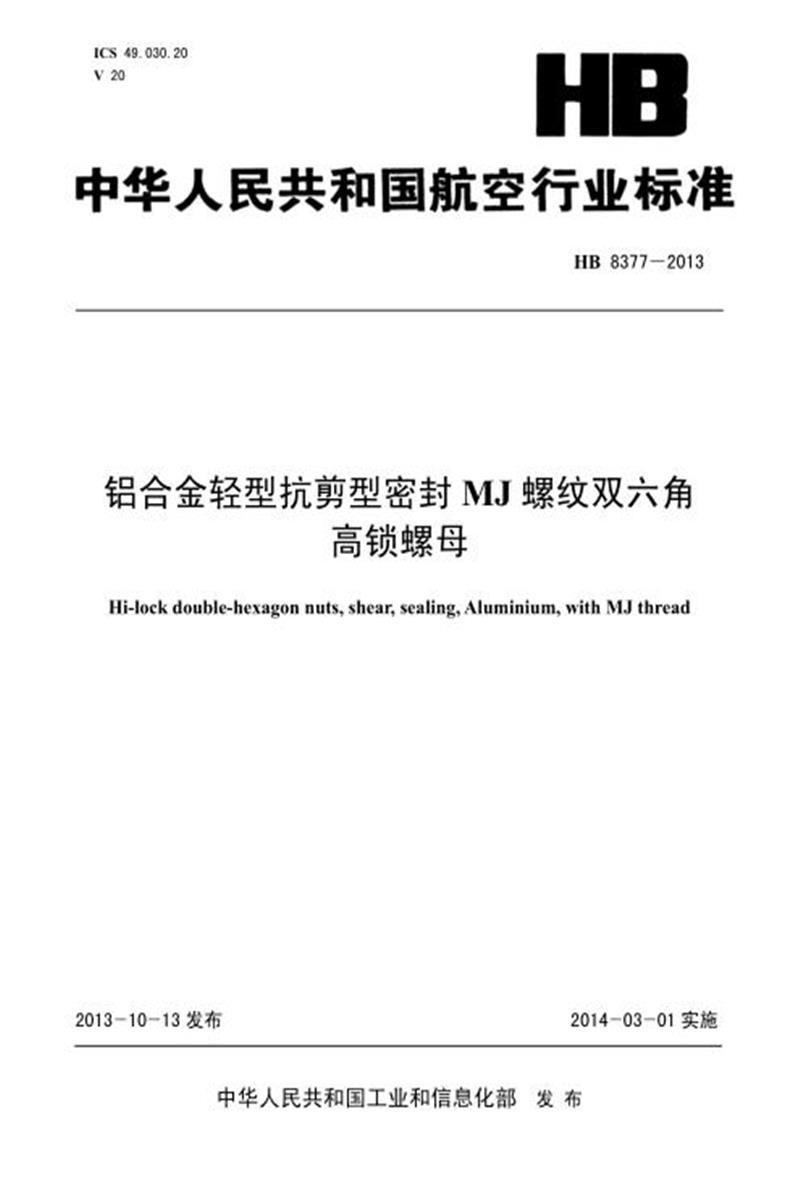

ICS 49.030.20 V 20
HB 8377-2013
铝合金轻型抗剪型密封 MJ 螺纹双六角
高锁螺母
Hi-lock double-hexagon nuts, shear, sealing, Aluminium, with MJ thread
2013-10-13 发布 2014-03-01 实施
中华人民共和国工业和信息化部发布
前言
本标准依据 GB/T 1. 1-2009 编写。
本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、中国商飞上海飞机设计研究院、沈阳飞机设计研究所。
本标准主要起草人：侯崑、郑建锋、张广来、张辉。
铝合金轻型抗剪型密封 MJ 螺纹双六角高锁螺母
1 范围
本标准规定了铝合金轻型抗剪型密封 MJ 螺纹双六角高锁螺母的结构和尺寸。
本标准适用于铝合金轻型抗剪型密封 MJ 螺纹双六角高锁螺母。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GJB 3. 1A-2003 MJ 螺纹第 1 部分：通用要求
GJB 3.2A-2003 MJ 螺纹第 2 部分：螺栓和螺母螺纹的极限尺寸
GJB 52-1985 MJ 螺纹首尾
GJB 2054-1994 航空航天用铝合金棒材规范
GJB 2892A-2008 高锁螺母通用规范
HB 5800-1999 一般公差
HB/Z 197-1991 结构胶接铝合金磷酸阳极化工艺规范
AMS-A-8625A 铝及铝合金阳极氧化膜层(Anodic Coatings for Aluminum and Aluminum Alloys)
AMS-H-6088B-1998 铝合金热处理(HEAT TREATMENT OF ALUMINUM ALLOYS)
AMS-QQ-A-225/9-1997 轧制、拉制或冷加工的 7075 铝合金棒材、线和特殊型材(ALUMINUM ALLOY 7075, BAR, ROD, WIRE AND SPECIAL SHAPES, ROLLED, DRAWN, OR COLD FINISHED)
MIL - P - 19468B - 1960 模压和挤压聚四氟乙烯塑料棒材 (PLASTIC RODS, POLYTETRAFLUORETHYLENE, MOLDED AND EXTRUDED)
3 要求
3.1 螺母的结构和尺寸见图 1 和表 1，性能见表 2。
注 1：在保证预紧力的前提下，断径槽处形状和尺寸 D1、K 由工艺自行确定。
注 2：在保证锁紧性能的前提下，收口参数由工艺确定。
注 3：在保证密封性能的前提下，D 尺寸和密封圈外径尺寸由工艺确定。
图 1
3.2 标记示例：当 d=MJ5×0.8 的螺母阳极化，着黄色和涂十六醇时，HB 8377CY-5。
表 1 单位为毫米
表 2
3.3 其他技术条件应满足如下要求：
a) 材料：螺母材料 7075，按 GJB 2054-1994，允许用进口材料代替，进口材料按 AMS-QQ - A-225/9-1997，垫圈-塑料棒按 MIL-P-19468B-1960;
b) 表面处理：阳极化按 HB/Z 197-1991 或 AMS-A-8625A;
c) 润滑：涂十六醇，按 GJB 2892A-2008;
d) 热处理：时效按 AMS-H-6088B-1998 到 T73 状态;
e) 螺纹按 GJB 3. 1A-2003、GJB 3.2A-2003，螺纹首尾按 GJB 52-1985;
f) 一般公差按 HB 5800-1999;
g) 其余技术要求按 GJB 2892A-2008。
