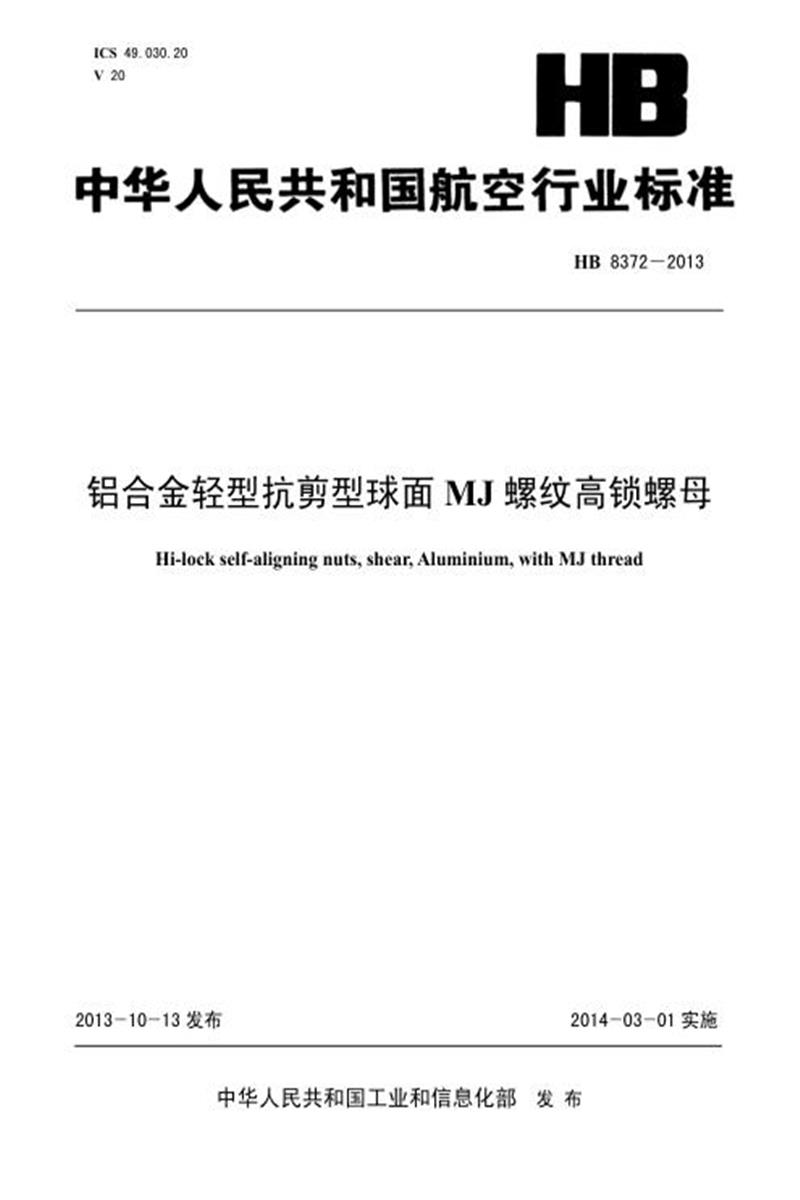

ICS 49.030.20 V 20
HB 8372-2013
铝合金轻型抗剪型球面 MJ 螺纹高锁螺母
Hi-lock self-aligning nuts, shear, Aluminium, with MJ thread
2013-10-13 发布 2014-03-01 实施
中华人民共和国工业和信息化部发布
前言
本标准依据 GB/T 1.1-2009 编写。
本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、沈阳飞机设计研究所、中国商飞上海飞机设计研究院。
本标准主要起草人：侯崑、王旭、张广来、张辉。
铝合金轻型抗剪型球面 MJ 螺纹高锁螺母
1 范围
本标准规定了铝合金轻型抗剪型球面 MJ 螺纹高锁螺母的结构和尺寸。
本标准适用于铝合金轻型抗剪型球面 MJ 螺纹高锁螺母。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GJB 3. 1A-2003 MJ 螺纹第 1 部分：通用要求
GJB 3.2A-2003 MJ 螺纹第 2 部分：螺栓和螺母螺纹的极限尺寸
GJB 52-1985 MJ 螺纹首尾
GJB 2054-1994 航空航天用铝合金棒材规范
GJB 2892A-2008 高锁螺母通用规范
HB 5800-1999 一般公差
HB/Z 233-1993 铝及铝合金硫酸阳极氧化工艺
HB/Z 335-1999 紧固件二硫化钼干膜润滑剂涂覆工艺
AMS 5643P-1999 16Cr-4.0Ni-0.30(Cb+Ta)-4.0Cu 固溶热处理沉淀硬化的不锈钢钢棒、锻件、管材和环形件(STEEL, CORROSION RESISTANT, BARS, WIRE, FORGINGS, TUBING, AND RINGS 16Cr-4.0Ni-0.30(Cb+Ta)-4.0Cu Solution Heat Treated, Precipitation Hardenable)
AMS-A-8625A 铝及铝合金阳极氧化膜层(Anodic Coatings for Aluminum and Aluminum Alloys) AMS-H-6088B-1998 铝合金热处理(HEAT TREATMENT OF ALUMINUM ALLOYS)
AMS-QQ-A-225/9-1997 轧制、拉制或冷加工的 7075 铝合金棒材、线和特殊型材(ALUMINUM ALLOY 7075, BAR, ROD, WIRE AND SPECIAL SHAPES, ROLLED, DRAWN, OR COLD FINISHED)
AMS-QQ-P-416C 镀镉(Plating, Cadmium(Electrodeposited))
3 要求
3.1 螺母的结构和尺寸见图 1、图 2 和表 1、表 2，性能见表 3。
说明：1——螺母。
2——垫圈。
图 1
3.2 标记示例：当 d=MJ5×0.8，螺母阳极化，涂十六醇和涂二硫化钼，垫圈镀镉时，HB 8372-5。
表 1 单位为毫米
˚
˚
注 1：在保证预紧力的前提下，断径槽处形状和尺寸 D、K 由工艺自行确定。
注 2：在保证锁紧性能的前提下，收口参数由工艺自行确定。
图 2
表 2 单位为毫米
表 3
3.3 垫圈的结构尺寸见图 3 和表 4。
图 3
表 4 单位为毫米
3.4 其他技术条件应满足如下要求：
a) 材料：螺母材料铝合金 7075，按 GJB 2054-1994，允许用进口材料代替，进口材料按 AMS - QQ-A-225/9-1997。垫圈材料 17-4PH 按 AMS 5643P-1999。
b) 表面处理：阳极化按 HB/Z 233-1993 或 AMS-A-8625A，按 AMS-QQ-P-416C 镀镉。
c) 热处理：铝合金按 AMS-H-6088B-1998 时效到T73 状态，17-4PH 时效到 H1025 状态。
d) 润滑：涂十六醇，按 GJB 2892A-2008，涂二硫化钼型干膜润滑剂按 HB/Z 335-1999。
e) 螺纹按 GJB 3. 1A-2003、GJB 3.2A-2003，螺纹首尾按 GJB 52-1985。
f) 一般公差按 HB 5800-1999。
g) 其余技术要求按 GJB 2892A-2008。
