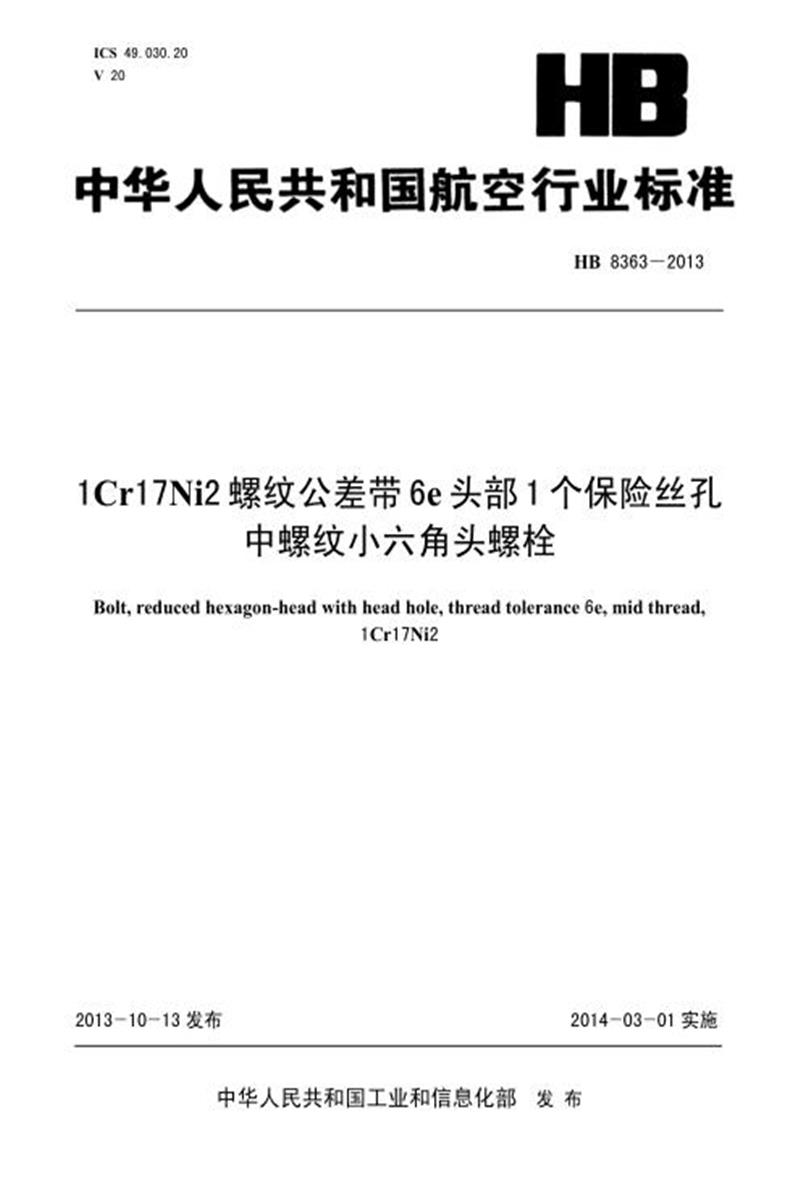

ICS 49.030.20 V 20
HB 8363-2013
1Cr17Ni2 螺纹公差带 6e 头部 1 个保险丝孔
中螺纹小六角头螺栓
Bolt, reduced hexagon-head with head hole, thread tolerance 6e, mid thread,
1Cr17Ni2
2013-10-13 发布 2014-03-01 实施
中华人民共和国工业和信息化部发布
前言
本标准依据 GB/T 1.1-2009 编写。
本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、沈阳发动机设计研究所。
本标准主要起草人：徐良、楚亚春、季江宁。
1Cr17Ni2 螺纹公差带 6e 头部 1 个保险丝孔
中螺纹小六角头螺栓
1 范围
本标准规定了 1Cr17Ni2 螺纹公差带 6e 头部 1 个保险丝孔中螺纹小六角头螺栓(以下简称螺栓)的结构和尺寸。
本标准适用于 1Cr17Ni2 螺纹公差带 6e 头部 1 个保险丝孔中螺纹小六角头螺栓。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 196-2003 普通螺纹基本尺寸
GJB 2294-1995 航空用不锈钢及耐热钢棒规范
HB 1-217-1995 螺栓和螺钉的强度数据
HB 1-218-1995 螺栓、螺钉和螺桩通用规范
HB 5800-1999 一般公差
HB 5829-1983 普通螺纹收尾、肩距、退刀槽、引导及倒角
HB 5936-1986 零组件标印
3 要求
3.1 螺栓的结构和尺寸应符合图 1 和表 1、表 2 的规定，螺栓重量按表 3 的规定。
a D1 ≈S。
图 1
3.2 标记示例：当 d1=5mm，L=14mm 时，为 HB 8363-5-14。
表 1 单位为毫米
表 2 单位为毫米
表 2(续) 单位为毫米
表 3
表 3(续)
3.3 其他技术条件应满足如下要求：
a) 材料：1Cr17Ni2，按 GJB 2294-1995;
b) 螺纹按 GB/T 196-2003;
c) 螺纹首尾按 HB 5829-1983;
d) 标印方法按 HB 5936-1986 进行永久性标印，标印内容包括标准件号和厂商代号等信息;
e) 一般公差按 HB 5800-1999;
f) 破坏拉力按 HB 1-217-1995;
g) 其余技术要求按 HB 1-218-1995。
