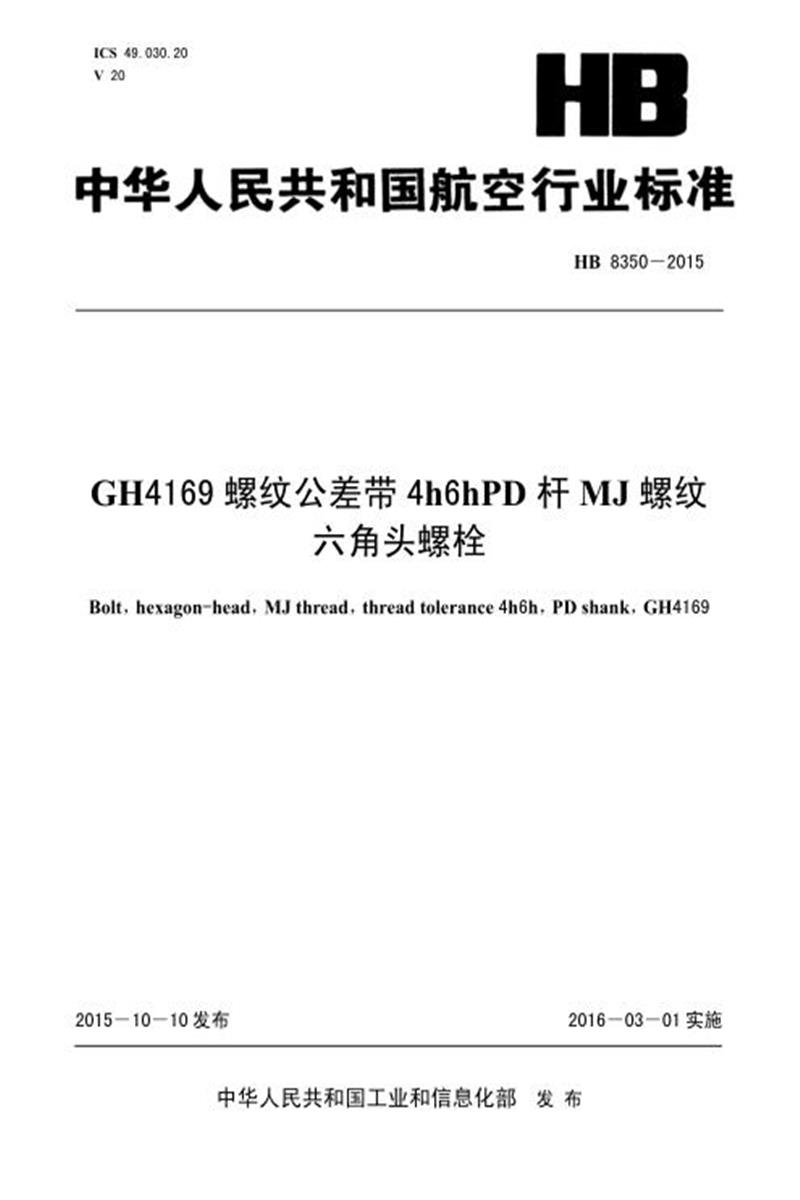

ICS 49.030.20 V 20
HB 8350-2015
GH4169 螺纹公差带 4h6hPD 杆 MJ 螺纹
六角头螺栓
Bolt，hexagon-head，MJ thread，thread tolerance 4h6h，PD shank，GH4169
2015-10-10 发布 2016-03-01 实施
中华人民共和国工业和信息化部发布
前言
本标准依据 GB/T 1.1-2009 编写。
本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、沈阳发动机设计研究所。
本标准主要起草人：徐良、楚亚春、季江宁。
GH4169 螺纹公差带 4h6hPD 杆 MJ 螺纹
六角头螺栓
1 范围
本标准规定了 GH4169 螺纹公差带 4h6hPD 杆 MJ 螺纹六角头螺栓(以下简称螺栓)的结构和尺寸。
本标准适用于 GH4169 螺纹公差带 4h6hPD 杆 MJ 螺纹六角头螺栓。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GJB 3.1A-2003 MJ 螺纹第 1 部分：通用要求
GJB 3.2A-2003 MJ 螺纹第 2 部分：螺栓和螺母螺纹的尺寸与公差
GJB 52-1985 MJ 螺纹首尾
HB 5800-1999 一般公差
HB 5936-1986 零组件标印
HB 20231-2014 GH4169 抗应力断裂型 MJ 螺纹螺栓螺钉通用规范
HB/Z 61-1998 渗透检验
AMS 5662 自耗电极或真空感应熔炼、1775℉(968℃)固溶处理沉淀硬化 52.5Ni-19Cr-3.0Mo -5.1Cb-0.90Ti-0.50Al-18Fe 耐蚀耐热镍基合金棒材、锻件与环件(Nickel Alloy， Corrosion and Heat Resistant，Bars，Forgings，and Rings 52.5Ni-19Cr-3.0Mo-5.1Cb-0.90Ti-0.50Al-18Fe Consumable Electrode or Vacuum Induction Melted 1775℉(968℃)Solution Heat Treated，Precipitation Hardenable)
3 要求
3.1 螺栓的结构和尺寸应符合图 1 和表 1、表 2 的规定，螺栓重量按表 3 的规定。
a D1 ≈S。
图 1
3.2 标记示例：当 d1=6，L=15mm 时，为 HB 8350-6-15。
表 1 单位为毫米
表 2 单位为毫米
表 2(续) 单位为毫米
表 3
表 3(续)
3.3 其他技术条件应满足如下要求：
a) 材料：GH4169，允许用进口材料 Incone1718，Incone1718 按 AMS 5662;
b) 热处理后强度：σb ≥1275MPa;
c) 螺纹按 GJB 3.1A-2003、GJB 3.2A-2003，螺纹首尾按 GJB 52-1985;
d) 标印方法按 HB 5936-1986 进行永久性标印，标印内容包括标准件号和厂商代号等信息;
e) 按 HB/Z 61-1998 进行 100%荧光检验;
f) 一般公差按 HB 5800-1999;
g) 其余技术要求按 HB 20231-2014。
