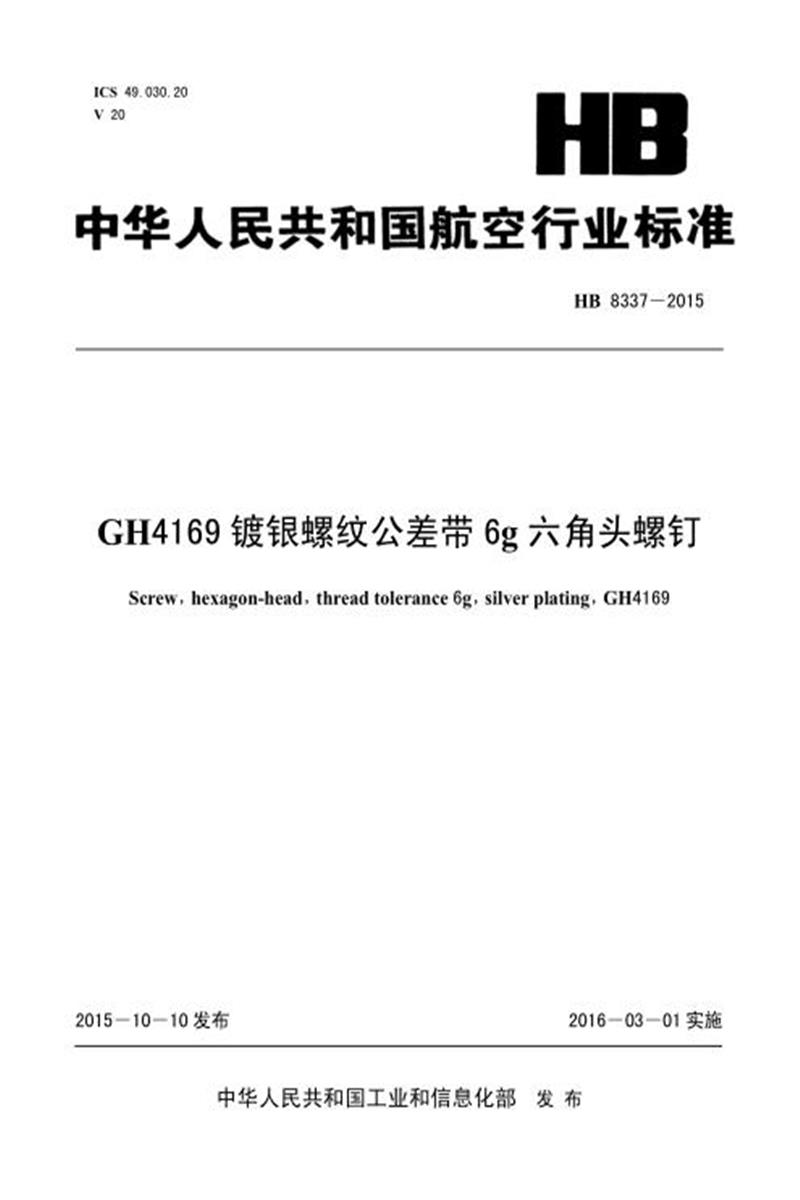

ICS 49.030.20 V 20
HB 8337-2015
GH4169 镀银螺纹公差带 6g 六角头螺钉
Screw，hexagon-head，thread tolerance 6g，silver plating，GH4169
2015-10-10 发布 2016-03-01 实施
中华人民共和国工业和信息化部发布
前言
本标准依据 GB/T 1.1-2009 编写。
本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、沈阳发动机设计研究所。
本标准主要起草人：徐良、楚亚春、季江宁。
GH4169 镀银螺纹公差带 6g 六角头螺钉
1 范围
本标准规定了 GH4169 镀银螺纹公差带 6g 六角头螺钉(以下简称螺钉)的结构和尺寸。
本标准适用于 GH4169 镀银螺纹公差带 6g 六角头螺钉。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本 (包括所有的修改单)适用于本文件。
HB/Z 61-1998 渗透检验
HB/Z 5074-1993 电镀银工艺
AMS 5662 自耗电极或真空感应熔炼、1775℉(968℃)固溶处理沉淀硬化 52.5Ni-19Cr-3.0Mo -5.1Cb-0.90Ti-0.50Al-18Fe 耐蚀耐热镍基合金棒材、锻件与环件(Nickel Alloy，Corrosion and Heat Resistant，Bars，Forgings，and Rings 52.5Ni-19Cr-3.0Mo-5.1Cb-0.90Ti-0.50Al-18Fe Consumable Electrode or Vacuum Induction Melted 1775℉ (968℃)Solution Heat Treated，Precipitation Hardenable)
3 要求
3.1 螺钉的结构、尺寸和重量应符合图 1、表 1 和表 2 的规定。
a D 1 ≈S。
图 1
3.2 标记示例：当 d=M5-6g，L =10mm 时，为 HB 8337-5-10。
表 1 单位为毫米
表 2
3.3 其他技术条件应满足如下要求：
a) 材料：GH4169，允许用进口材料 Incone1718，Incone1718 按 AMS 5662;
b) 热处理后强度：σb ≥1275MPa;
c) 表面处理：镀银，按 HB/Z 5074-1993，镀层厚 0.005mm～0.008mm;
d) 螺纹按 GB/T 196-2003;
e) 螺纹首尾按 HB 5829-1983;
f) 标印方法按 HB 5936-1986 进行永久性标印，标印内容包括标准件号和厂商代号等信息;
g) 按 HB/Z 61-1998 进行 100%荧光检验;
h) 一般公差按 HB 5800-1999;
i) 其余技术要求按 HB 20231-2014。
