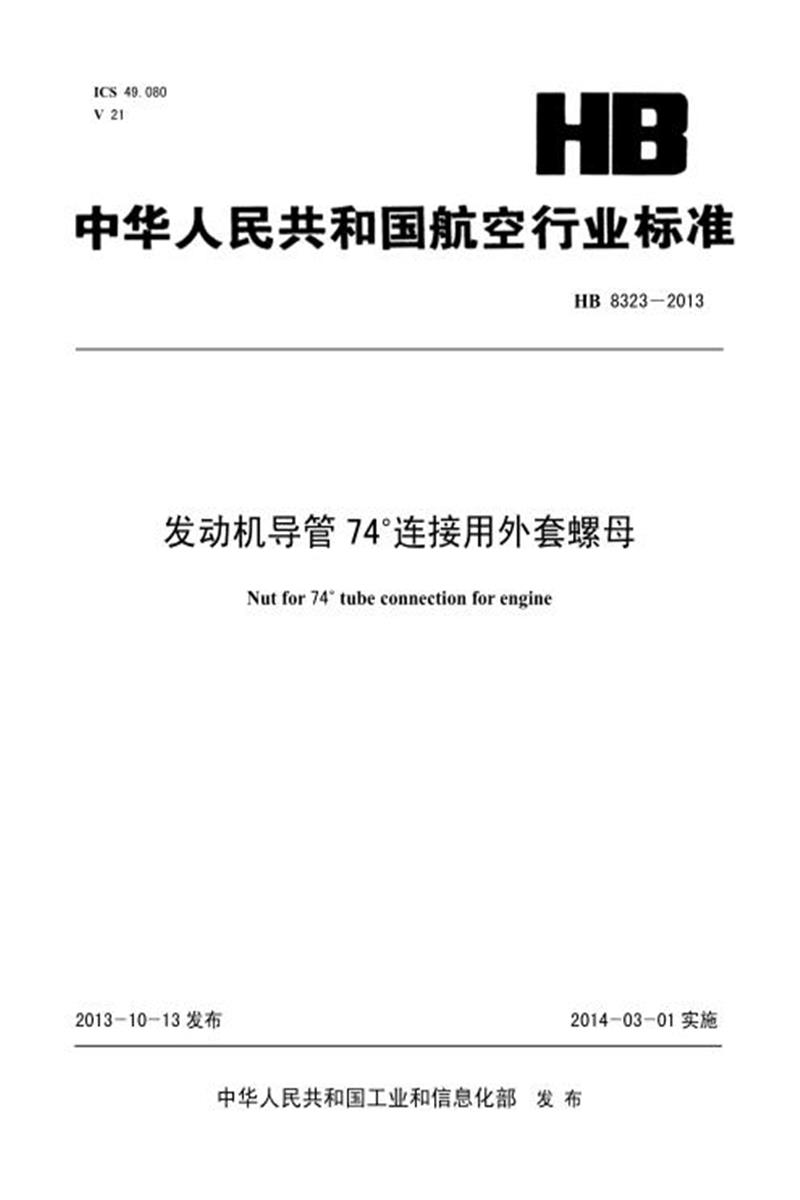

ICS 49.080 V 21
HB 8323-2013
发动机导管 74◎连接用外套螺母
Nut for 74 ◎ tube connection for engine
2013-10-13 发布 2014-03-01 实施
中华人民共和国工业和信息化部发布
前言
本标准依据 GB/T 1. 1-2009 编写。
本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、沈阳发动机设计研究所。
本标准主要起草人：李俊昇、文放、司荣宁、张让威、焦志强、廖惟宇、吴子龙。
发动机导管 74。连接用外套螺母
1 范围
本标准规定了发动机导管 74˚连接用外套螺母(下称螺母)的结构、尺寸和要求。
本标准适用于发动机外部管路 74˚锥面或球面用外套螺母。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GJB 3.3A-2003 MJ 螺纹第 3 部分：管路件螺纹的极限尺寸
GJB 52 MJ 螺纹首尾
HB 5800 一般公差
HB 8327 发动机用导管刚性连接件规范
3 结构和尺寸
3.1 螺母的结构和尺寸应符合图 1 和表 1 的规定。
表 1 螺母尺寸
3.2 螺纹应符合 GJB 3.3A-2003 的规定，螺纹收尾应符合 GJB 52 的规定。
3.3 一般公差应符合 HB 5800 的规定。
3.4 六方面 S 可机械加工，此时表面粗糙度应不超过 Ra 6.3μm。
3.5 标记示例格式为 HB 8323-材料规格代码。材料规格代码见表 2。
a 非检查尺寸，由工具保证。
图 1 螺母结构
表 2 材料规格代码
4 要求
4.1 材料、热处理和表面处理
材料、热处理和表面处理，应符合 HB 8327 中规定。
4.2 标志方法
4.2.1 零件外部表面应制作清晰牢固的永久性标志。
4.2.2 在 D1 表面制作标志时，宜采用非冲击的方法;在其余外表面作冲击法标志时，应采用凹入的标志，深度不应大于 0.3mm，凸起的边缘应去除。
4.2.3 标志的格式：HB 8323-材料规格代码-制造商标志或商标-(批次代码)。
规格材料代码应按表 2 规定;制造商标志或代码是指在指定鉴定受托机构备案的标志或代码;批次标志由制造商确定，标志规则应能保证零件在全寿命期内批次标志的唯一性。
4.2.4 标准号、规格材料代码、制造商标志或代码、批次标志可分别制作在不同的六方面上，此时标记中的短线可省略，批次标志的括号不应省略。
4.2.5 同一六方面上的文字可分行或沿对角线排列。
4.2.6 标志中的文字应使用黑体或新罗马字体，在空间允许范围内，应采用最大字体，在不同六方面上的标志文字大小应一致。
4.2.7 小规格零件无法制作完整标志时，可只制作规格材料标志，并按 4.2.3 的格式在每个最小包装单元的包装上或装箱文件中做完整标志。此时， 每个包装只应有唯一批次的零件，制造商应在零件的全寿命周期内保留准确的批次交接记录备查。
4.2.8 若材料不允许有冲印标志，需在外包装上体现相应标志。
4.3 其他要求
4.3.1 外套螺母的鉴定随组合导管进行。
4.3.2 本标准未规定的其他要求应符合 HB 8327 的规定。
