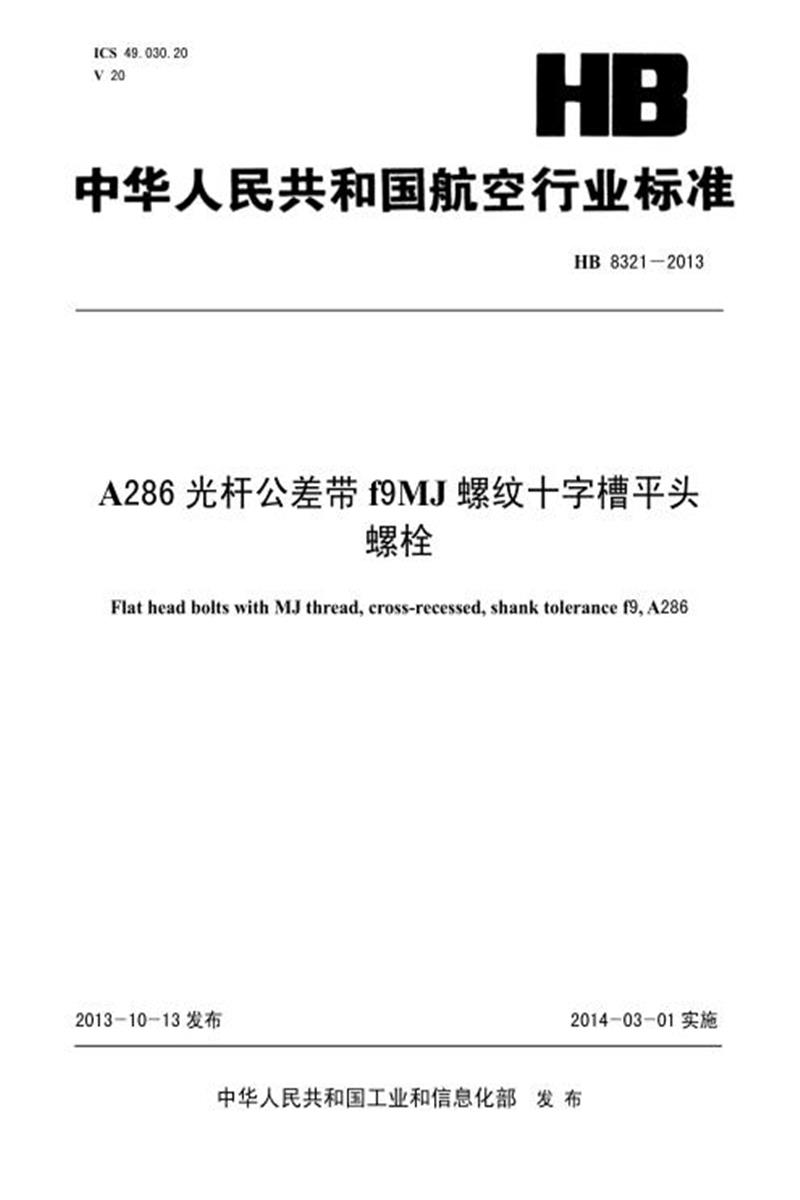

ICS 49.030.20 V 20
HB 8321-2013
A286 光杆公差带f9MJ 螺纹十字槽平头
螺栓
Flat head bolts with MJ thread, cross-recessed, shank tolerance f9, A286
2013-10-13 发布 2014-03-01 实施
中华人民共和国工业和信息化部发布
前言
本标准依据 GB/T 1. 1-2009 编写。
本标准由中国航空综合技术研究所归口。
本标准起草单位：中国航空综合技术研究所、沈阳飞机设计研究所、成都飞机设计研究所。
本标准主要起草人：刘涛、张广来、蒲国新。
A286 光杆公差带f9MJ 螺纹十字槽平头螺栓
1 范围
本标准规定了材料为 A286，强度等级为 1100MPa 的光杆公差带 f9MJ 螺纹十字槽平头螺栓(以下简称螺栓)的结构、尺寸和要求。
本标准适用于材料为 A286，强度等级为 1100MPa 的光杆公差带 f9MJ 螺纹十字槽平头螺栓。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GJB 3.2A-2003 MJ 螺纹第 2 部分：螺栓和螺母螺纹的极限尺寸
GJB 52-1985 MJ 螺纹首尾
HB 0-3 螺纹零件的标志
HB 5800-1999 一般公差
HB 7369 十字槽
HB 8367 1100MPa 强度等级 A286MJ 螺纹螺栓和螺钉规范
AMS 5853 自耗电极熔炼、1800℉(982℃)固溶处理、抗拉强度为 160 ksi(1103 MPa)15Cr-25.5 Ni-1.2Mo-2. 1Ti-0.006B-0.30V 耐蚀耐热钢棒材和线材(Steel, Corrosion and Heat Resistant, Bars and Wire 15Cr -25.5Ni -1.2Mo -2. 1Ti -0.006B -0.30V Consumable Electrode Melted 1800 ℉ (982 ℃ ) Solution Treated and Work-Strengthened 160ksi(1103MPa)Tensile Strength)
3 要求
3.1 螺栓的结构和尺寸应符合图 1 和表 1、表 2 的规定，螺栓重量按表 3 的规定。
a l1=L-C。
图 1
3.2 标记示例：当 d1=6mm，L=36mm，无开口销孔时，HB 8321-6-36;当 d1=6mm，L=36mm，有开口销孔(C=3mm)时，HB 8321-6-36-3。
表 1 单位为毫米
表 2 单位为毫米
表 2(续) 单位为毫米
表 3
表 3(续)
3.3 其他技术条件应满足如下要求：
a) 材料：A286 按 AMS 5853;
b) 热处理后强度：σb ≥1100MPa;
c) MJ 螺纹按 GJB 3.2A-2003;
d) MJ 螺纹首尾按 GJB 52-1985;
e) 表面处理：钝化;
f) 十字槽按 HB 7369;
g) 标志按 HB 0-3;
h) 一般公差按 HB 5800-1999;
i) 其余技术要求按 HB 8367。
